1.领会图样，看懂技术资料

（1）理解电气施工图中常用电气图形和文字符号的含义 详见表1-3、表1-4、表1-5。尤其是表中所列常用电气设备的图形符号和文字符号，初学者必须花精力牢记。

（2）看懂一般的电气控制图 电气图样种类较多，大家会在今后的学习和工作中逐步涉及。初级工只要求能看懂一般的电气控制图，如电气平面图、原理图、安装接线图、概略图、简单的加工详图及施工说明等。

1）电气平面图：电气平面图是安装电气设备的最基本的施工图样，一般有电力平面布置图和防雷接地平面图。它表示电气设备在建筑平面上的布置情况。看图时有时要结合概略图（也称为一次系统图），弄清图上的电源从何而来、采用哪种配线方式、使用多大截面积的导线、电气设备的安装地点和安装方式、设备的电气连接方式、线路的走向等，并要注意施工图提出的施工要求。

2）电气原理图和安装接线图：电气原理图（简称原理图或展开图）和安装接线图（简称接线图或二次接线图）分别表示电气设备主回路（一次回路）及控制回路（包括控制、操作、信号、测量、保护等装置）的电气原理和接线情况。看图时，应先弄清原理图，再看元器件实际排列情况和接线方式。

3）概略图：它多采用单线路表示各设备的连接关系和电气负荷的分配情况，而不表示线路的走向和设备的安装位置。看图时，宜与电气平面图配合阅读，并注意线路的根数，确切了解图中各文字符号的含义。

4）加工详图：对于某些非标准的电气构件（如设备的安装构架、防护板、网等），设计人员往往按加工尺寸、材质等工艺要求提供加工详图。看图时，应对照电气样本和安装部位的建筑状况进行综合考虑。

5）施工说明：施工图的施工说明主要介绍电气工程设计与施工特点，补充图样的设计依据、技术指标、线路敷设内容以后，才有助于进一步理解施工图。

此外，施工人员还应了解有关施工及验收规范，以确保施工质量。

（3）熟悉施工现场情况 掌握施工现场的电源、水源、交通及工具、材料存放场所等临时设施的准备情况。

2.安装设备及材料的检查、清点与编号

电气安装工程中，安装设备和安装材料进入现场后，要对其进行检查、清点与编号，确认符合国家规定的，才能在施工中应用。

（1）安装设备与材料的检查

1）变压器、箱式变电所、高压电器及电瓷制品等的检查：

①查验合格证和随带技术文件及出厂记录。

②外观检查。有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

2）高低压成套配电柜、控制柜（屏、台）及动力、照明配电箱（盘）等的检查：

①查验合格证和随带技术文件，对施行生产许可证和安全认证制度的产品，检查许可证编号和安全认证标志。

②外观检查。有铭牌，柜内元器件无损坏丢失，接线无脱落、脱焊，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。(www.daowen.com)

3）开关、插座、接线盒及其附件的检查：

①查验合格证。对防爆产品，查验防爆标志和防爆合格证；对施行安全认证产品，查验安全标志。

②外观检查：开关、插座的面板及接线盒盒体完整、无破损、零件齐全。

③对开关、插座的电器和力学性能进行抽样检测。包括：不同极性的电气间隙、绝缘电阻、螺钉的旋合性等。

④开关、插座、接线盒及其面板等绝缘材料阻燃性能抽样检测。

4）电线、电缆的检查：

①按批查验合格证，安全认证标志，合格证要查生产许可证编号。

②外观检查：包装完好，抽样检测的电线绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标。

③按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1%；常用的BV型绝缘电线的绝缘层厚度不小于表1-10中规定值。

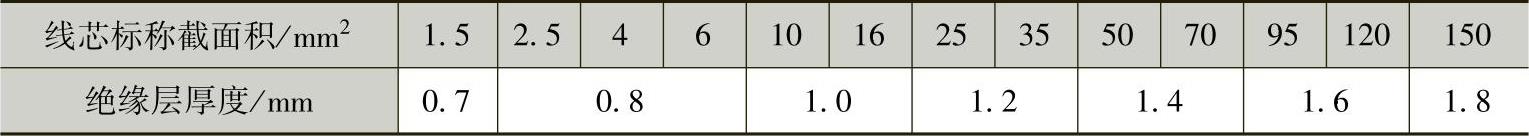

表1-10 常用BV型绝缘电线绝缘层厚度的规定

④对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送检。

其他安装设备及材料的检查规定，参见《建筑电气工程施工质量验收规范》（GB50303—2011）。

（2）安装设备与材料清点与编号

1）对安装设备认真检查后应填写设备开箱记录，并参照工程设计图样对设备进行编号。

2）对安装材料认真检查后应填写详细记录；仔细查看图样，了解需领取的安装材料，按施工预算材料消耗定额进行领取，并对安装材料进行清点；根据安装要求和设计图样对安装材料进行编号，所领取的材料堆放应做到安全、整齐、存取方便，每月进行盘点。

3.准备安装器具

根据施工要求，准备好施工过程中用到的仪器、仪表、工具及设备。初级工要求能正确使用与保养万用表、绝缘电阻表、钳形电流表和接地电阻测试仪等电气测量仪表；能正确使用与保养手电钻、冲击电钻、压接钳、弯管机、套螺纹机等安装工机具。施工单位和个人必须严格按操作规程进行。
