1.电工常用工具的正确使用

电工工具不合规格、质量不好或使用不当，都将影响施工质量，降低工作效率，甚至造成事故。因此，必须掌握电工常用工具的结构、性能和正确的使用方法。

（1）验电器 验电器是检验线路和设备带电部分是否带电的工具，通常制成笔式和螺钉旋具式两种。

验电器在每次使用前，应先在确认有电的带电体上试验，检查其是否能正常验电，以免因氖管损坏，在检验中造成误判，危及人身或设备安全。使用时，注意手指必须接触验电器顶部的金属体，使电流由被测带电体经验电器和人体与大地构成回路。只要被测带电体与大地之间的电压超过60V时，氖管就会起辉发光。观察时应将氖管窗口背光朝向操作者。

（2）螺钉旋具 用来紧固和拆卸各种螺钉，安装或拆卸元器件。按其功能和头部形状不同，可分为“一”字槽和“十”字槽；按握柄材料的不同，又可分木柄和塑料柄两类。现在流行一种组合工具，由不同规格的螺钉旋具、锥、钻、锯、锉、锤等组成，柄部和刀体可以拆卸使用。

使用螺钉旋具时，应按螺钉的规格选用适合的刀口，以小代大或以大代小均会损坏螺钉或元器件。

（3）电工钳 电工钳又称为钢丝钳，是电工用于剪切导线、弯绞导线、拉剥电线绝缘层和紧固及拧松螺钉。电工钳的钳口用于弯绞和钳夹线头或其他金属、非金属物体，齿口用于旋动螺栓螺母，刀口用于切断电线、起拔铁钉、削剥导线绝缘层等，铡口用于铡断硬度较大的金属丝，如钢丝、铁丝等。电工用电工钳柄部加有耐压500V以上的塑料绝缘套。

使用前应检查绝缘套是否完好，绝缘套破损的电工钳不能使用，在切断导线时，不得将相线和中性线同时切断，以免发生短路。

（4）尖嘴钳 尖嘴钳是由尖头、刃口和钳柄组成。它头部尖细，适用于狭小空间操作，主要用于切断较小的导线、金属丝、夹持小螺钉、垫圈，并可将导线端头弯曲成形，其握法与电工钳的握法相同。电工用尖嘴钳柄部加有耐压500V以上的塑料绝缘套。

（5）斜口钳 斜口钳钳头为圆弧形，剪切口与钳柄呈一定角度。它用于剪切金属薄片及细金属丝、电工用斜口钳柄部加有耐压500V以上的塑料绝缘套。

（6）剥线钳 剥线钳用于剥削直径在6mm以下的塑料、橡皮电线线头的绝缘层。其主要部分是钳头和手柄，它的钳口工作部分有多个0.5～3mm不同孔径的切口，以便剥削不同规格的线芯绝缘层。剥线时，为了不损伤线芯，线头应放在略大于线芯的切口上剥削。

（7）活扳手 活扳手是用来紧固或旋松螺母的一种专用工具，其钳口可在规格所定范围内任意调整大小。扳动较大螺杆、螺母时，所用力矩较大，手应捏在手柄尾部，如图1-8a所示。扳小型螺杆、螺母时，为防止钳口处打滑，手可握在接近头部的位置，且用拇指调节和稳定蜗杆，如图1-8b所示。使用活扳手时，不能反方向用力，否则容易扳裂活扳唇，也不准用钢管套在手柄上作加力杆使用，更不准用作撬棍撬重物或当锤子敲打。旋动螺杆、螺母时，必须把工件的两侧平面夹牢，以免损坏螺杆或螺母的棱角。

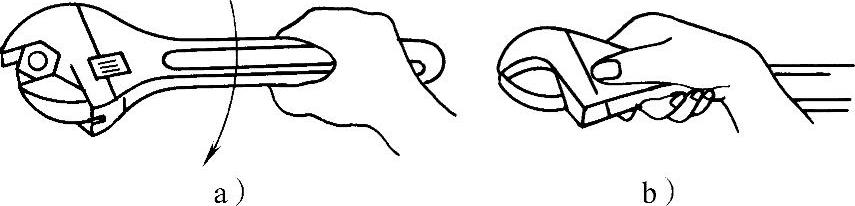

图1-8 活扳手的使用

a）扳大螺母时 b）扳小螺母时

（8）电工刀 电工刀在电气设备安装操作中主要用于剖削导线绝缘层、削制木榫、切割木台缺口等。由于它的刀柄没有绝缘，不能直接在带电体上进行操作。割削时刀口应朝外，以免伤手。剖削导线绝缘层时，刀面与导线成45°倾斜，以免削伤线芯。

（9）镊子 镊子是电子电器维修中必不可少的小工具，主要用于挟持导线线头、元器件等小型工件或物品。通常由不锈钢制成，有较强的弹性。其头部较宽、较硬，且弹性较强者可以夹持较大物件；反之可以夹持较小物件。

2.安装电工专用工具的正确使用

（1）冲击电钻冲击电钻常用于在配电板（盘）、建筑物或其他金属材料、非金属材料上钻孔。它的用法是，把调节开关置于“钻”的位置，钻头只旋转而没有前后的冲击动作，可作为普通钻使用。若调到“锤”的位置，通电后边旋转、边前后冲击，便于钻削混凝土或砖结构建筑物上的孔。有的冲击电钻调节开关上没有标明“钻”或“锤”的位置，可在使用前让其空转观察，无冲击动作是在“钻”的位置，有冲击动作则是在“锤”的位置。也有的冲击电钻没有装调节开关，通电后只有边旋转边冲击一种动作。在钻孔时应经常把钻头从钻孔中拔出，以便排除钻屑。钻削较坚硬的工件或墙体时，施加压力不能过大，否则将使钻头退火或电钻过载而损坏。电工用冲击电钻，可钻6～16mm圆孔。作普通钻时，使用麻花钻头；作冲击钻时，使用专用冲击钻头。

（2）管子钳 管子钳是用于电气管道装修或在给排水工程中用于旋转接头及其他圆形金属工件的专用工具。

（3）紧线器 紧线器又名收线器或收线钳，主要由钳头、定位钩、收紧齿轮和手柄组成。在室内外架空线路的安装中用以收紧将要固定在绝缘子上的导线，以便调整弧垂。使用时先将ϕ4～ϕ16mm的多股绞合钢丝绳的一端绕于滑轮上栓牢，另一端固定在角钢支架、横担或被收紧导线端部附近紧固的部位，并用夹线钳夹紧待收导线，适当用力摇转手柄，使滑轮转动，将钢丝绳逐步卷入滑轮内，最后将架空线收紧到合适弧垂。如是用于收紧铝导线，应在夹线钳和铝线接触部位包上麻布或其他保护层，以免钳口夹伤导线。

（4）弯管器 弯管器是用于管道配线中将管道弯曲成形的专用工具。电工常用的有管弯管器和滑轮弯管器两类。

管弯管器由钢管手柄和铸铁弯头组成，其结构简单，操作方便，适用于手工弯曲直径在50mm及以下的线管。弯管时，先将管子要弯曲部分的前缘送入弯管器工作部分（如果是焊管，应将焊缝置于弯曲方向的侧面，否则弯曲时容易造成从焊缝处裂口）；然后操作者用脚踏住管子，手适当用力扳动管弯管器手柄，使管子稍有弯曲，再逐点依次移动弯头，每移动一个位置，扳弯一个弧度，如图1-9所示；最后将管子弯成所需要的形状。

图1-9 弯管器

在钢管加工要求较高的场合，特别是弯曲批量曲率半径相同的、直径在50～100mm的金属管道时，可采用滑轮弯管器。操作时将钢管穿过两个滑轮之间的沟槽，扳动滑轮手柄，即可弯管。

（5）登高工具 登高工具是高空作业必备的工具。正确使用、维护登高工具，是高空作业保护人身安全的重要措施之一。

1）梯子：电工常用的梯子有直梯和人字梯两类。使用梯子时应注意以下几点：第一，使用前应检查有无虫蛀和裂痕（指木梯、竹梯），两脚是否绑有防滑材料，人字梯中间是否连着防自动滑开的安全绳；第二，人在梯上作业时，前一只脚从后一只脚所站梯步高两步的梯空中穿进去，越过该梯步后即从下方穿出，踏在比后一只脚高一步的梯步上，使该腿以膝弯处为着力点；第三，直梯靠墙的安全角度应为对地面夹角60°～75°，梯子安放位置与带电体应保持足够的安全距离。

2）登高板：登高板又名踏板，由铁钩、绳和踏板组成，是攀登电杆的专用工具。登高板采用质地坚韧的木材制作，其规格如图1-10a所示。绳用直径为16mm的三股白棕绳绞成，绳的长度与操作者身高相适应，通常保持人身高再加一手长，如图1-10b所示。登高板和白棕绳负荷量不得低于800kg，且应每半年校验一次。登高板每次使用前，应在电杆低处做人体冲击试验，将人全身踏在登高板上用爆发力猛蹬，检验板和绳能否承受人的爆发冲击力。绳扣在电杆上的套结，如图1-10c所示。

3）脚扣：脚扣又名铁脚，是另一种攀登电杆的专用工具，分为木杆脚扣和水泥杆脚扣。木杆脚扣的扣环上装有铁齿，以便登杆时抓牢木杆，水泥杆脚扣不装铁齿，而是包有橡胶层，用以增强它与水泥杆之间的摩擦力。脚扣使用前应检查有无裂痕和腐朽处，脚扣皮带是否牢固可靠，并进行人体冲击试验。水泥杆脚扣不可用于木杆，木杆脚扣则可用于水泥杆。雨天和冰雪天，两种脚扣都不可使用。使用时上下杆的每一步，都要使扣环完全套入，让其扣牢电杆后，才能移动身体。脚扣攀登速度快，易于掌握，但在杆上作业时没有登高板灵活舒适，易于疲劳，适用于杆上短时作业。

（6）拉具 拉具又名拉扒、拉钩、拉模。它主要用于拆卸轴承、联轴器、带轮等紧固件。按结构形式不同分为双爪和三爪两种。使用时，爪钩要抓住工件的内圈，顶杆轴心线与工件轴心线重合。为防止爪钩从工件上滑出，可用绳子将拉杆捆牢。在顶杆上加力要均匀，边旋转手柄，边观察紧固件的松动情况，若工件锈死或太紧，拉不下来时不可勉强加力，否则会损坏拉具。

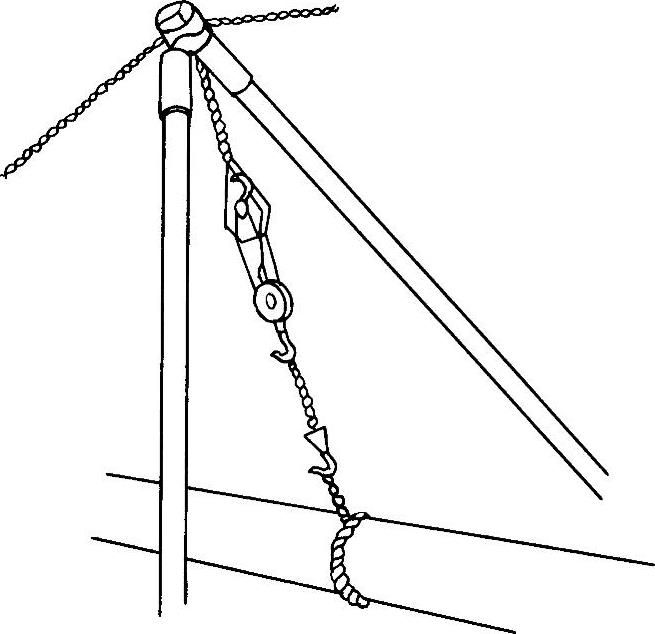

（7）滑轮 滑轮是电气设备安装中用于起吊重物的工具，电工常用的有手动和电动滑轮两类。手动滑轮的外形和用法如图1-11所示。

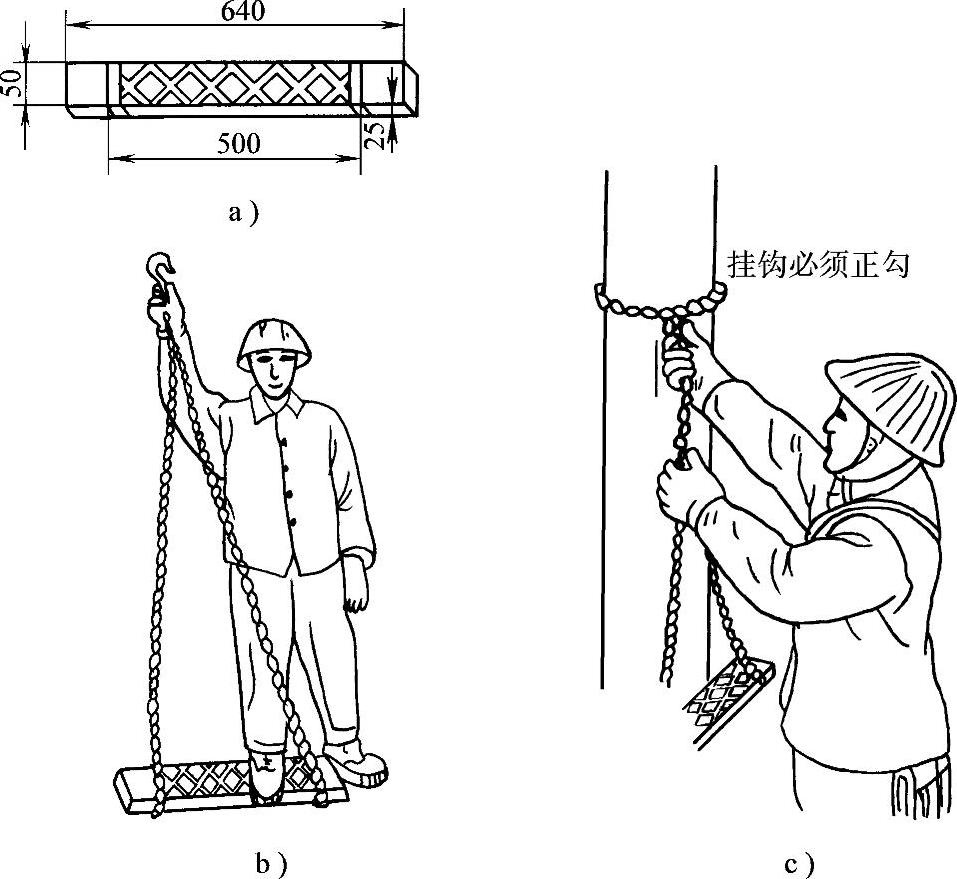

图1-10 登高板及使用

3.测量仪表的正确使用

（1）万用表 万用表又称为多用表，主要用来测量直流电压、直流电流、交流电压、电阻等参数。数字式万用表还能测量频率、周期、时间间隔、晶体管参数和温度等。新型智能数字式万用表，具有程控操作、自动校准、自检故障、数据变换和处理等一系列功能。

现以MF47型万用表（磁电系测量机构，指针式）为例，介绍其使用方法。

1）选择接线柱或插孔：在用万用表进行测量前，先检查表笔的连接位置。红表笔插入标有“+”的插孔内，黑表笔插入标有“-”（COM）的插孔内。

图1-11 手动滑轮的外形和用法

2）选择参数和量程：在使用前将量程转换开关旋至被测参数对应位置，并预选好量程或倍率。在测量电压或电流时，最好使指针指示在满刻度的1/2或2/3以上，这样测量结果较准确。如果被测参数预先无法估计，在测量时应将转换开关旋至该区间的最大量程进行测试，若指针偏转幅度太小，再逐步减小量程。

3）测量直流电流：转换开关旋至合适量程的电流挡，将万用表的红、黑表笔依次串入被测线路或元器件的相对高、低电位端，读取数值。若被测电流太大，可选用电流拓展量程，将红色表笔的另一端插入5A量程插孔，进行测量。读第二条标度线读数。

4）测量直流电压：转换开关旋至合适量程的直流电压挡，红表笔并接被测元器件或电路的相对正极，黑表笔并接被测元器件或电路的相对负极。若不知道被测元器件或电路的正负极性，可以先将转换开关置于直流电压最大量程挡上，然后将一表笔接于被测部分的任何一极上，另一表笔在另一极上轻轻地一触，立即拿开，观察指针的偏向。若指针向右偏转，则红表笔接触的为“+”极，另一极为“-”极；若指针往左偏转，则红表笔接触的为“-”极，另一极为“+”极。读第二条标度线读数。

5）测量交流电压：转换开关旋至合适量程的交流电压挡，红、黑表笔与被测电路并联，读第二条标度线读数。

6）测量电阻：转换开关旋至合适倍率的欧姆挡；短接红、黑表笔，调节欧姆调零电位器，使万用表指针停在第一条标度线的0位，即标度盘的最右端；表笔与被测元器件两引脚并接；读取第一条标度线的示值，单位为Ω；用读数乘以转换开关白色箭头所指的倍率，即为被测元器件阻值。

7）注意事项：

①禁止用欧姆挡直接测量微安表、检流计、标准电池等。

②在使用欧姆挡测量的间歇中，不要让两支表笔相碰（短接），以免浪费仪表内干电池的电能。

③使用万用表测量时，注意手不要接触表笔的金属部分，以保证人身安全和测量的准确度。

④每次万用表测量后，应将转换开关旋至交流最高电压挡，防止在下一次测量时，忘记看转换开关的位置，直接用表去测量电压，这样很容易把万用表烧坏。

（2）钳形电流表 钳形电流表又称为卡表。新型钳形电流表采用数字液晶显示。一般交流钳形电流表量程为0～600A。

测量前应先估计被测电流的大小，或是先用较大量程，然后再视被测电流、电压的大小变换量程。使用时不允许在路换挡。

测量时被测载流导线应放在钳口中央，钳口应紧闭，如有杂声可将钳口重新开合一次，若杂声依然存在，应检查钳口接合面是否有污垢存在。使用时，要与带电部位保持足够距离，380V及以下的线路和设备应保持0.3m以上的距离，操作人员要穿戴整齐，戴好绝缘手套，测量时要有人监护。不允许用钳形电流表在绝缘不良或无绝缘的裸露电线上测量，不准套在三相刀开关或熔断器内测量使用。

测量后，应把调整量程的转换开关放在最大电流量程的位置上，防止下次使用时未经选择量程就进行测量而把仪表损坏。

（3）绝缘电阻表 绝缘电阻表是一种高电阻表（几兆欧到几百兆欧），专门用来检测和测量电气设备和供电线路的绝缘电阻。因为绝缘材料常因发热、受潮、老化、污染等原因而使其绝缘电阻值降低，以至损坏，造成漏电或发生事故，因此必须定期检查设备的导电部分之间和导电部分与外壳之间的绝缘电阻。绝缘电阻表有手摇发电机式和晶体管式两种。

1）绝缘电阻表的选用：它是根据其电压和测量范围来选择的。选用绝缘电阻表的额定电压要与被测量电气设备或线路的工作电压相对应。通常额定电压在35kV及以上电气设备，使用5000V绝缘电阻表，额定电压为1000V及以上电气设备，使用2500V绝缘电阻表；额定电压在1000V以下的电气设备，使用1000V绝缘电阻表；额定电压不足500V（例如380V）的电气设备，使用500V绝缘电阻表；额定电压为220V及以下的电气设备，可选用250V绝缘电阻表。

2）绝缘电阻表测量范围的选用：选用原则是不要使测量范围过多地超出被测绝缘电阻的数值，以免读数时产生较大的误差。例如标度尺从1MΩ或2MΩ开始的绝缘电阻表，不适合使用在潮湿环境中的低压电气设备的绝缘电阻测量，因为它的绝缘电阻较小，有可能小于1MΩ，这样在仪表标度尺上读不到数值，容易误认为绝缘电阻值为零或不合格。

3）绝缘电阻表的使用方法：

①测量前对测量设备的检查。必须切断被测量设备的电源，并将设备对地短路放电，使设备处于完全不带电状态，以保证人身和设备的安全与正确的测量结果；有可能感应出高电压的设备，在可能性没有消除以前，不可进行测量；被测物的表面，要用干净的布或棉纱擦干净。

②测量前对绝缘电阻表安放位置的检查。绝缘电阻表应放在平稳的水平位置，远离大电流导体和强磁场的场合，以免影响读数。测量前先检查绝缘电阻表能否正常使用，具体办法是：摇动手柄到120r/min，这时指针应指在“∞”的位置；然后再将“线路”、“接地”两接线柱短接，缓慢转动手柄，其指针应指在“0”位置。满足这两个条件，表明绝缘电阻表基本正常。

③接线。一般测量时只用“线路”（L）和“接地”（E）两个接线柱。通常“L”接线柱应接在被试物的“相线”上，“E”接线柱接在被测物的金属外壳上。当被测物表面漏电很严重时，被测物表面的影响很显著而又不易除去时，需使用“保护”或“屏蔽”（G）接线柱。“屏蔽”（G）接线柱的接法是将“G”保护线缠绕在绝缘套管上。对电力电缆线路，保护线缠绕在电缆绝缘层上，如图1-12所示。

④测量注意事项：测量时，直流发电机的手摇转动速度要匀速，切忌忽快忽慢。读数时，绝缘电阻值随着测量时间的长短而不同，规定采用1min后的读数，遇电容量特别大的被测物时，可等到指针稳定不变时进行读数。此外，除记录被测物的绝缘电阻外，还要记录当时环境温度、气候、所用绝缘电阻表的电压等级、量程范围和被测物的状况等。

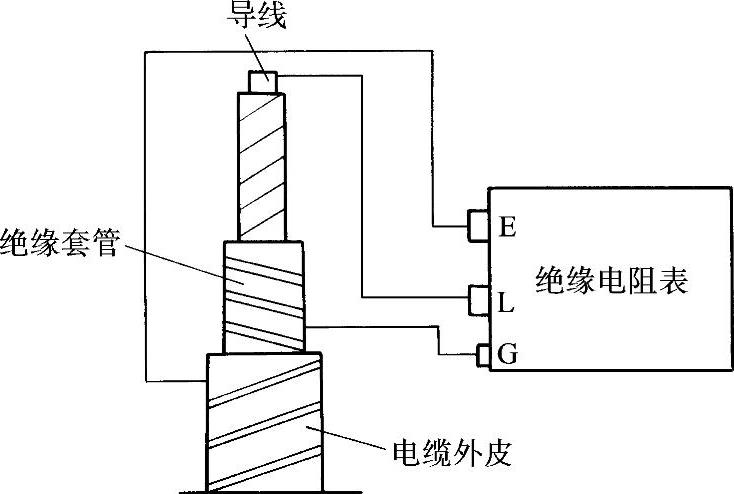

图1-12 测量电缆绝缘电阻的接线

⑤拆线。在绝缘电阻表没有停止转动及被测物没有放电以前，不可用手触及被测物的测量部分和进行拆除导线的工作。对储能设备如电容器、变压器或储能线路，如电力电缆在试验测量时，在取得读数后，应先将“线路”（L）接线柱的连接线断开，然后再将手摇发电机减速直到停止转动，以防止储能设备或线路放电而把绝缘电阻表的指针打坏。

（4）接地电阻测试仪 测量地线接地电阻常用电位计型接地电阻测试仪。测量前，应将接地装置和被保护的电气设备断开，在距被测接地极20m和40m处分别打入两根辅助接地极，且两电极必须成一条直线，然后依次将测试仪的3个接线柱分别接接地极、20m处的接地极和40m处的接地极。以120rad/min的速度转动仪表的手柄，同时调节粗、细旋钮，使电位计上的电压与被测电压平衡，指针指零。从电位计调节旋钮的位置读出被测接地电阻。

目前，比较先进的地线电阻测量工具CA6412/6415型钳形接地电阻测量仪。使用该仪器测量时不必使用辅助接地桩，也不需断开待测设备的接地，只要用钳口钳住接地线，就可测出对地电阻。分辨率可达0.01Ω，抗干扰抑制能力达140dB。

4.导线剖削与连接工艺

（1）线头绝缘层的剖削

1）塑料硬线绝缘层剖削方法：

①先根据线头所需长度，用电工刀刀口对导线成45°切入塑料绝缘层，注意刀口应刚好削透绝缘且不伤及线芯。

②调整刀口与导线间的角度以15°向前推进，将绝缘层削出一个缺口。

③削去上部的塑料层，并把余下的塑料层向下翻。

④用电工刀把线头的塑料层切齐。(www.daowen.com)

2）橡胶线绝缘层剖削方法：

①先根据线头所需长度，用电工刀在橡胶线棉纱织物层上划破一圈。

②削去一长条棉纱织物层。

③把余下的棉纱织物层剥去，露出橡胶层。

④在距离棉纱织物层约10mm处，用电工刀对导线成45°切入橡胶绝缘层，注意刀口应刚好削透绝缘且不伤及线芯。

⑤橡胶层剖削方法同塑料硬线绝缘层剖削方法。

3）护套线绝缘层剖削方法：

①先根据线头所需长度，用电工刀在护套线皮上划一道深痕，但不可切破。

②对于塑料或橡胶护套线，要对准两线芯中缝，用电工刀把护套线划破；对于铅皮线要把线头向前后上下扳折，折断保护层。

③剥去线头的护套层，露出绝缘层。

④在距离护套层约10mm处，用电工刀对导线成45°切入绝缘层，注意刀口应刚好削透绝缘且不伤及线芯。

⑤绝缘剖削方法同塑料硬线绝缘层剖削方法。

4）花线绝缘层剖削方法：

①棉纱层的剖削方法同橡皮线。

②橡胶层的剖削方法同塑料线。

③露出棉纱层，使棉纱层松开，用电工刀切断棉纱，露出线芯。

（2）导线的连接 电气设备安装工程中，导线的连接是电工基本工艺之一。导线连接的质量关系着线路和设备运行的可靠性和安全程度。对导线连接的基本要求是：电接触良好，机械强度足够，接头美观，且绝缘恢复正常。

1）铜导线的连接：一般常采用缠绕法和绞接法。

①单股导线的平接。先把两线芯X形相交，两根线芯互绕3圈后，再用每根线芯去缠绕另一线芯5～6圈，剪去多余线端，用钳子钳平，如图1-13a所示。

②单股导线的T形接头。如图1-13b所示，用分支的导线线芯，往另一导线段的线芯上缠绕5～6圈。注意，分支线第1圈需反向缠绕。

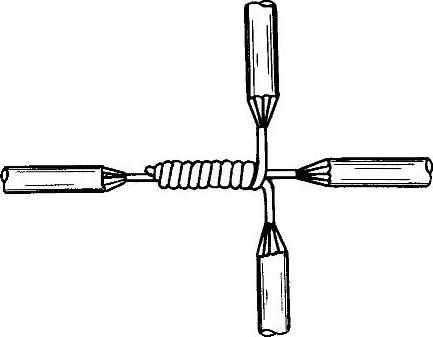

③单股导线的十字接头。用分支出去的一根线芯与导线并紧，另一分支线芯往导线段的线芯上缠绕5～6圈，如图1-14所示。

④单股导线的终端接头。当为两根导线时，将两线芯互绕5～6圈，再向后弯曲；当为三或四根导线时，用其中一根线芯往其余线芯上缠绕5～6圈，然后把其余导线向后弯曲，如图1-15所示。

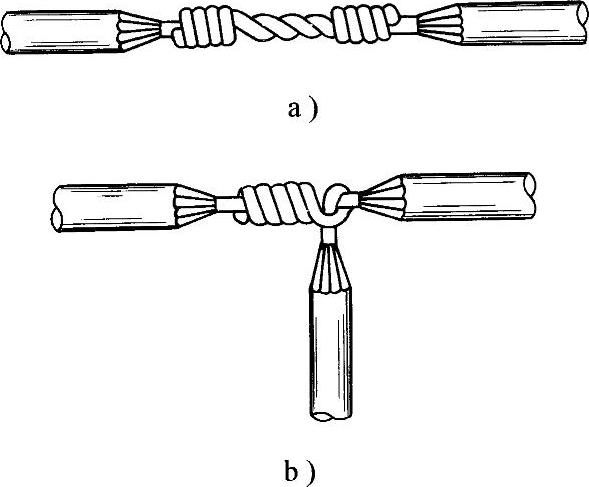

图1-13 单股导线的平接头和T形接头

a）平接头 b）T形接头

图1-14 单股导线的十字接头

图1-15 单股导线的终端接头

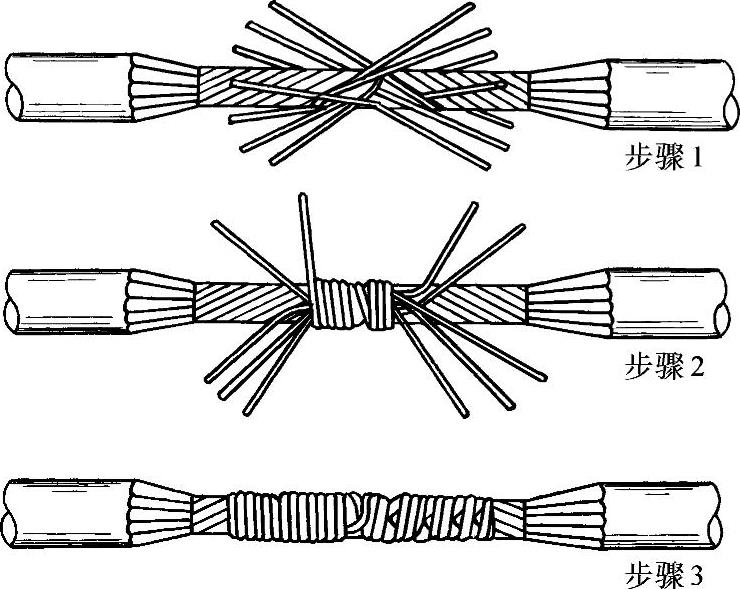

⑤多股导线的平接头。把多股导线线芯顺次解开，按图1-16中步骤1把两根导线的每根线芯顺次相互交错，然后分成数小股，每股2～3根，按步骤2、3依次缠绕每股导线。最后用钳子压平，修除毛刺，恢复绝缘。

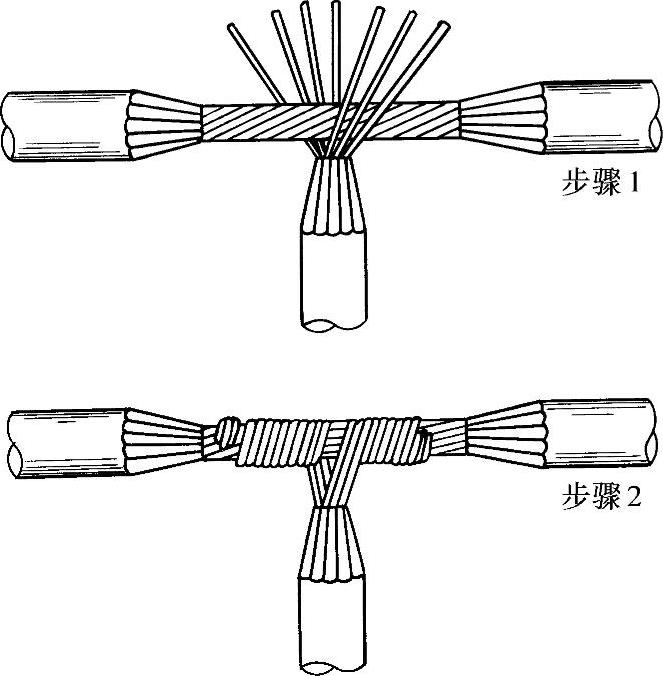

⑥多股导线的T形接头。把需要分支的导线线芯分成两组，如图1-17中的步骤1；然后一组线芯向前、另一组线芯向后缠绕在另一导线段的线芯上各3～4圈，如图1-17中的步骤2；最后修除毛刺，恢复绝缘。

图1-16 多股导线的平接头

图1-17 多股导线的T形接头

⑦单股导线与软线的连接。先将软线线芯往单股导线上缠绕7～8圈，再把单股导线的线芯向后弯曲，如图1-18所示。

2）铝导线的连接：铝导线的表面常常有一层氧化铝，如果采用铜导线的缠绕法或绞接法连接，往往会造成接触不良，因此铝导线的连接（或铝、铜导线的连接）常采用手压钳冷压接。其方法是：先将铝导线和铝套管（又称为铝压接管）用带中性凡士林的钢丝刷刷洗干净，然后将导线分别插入铝套管的两端，使两导线在套管中间对头，最后用压模压接成接头。

铝导线与铜导线的连接，使用铝、铜套管，压接方法与铝导线相同。

单股铝导线连接管的形状如图1-19所示，其压接方法如图1-20所示，压接尺寸见表1-8。

图1-18 单股导线与软线的连接

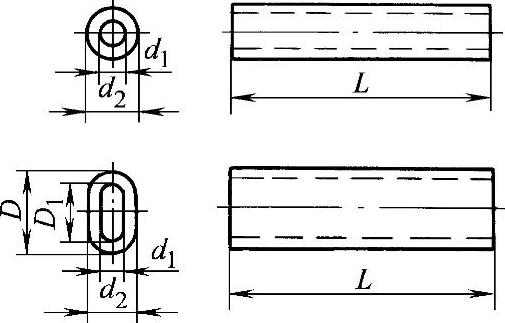

图1-19 单股铝导线连接管形状

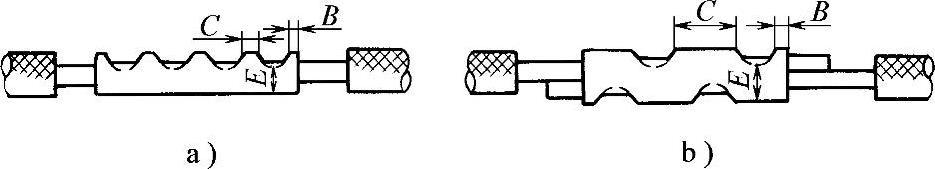

图1-20 单股铝导线的压接方法

a）圆形压接管 b）椭圆形压接管

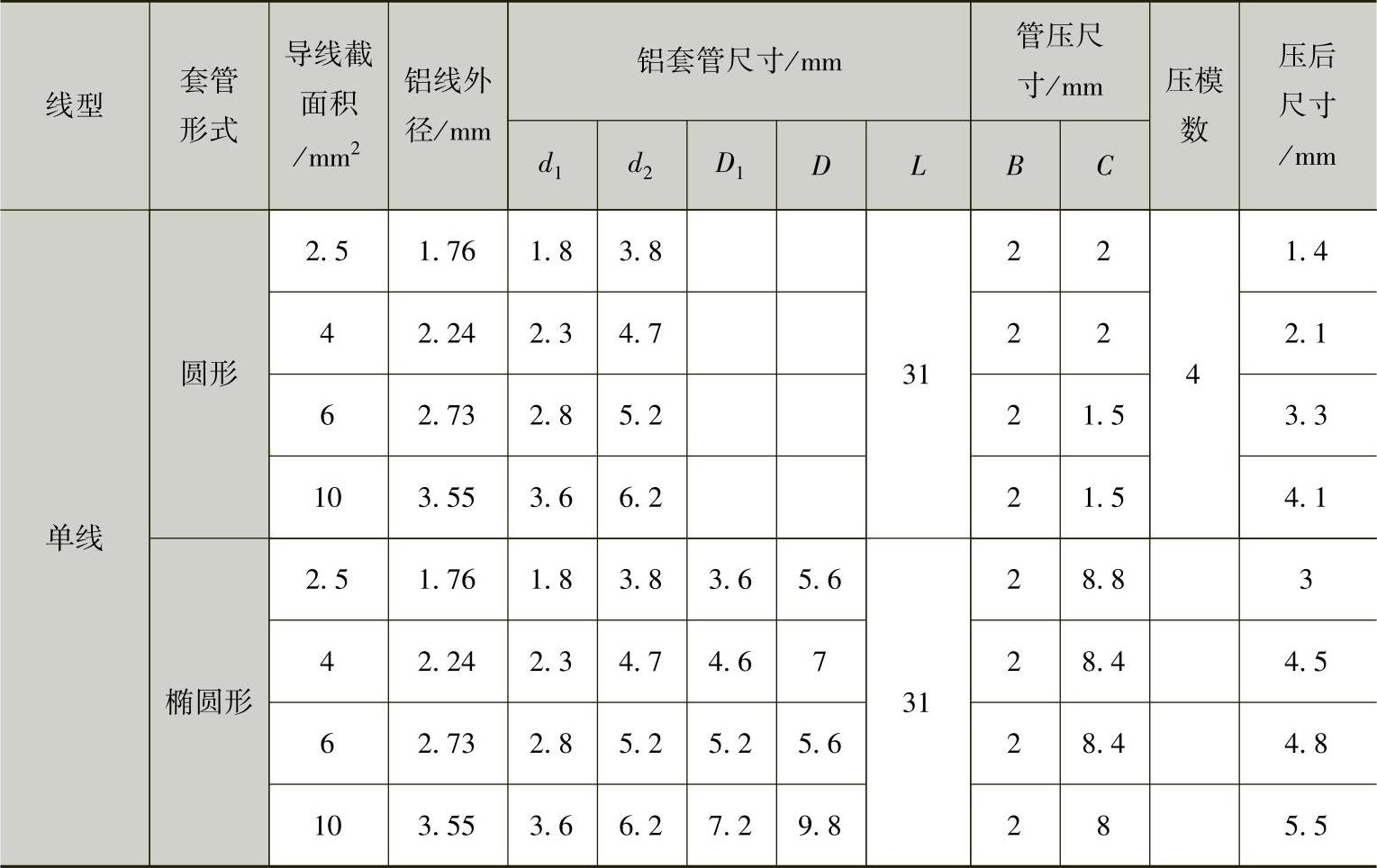

表1-8 单股铝导线连接管压接尺寸

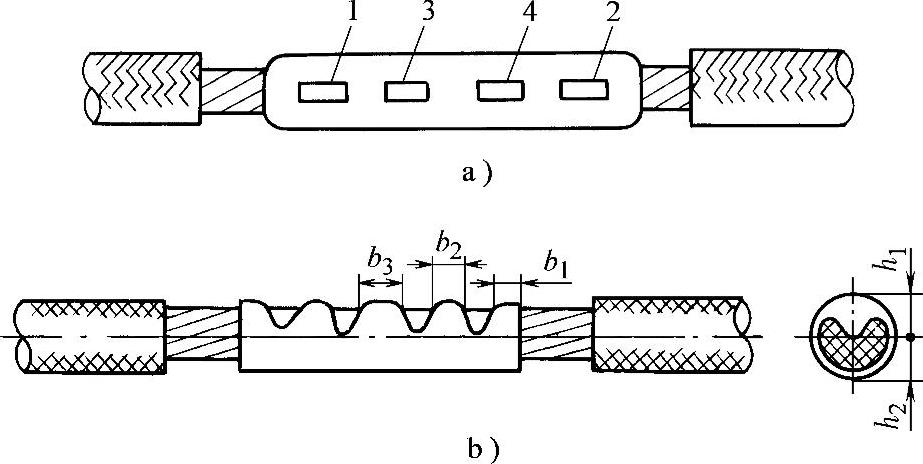

绞线铝导线连接管的形状如图1-21所示，其压接方法如图1-22所示，压接尺寸见表1-9。

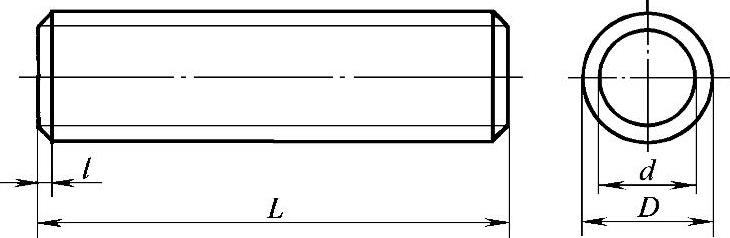

图1-21 绞线铝导线连接管形状

图1-22 绞线铝导线压接方法

a）压坑顺序b）压接尺寸

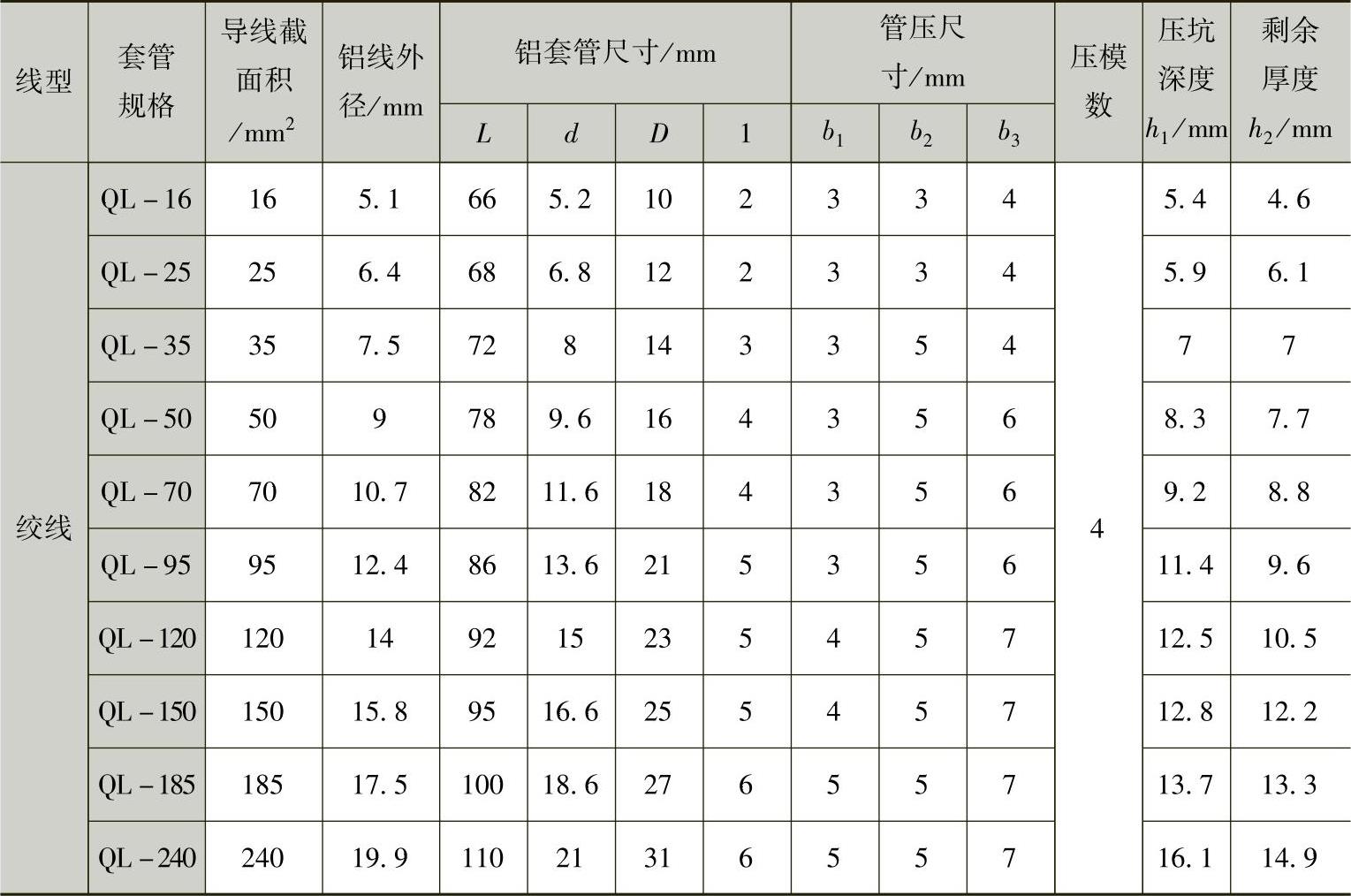

表1-9 绞线铝导线连接管压接尺寸

3）铜铝导线连接注意事项：铜铝导线连接时，由于铜、铝两种金属的化学性质不同，在接触处容易发生电化学腐蚀，日久会引起接触不良、电导率差或接头处断裂。因此，铜（铝）导线的连接，应使用铜（铝）导体向铝（铜）芯线或铝（铜）芯电缆过渡连接，称为铜铝接头（铜、铝或铝、铜接线鼻子），供铝（铜）电线或电缆线芯引出端与其他电器的连接之用；有时铜铝导线和母线连接时，采用将铜线镀锡的方法与铝线连接，以使接触良好；用铜（铝）压接管，作为铜（铝）芯电线或电缆线芯之间的连接。

导线接头接好后，应尽量使接头处的绝缘恢复到原有的绝缘水平。一般采用橡胶带、带粘性的黑胶布带或塑料胶粘带包扎。对橡胶绝缘导线可用橡胶带紧缠一层，再用黑胶布带紧缠两层；塑料导线可用塑料胶粘带紧缠三层。缠绕方法采用斜叠法，使每圈压叠带宽的半幅，再朝另一斜方向缠绕下一层。缠包时为了防止潮气侵入，要用力拉紧胶带，使绝缘带间紧密粘接。

5.设备紧固件预埋

在建筑物上安装电气线路和设备，必须解决这些线路和设备在建筑物上的固定问题。如何牢固地在建筑物的墙体、天花板、楼板等处埋设电气设备的紧固件，并满足安全、适用、美观的要求，是电气设备安装工需掌握的又一基本工艺。

（1）露筋法 此法常用于未预埋件的场合。它是将表面混凝土凿去，露出里面的钢筋，然后将支架用电焊机焊接于钢筋上。焊接时应用水平支架找平找正，先点焊固定，经校正后再焊牢。

（2）预埋铁件法 此法使用较广泛。它是将固定支架直接焊接在预先埋设在混凝土或砖结构内的带有弯钩圆角钢脚的铁板或角钢上的一种埋设方法。预埋铁件的大小由需焊接的工件大小而定。

（3）预留孔埋设法 此法广泛用于油断路器、电动机、避雷器组等较大设备的固定。安装在混凝土基础或砖墙上的设备，常在设计图上画出预留孔的位置，土建浇灌时预留孔洞或砌墙人员在需要位置留出方形孔洞或长方形孔洞，用细石混凝土灌浆，最后再二次灌浆粉平基础。在用此法埋设时，应注意以下几点：

1）为了使地脚埋设牢固，孔洞应用水冲洗干净，灌浆前应是潮湿的。

2）大的孔洞一般用混凝土灌浆，小的孔洞（如墙上的预留孔）应先以较干的水泥砂浆填实，并加洗过的石块、碎砖以减少水泥的用量和降低砂浆的塌落度。

3）第一次填实不需太满，以固定地脚为目的，第二次才以水泥砂浆粉平。

4）为了保证埋设位置准确，墙上埋设要用粉线弹出十字线。埋设时注意使地脚螺钉等处于十字中心的位置。用铁皮或按实物尺寸做出样板，套在地脚螺钉上然后进行预埋。

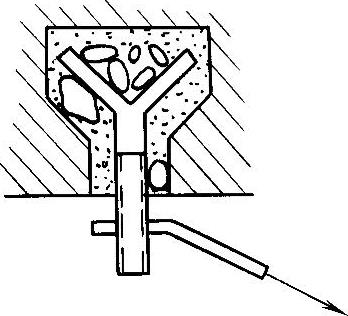

5）为了增加抗拉力，固定构件的地脚埋入部分应处理成弯钩、弯圈、焊圆钢、开尾、焊钢筋等样式，图1-23所示为开脚螺栓的埋设。

（4）打孔埋设法 此法适用于那些既未留孔又无预留铁件的地方安装设备。它是在砖墙或混凝土上，人工凿出孔洞然后再埋设地脚。孔洞的大小、深浅由将埋设的地脚形式或大小而定。位于同一直线的多只孔洞常通过弹出粉线来定位。

图1-23 开脚螺栓的埋设

（5）膨胀螺钉法 此法是目前较先进的施工方法，具有效率高、劳动强度低、定位准确、工艺美观等特点，主要用于配电箱、各种小设备的安装固定。操作时，先在物体需要固定的混凝土或砖墙上，用冲击电钻或电锤钻出洞眼，孔径的大小和深度应刚好与膨胀螺钉的大小和深度相配合，然后轻轻打入膨胀螺钉，套上螺母并用扳手拧紧，螺钉逐渐伸出。这时开口圈被锥形头部胀开，便将螺钉紧固在混凝土或砖墙内，这样便可固定支架或设备。

（6）射钉法 此法可以固定安装照明灯具、管道、电线电缆等小型设备。它是用专用射钉工具（即射钉枪）将专用射钉射入混凝土或钢板内。射钉为M6及M8，长度有8mm、15mm和20mm三种。射钉法施工具有快速方便、能缩短工期、降低劳动强度等特点，但由于射钉较小，其使用范围受到限制。
