1.常用电气图形和文字符号的含义

电气工程图样中常用的图形符号和技术要求见表1-3。电气设备常用的文字符号见表1-4。电气图样常用的辅助文字符号见表1-5。

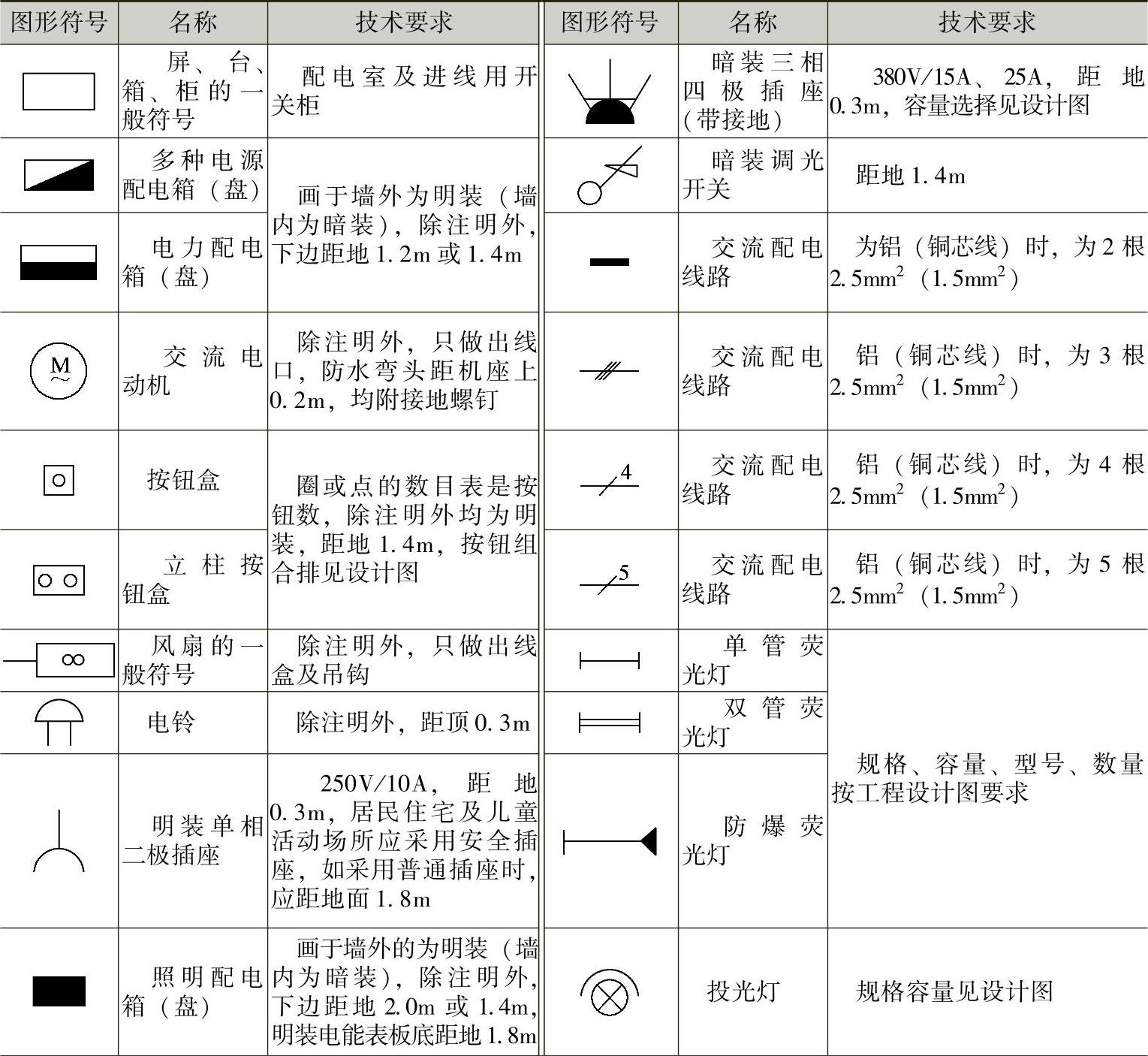

表1-3 电气工程图样中常用的图形符号和技术要求

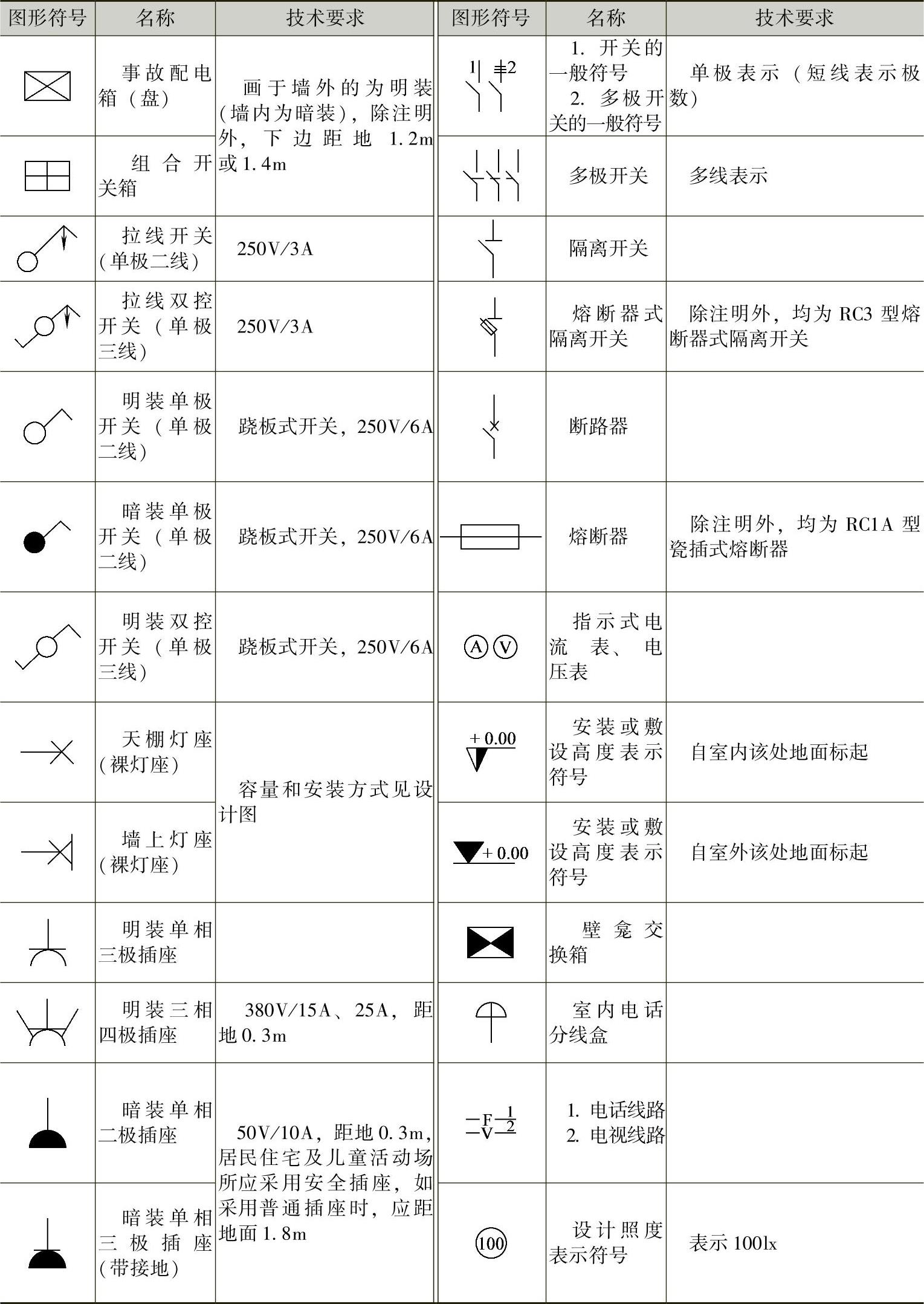

（续）

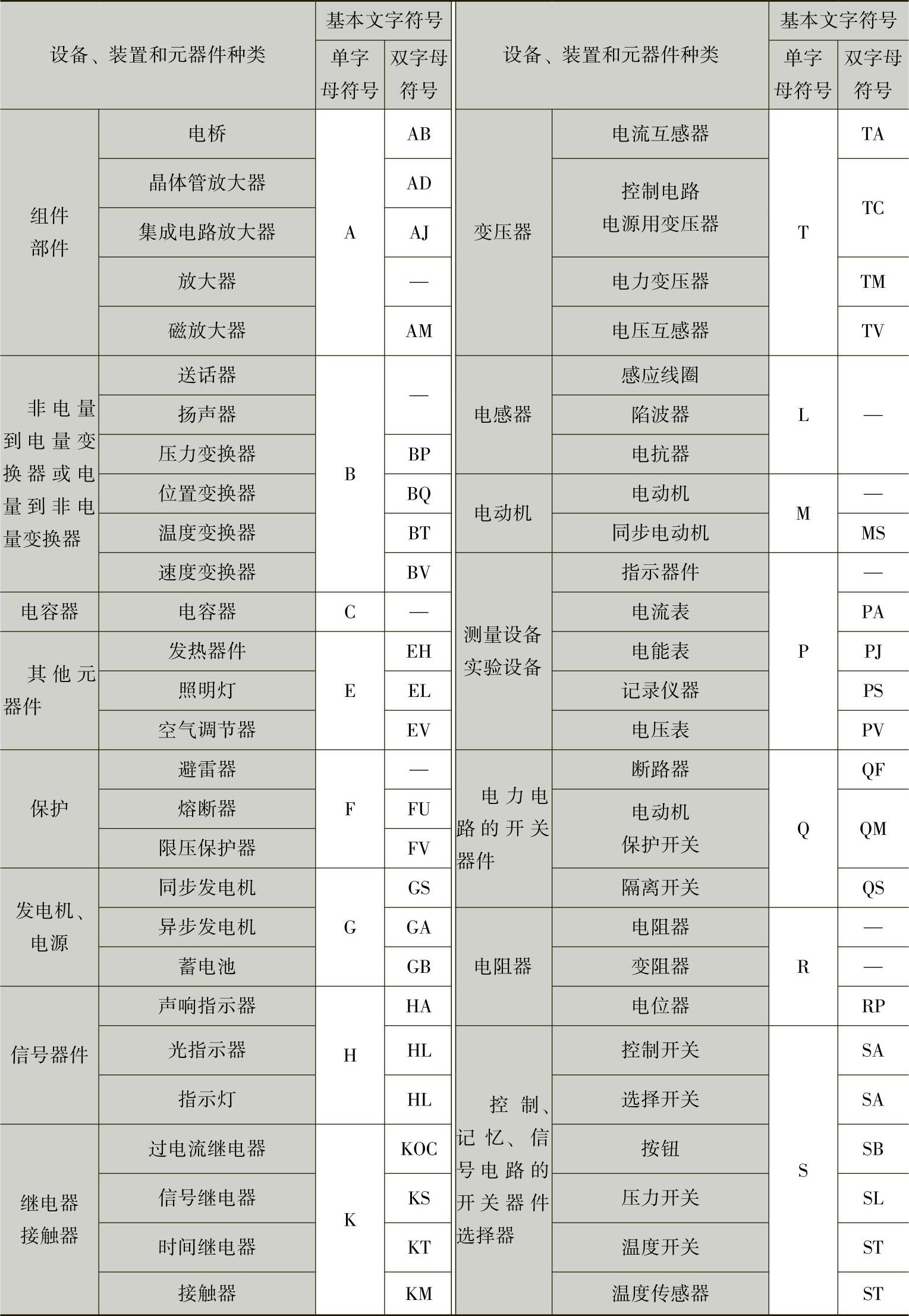

表1-4 电气设备常用的文字符号

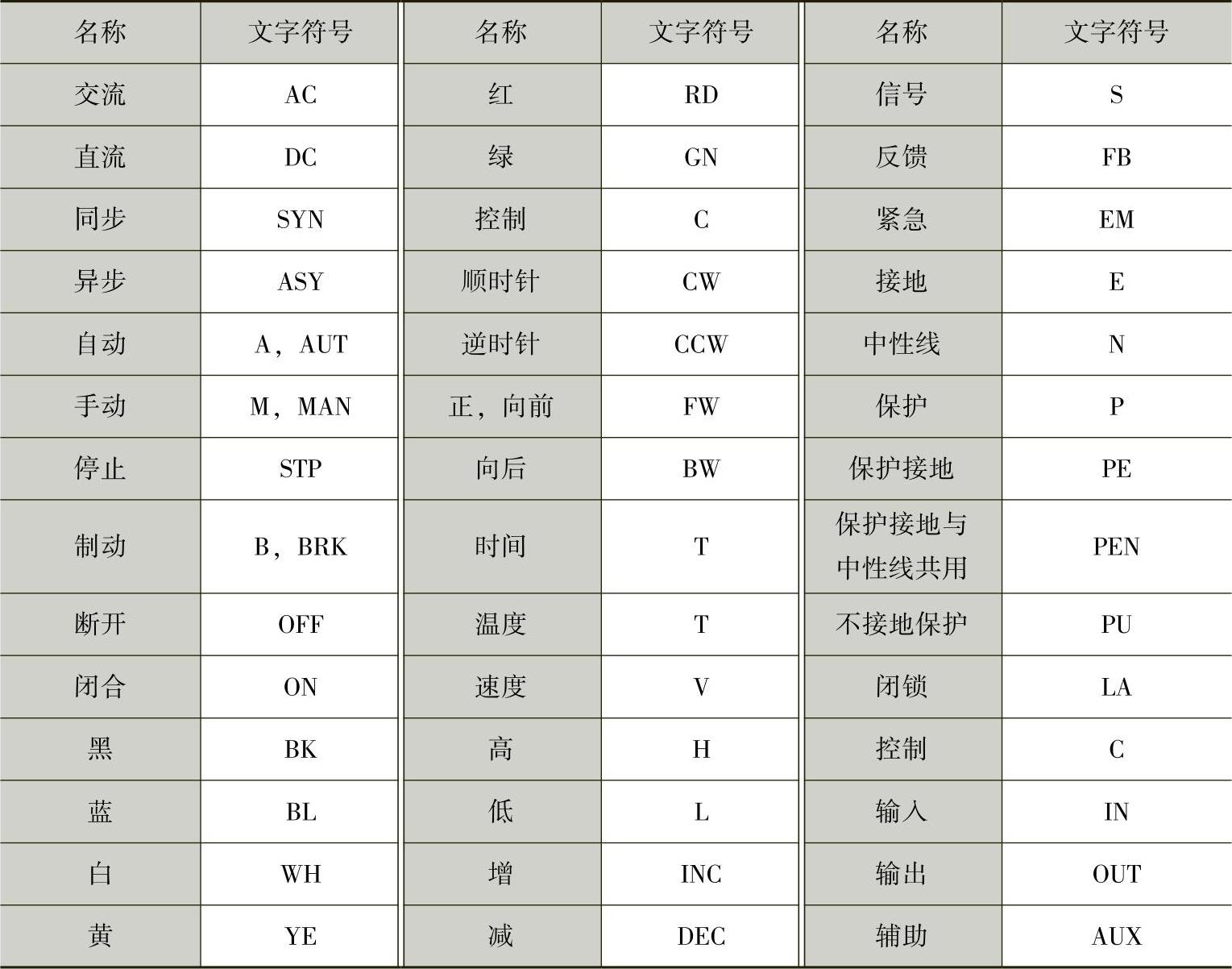

表1-5 电气图样常用的辅助文字符号

2.电气工程图的分类

电气工程图主要包括电气概略图（系统图）、电气平面图、设备布置图、安装接线图、电气原理图和详图等。

3.电气工程图识图的一般方法

1）识图时首先要看图样的有关说明，图样说明包括图样目录、技术说明、器材明细表和施工说明书等。看懂这些内容有助于了解图样的大体情况、工程的整体轮廓、设计内容和施工要求等。

2）识读电气原理图时要先看主电路，其识读顺序一般由下向上，即先看主电路的用电设备；再看主电路中的控制元器件；然后看其他元器件；最后看电源。要弄清用电设备的电源供给情况、电源要经过哪些元器件到达负载、这些元器件的作用是什么等问题。(www.daowen.com)

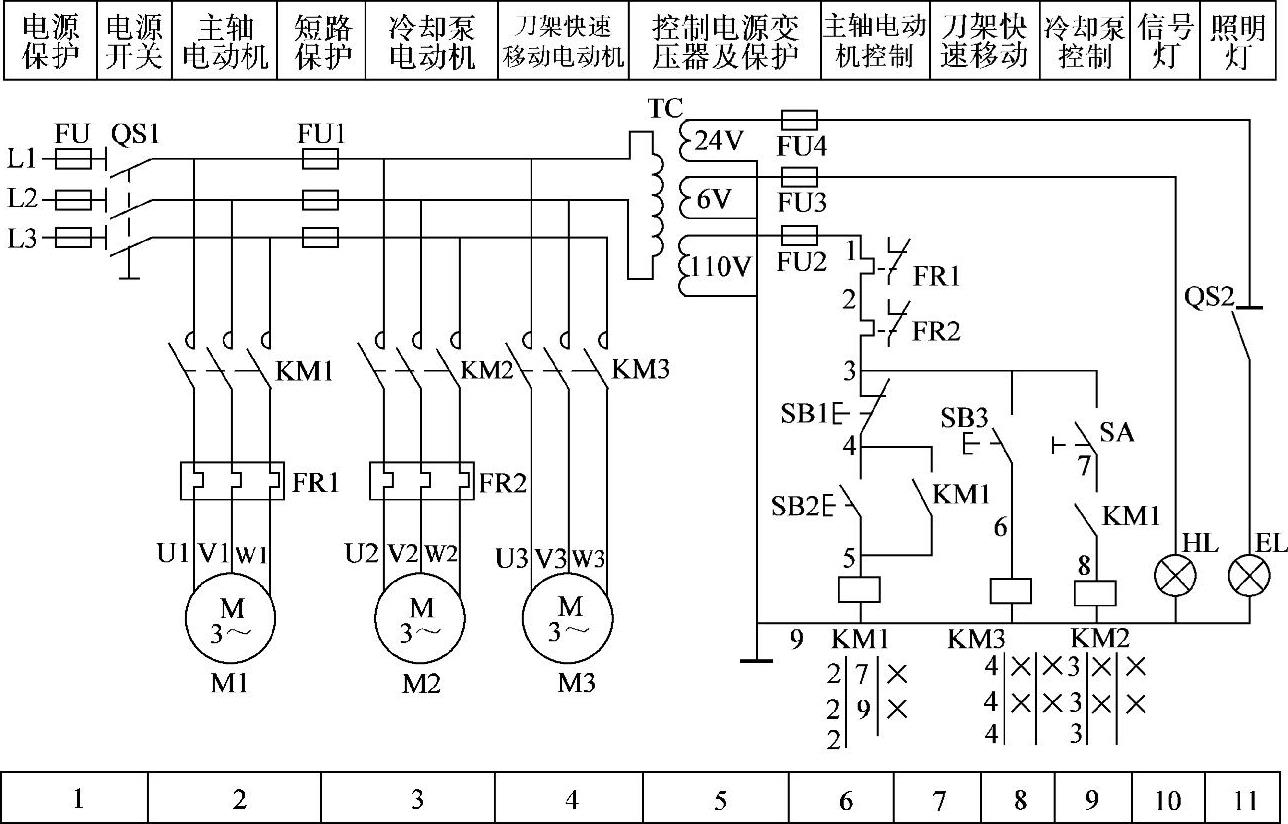

例如：图1-3所示为CA6140型车床电气控制电路。从图中可以看出：主电路有3台交流异步电动机，其中，M1是主轴电动机：M2是冷却泵电动机；M3是刀架快速移动电动机。3台电动机均采用直接起动。热继电器FR1、FR2分别对M1、M2进行过载保护。FU1对M2和M3进行短路保护，FU串接在电源上，对M1进行短路保护，还可以作FU1的后备保护。接触器KM1、KM2、KM3分别控制M1、M2、M3作单方向运转。TC是控制变压器，分别提供110V交流控制电源、6V信号电源、24V照明电源；FU2、FU3、FU4分别对以上3种电路进行保护，KM1为联锁触头，确保只有M1起动后，M2才能工作起动。刀架的快速移动通过SB3、KM3，由M3控制。照明灯EL由QS2控制，HL是电源信号灯。

图1-3 CA6140型车床电气控制电路

3）识读辅助电路时一般由上向下或从左往右，可分四步进行：首先看清电源的种类及辅助电路的电源取向；再由辅助电路研究主电路的动作情况；然后分析元器件之间的关系；最后看清其他电气设备及元器件的作用和线路走向。

4）识读安装接线图时也要先看主电路，由电源开始顺次往下看，直至终端负载。主要弄清用电设备通过哪些元器件来获得电源；而识读辅电路时要看懂每个回路，弄清辅助电路如何控制主电路的动作。

5）在识读照明电路的图样时，要先了解照明原理图与安装图所表示的基本情况；再看供电系统，即弄清电源的形式、外设导线的规格及敷设方式；然后看用电设备，要弄清图中各种照明灯具、开关和插座的数量、形式和安装方式；最后看照明配线。

例如：照明电路在平面图上采用图线和文字符号相结合的方法表示出线路的走向、导线的型号、规格、根数、长度、线路配线方式、线路用途等。照明电路常用文字符号见表1-6和表1-7。

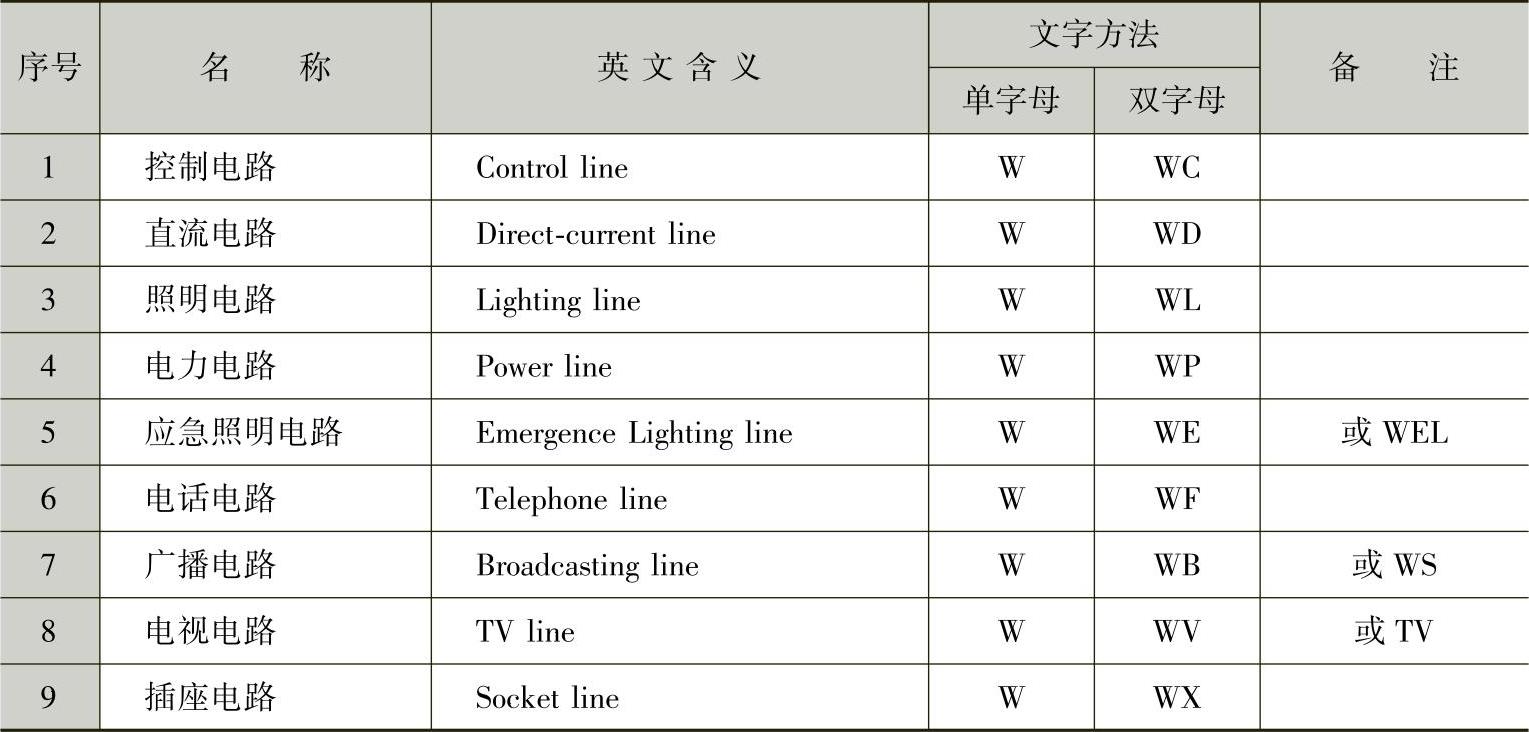

表1-6 线路特征和功能的文字符号

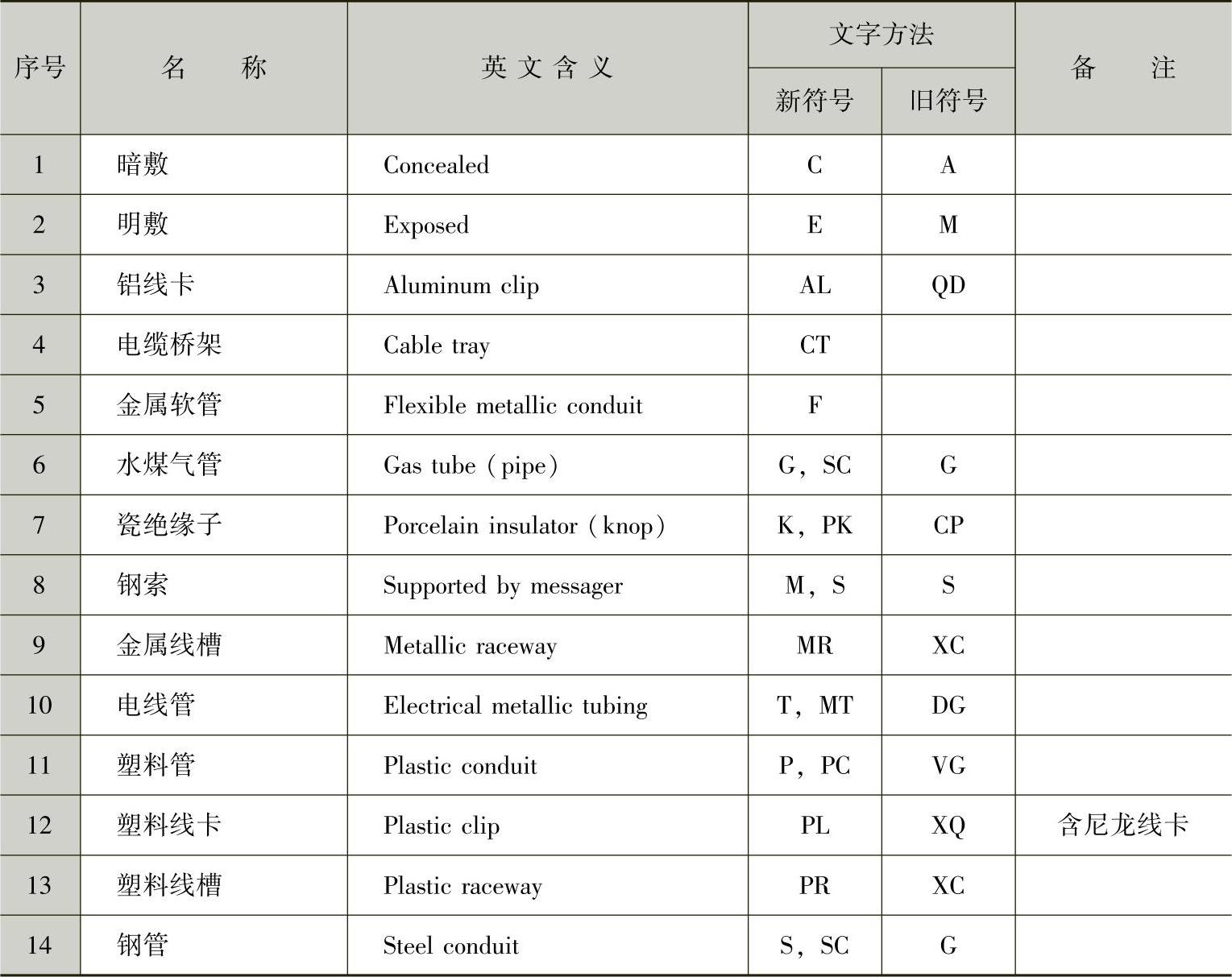

表1-7 线路敷设方式的文字符号

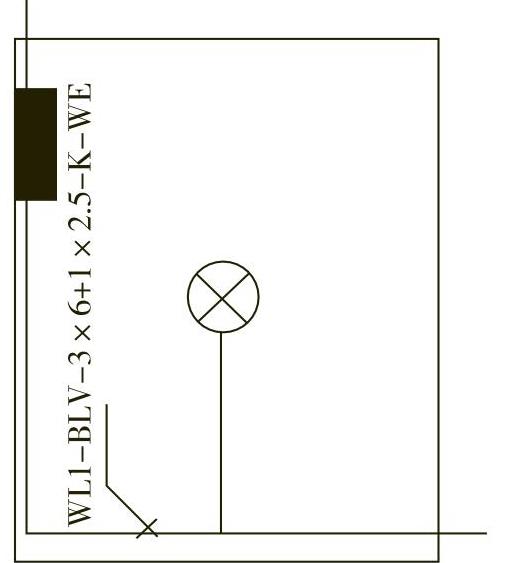

照明电路在平面图上的表示方法如图1-4所示，图中符号WL1—BLV—3×6+1×2.5—K—WE的含义是：第1号照明分支线（WL1）；导线型号是铝芯塑料绝缘线（BLV），共有4根导线，其中3根为6mm²，另一根中性线为2.5mm²；配线方式为瓷绝缘子配线（K），敷设部位为沿墙明敷（WE）。

图1-4 照明电路在平面图上的表示方法
