电工材料及其应用特性

1.导电材料

(1)电热材料 常用的电热材料有镍铬合金和铁铬铝合金,用来制造各种电阻加热设备中的发热元件。对电热材料的要求是电阻率高,加工性能好,且在高温时具有足够的机械强度和良好的抗氧化性能。

(2)电阻合金 电阻合金具有电阻温度系数小、稳定性好、机械强度高等特点,是制造电阻元件的重要材料,广泛用于电机电器、仪表和电子等工业中。

(3)触头材料 强电用的触头和弱电用的触头性能和要求不同,选用的材料也各不相同。触头材料在电气关中,承担电路的接通、载流、分断和隔离等任务,要求它的接触电阻低、操作安全可靠和使用寿命长等。

(4)熔体材料 熔体材料是熔断器的主要部件,当通过熔断器的电流大于规定值时,熔体立即熔断,自动断开电路,从而达到保护电力线路和电气设备的目的。常用纯金属熔体材料有银、铝、铜、锡、铅和锌。

2.绝缘材料

绝缘材料主要用作隔离带电的或不同电位的导体。有时,绝缘材料还起机械支撑、保护导体和防电晕、灭弧等作用。电工生产和实践中常用的绝缘材料主要有绝缘浸渍漆、电缆浇注胶、浸渍纤维制品、层压制品、绝缘纸、黑胶布带和聚氯乙烯带等,其外形与特性(用途)见表1-1。

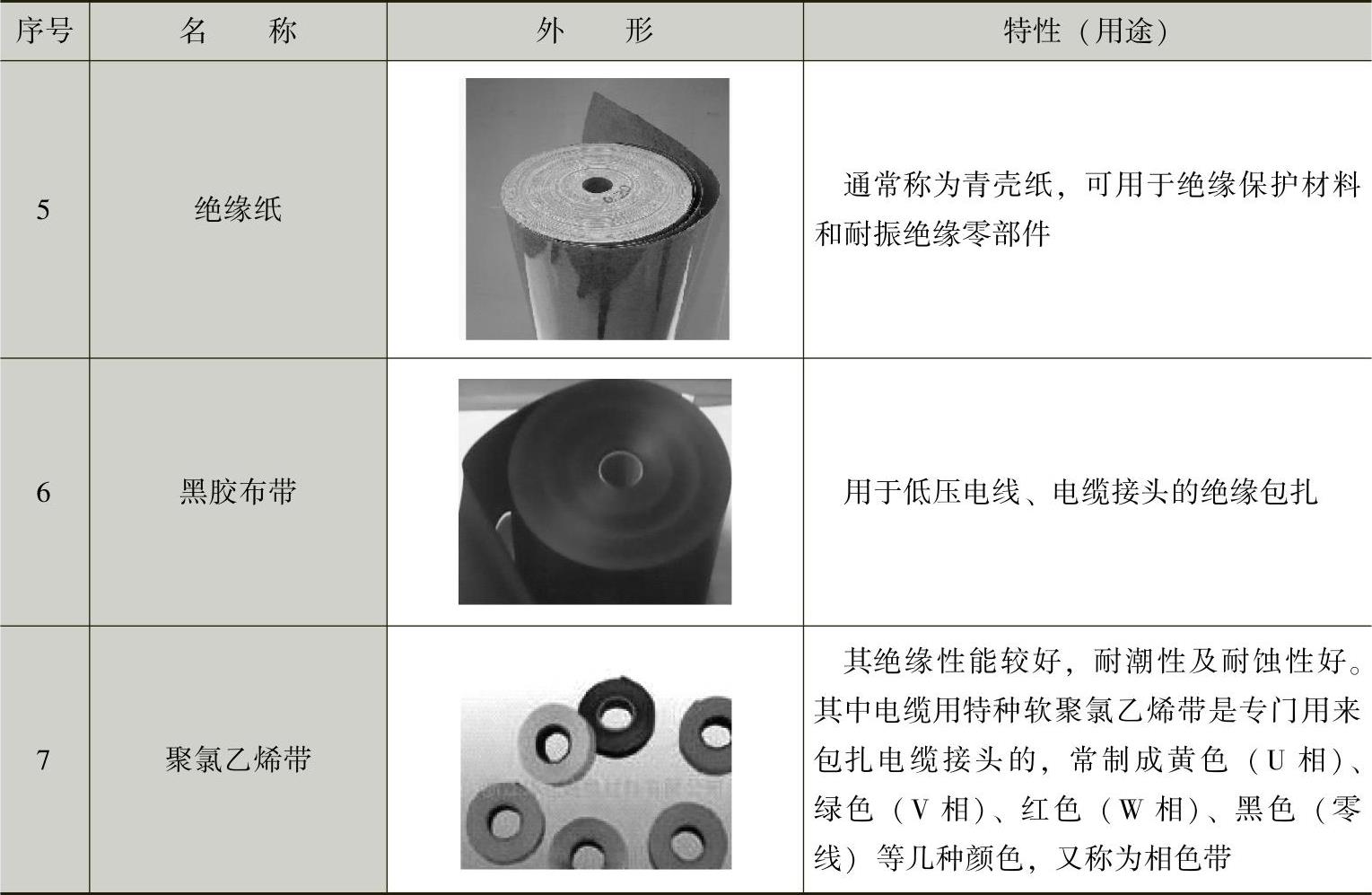

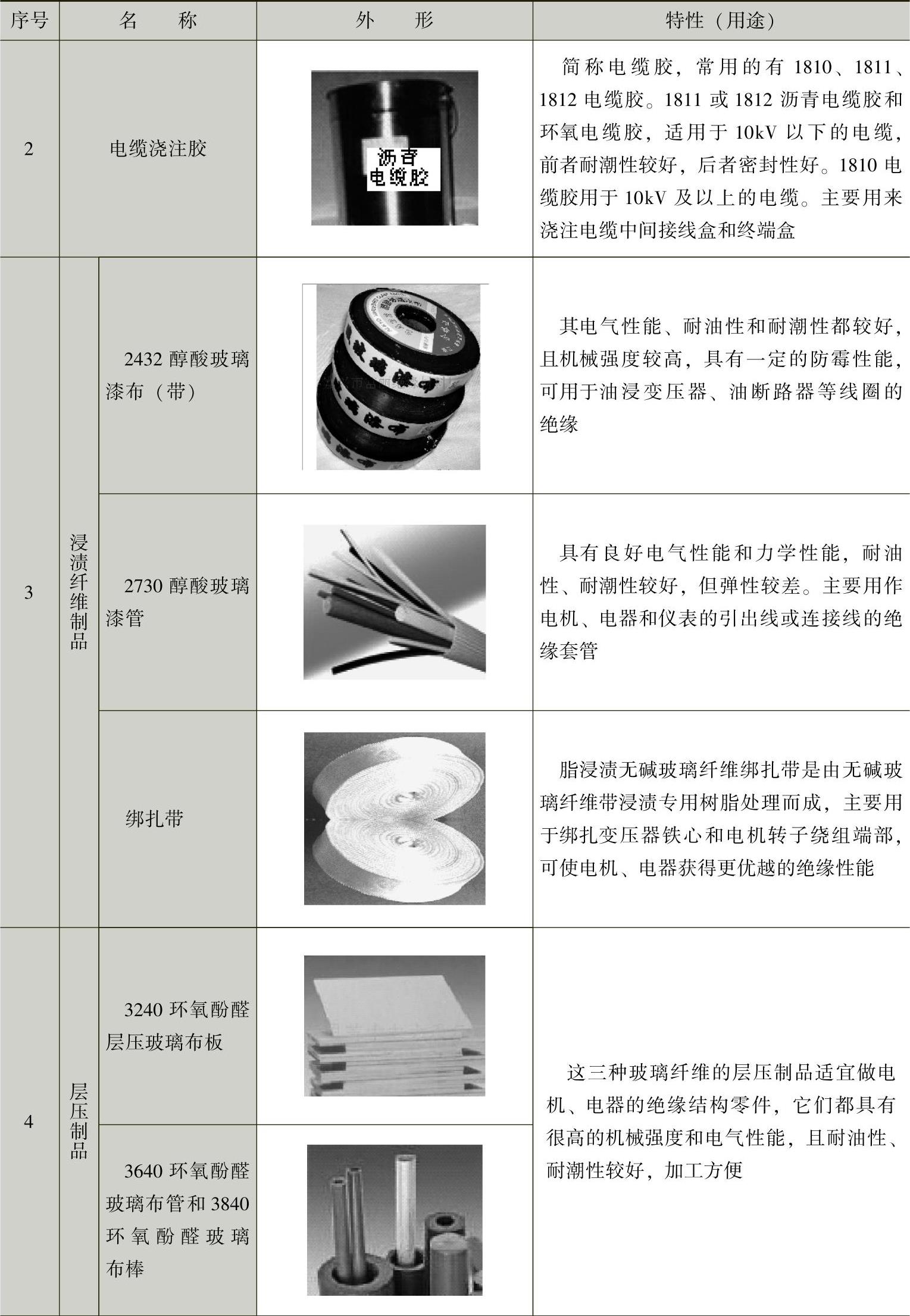

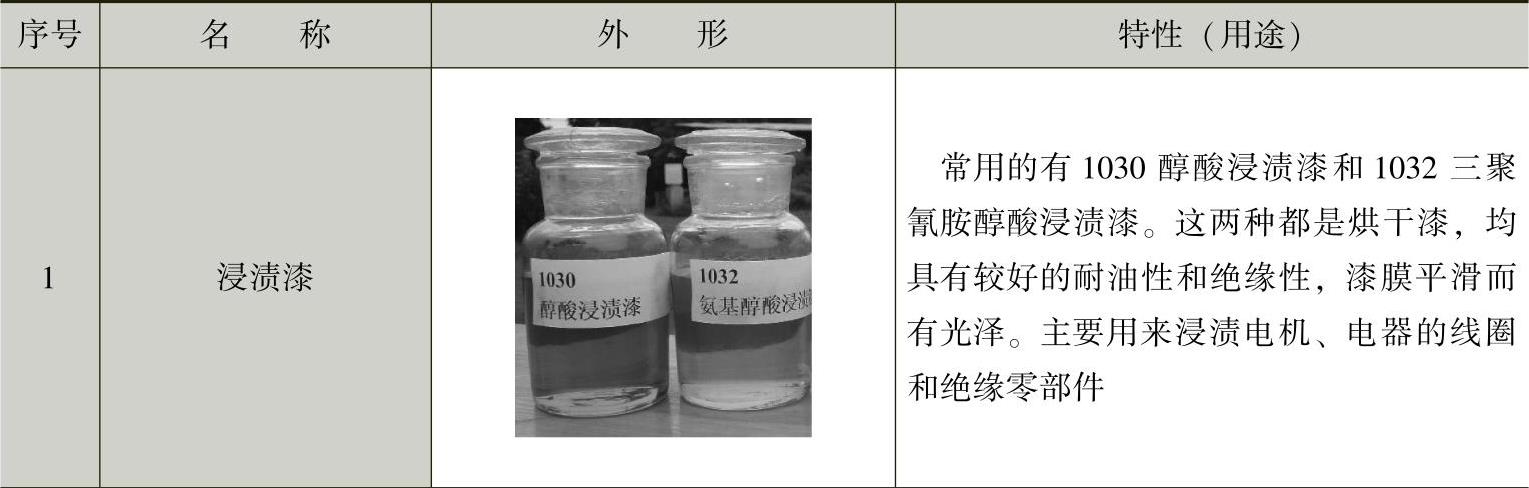

1-1 常用绝缘材料的外形与特性(用途)


(续)


(续)


3.电线电缆

常用的电线电缆按性能、结构、制造工艺及使用场合不同,可分为裸导线、电磁线、橡皮绝缘电线、聚氯乙烯绝缘导线、电焊机电缆和橡套软电缆六种,其外形和用途见表1-2。

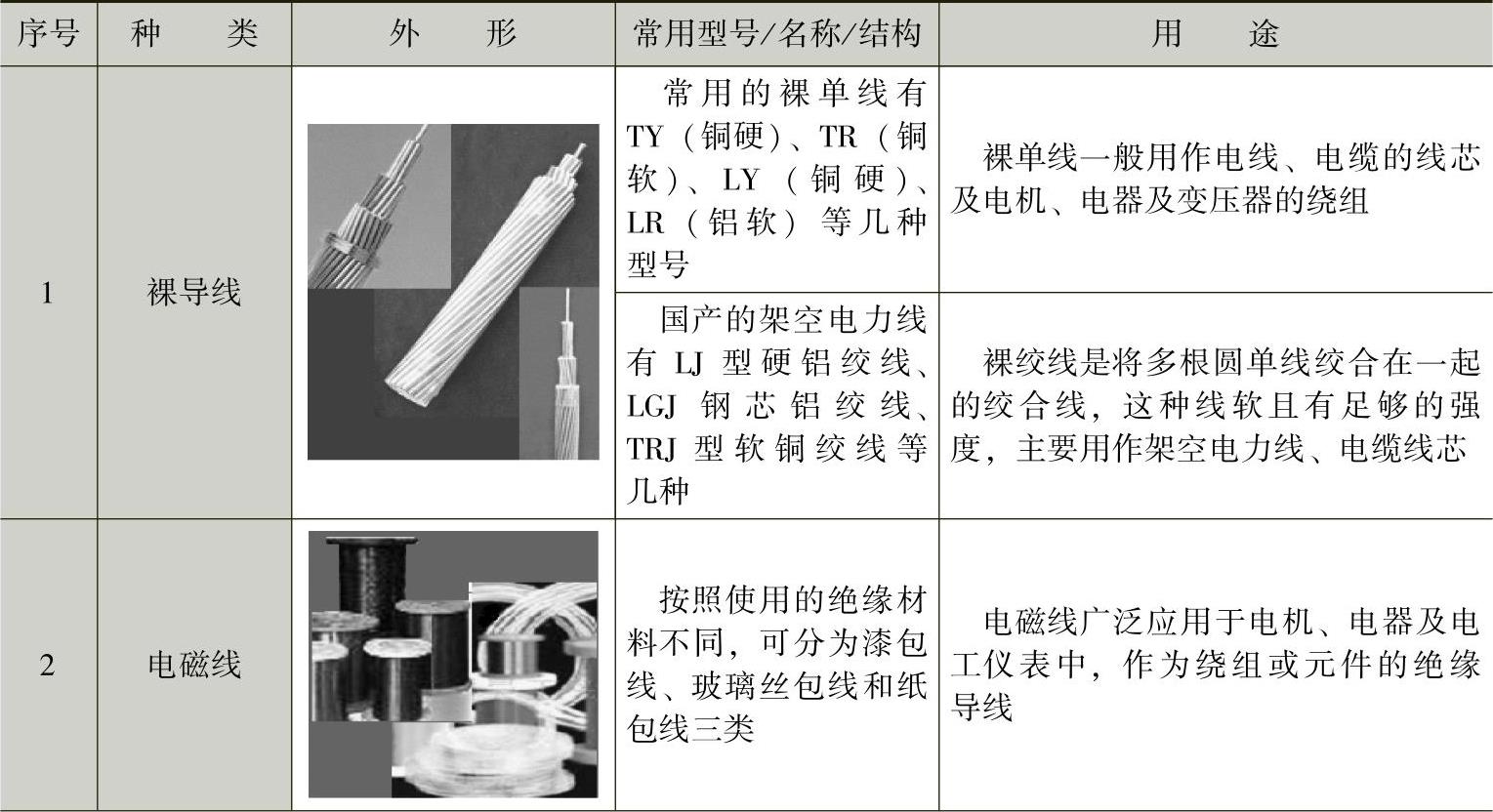

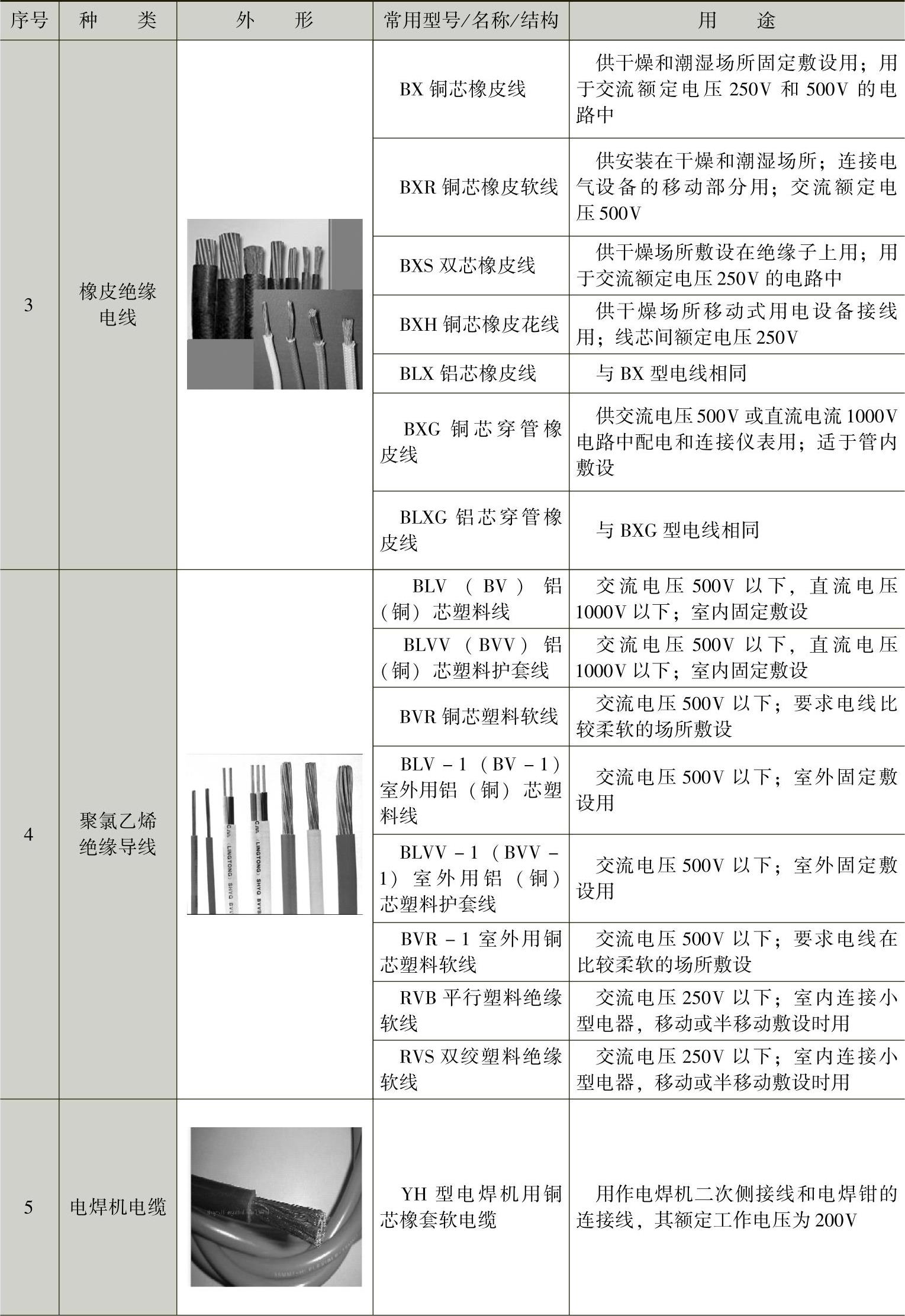

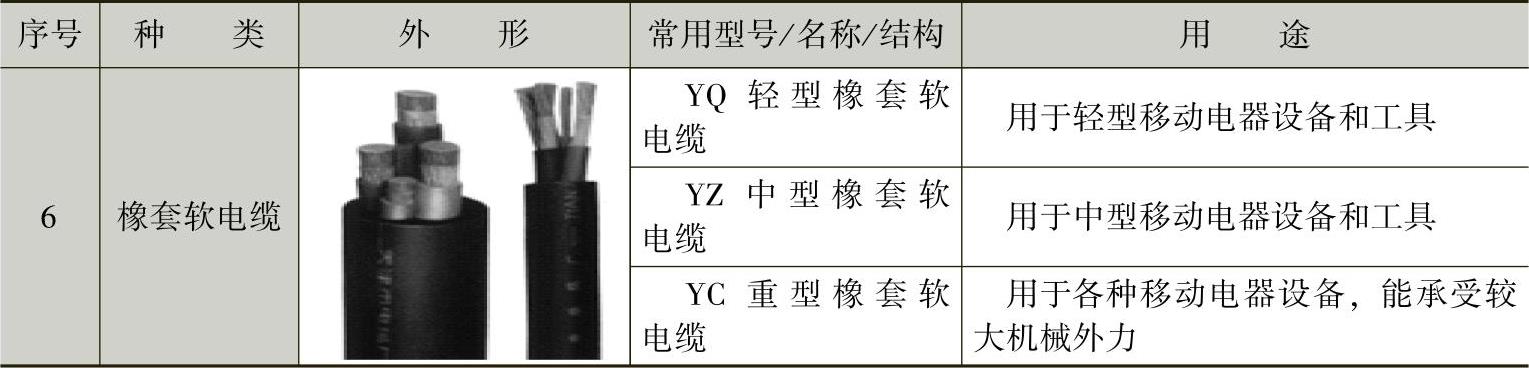

1-2 常用电线电缆的外形和用途


(续)


(续)
