不锈复合中厚钢板的公称厚度不小于6mm，公称宽度为1450～4000mm，公称长度为4000～10000mm。复层的公称厚度为1.0～18mm，通常为2～4mm，基层的最小厚度为5mm。

1.不锈钢复合中厚钢板厚度允许偏差见表5-29。

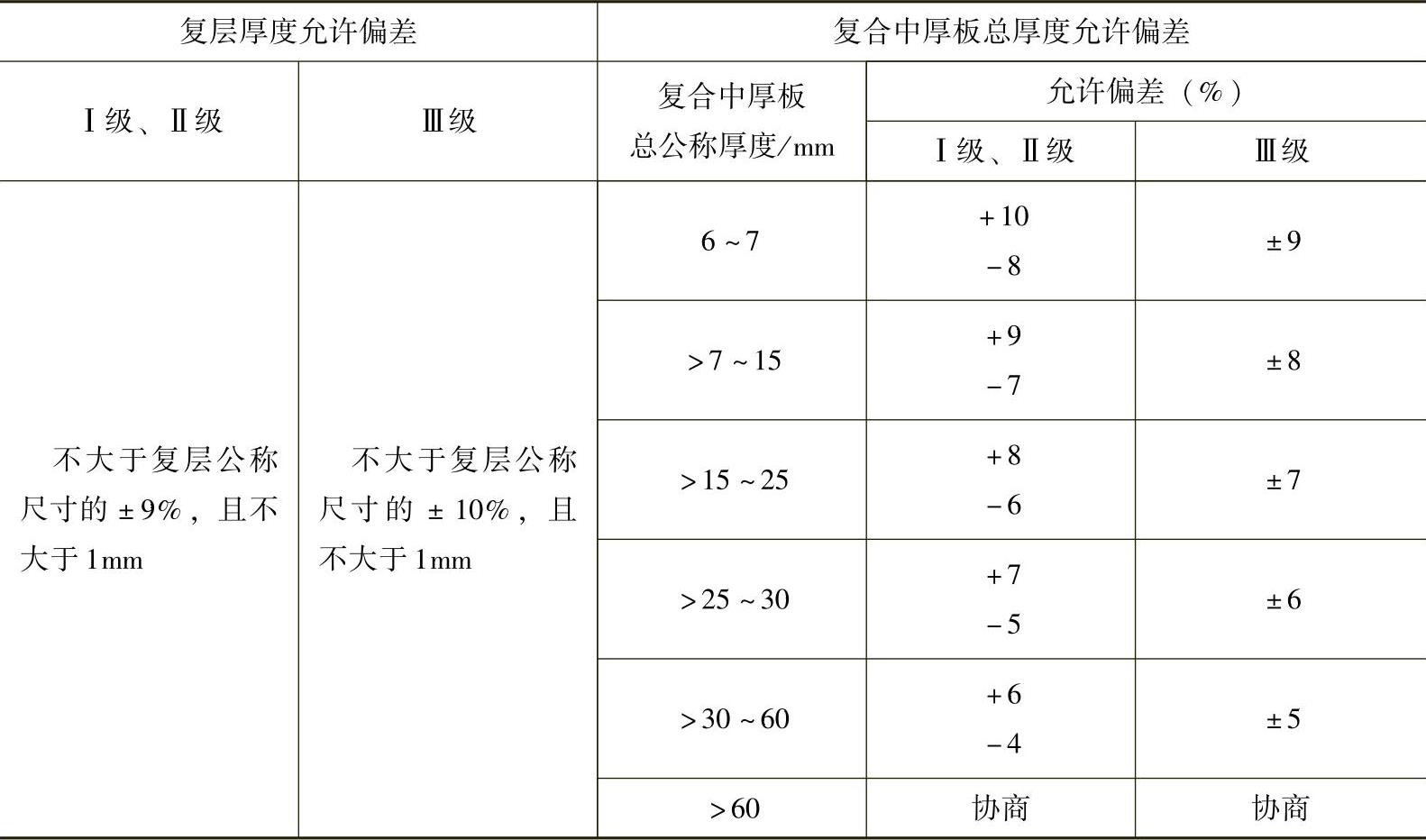

表5-29 不锈钢复合钢板厚度允许偏差（GB/T 8165—2008）

2.不锈钢复合中厚钢板复层和基层间面积结合程度与用途

不锈钢复合中厚钢板分三个等级：Ⅰ级（类别为BⅠ、BRⅠ、RⅠ）要求复层与基层间面积结合率为100%，单个长度不大于50mm，面积不大于900mm²的未结合区不计，适用不允许有未结合区存在、加工要求严格的结构件；Ⅱ级（类别为BⅡ、BRⅡ、RⅡ）要求复层和基层间面积结合率≥99%，单个未结合区长度不大于50mm，面积不大于20cm²，适用于可允许有少量未结合区存在的结构件上；Ⅲ级（类别为BⅢ、BRⅢ、RⅢ）要求复层和基层间面积结合率≥95%，单个未结合区长度不大于75mm，面积不大于45cm²，适用于复层材料只作为抗腐蚀层来使用的一般结构件上。

复合钢板的结合率达不到上述规定量，允许对复合缺陷的复层进行熔焊修补。修补时要去掉部分的复层后，基层下挖0.2～0.5mm，让具有相应资质的焊工按评定合格的焊接工艺进行补焊。补焊后必须经超声波检测合格后，再进行着色检查。补焊后表面不应有裂纹、气孔。缺陷部位最多允许修补两次，补焊部位表面必须打磨，并保证钢板最小厚度。

3.不锈钢复合中厚钢板的组成与表面质量

复合中厚钢板的复层和基层的材料应符合表5-30的规定。复合中厚钢板复层表面不应有气泡、结疤、裂纹、夹杂、折叠等缺陷。允许研磨清除上述缺陷，但清除后，应保证复层最小厚度，否则应进行补焊。基层表面质量应符合相应标准的规定。

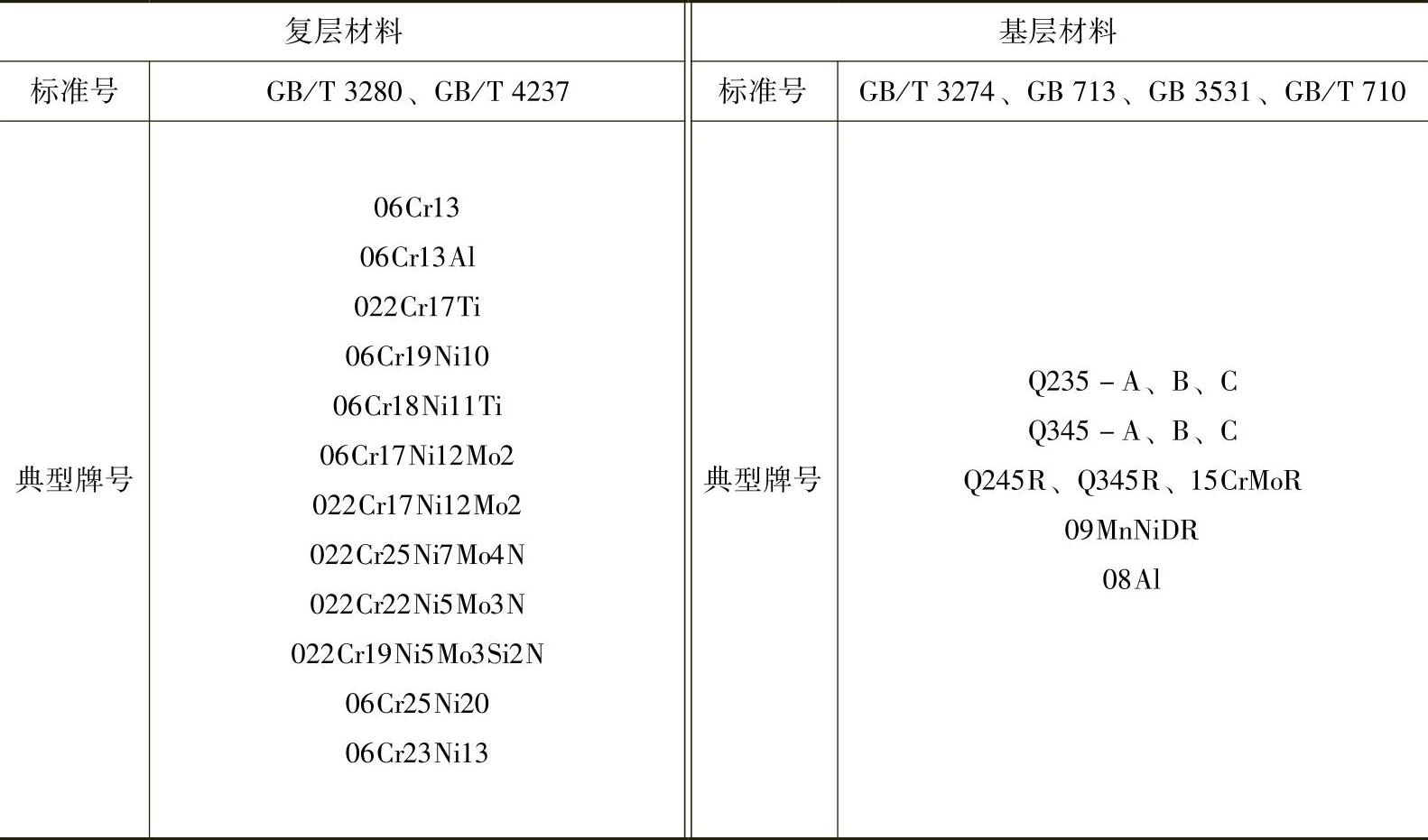

表5-30 不锈钢复合中厚板复层和基层的材料（GB/T 8165—2008）

(www.daowen.com)

注：根据需方要求也可选用此表以外的牌号，其材料的组合由需方决定。复层和基层钢板均要符合各自相应标准的合格钢板，应有质量证明书或其复印件。

4.不锈钢复合中厚钢板的力学性能

不锈钢复合中厚钢板的复层和基层的化学成分应符合其各自牌号的化学成分。复合中厚钢板的力学性能、界面抗剪强度、冲击功和弯曲试验应满足表5-31和表5-32所列的各项要求。

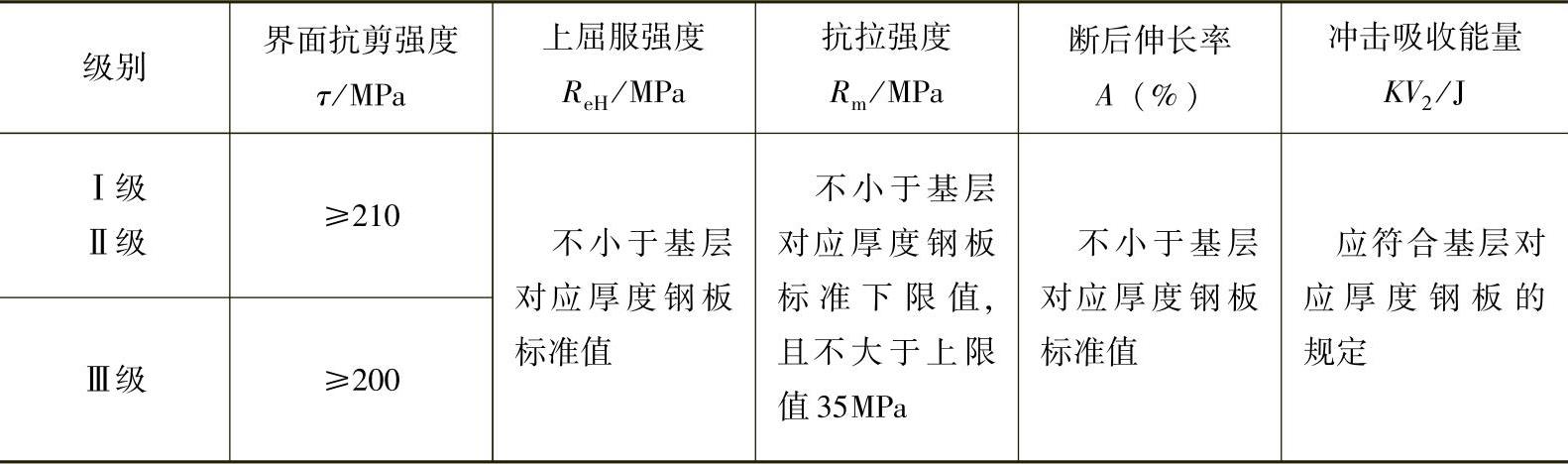

表5-31 不锈钢复合中厚钢板力学性能（摘自GB/T 8165—2008）

注：屈服现象不明显时，按基层钢板的屈服强度下限。

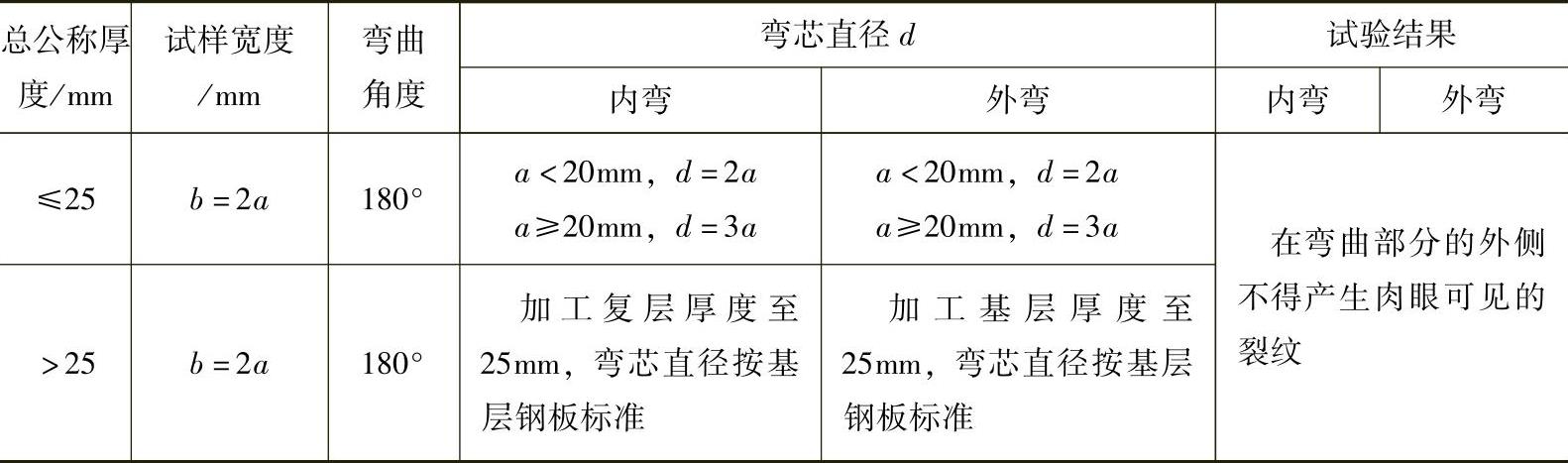

表5-32 不锈钢复合中厚钢板的弯曲试验（摘自GB/T 8165—2008）

注：a为复合钢板总公称厚度。
