实芯焊丝就是用钢棒经过多次轧制和拉拔制成焊接时所需要的不同直径的焊丝，其横截面为实芯。它是气体保护焊和埋弧焊中常用的焊接材料，也是焊条焊芯的原料。

不锈钢气体保护焊接方法有下列形式：非熔化极气体保护电弧焊，即钨极惰性气体保护焊简称TIG焊；熔化极气体保护焊，它包括熔化极非惰性气体保护焊（CO₂）即熔化极活性气体保护焊（简称MAG焊）和熔化极惰性气体保护焊（简称MIG焊）。

不锈钢棒直径和钢丝盘内径均有一定要求，分别见表2-17、表2-18和表2-19。其中，钢丝直径和钢丝盘内径是气体保护焊熔化极焊接方法提出的特殊要求。钢丝应规整，不得散乱。

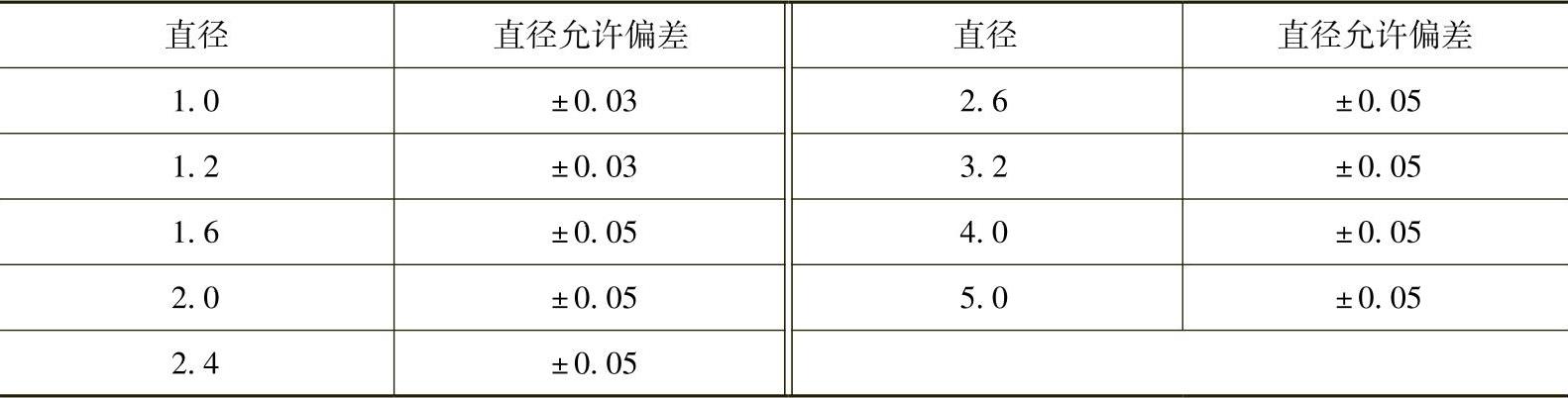

表2-17 钢棒直径及其允许偏差 （单位：mm）

注：钢棒长度为1000mm，其允许偏差为⁺⁵⁰₀mm。

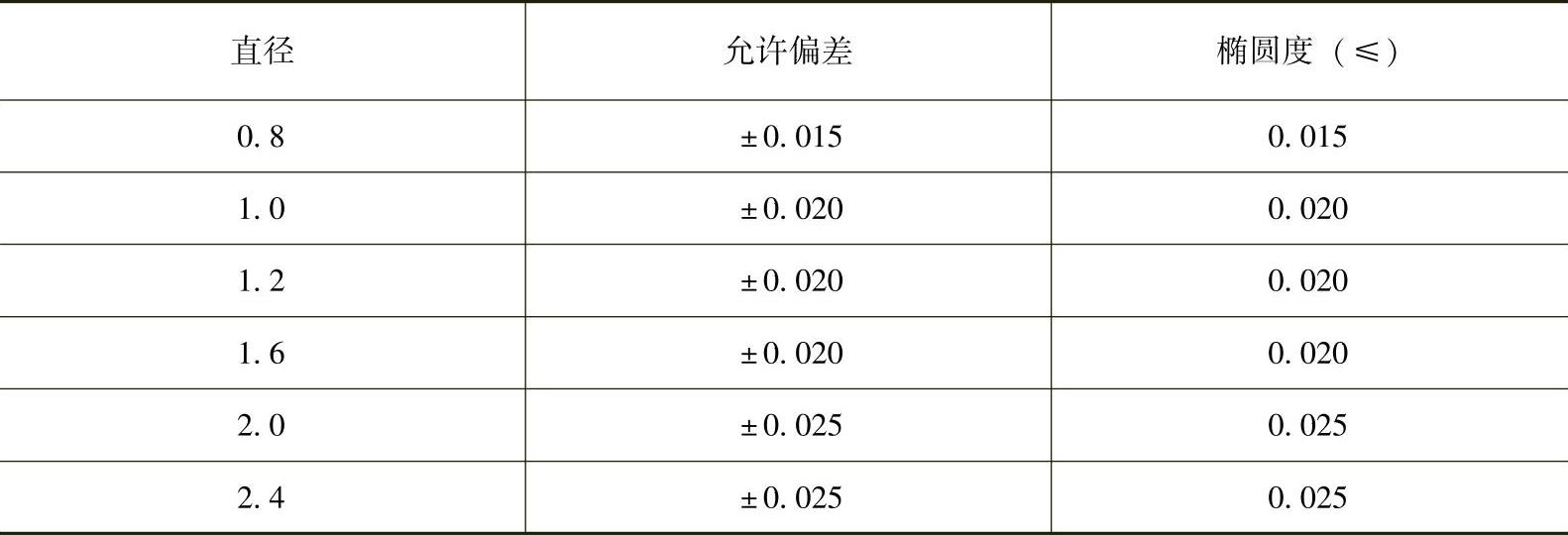

表2-18 钢丝直径及其允许偏差和椭圆度 （单位：mm）

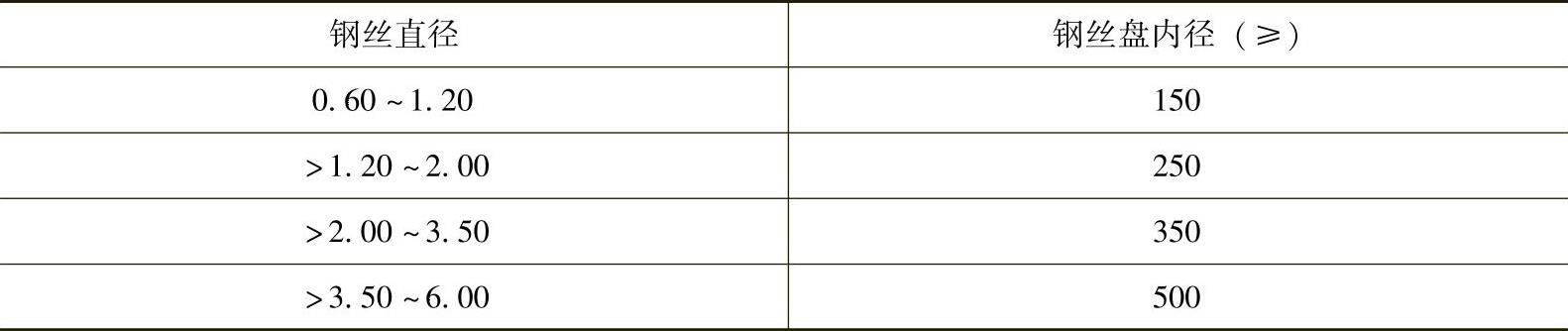

表2-19 钢丝盘内径 （单位：mm）

TIG焊是最为普遍的钨极惰性气体保护焊焊接不锈钢的方法之一。它是用钨极作为电极通过不加填充焊丝或加填充焊丝，在惰性气体保护焊气氛中进行的焊接。所谓不加填充焊丝焊接，就是将被焊母材金属直接加热熔化，待熔池凝固后而形成的焊接接头。它广泛用于薄板的焊接。加填充金属焊丝焊接，可通过从母材金属裁剪截取细条作为填充焊丝，也可选用表4-18和表4-19中的专用焊丝和钢棒。保护气体选用纯氩，它是一种很好的惰性气体，焊丝和母材熔化后成为焊缝的过程中不会显著氧化，所以焊丝熔化后化学成分基本不变，即焊丝的化学成分就是焊缝金属的化学成分。TIG焊接时热输入小，焊接接头强度和韧性、塑性都优良，很容易满足各方面的性能要求。

MIG焊是焊接不锈钢机械化程度较高的方法之一，适用于薄不锈钢板、中厚度不锈钢板的焊接。为了改善电弧特性，在Ar气中混入适量O₂或CO₂，即成为MAG焊接方法。焊接超低碳不锈钢时不能采用φ（Ar）95%+φ（CO₂）5%混合气体，只可采用φ（Ar）98%+φ（O₂）2%混合气体。这是因为CO₂气的渗入，会使焊缝增碳，不利于焊接接头的耐蚀性。无论MIG焊还是MAG焊，必须选用惰性气体保护焊接专用钢丝。(www.daowen.com)

焊接用不锈钢焊丝的主要用途见表2-20。

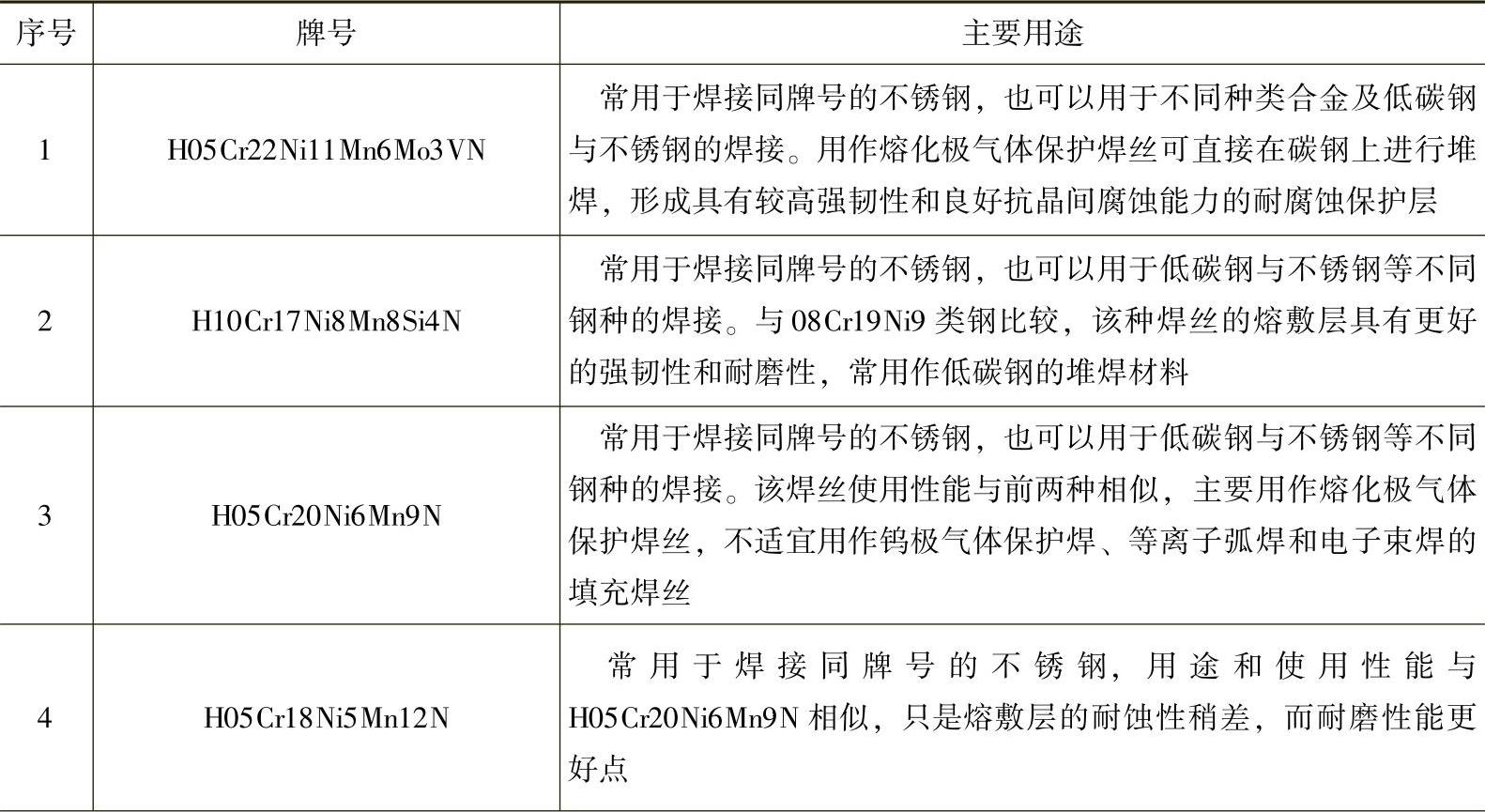

表2-20 焊接用不锈钢焊丝的主要用途

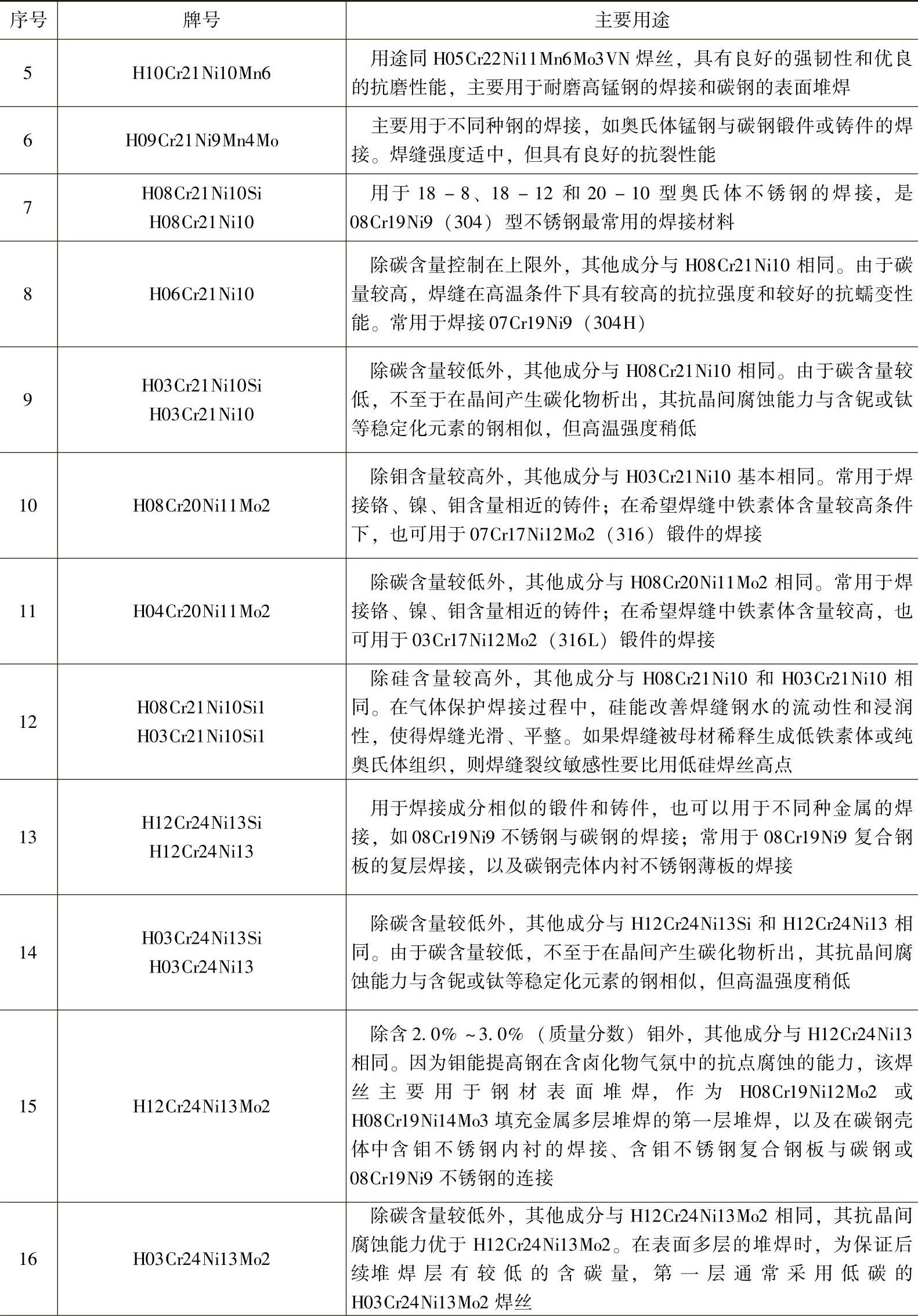

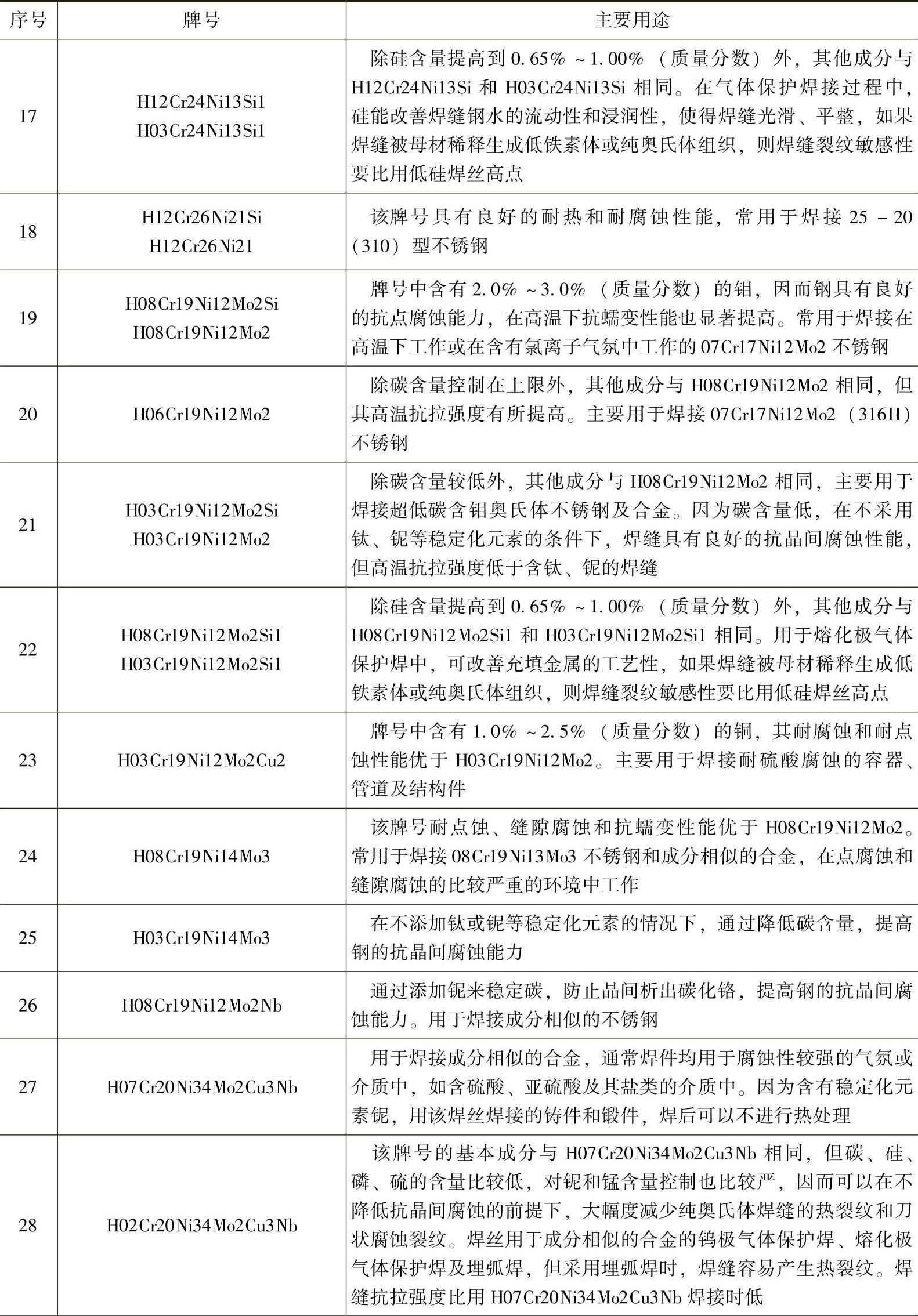

（续）

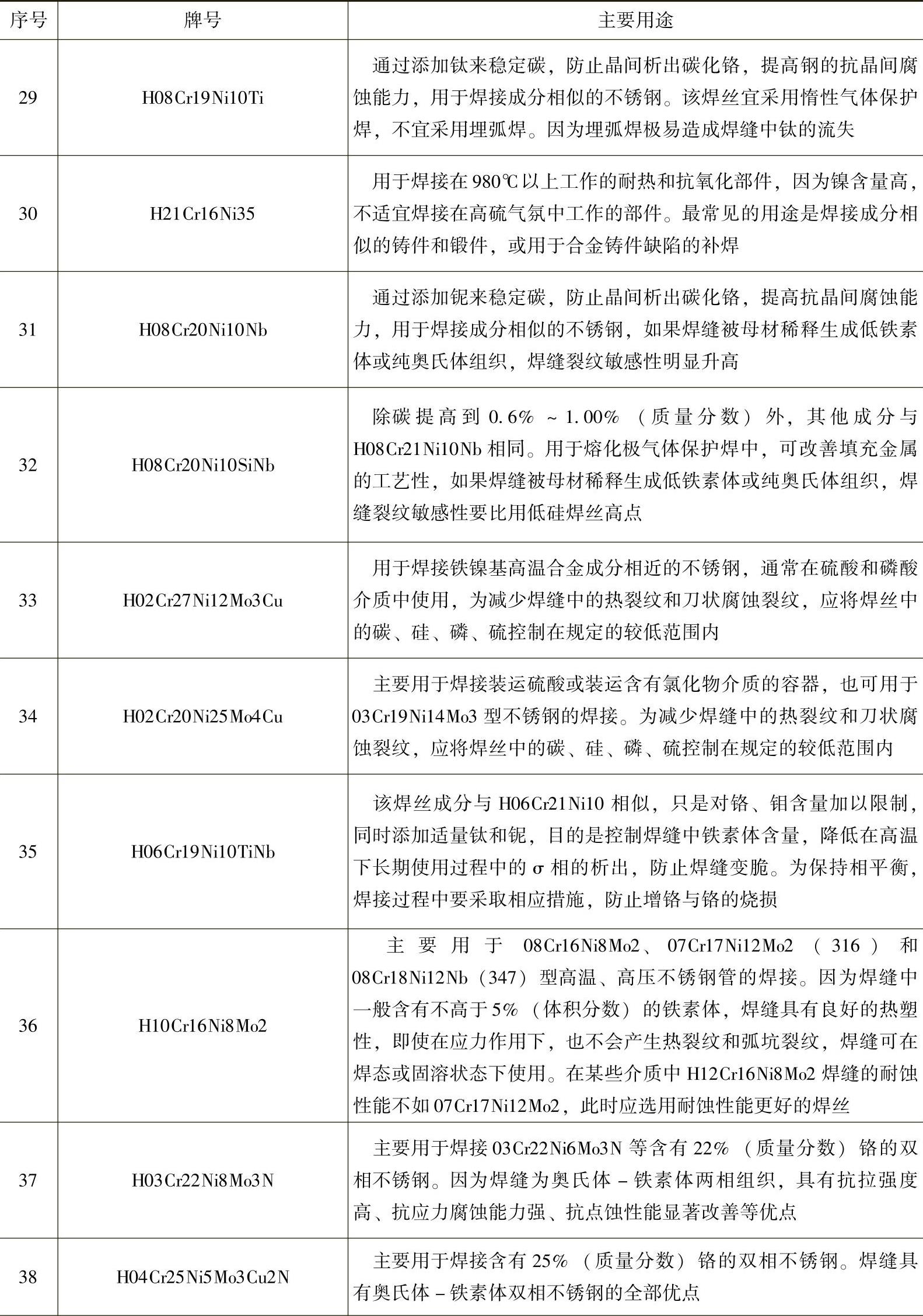

（续）

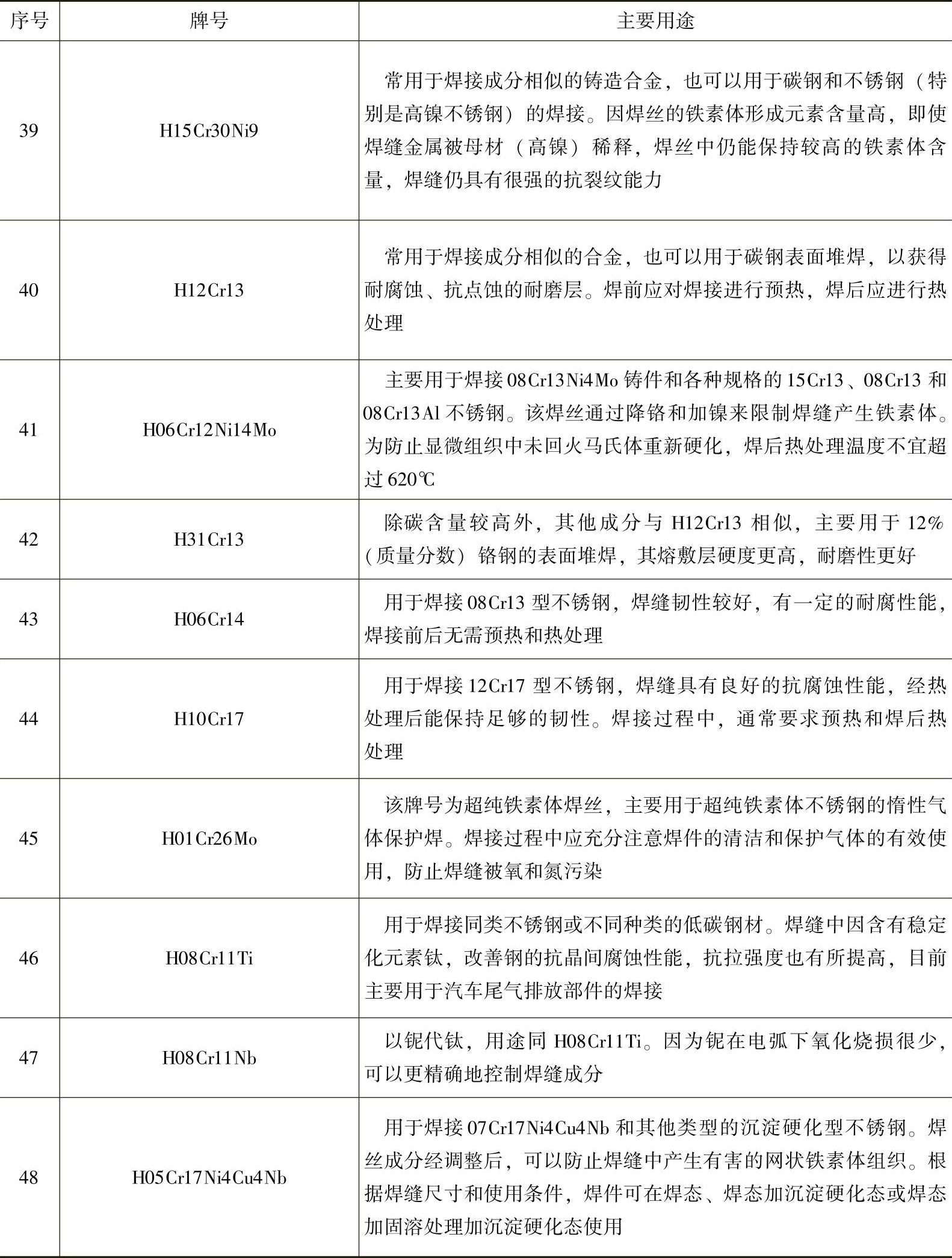

（续）

（续）
