对埋弧焊用焊丝的选择，既要考虑到焊剂成分的影响，又要考虑到母材金属的影响，所以焊丝和焊剂的组合起到一个重要的作用。为了得到不同的焊缝金属化学成分，可以通过同一种焊剂与几种不同成分的焊丝组合达到；同样也可以通过用同一种焊丝与几种不同成分的焊剂配合来达到。我国制定了《埋弧焊用不锈钢焊丝和焊剂》国家标准GB/T 17854—1999（根据JIS Z3324—1988《不锈钢埋弧焊实芯焊丝及焊剂》制定的，在技术内容上与其标准等效），对焊丝-焊剂组合有下列规定：

1.焊丝-焊剂组合的编制方法

字母“F”表示焊剂，“F”后面的数字表示熔敷金属种类代号，若有特殊要求的化学成分，该化学成分用元素符号表示，放在数字的后面；“-”后面表示焊丝的牌号。

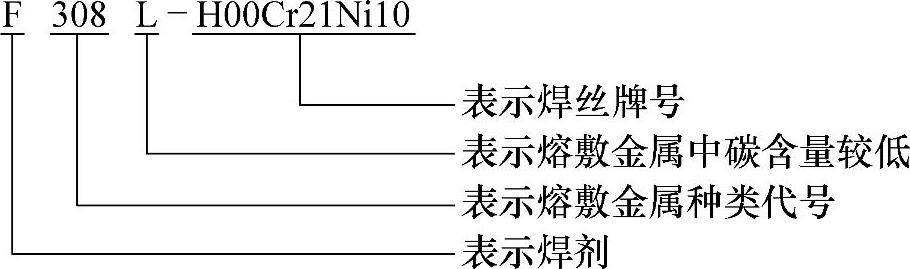

完整的焊丝-焊剂型号举例如下：

2.焊丝-焊剂组合的熔敷金属化学成分和力学性能（见表2-15和表2-16）

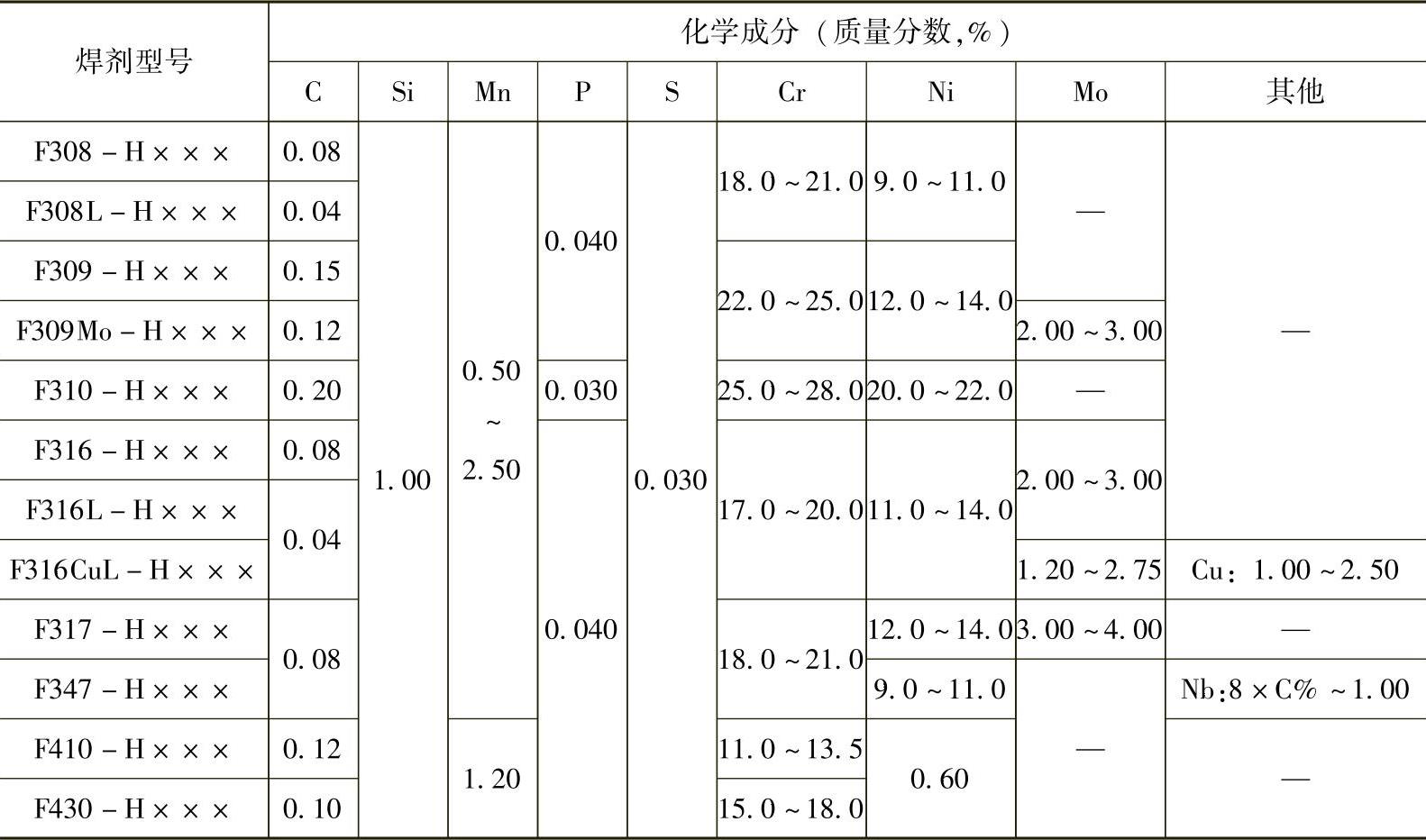

表2-15 熔敷金属化学成分

注：1.表中单值均为最大值。(www.daowen.com)

2.焊剂型号中的字母L表示碳含量较低。

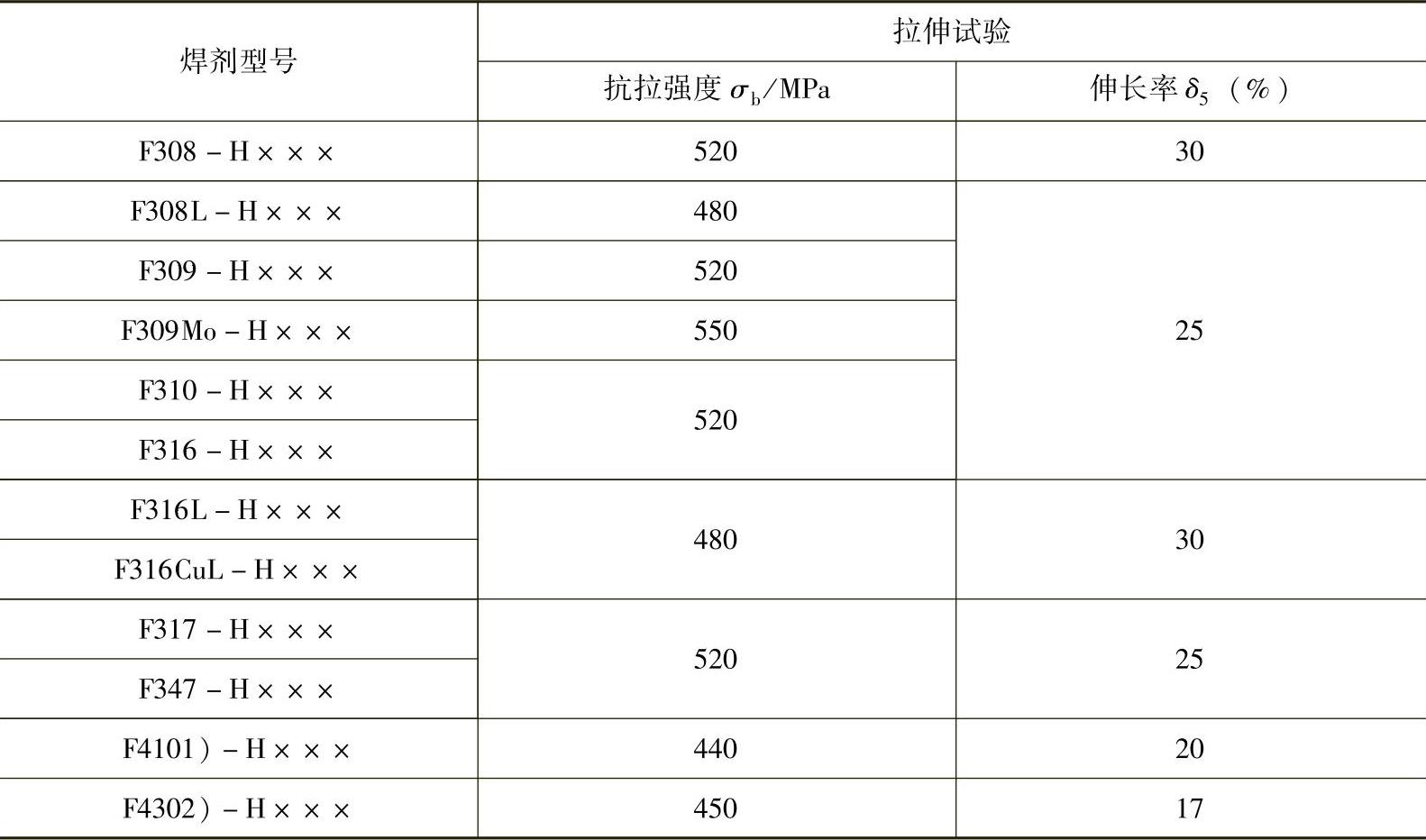

表2-16 熔敷金属力学性能

注：1.试样加工前经840～870℃加热2h后，以小于55℃/h的冷却速度炉冷至590℃，随后空冷。

2.试样加工前经760～785℃加热2h后，以小于55℃/h的冷却速度炉冷至590℃，随后空冷。

3.表中的数值均为最小值。

通常埋弧焊用焊丝与母材化学成分相近，只是焊丝化学成分中铬、镍含量比母材金属略高，而碳含量要低于母材金属。这主要考虑到焊接过程中合金元素的损失和提高焊接接头的耐蚀性。焊接铁素体型不锈钢时，可采用H06Cr14（或H10Cr17）焊丝；焊接马氏体型不锈钢可采用H03Cr21Ni10或H08Cr20Ni10Nb焊丝；焊接18-8型奥氏体不锈钢应采用H03C21Ni10或H03Cr19Ni12Mo2焊丝进行焊接，均能得到满意的焊接接头。
