由于我国矿产资源比较丰富，又随着冶炼技术不断提高，我国国家标准中不锈钢的种类繁多，与国外部分不锈钢牌号对照见表1-10。

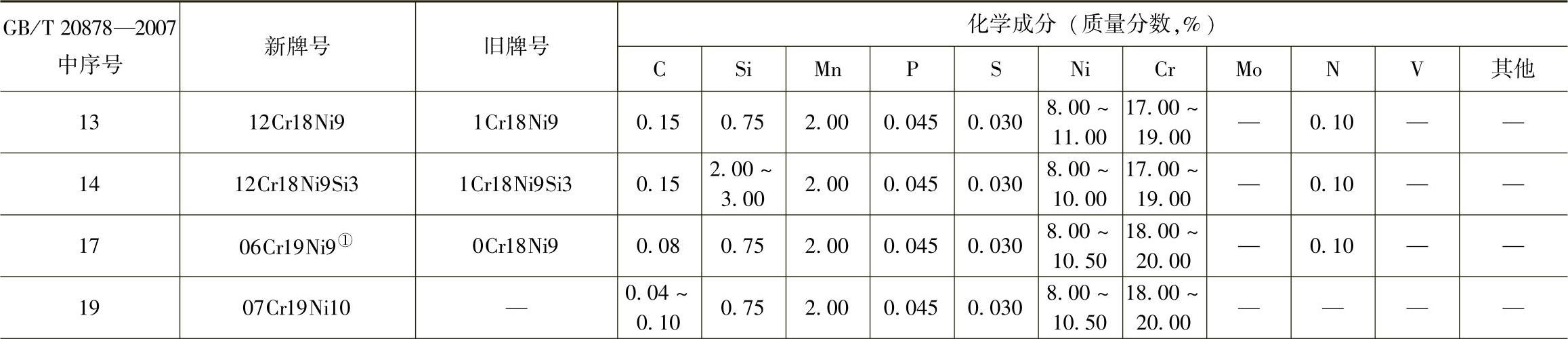

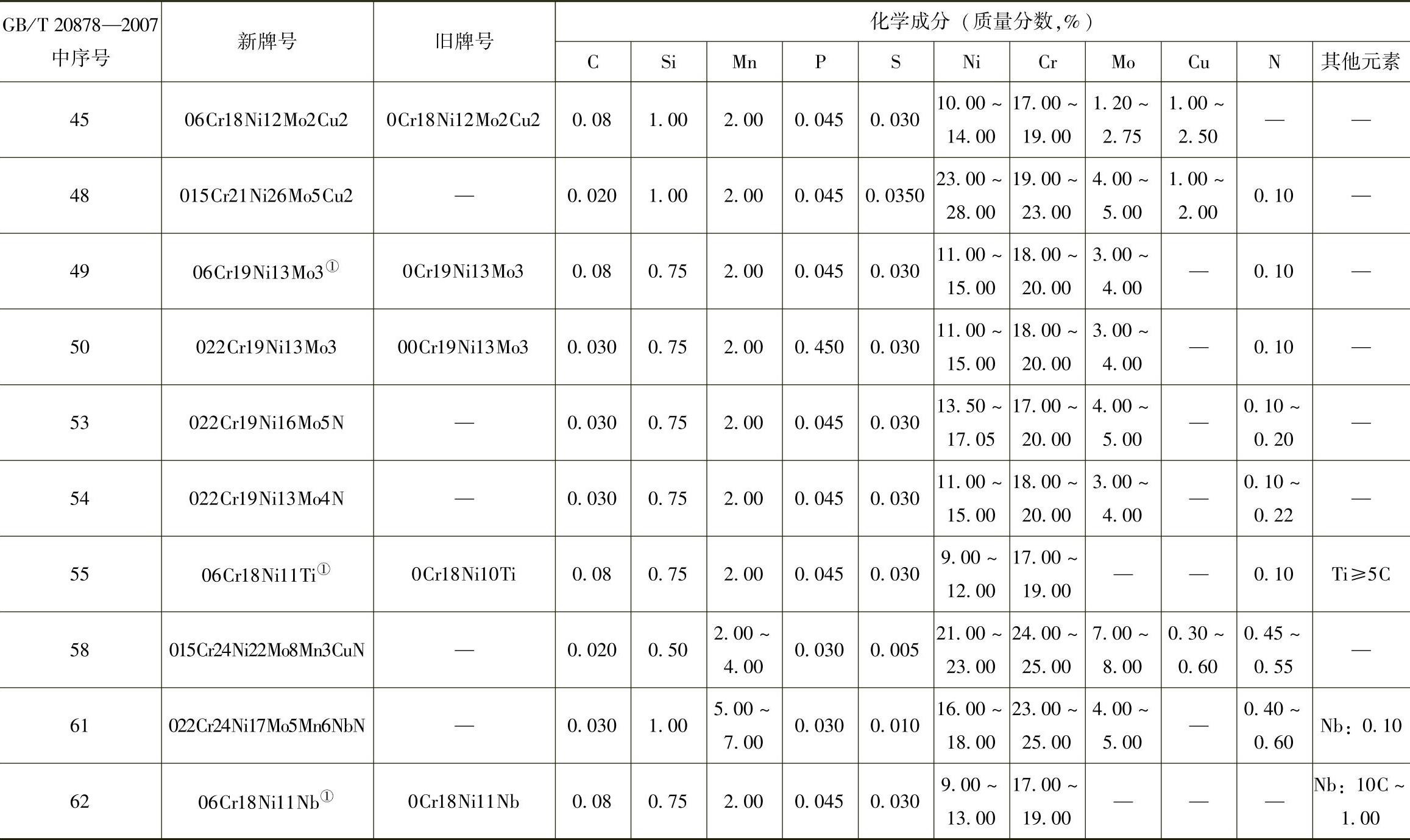

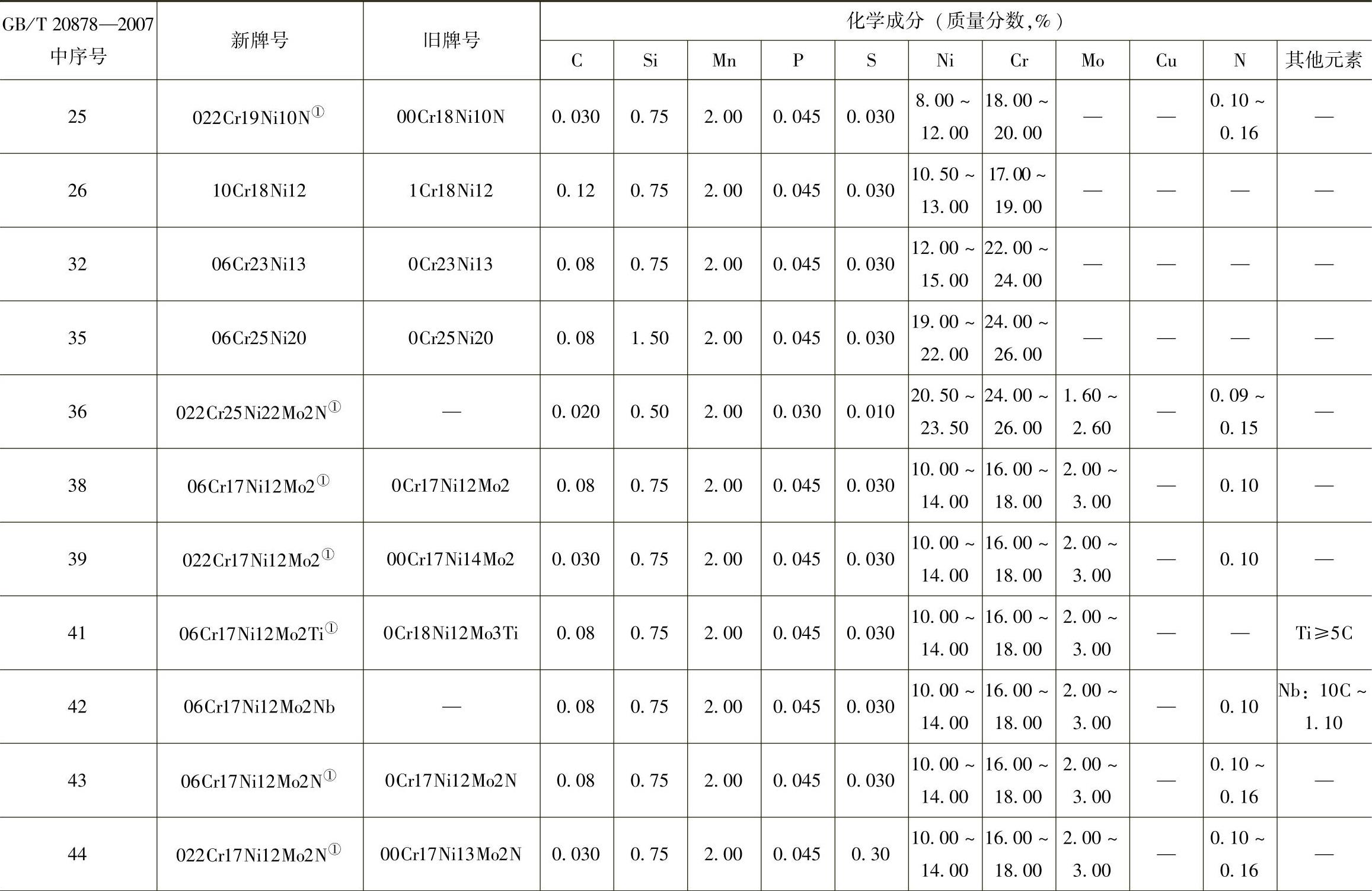

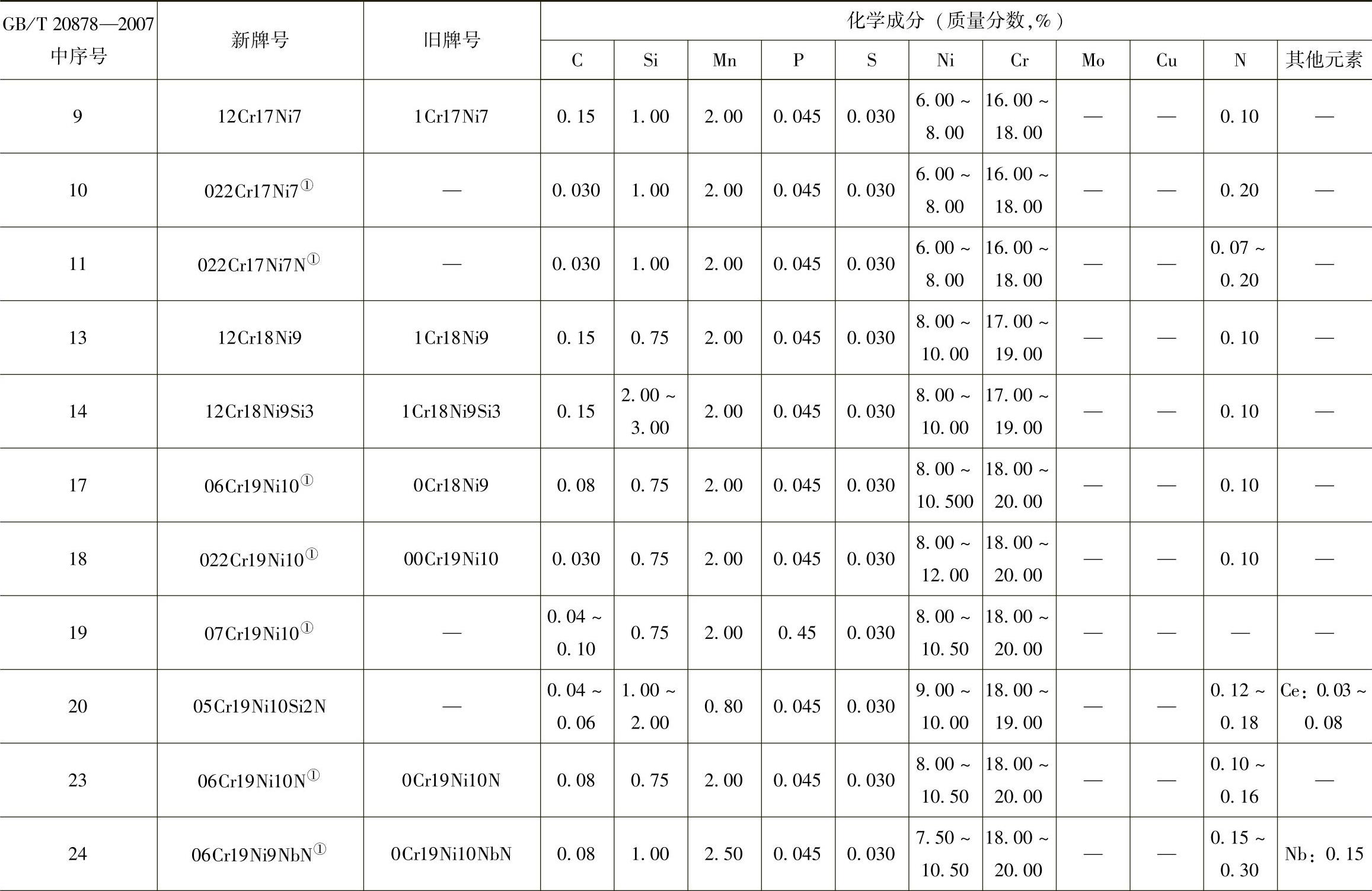

表1-1 不锈钢冷轧和热轧钢板中的奥氏体型钢的化学成分（GB/T 3280—2007，GB/T 4237—2007）
（续）
（续）
①为相对于GB/T 20878—2007调整化学成分的牌号。
注：表中所列成分除标明范围或最小值，其余均为最大值。

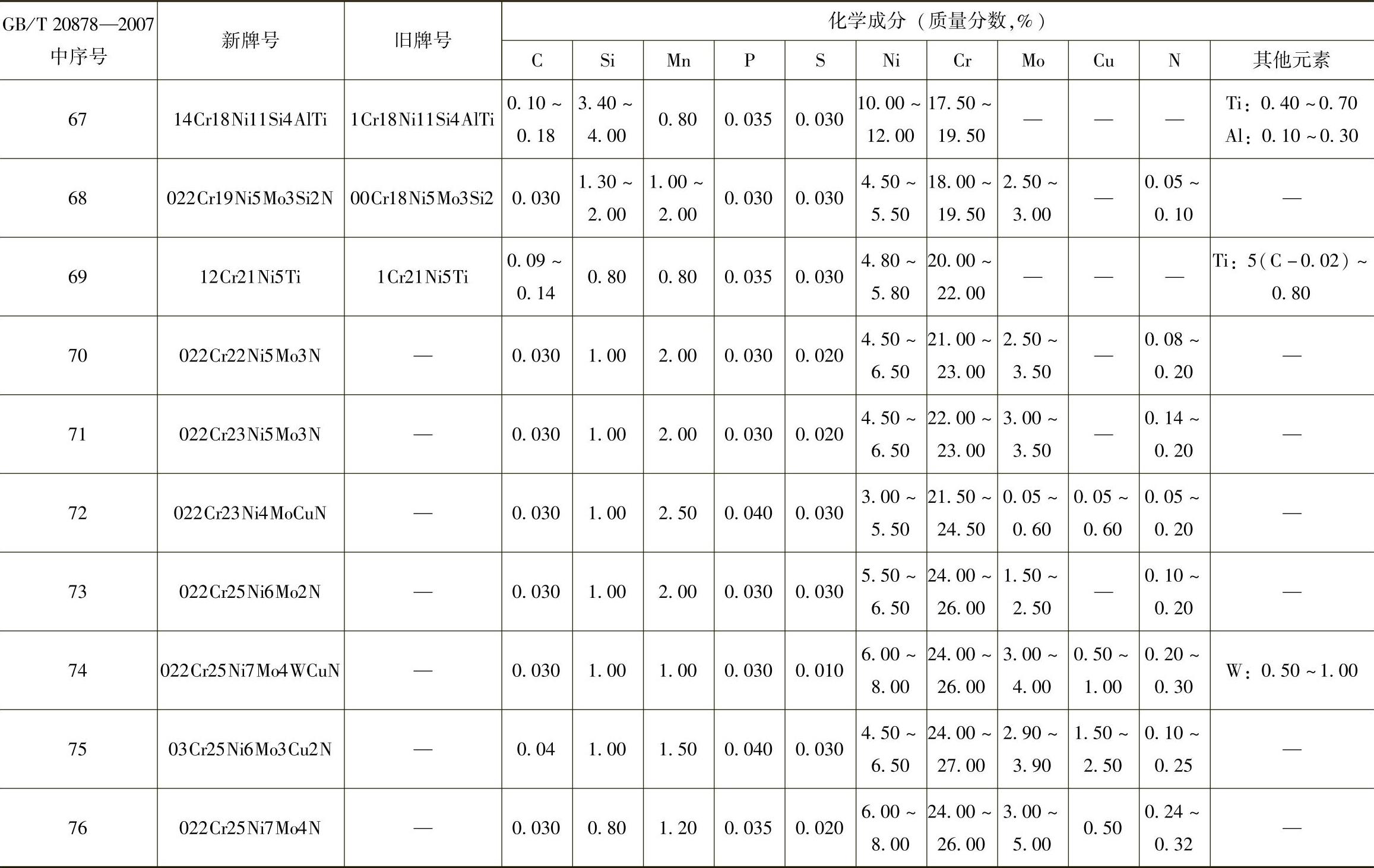

表1-2 不锈钢冷轧和热轧钢板中的奥氏体-铁素体型钢的化学成分（GB/T 3280—2007，GB/4237—2007）
注：表中所列成分除标明范围或最小值，其余均为最大值。

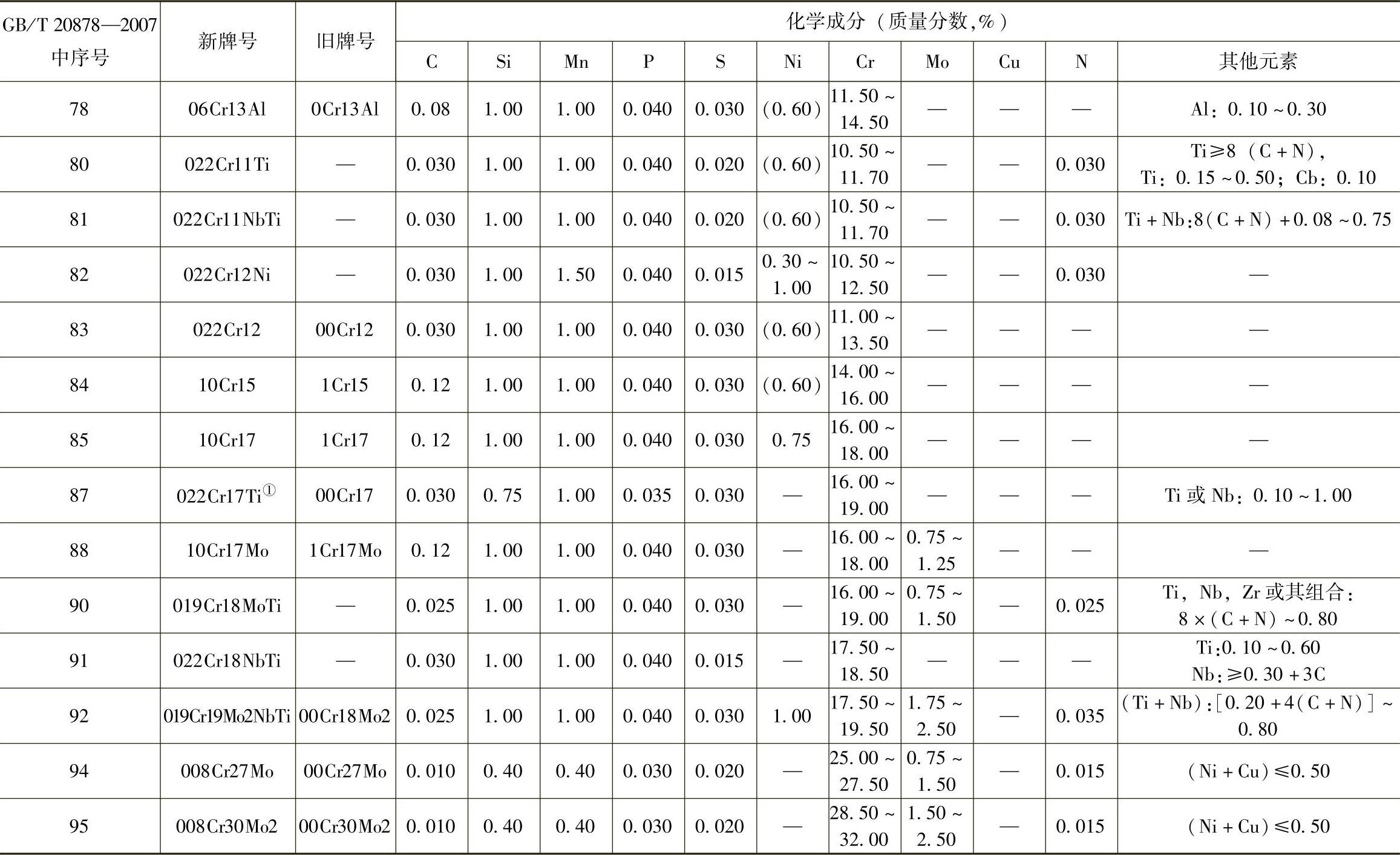

表1-3 不锈钢冷轧和热轧钢板中的铁素体型钢的化学成分（GB/T 3280—2007，GB/T 4237—2007）
①相对于GB/T 20878—2007调整化学成分的牌号。
注：表中所列成分除标明范围或最小值，其余均为最大值。括号内值为允许含有的最大值。

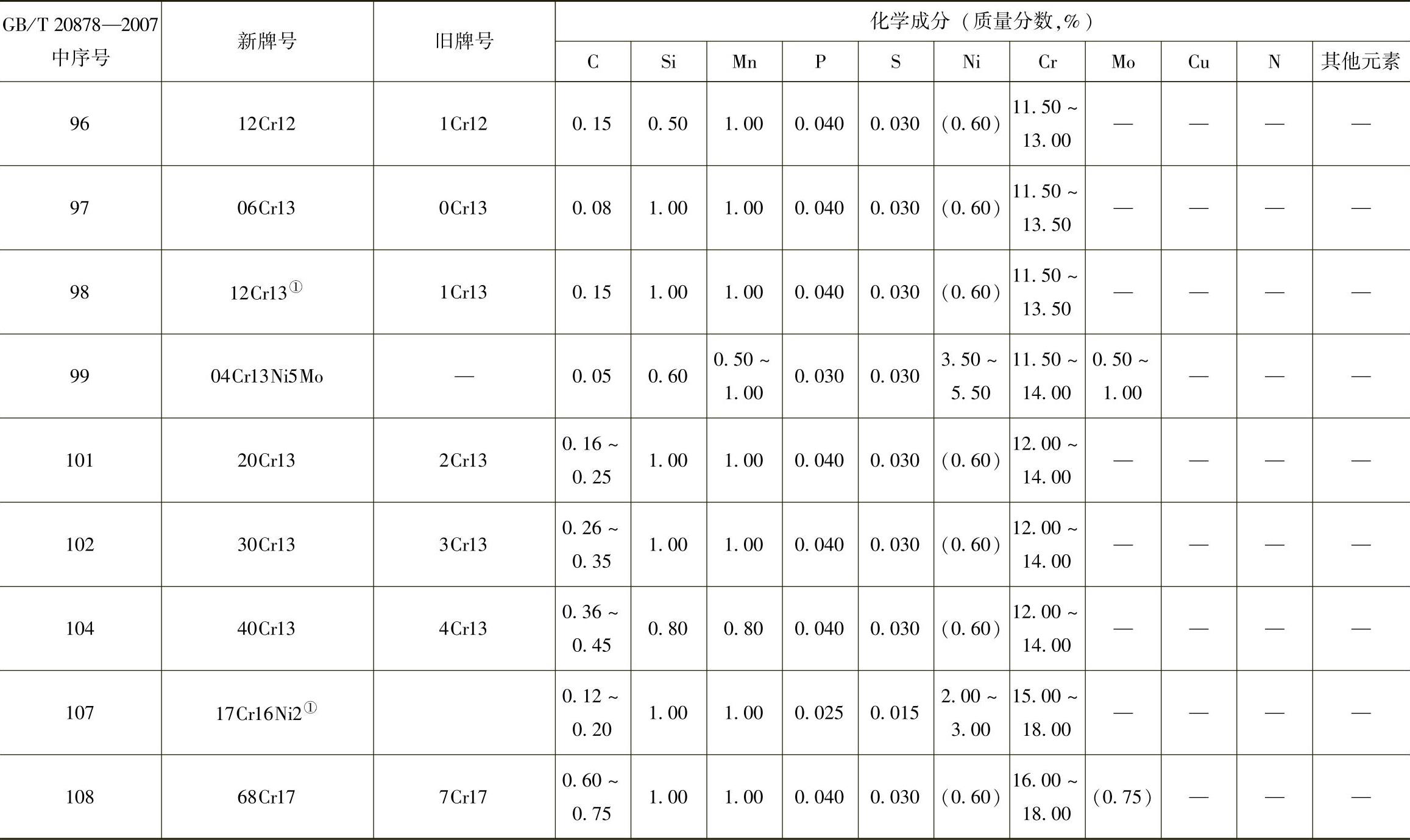

表1-4 不锈钢冷轧和热轧钢板中的马氏体型钢的化学成分（GB/T 3280—2007，GB/T 4237—2007）
①相对于GB/T 20878—2007调整化学成分的牌号。
注：表中所列成分除标明范围或最小值，其余均为最大值。括号内值为允许含有的最大值。

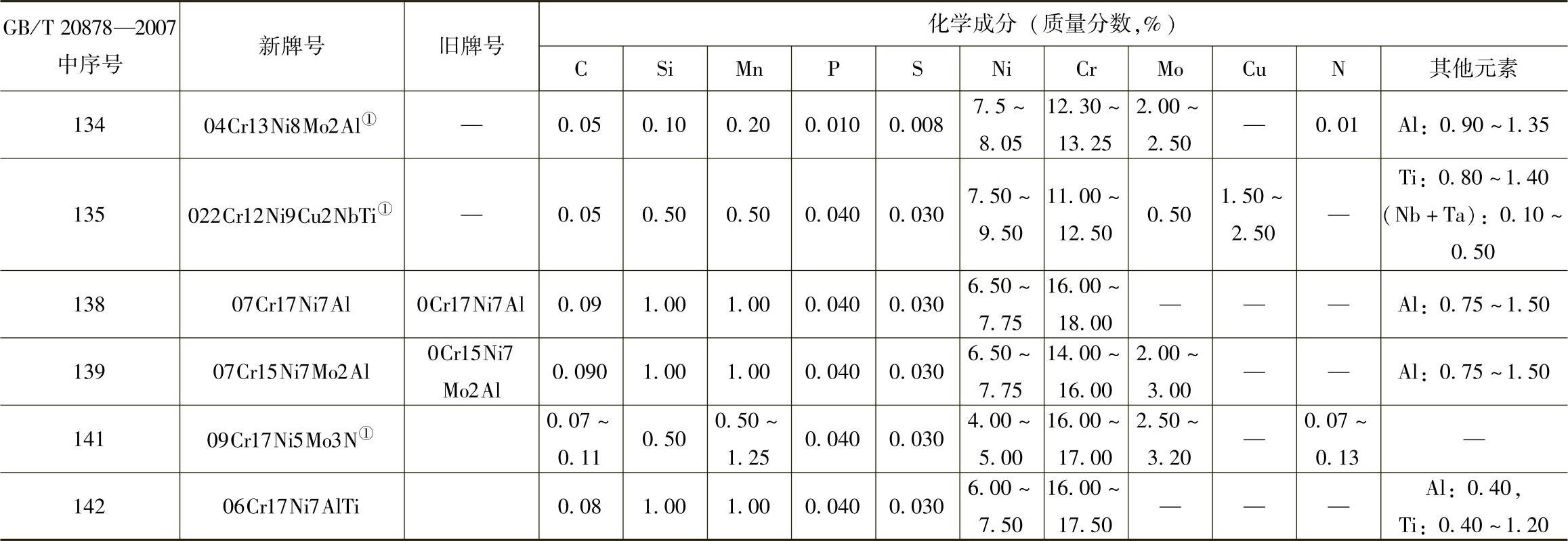

表1-5 不锈钢冷轧和热轧钢板中的沉淀硬化型钢的化学成分（GB/T 3280—2007，GB/T 4237—2007）
(www.daowen.com)
①相对于GB/T 20878—2007调整化学成分的牌号。
注：表中所列成分除标明范围或最小值，其余均为最大值。

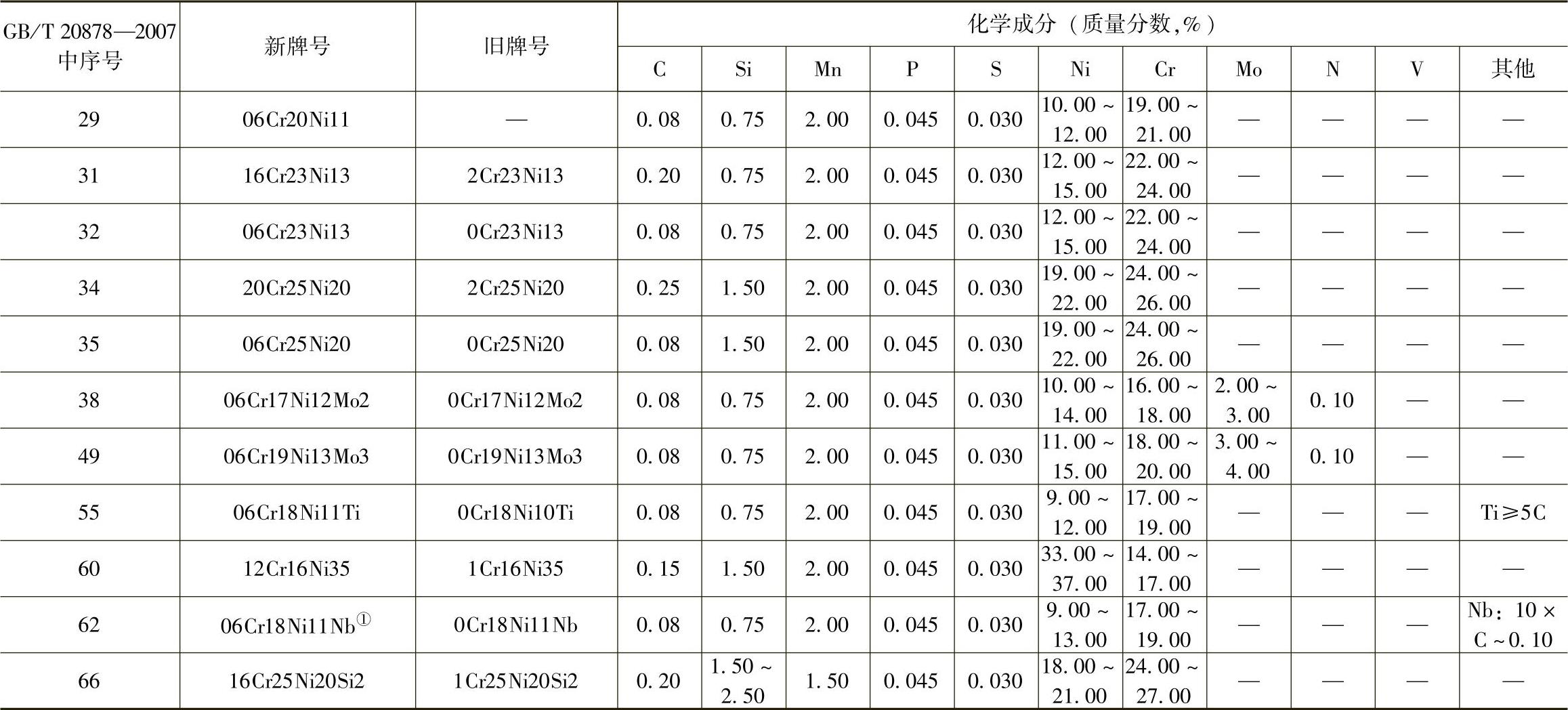

表1-6 奥氏体型耐热钢的化学成分（GB/T 4238—2007）
（续）
①相对于GB/T 20878调整化学成分的牌号。

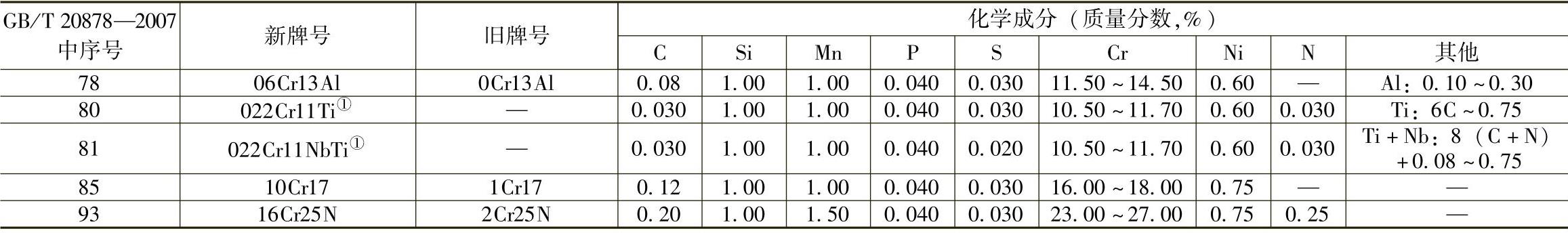

表1-7 铁素体型耐热钢的化学成分（GB/T 4238—2007）
①相对于GB/T 20878—2007调整化学成分的牌号。

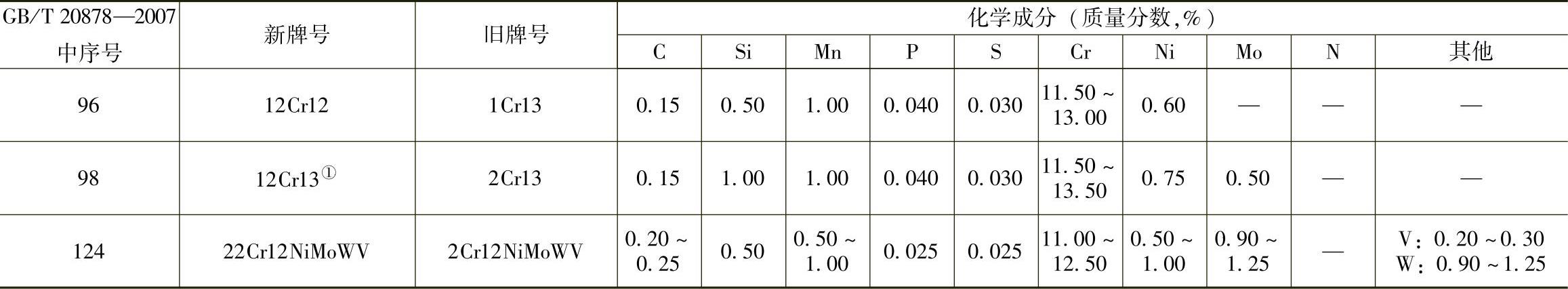

表1-8 马氏体型耐热钢的化学成分（GB/T 4238—2007）
①相对于GB/T 20878—2007调整化学成分的牌号。

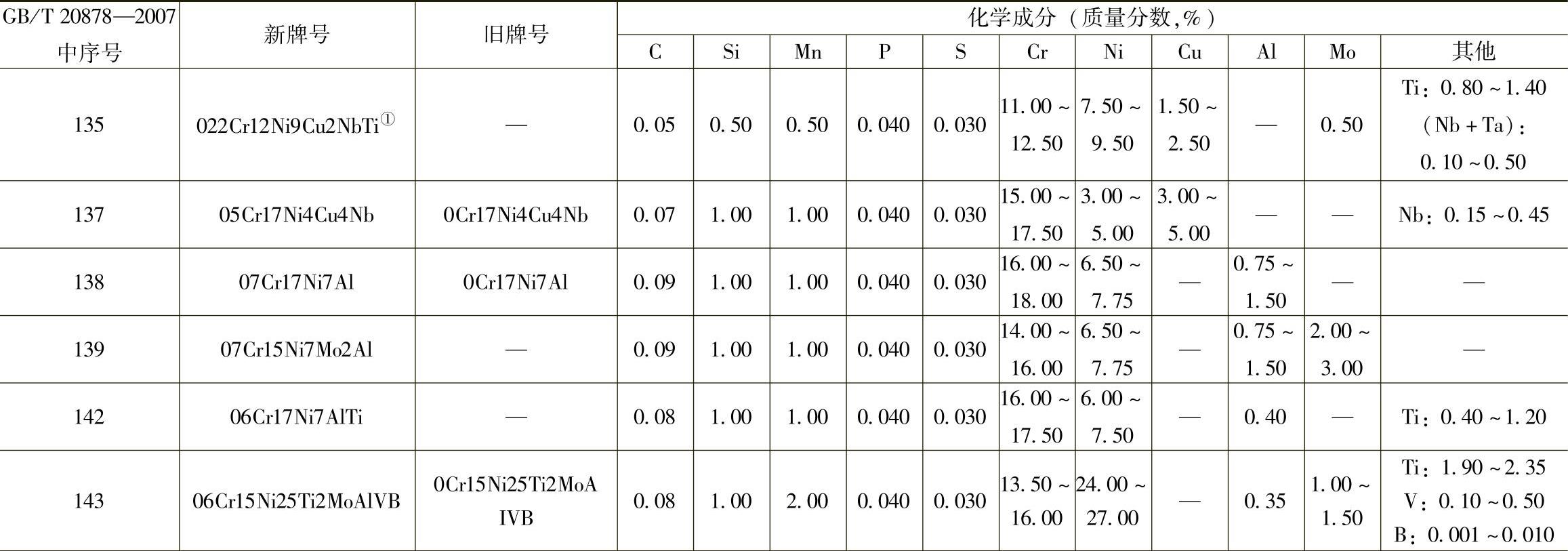

表1-9 沉淀硬化型耐热钢的化学成分（GB/T 4238—2007）
①相对于GB/T 20878调整化学成分的牌号。
注：表中所列成分除标明范围或最小值外，其余均为最大值。

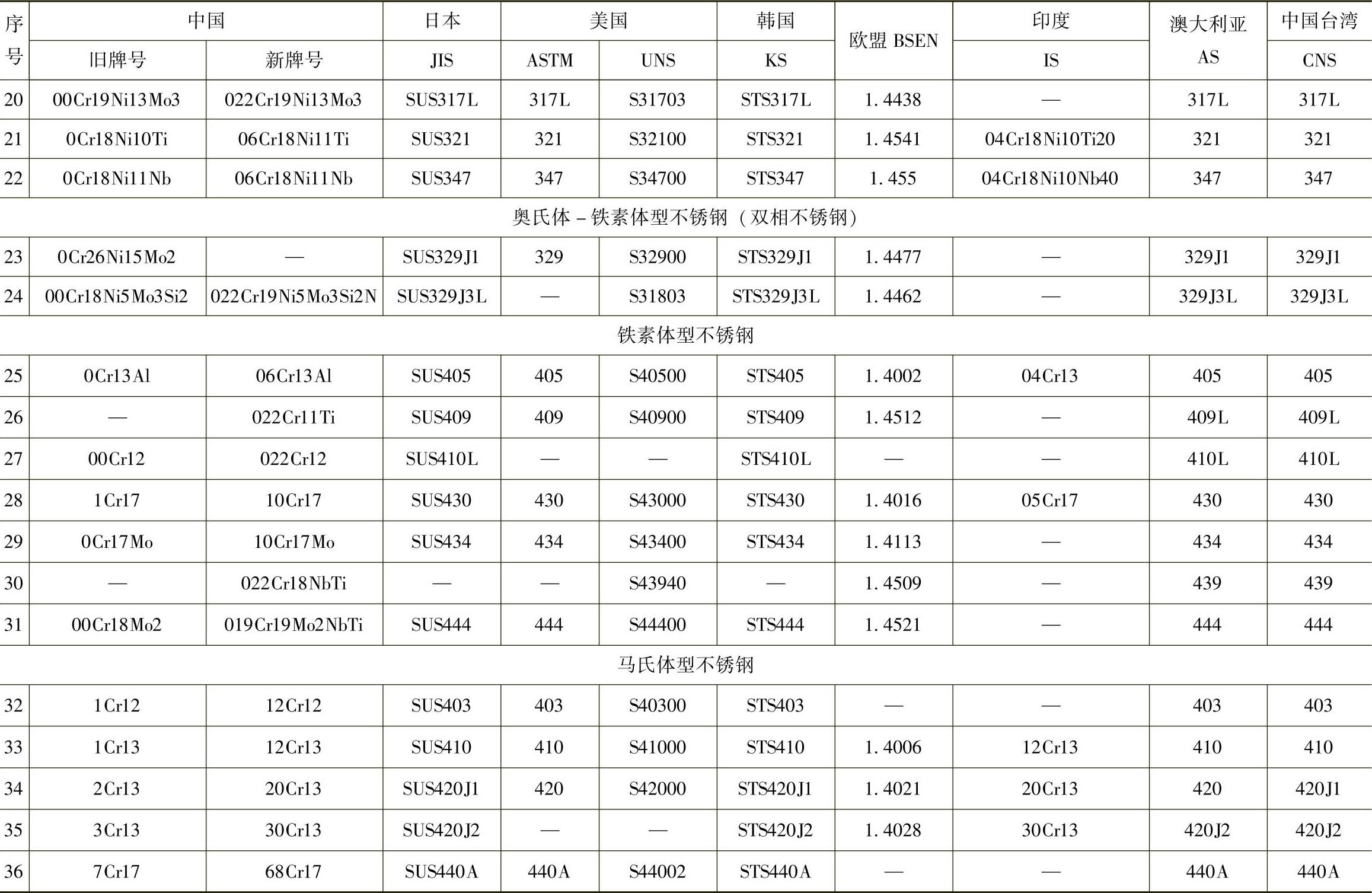

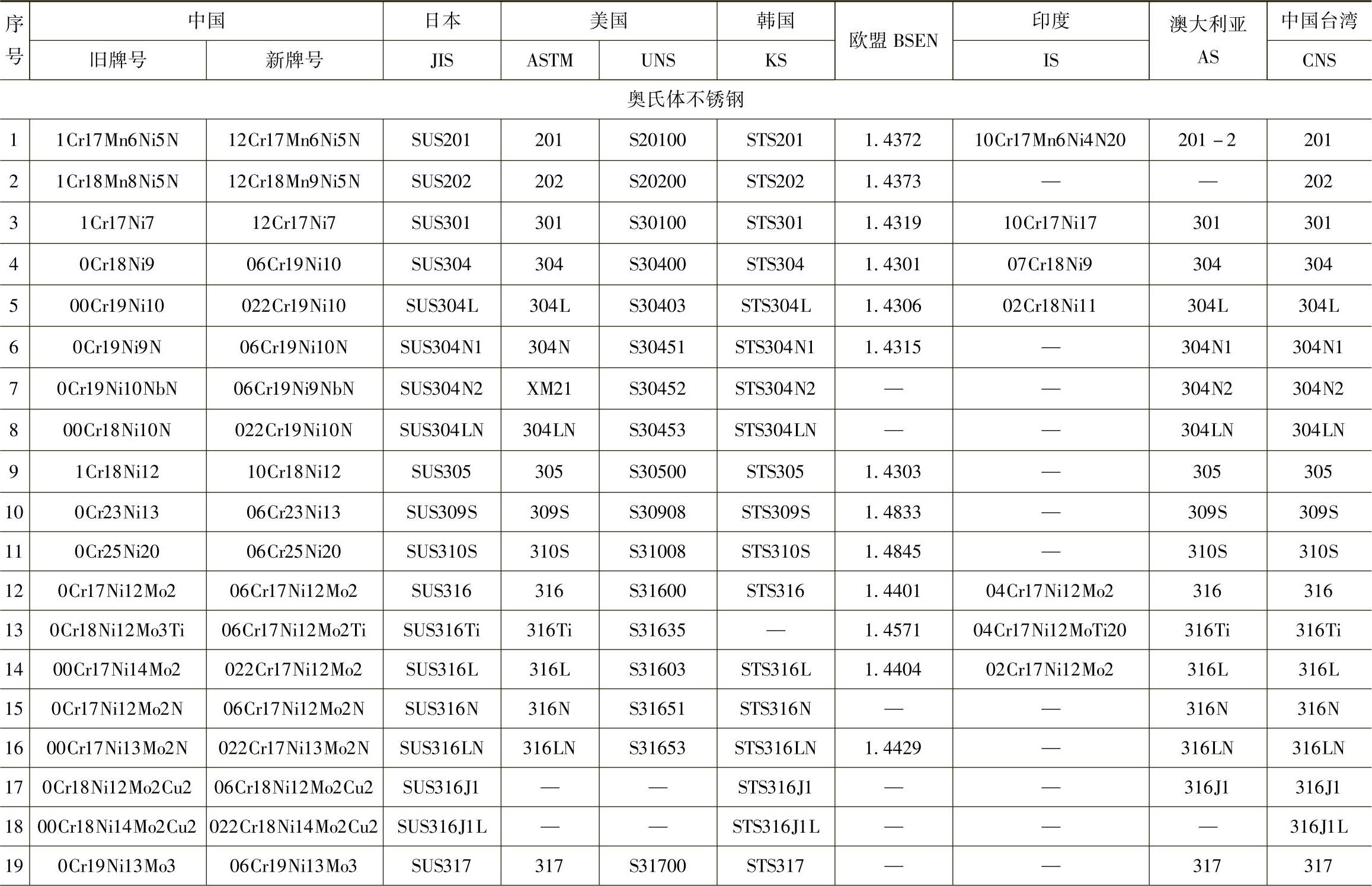

表1-10 我国不锈钢牌号与境外部分不锈钢牌号对照表
（续）
免责声明：以上内容源自网络，版权归原作者所有，如有侵犯您的原创版权请告知，我们将尽快删除相关内容。
