学习目标

1.掌握电控单体泵喷油器拆装与检测方法

2.掌握泵体单元拆装技能

3.学会诊断电控单体泵柴油机常见故障

基础知识

一、喷油器检修

1.拆装

1）清洁喷油器和高压油管周围区域。

2）松开高压油管两端的锁紧螺母，取下高压油管，并妥善保管。

3）松开喷油器压板螺栓，取下压板。

4）取出喷油器和密封垫圈。

2.喷油器开启压力检查

1）将喷油器安装到喷油器检验仪上。

2）开启测压计，慢慢压下喷油器杠杆，在压力表指针突然下降点的压力即为开启压力。开启压力规范值为220～230bar（大柴道依茨发动机）。当喷油压力低于规范值时，应进行压力调整；如果为不可调型，则需要更换喷油器。

3）将压力调整至接近开启压力，按住压杆不动，观察喷油器是否有滴油现象，如果滴油，则更换喷油器。

3.安装

1）清洁喷油器安装孔，更换喷油器密封垫圈。

2）将喷油器装入安装孔中，安装压板，拧紧固定螺栓。

二、EUP泵体单元（雷沃发动机WP2000单体组合泵）的更换

1.拆卸(www.daowen.com)

更换泵体单元时，先交替松开锁紧螺母，然后盘转曲轴，靠凸轮顶出泵体单元；取出泵体单元、柱塞、大弹簧和大弹簧座（图12-8）。

2.装配

将柱塞与大弹簧、大弹簧座连接好后放到泵体内。将泵体单元放入泵箱内，转动凸轮轴使凸轮旋转到低点，将法兰穿过双头螺柱，直到双头螺柱螺纹露出，交替拧紧锁紧螺母。

三、EUP泵体单元电磁铁的更换

将电磁铁后盖拧开，依次取下电磁铁和电磁铁密封圈（图12-9），更换电磁铁和电磁铁密封圈。装配前，将电磁铁密封圈套到电磁铁前端环槽上，给胶圈抹适量硅脂。装配时，电磁铁一定要装配到位，否则会造成漏油。最后拧紧电磁铁后盖，拧紧力矩为38～42N·m。

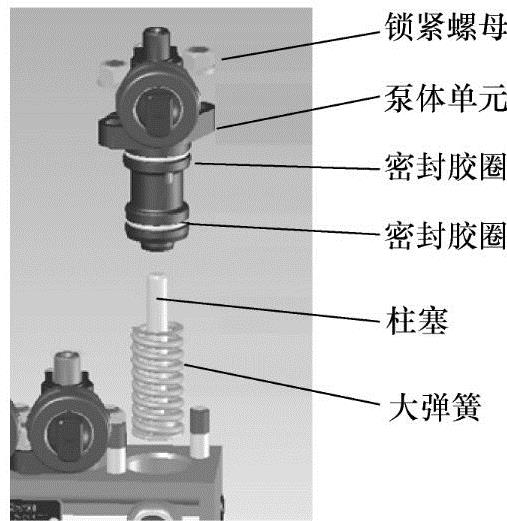

图12-8 拆卸泵单元

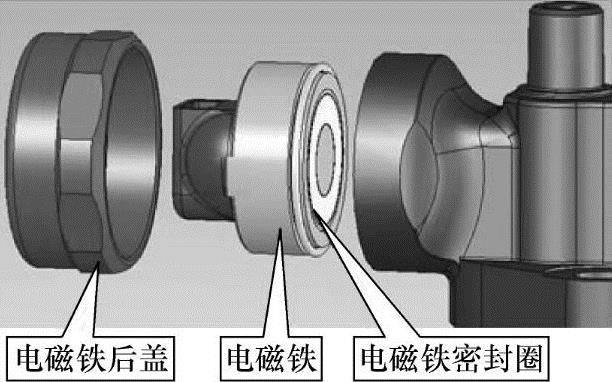

图12-9 电磁阀更换

维修案例

案例1

故障现象：一台装有玉柴YCA66D2国Ⅲ发动机（配备衡阳电控单体组合泵）的东风自卸车，拖动正常，但无法起动。

故障诊断与排除：松开进油管接头，用手油泵泵油、排气，有燃油排出，没有空气。单独使用凸轮轴或曲轴传感器也无法起动，再更换凸轮轴传感器和曲轴传感器也无效果。连接故障诊断仪读取故障码，无故障显示。松开第1缸的油管接头，电动机拖动发动机，没有油喷出。对低压油路全面拆检，拆下精滤后发现有结蜡现象（油品不佳），更换燃油、清理油路和油箱后，故障排除。

案例2

故障现象：一台装有玉柴YC4D140-30（国Ⅲ电控单体组合泵）发动机的客车，加油时冒黑烟。

故障诊断与排除：连接诊断仪，采集数据，无故障码，数据流也无异常。进行断缸检查，在松开第3缸高压油管插头时，发现冒黑烟现象消失。将第3缸喷油器与第1缸喷油器对调后运转发动机，3缸工作仍然不佳。更换第3缸EUP（泵单元）后，试车，冒烟现象消除。

你学会了吗？

1.如何拆装泵体单元？

2.如何使用喷油器检测仪检查喷油器？
