学习目标

1.了解电控单体泵柴油机类型

2.掌握电控单体泵柴油机燃油系统的结构及工作原理

基础知识

电控单体泵供油系统是时间控制的模块式结构，发动机每个气缸都配有一个单独的模块，主要组件有整体插入式高压泵、电磁阀、机械喷油器和高压油管。

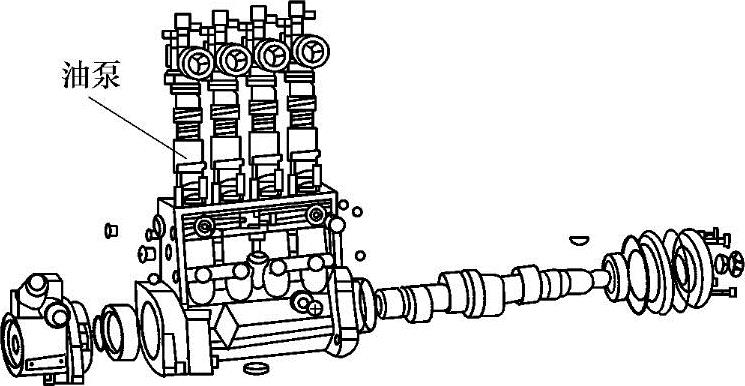

电控单体泵燃油系统核心部件是喷油泵。在结构形式上单体泵有外挂式单体泵和单体组合泵两种。单体组合泵外观上更像机械式喷油泵，不同之处在于单体组合泵各缸油泵之间相互独立，只是油泵驱动共用一根较短的凸轮轴，如图12-1为雷沃PhaSer发动机采用的单体组合泵。

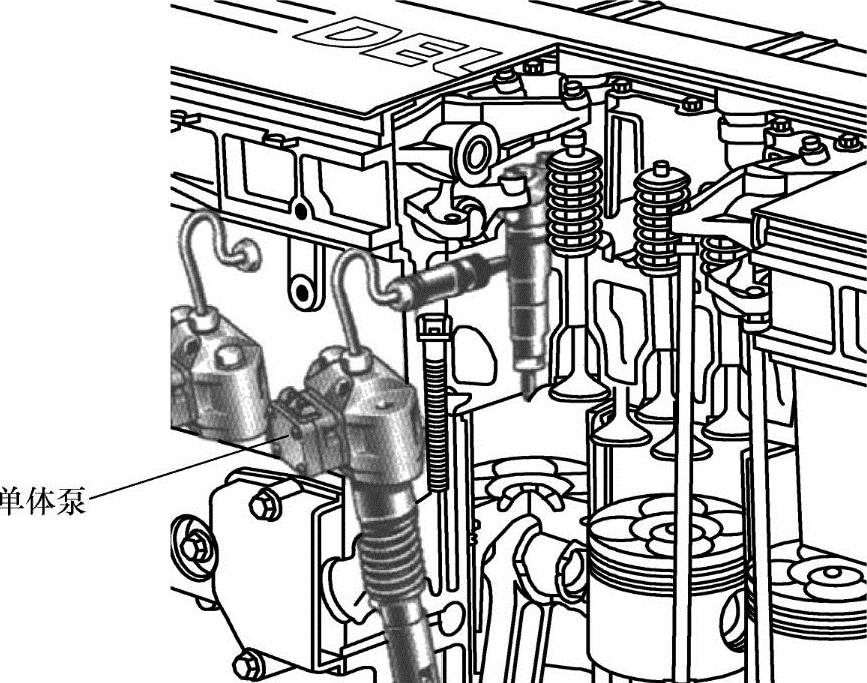

外挂式单体泵（图12-2）每个泵单独安装，油泵直接由发动机凸轮轴驱动（凸轮轴上除了有用于驱动进排气门的凸轮外，还设有驱动油泵的凸轮，其数量等于气缸数），大柴道依茨BFM1013/2012E3发动机就为这种类型。

图12-1 雷沃PhaSer发动机单体组合泵

图12-2 外挂式单体泵发动机

一、电控单体泵燃油系统构成

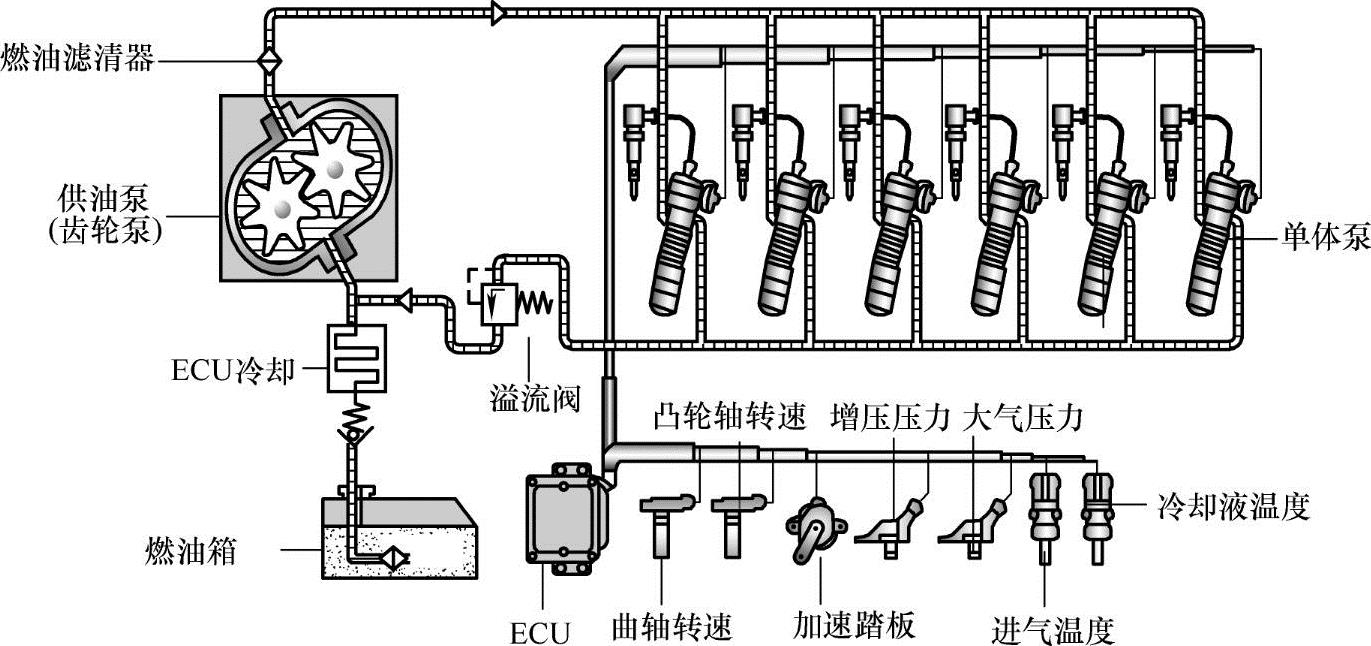

电控单体泵燃油系统包括低压油路和高压油路两部分，如图12-3所示为大柴道依茨发动机单体泵系统。

图12-3 电控单体泵燃油系统

1.低压油路

低压油路包括燃油箱、输油泵、燃油滤清器（粗滤器、细滤器）及油管等，低压油路的作用是建立初级燃油压力（低压压力一般5bar左右），实现为高压油泵供油。柴油从燃油箱被吸出，经过输油泵进入柴油滤清器，经过滤之后，供给单体泵。多余的燃油经溢流阀返回齿轮泵入口。有些发动机燃油回油通道铸在气缸体上。

2.高压油路

高压油路包括单体泵及电磁阀、高压油管和机械喷油器。单体泵负责为燃油二次建压、为喷油器供油；电磁阀受ECU控制，ECU通过控制电磁阀通电时间，实现对喷油量和供油时刻的控制。机械喷油器与机械泵柴油机并无本质差异。(www.daowen.com)

二、单体泵供油原理

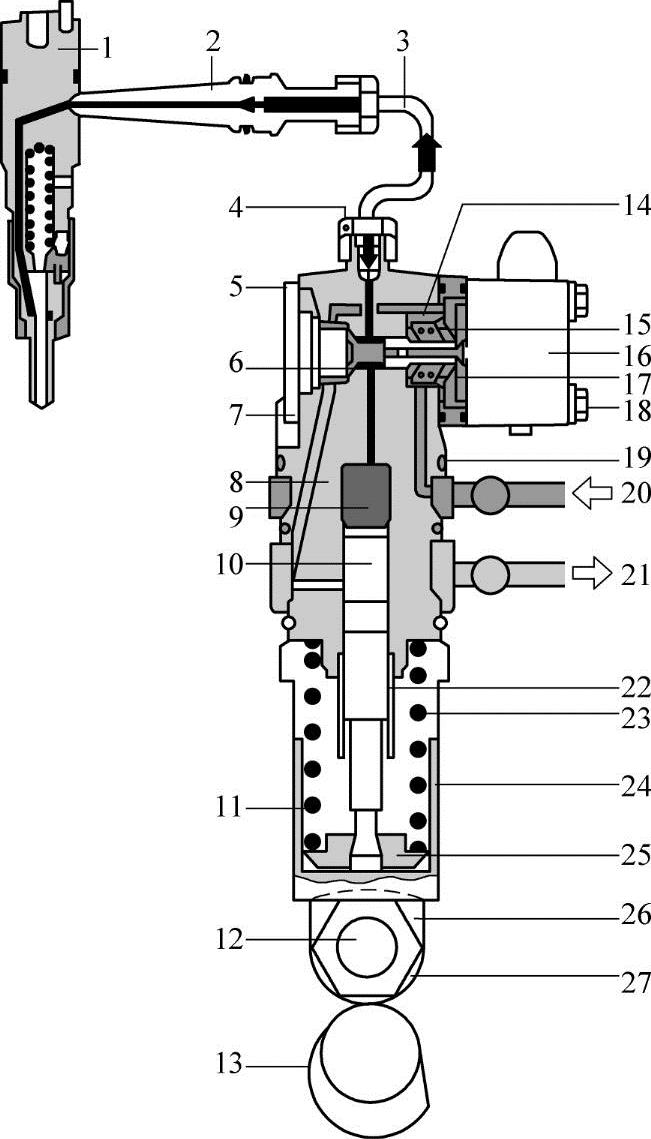

博世EDC16UC40电控单体泵（用于一汽大柴道依茨柴油机）结构如图12-4所示。

图12-4 大柴道依茨柴油机的单体泵结构

1—喷油器体 2—高压接头 3—高压油管 4—高压油管接头 5—行程限位 6—电磁针阀 7—盘 8—泵体 9—高压腔 10—柱塞 11—发动机体 12—滚轮销 13—凸轮 14、25—弹簧座 15—弹簧 16—阀壳体 17—输轴盘 18—中间盘 19—密封圈 20—进油 21—回油 22—柱塞导向部分 23—柱塞回位簧 24—挺住体 26—滚轮体 27—滚轮

电控单体泵喷射系统的工作过程分为以下几个阶段：电磁溢流阀断电时，回油道打开，单体泵内的柱塞即使上行泵油，也不能建立高压，这是因为加压燃油经回油道返回了低压腔；当电磁溢流阀通电时，回油油道关闭，柱塞上方空间密闭、油压迅速升高，开始为喷油器供油。电磁阀断电时，回油油道打开，迅速溢流卸压，喷油停止。电磁溢流阀通电的持续时间决定了循环供油量。具体工作情况如下

（1）充油过程 当柱塞下移时，电磁阀一直断电、打开，高压腔内部压力低于低压油路的燃油压力，此时低压系统燃油通过进油口进入高压腔内。

（2）旁通过程 当柱塞换向上行时，柱塞腔压力上升，只要电磁阀处于断电、开启状态（图12-5），高压腔燃油不断回流到低压油路。

（3）喷射过程 在柱塞供油行程中，当ECU在某一个特定的时刻发出喷油指令时，电磁阀通电，回油通道被关闭，高压腔密闭（图12-6）。随着柱塞上升，封闭容积中的燃油被压缩，压力迅速上升，当此压力超过喷嘴开启压力（220～230bar）时，针阀开启，燃油喷入气缸内。

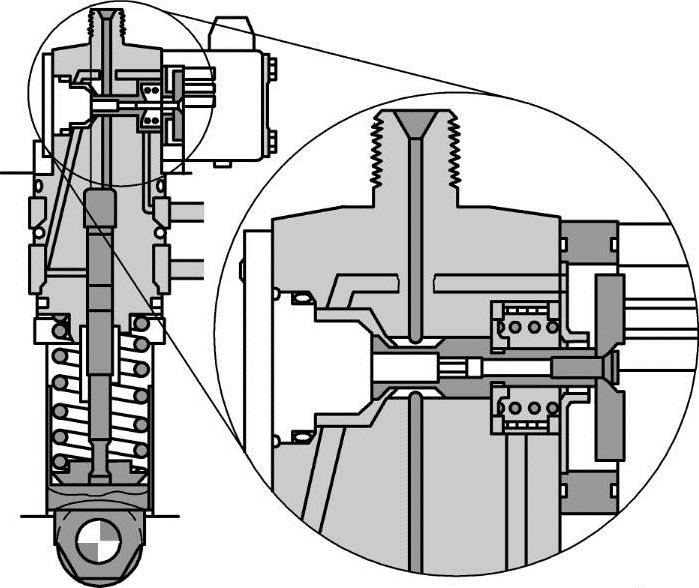

图12-5 电磁阀断电打开

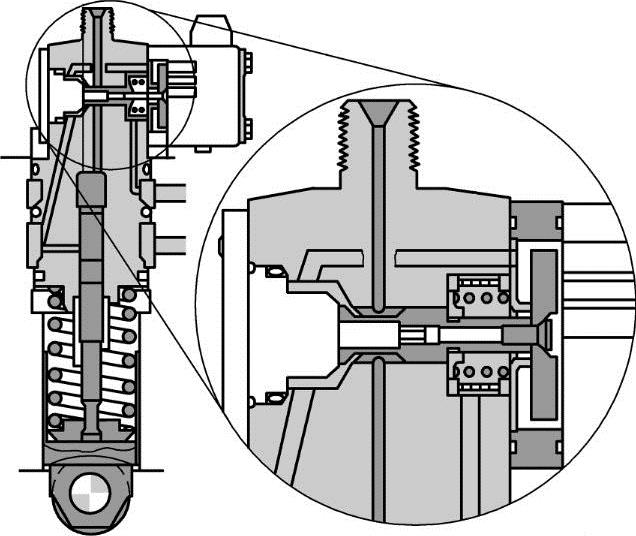

图12- 电磁阀通电关闭

（4）卸荷过程当电磁阀断电、回油通路接通后，高压燃油经回油通路返回低压油路，喷油器重新关闭，喷油结束。

你学会了吗？

1.叙述电控单体泵供油原理。

2.电控单体泵有哪两种类型？结构上各有何特点？
