学习目标

1.掌握电控分配泵柴油机电控系统的组成

2.掌握电控分配泵柴油机电控系统的故障检测方法

基础知识

电控分配泵有位置控制方式和时间控制方式两种。捷达SDI发动机采用位置控制方式,其电控系统组成如图11-11所示。ECU依据传感器输入信号,计算出目标喷油量和喷油提前角,并通过执行器实现对供油量和供油提前角的控制。ECU还具有EGR控制、增压压力控制和预热控制等辅助功能。

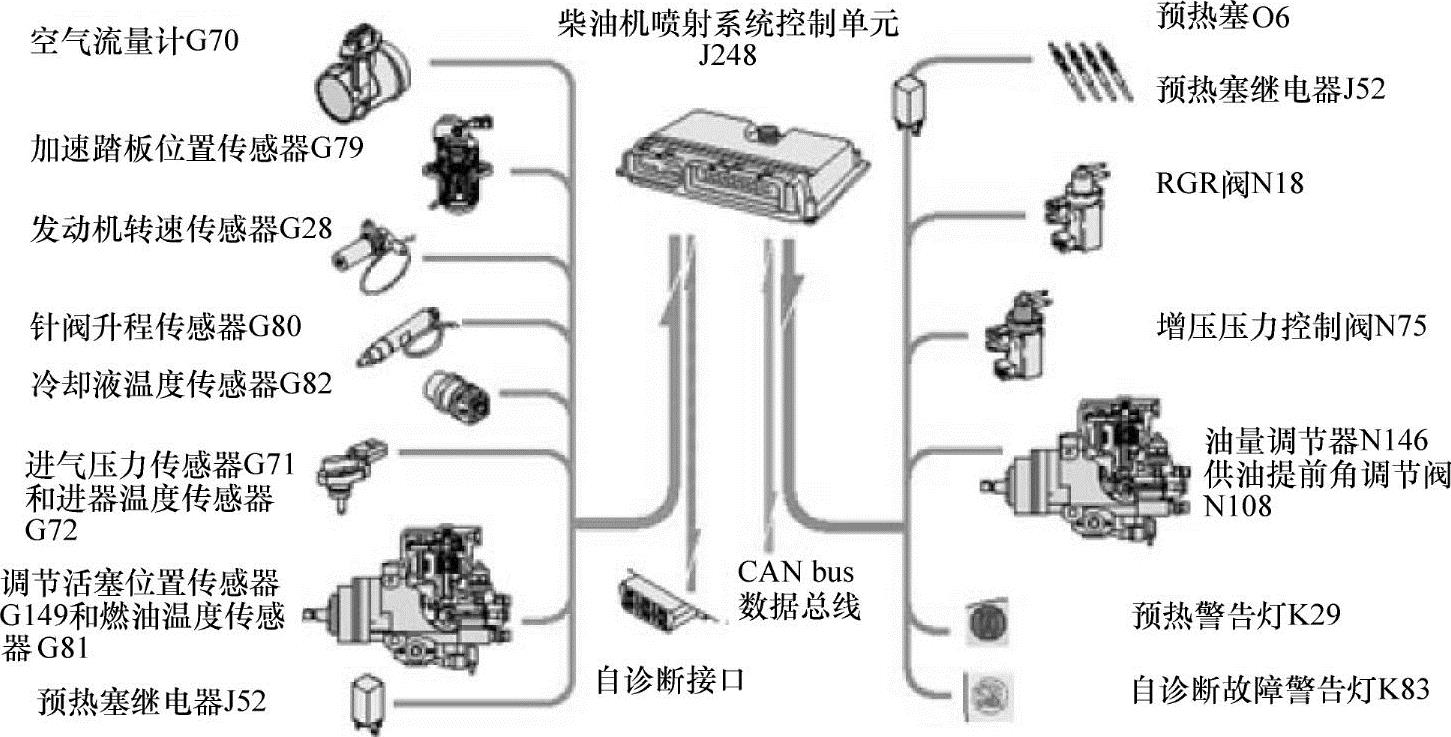

图11-11 捷达SDI发动机电控燃油喷射系统

1.传感器

(1)冷却液温度传感器(G62) 为ECU提供冷却液温度信号,此信号用于修正喷油量和喷油时刻等。

故障影响:G62失效,将用燃油温度作为替代值或显示一4.5°C,起动时有黑烟;总是有约20S的预热。

检测方法:在不同温度条件下,温度传感器电阻应符合图11-12规范,例如,30°C对应的电阻值为1500~2000Ω;80°C对应的电阻值为275~375Ω。

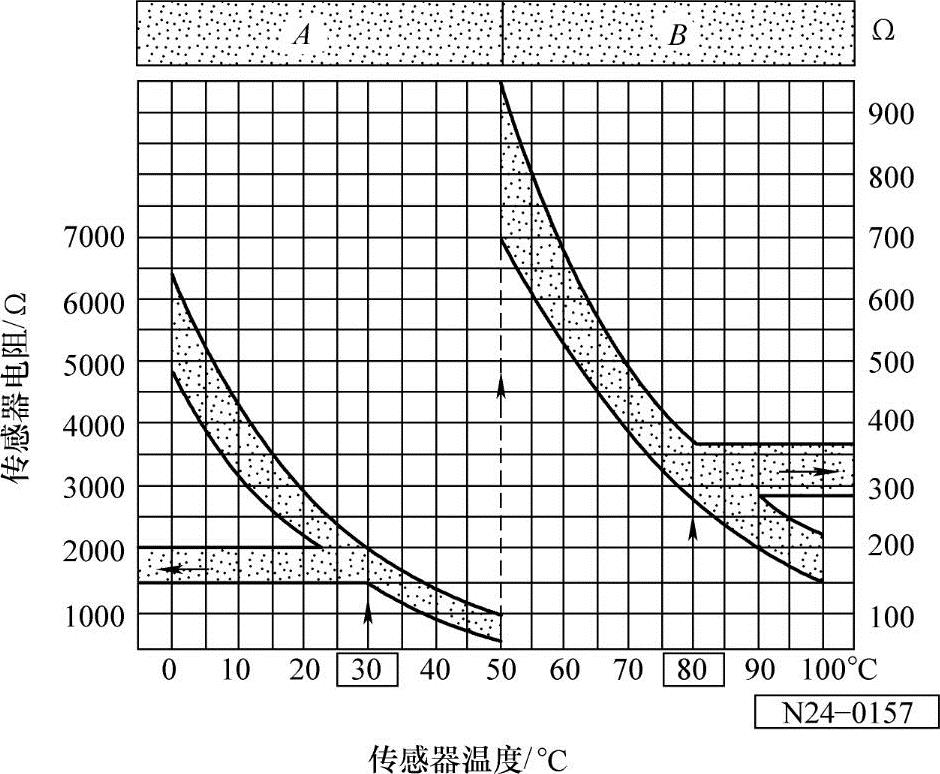

图11-12 温度传感器规范

(2)发动机转速传感器(G28) 传感器安装于曲轴后端,信号用于控制喷油量和喷油时刻,传感器为感应式转速传感器。

故障影响:传感器失效,发动机不能起动;发动机熄火;预热时间控制灯K29闪烁;转速表不显示转速。

检测方法:G28电阻应为1.1~1.6kΩ。也可以用示波器检测转速传感器信号波形,来判断传感器的好坏。

(3)油量控制轴套位置传感器(G149) G149安装于VE泵之内,为ECU提供控制轴套位置信号,便于ECU对轴套位置进行调节,以实现对供油量的控制如图11-13所示。

故障影响:行驶特性恶化,直至发动机熄火;预热时间控制灯K29闪烁。

检测方法:

◇拔下喷油泵10孔插头,测量端子1与2间及2与3间的电阻,标定值为4.9~7.5Ω。

◇断开10孔插头,打开点火开关,测量端子1与搭铁、端子3与搭铁电压应约为2.5V。

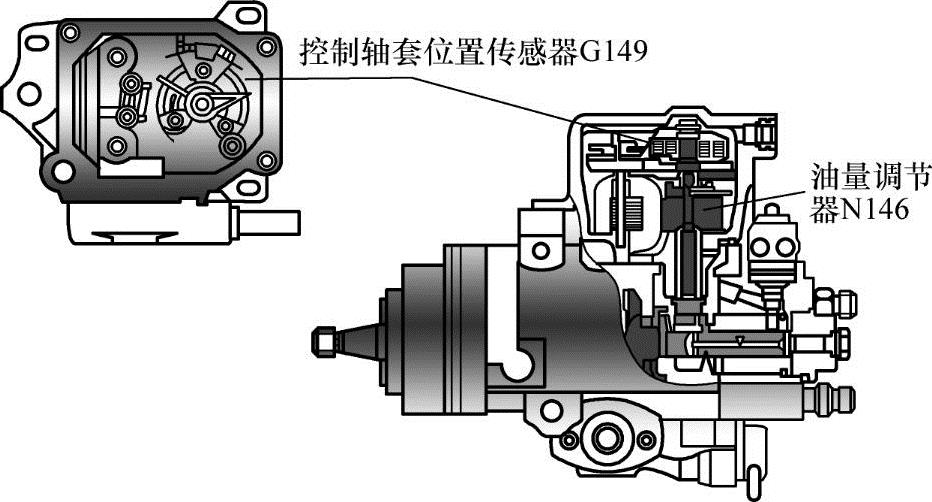

图11-13 控制轴套位置传感器

(4)针阀升程传感器(G80) 针阀升程传感器安装于第3缸喷油器壳体内,用于确定喷油始点,以实现对喷油提前角的闭环控制。如图11-14所示。

故障影响:发动机功率损失;废气排放恶化;预热时间控制灯K29闪烁;无废气再循环功能;发动机运转粗暴。

检测方法:G80电阻为80Ω~120Ω。

(5)加速踏板位置传感器(G79) 加速踏板位置传感器G79安装在发动机舱内,通过绳索与加速踏板相连接。ECU主要依据加速踏板位置传感器信号和转速信号控制发动机负荷。

故障影响:发动机高怠速运转;预热时间控制灯K29闪烁。

(6)燃油温度传感器(G81) 燃油温度传感器G81采用NTC(负温度系数热敏电阻)制成。信号用于修正喷油量和喷油提前角。

故障影响:当燃油温度传感器G81失效,发动机ECU用替代温度一5.4℃工作。发动机会出现功率损失大、排放恶化等现象。(www.daowen.com)

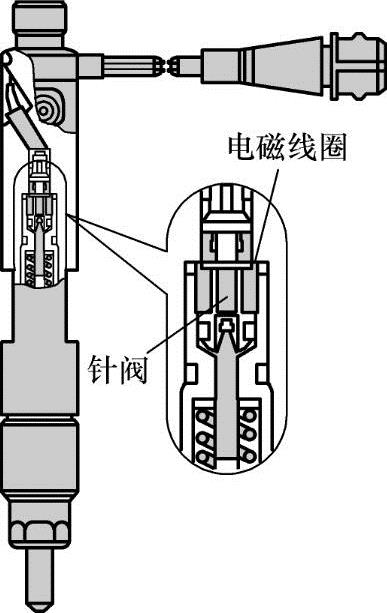

图11-14 针阀升程传感器

检测方法:在不同温度条件下,进气温度传感器电阻应符合图11-12规范。

(7)进气温度传感器(G72) 进气温度传感器为ECU提供进气温度信号。信号用于喷油参数修正。

故障影响:当进气温度传感器失效后,发动机ECU用替代温度136.8℃工作。

检测方法:在不同温度条件下,进气温度传感器电阻应符合图11-12规范。

2.执行器

(1)控制油量调节器(N146)N146(图11-15) 是一个电磁执行器,接受ECU的PWM信号来调节控制轴套位置,从而实现对供油量的调节。油量调节器上的偏心轴转动时,可驱动控制轴套移动、调节油量。N146依据G149信号对控制轴套位置进行闭环调节。

故障影响:行驶特性恶化直至发动机熄火;预热时间控制灯K29闪烁。

检测方法:

◇拔下喷油泵10孔插头,测量插头触头5和6的电阻值,标定值为0.5~2.5Ω。

◇断开10孔插头,打开点火开关,测量端子5与搭铁应约为蓄电池电压(12V)。


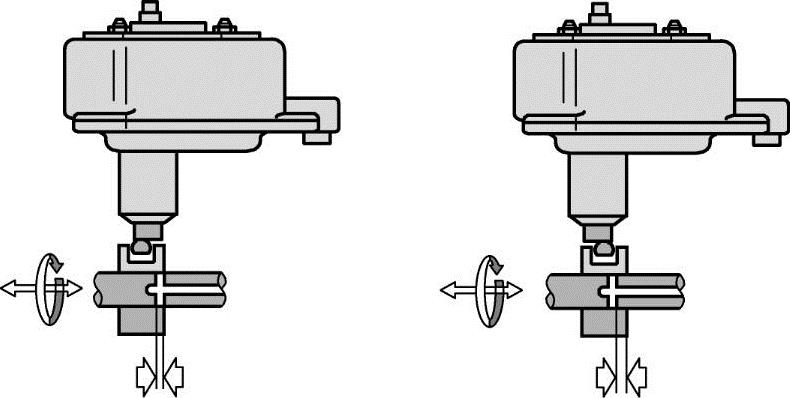

图11-15 控制油量调节器(N146)

(2)喷油定时阀(N108) N108接受ECU的执行信号,调节开度,改变弹簧室内的压力,从而驱动正时柱塞移动、滚轮架转动,实现供油正时调节。

故障影响:发动机运行粗暴,功率降低,排放恶化,冷起动性能变差。

检测方法:关闭点火开关,拔下喷油泵插头,测量插头插脚9与10间的电阻,应为12~20Ω。

(3)废气再循环阀(N18)N18接收发动机控制单元发出的控制信号,来控制废气再循环阀的动作。

故障影响:如果N18出现故障,则废气再循环系统停止。

检测方法:可以通过故障诊断仪读取数据块中废气再循环显示值。电磁阀本身电阻标定值为14~20Ω。

3.电控燃油喷射系统喷油量控制策略

1)根据转速和加速踏板位置两个基本信号确定发动机所处的运行工况,计算基本喷油量。

2)通过查询脉谱图(MAP)确定控制参数。

3)根据进气压力、进气温度和燃油温度等信息修正基本喷油量(Q),获得目标喷油量(Qr)。

4)根据变换MAP(喷油量和调节滑套位移关系图),计算目标调节滑套位移。

你学会了吗?

1.N146损坏对发动机有何影响?

2.油量控制轴套位置传感器(G149)如何进行检测?
