学习目标

1.了解柴油机动力不足故障的常见原因

2.掌握柴油机动力不足故障的诊断方法

基础知识

动力不足故障是柴油机的典型故障之一。影响柴油机动力的因素是多方面的，如进、排气系统、燃油系统和机械系统等，它们都可能导致柴油机动力不足。以下对能够导致柴油机动力下降的原因进行分析。

1.进气系统故障

1）空气滤清器堵塞造成进气阻力增加、进入气缸的空气量减少，致使柴油燃烧不完全、动力下降。

提示：不论空气滤清器采用湿式还是干式，都应经常清理空气滤清器芯子，必要时更换滤芯，保证空气滤清器清洁。

2）进气管路漏气、中冷器漏气。

提示：增压器后进气管漏气，会导致增压器工作失效、充气效率下降。对于电控柴油机，由于装有进气压力传感器，可以通过数据流监测进气压力。

3）增压器故障。

提示：增压器的技术状况与充气效率直接相关。通常情况下，通过检查增压器的轴向间隙（图7-1）和径向间隙，即可判定增压器的技术状况。如果增压器轴向间隙和径向间隙过大，会破坏增压器运转中的动平衡，增压器转速就会降低。增压器废气旁通阀如果出现机械性卡滞，也会使增压器功率降低。

2.排气管或消声器阻塞

排气管或消声器阻塞会造成排气不畅通，排气阻力增大，充气效率下降、柴油机动力降低。

提示：

◇排气背压检测是确认排气阻塞的有效手段。当测得的背压值高于规范时，应检查排气管路及消声器（或后处理器）是否通畅。

◇在装有排气制动的柴油机上，蝶阀（图7-2）卡死在关闭位置上或不能有效打开时，也会使排气背压增大。

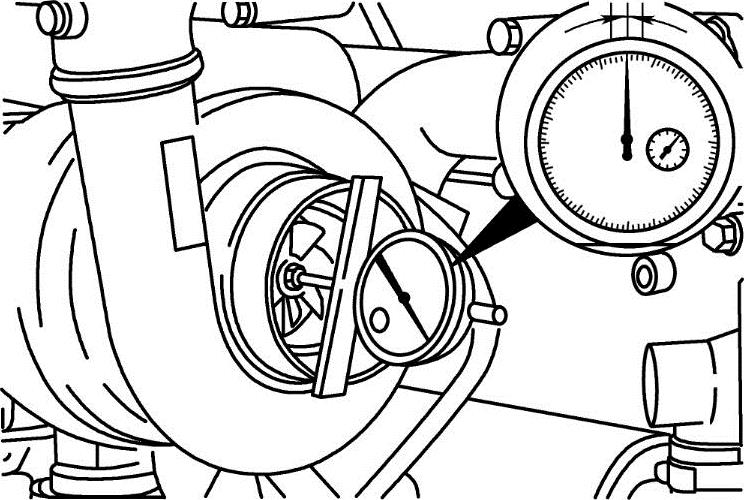

图7-1 增压器轴向间隙检测

图7-2 排气管上的蝶阀

3.燃油系统故障

（1）供油提前角失准 供油提前角过大或过小都会使柴油燃烧条件变坏、柴油机输出功率降低。机械泵柴油机除了要正确安装油泵、保障喷油正时之外，一般还可对供油提前角进行微调。

提示：一些机械泵柴油机，用于固定油泵的螺栓孔为长孔，如图7-3所示。要调整供油提前角时，先将所有的固定螺栓松开，然后转动油泵、将其重新固定，就可以对供油提前角进行微调。当顺着泵轴旋转方向转动油泵时，供油将延迟；当逆着泵轴旋转方向旋转油泵时，供油将提前。

图7-3 喷油泵的安装

供油过早的柴油机，加速时有敲击声，调整时应顺着泵轴旋转方向转动油泵、推迟供油提前角。当柴油机供油过迟时，加速无力、发动机高温，调整时逆着泵轴旋转方向旋转油泵、增大供油提前角。

（2）燃油滤清器及管路阻塞 燃油滤清器阻塞造成柴油流动阻力增大、低压油路压力降低，进入高压泵的油量随之减少，喷油量降低，造成柴油机输出动力不足。(www.daowen.com)

提示：定期清理（更换）燃油滤清器滤芯，对保证燃油供给至关重要。燃油的品质也要符合要求，劣质燃油更容易使滤清器堵塞。

（3）低压油路阻塞 低压油路阻塞，柴油流动阻力增大，致使低压泵供油不畅。对于此类故障，应拆卸检查油管，发现油管折弯或损坏时应更换。

（4）油路中有空气 油路中有空气会造成供油断续、压力波动。

提示：用手油泵排除低压油路中的空气时，若无法排尽，应检查油路中是否渗漏、燃油箱是否油量不足。

（5）输油泵故障 输油泵磨损，或油泵的进出油阀关闭不严，均会导致低压油路供油压力不足。使用油压表测量低压油路压力，可以确认输油泵故障。

（6）喷油器偶件磨损、咬死或雾化不良 喷油器偶件磨损、咬死或雾化不良时会导致个别缸工作不良或不工作，直接导致发动机动力下降。机械泵柴油机各缸工作状况可以通过断缸测试来判断。断开某缸高压油管，如果发动机转速无明显变化，则说明该缸工作不良。确定故障缸后，应拆下喷油器进行检查。

提示：

◇机械喷射柴油机的喷油器可以在喷油器试验台上校验，调整喷油器的喷油压力及更换针阀偶件。

◇喷油器发生故障后会导致发动机冒黑烟；拆下喷油器检查会发现喷油器上有油迹；严重时排气歧管接口会渗油。

◇喷油器磨损滴油，发动机加速时会有敲击声；断缸测试可以确定缸位。

（7）高压泵故障 高压泵供油量下降或供油量不均匀、各缸供油时刻不一致、调速器故障等都会使发动机动力下降。高压泵的校验需要在专用的试验台上进行（图7-4）。通过更换柱塞偶件、出油阀偶件，对各缸供油一致性进行调整，恢复高压泵的性能。

4.机械故障

（1）气缸压力下降 活塞、缸套磨损过度或活塞与缸套拉伤严重；缸垫损坏；进气门或排气门磨损、密封不严等均会导致缸压下降。缸压偏低，燃烧不完全，发动机功率就会下降。

提示：

◇气缸压力可以通过气缸压力表进行测量。

◇气缸密封不良所致的缸压下降一般会伴有柴油机下排气增加。

（2）气门间隙过大、过小 气门间隙失准改变了气门开关时刻，会使柴油机动力性和经济性变坏。气门间隙过小，还会导致热车时气门无法可靠关闭、缸压下降、影响燃烧。

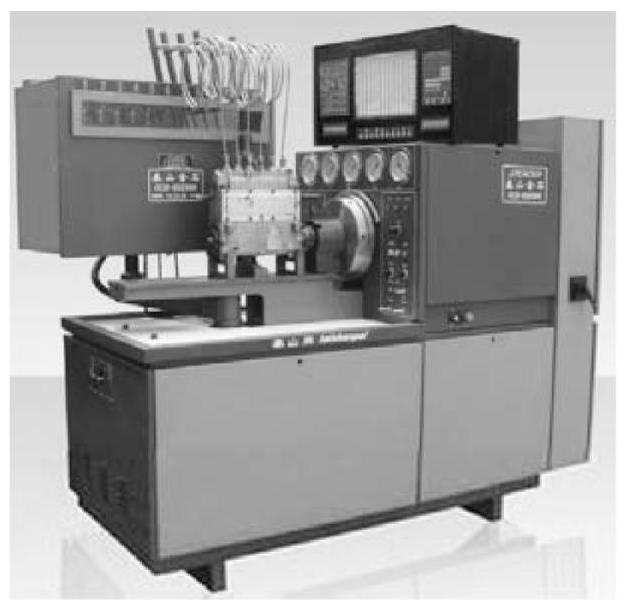

图7-4 机械喷射高压油泵试验台

提示：气门间隙调整一般在冷机条件下进行。

维修案例

潍柴WP10共轨柴油机动力不足

故障现象：一台配装潍柴WP10共轨柴油机的陕汽重卡，发动机空载加速正常，爬坡行驶时动力不足。

故障排除：检查油管未见堵塞和折弯；检查空气滤清器堵塞指示器，未见堵塞；检查进气管路，无漏气，更换燃油滤清器后故障排除。

你学会了吗？

1.柴油机动力不足原因有哪些？

2.如何判断发生故障的喷油器？
