学习目标

1.了解气缸套和气缸盖安装的基本要求

2.掌握气缸套和气缸盖安装的基本要领

实际操作

一、湿式缸套的安装

1.清洗检查

装配前要对气缸体进行认真清洗，去除油污，特别是要将与缸套配合的表面清理干净。认真检查气缸套和气缸体有无损伤，其配合尺寸和表面粗糙度应符合规定，并用平板尺检查气缸体上平面和气缸盖下平面，平面度一般不超过0.10～0.15mm。

2.试装气缸套

在装阻水圈之前，试将气缸套用专用工具压入气缸体中（图5-21），此时气缸套应转动灵活，无晃动。再检查气缸套上平面高出气缸体的凸出量，应符合技术要求。

例如康明斯ISM发动机缸套高度要求是使用百分表在4个相隔90°的点测量缸套突出量（图5-22）。缸套凸出量最小0.00mm，最大0.12mm。

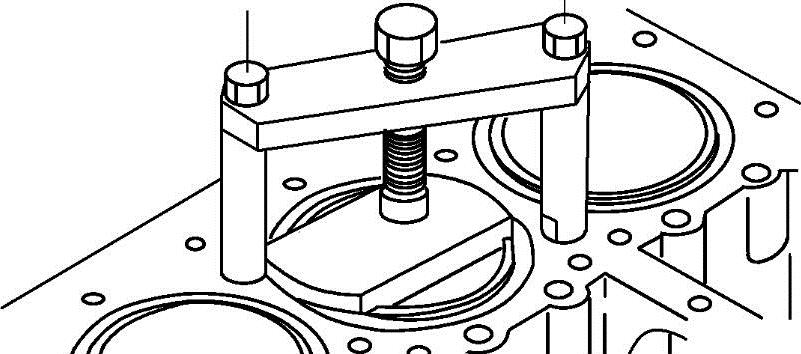

图5-21 压入缸套

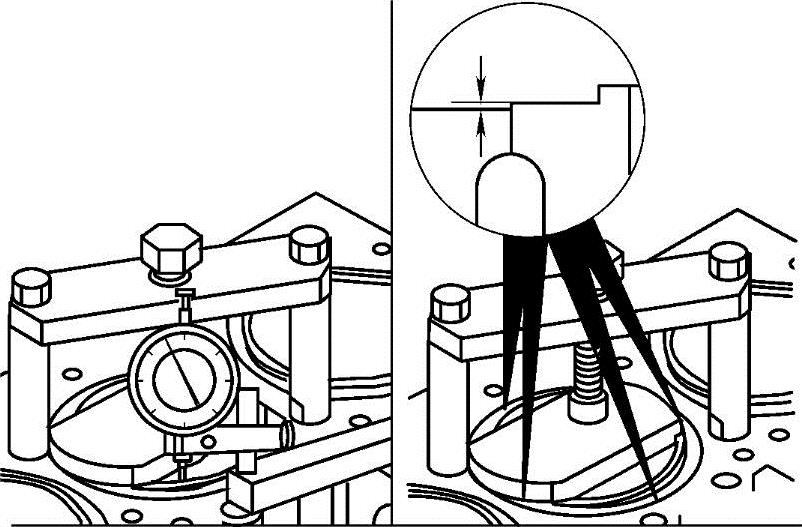

图5-22 缸套高度测量

3.安装阻水圈

将符合规格、弹性好的阻水圈，涂上机油，装入缸套的环槽中（图5-23）。注意阻水圈不得有扭曲和损伤。

4.装入气缸体

缸套放正后用专用工具或垫木块轻轻打入。若感觉阻力较大，应取出缸套，查明原因，予以排除后再装复。

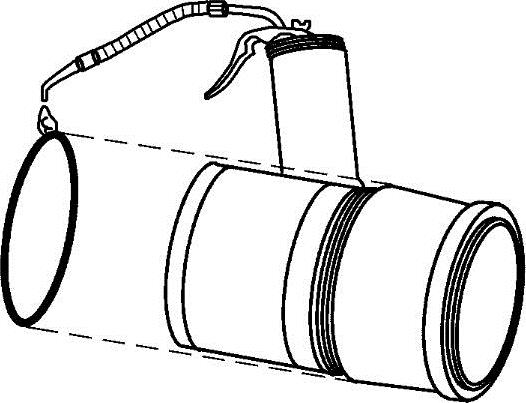

图5-23 润滑后装入阻水圈

5.检测

装后的气缸套还要用内径量表测量其圆度和圆柱度，其误差应在允许范围内。另外，装配好以后，还要进行水压试验，检查阻水圈处是否漏水。(www.daowen.com)

二、柴油机缸盖装配

1）彻底清除气缸体上平面、气缸盖下平面上的衬垫残留。

2）使用工具清洗在气缸体上的所有气缸盖螺栓孔。去除螺栓孔内的机油、水（冰）等杂物。

3）检查在气缸体上的气缸盖螺栓孔螺纹是否损伤，必要时进行修复或更换机体。

4）在气缸体上安装气缸垫。缸垫有厂标和字号的一面朝上放置。

5）组装气缸盖。首先完成气门油封安装，然后再安装气门。气门应按研磨后位置对号入座，利用气门拆装工具压缩气门弹簧，将锁块安装到位。

6）使用提升设备将气缸盖安放在气缸体上，注意使前后的定位销正确入位（图5_-24）。

7）润滑缸盖螺栓螺纹和垫圈下面，按正确次序、分数次拧紧缸盖螺栓。例如康明斯ISM发动机，按图5-25所示顺序将所有螺栓拧紧到规定值。

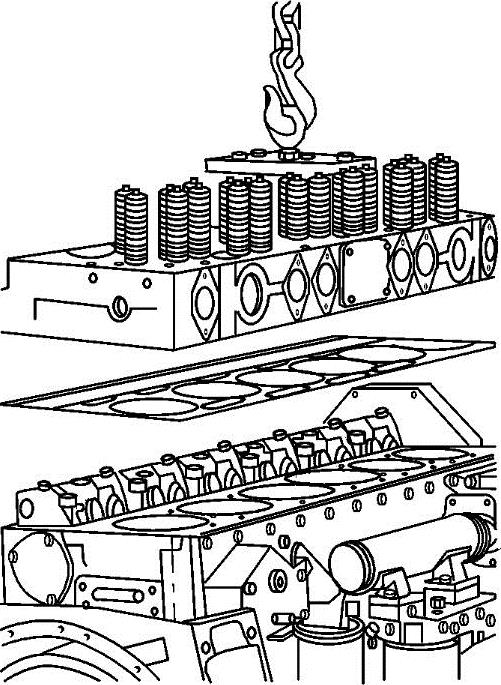

图5-24 提升、安装气缸盖

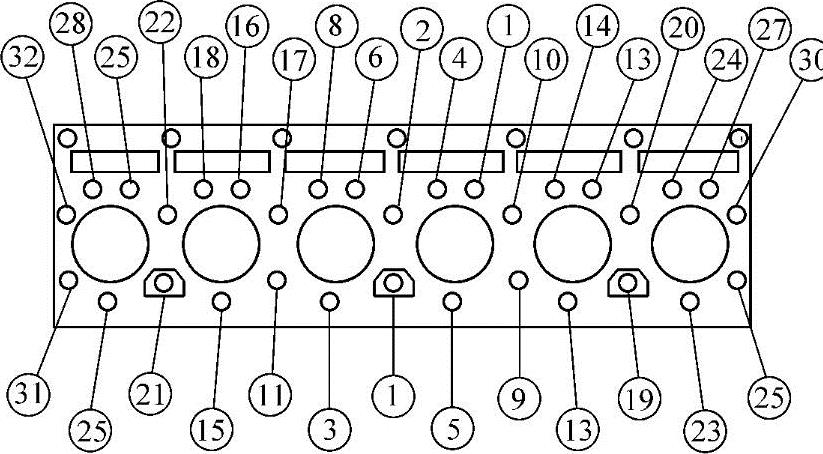

图5-25 缸盖螺栓拧紧次序

扭矩值：步骤1 68N·m[50lbf·ft]

步骤2 136N·m[100lbf·ft]

步骤3 拧紧180°

8）安装摇臂轴总成，调整气门间隙。

9）安装进排气歧管及气门室罩盖。

你学会了吗？

1.气缸盖装配要领有哪些？

2.湿式缸套安装要领有哪些？缸套凸出量超差会产生什么后果？
