学习目标

1.了解气缸测量的目的

2.掌握气缸测量的操作技能

基础知识

气缸和活塞之间的配合间隙,是柴油机重要的装配数据。气缸实际尺寸是用来计算配缸间隙、检验配缸间隙是否符合技术规范、判定磨损的气缸是否可以继续使用(是否需要镗缸修理)的重要依据。

在用柴油机如果气缸间隙过大,会导致气缸密封性变坏、气缸压力下降,甚至烧机油,发动机动力性、经济性都将受到直接影响。

气缸尺寸测量,一般在发动机总装前进行。对发动机一些相关故障进行检修时,有时也需要对磨损的气缸进行检测。

实际操作

一、工具的准备

气缸测量时需要提前准备两种工具,即量缸表和外径千分尺(图2-1)。量缸表就是量程为40~160mm的内径量表。外径千分尺则要依据气缸标准直径选用。例如测量潍柴WP12发动机气缸,由于气缸的标准尺寸为φ126,应选用量程为125~150mm的外径千分尺。

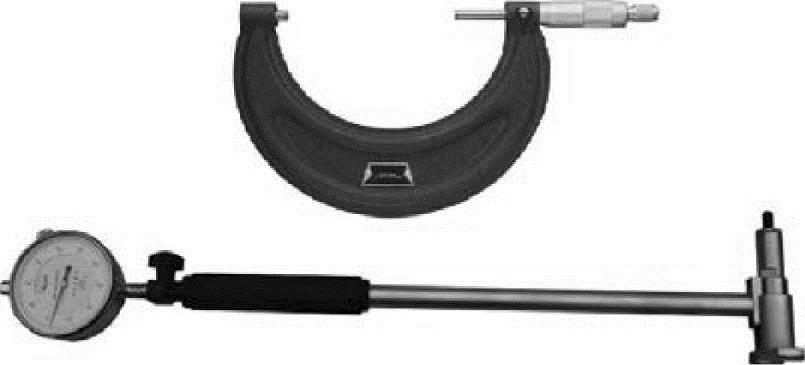

图2-1 量缸表和外径千分尺

二、测量步骤

1.安装及校对量缸表

1)如图2-2所示,将百分表的杆部插入量缸表的孔中,至表杆与传动杆接触时,表针有少量的摆动(0.5~1.0mm)即可,此时将百分表面与活动测量杆置于同一方向,再用锁紧螺母把百分表紧固。

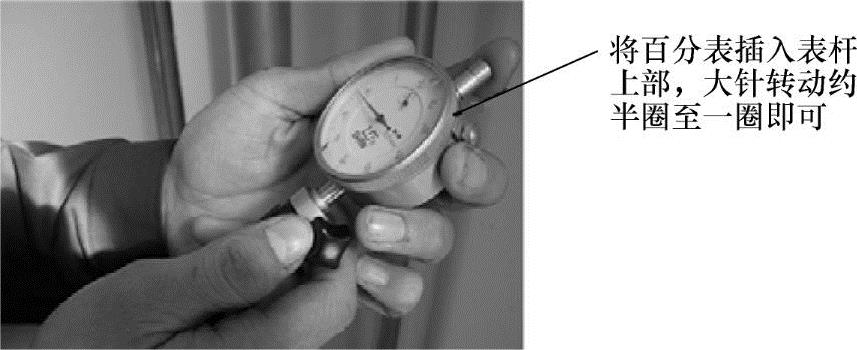

图2-2 装百分表

2)如图2-3所示,将千分尺调到被测气缸的公称尺寸,并用专用卡具或台虎钳将千分尺固定。然后选择合适尺寸的接杆,将接杆装在量缸表的下端,并将长度调整合适。

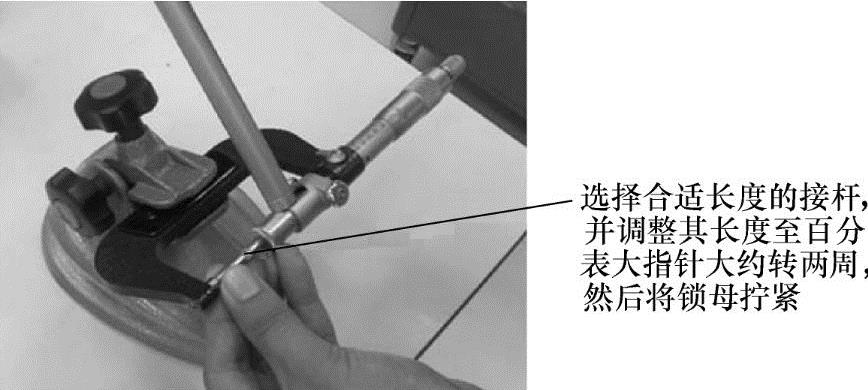

图2-3 装接杆

3)如图2-4所示,用拇指转动表盘,将大针调零。

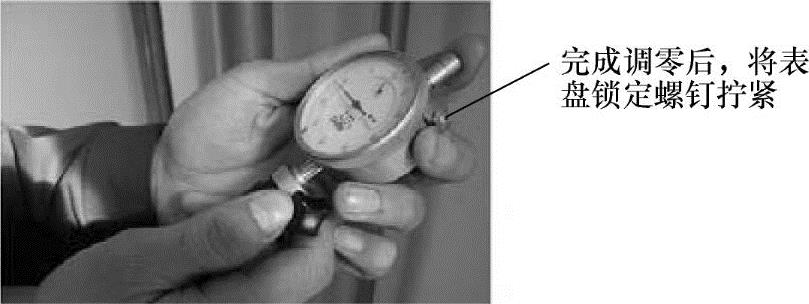

图2-4 大针调零

注意:百分表调零时要保证接杆与外径千分尺对正,否则会导致测量结果错误。调表的要诀:插表到1,对表到2(这就有了1mm左右量程)。(www.daowen.com)

2.测量

用干净软布擦净缸套表面。如图2-5所示,右手拿住隔热套,把量缸表活动测量头一端压入气缸后,再使接杆一端进入气缸内,左右摆动,在大指针处于顺时针极限位置时,记下大针距离0位格数,然后根据下式计算测量值:测量值=格数X 0.01(mm)。大指针在收缩侧(顺时针方向),测量值取负值;大指针在延长侧(逆时针方向),测量值取正值。

测量时,使量缸表的活动测杆同气缸轴线保持垂直,才能测量准确。垂直位置判定不是通过目测表杆完成,而是在测量时使表杆向左右两个方向摆过垂直位置,在此过程中读取大针顺时针极限位置距离0位格数即可。

将测量值与气缸公称直径相加,即得到气缸直径尺寸:缸径=公称直径+测量值(百分表读数)。

如图2-6所示,气缸测量一般上、中、下3个平面分别进行,每个平面在曲轴方向和垂直方向各测得一个尺寸,这样每个气缸就测得6个值。上平面距离顶部约10mm,下平面距离气缸底部约10mm。

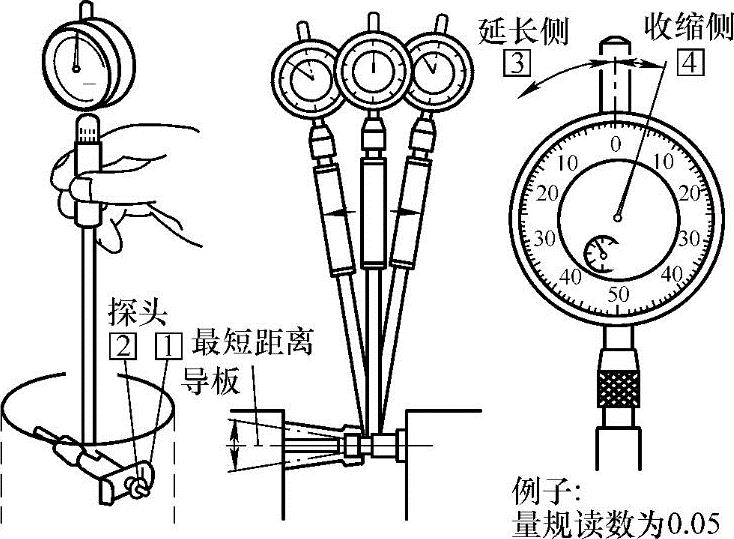

图2-5 左右摇摆获取读数

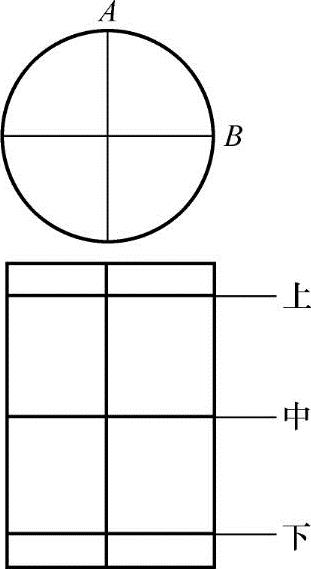

图2-6 气缸测量的方位

三、气缸圆度和圆柱度计算

1.圆度的计算

同一截面内两直径之差的一半即为该截面的圆度误差。将三个截面的圆度值比较,其中最大值就为该缸的圆度误差。它反映了气缸的失圆程度。由于气缸尺寸在上、中、下3个断面进行测量,所以每个气缸可以算出3个圆度值,这3个值中的最大者,称之为该缸的圆度。一些发动机用失圆度来衡量气缸的失圆程度,失圆度指在同一平面内测得的气缸尺寸之差。

2.圆柱度的计算

气缸全部6个数值中,最大直径与最小直径差值的一半称为该气缸的圆柱度。圆柱度代表着气缸的锥度大小。

不同的柴油机圆度、圆柱度误差的极限值是不同的。当圆度和圆柱度中,任意一个超过极限值时,气缸就要进行修理(更换缸套或镗磨气缸)。例如康明斯ISM发动机气缸失圆度极限为0.10mm。

特别提示

新气缸测量相对简单。气缸测量难点在于磨损的气缸测量。如图2-7所示,气缸的最大磨损多处于活塞上止点第一道环位置(距离气缸上平面1cm左右)。由于最大磨损区域往往很小,量缸表稍稍上下移动,测量值会变化很大。所以气缸上口尺寸测量,采用的方法是上下移动量缸表,测得多个值,然后取最大者为实测值。

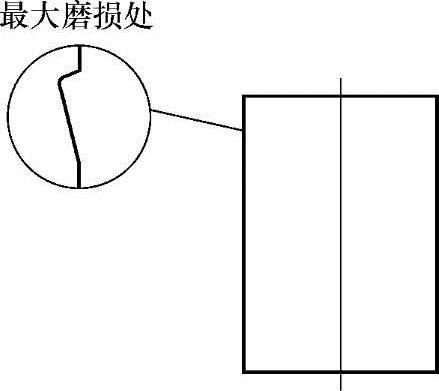

图2-7 气缸的最大磨损部位

你学会了吗?

表2-1是康明斯ISM发动机气缸测量记录,请计算气缸圆度和圆柱度,并判定气缸是否超限(需要检修)?

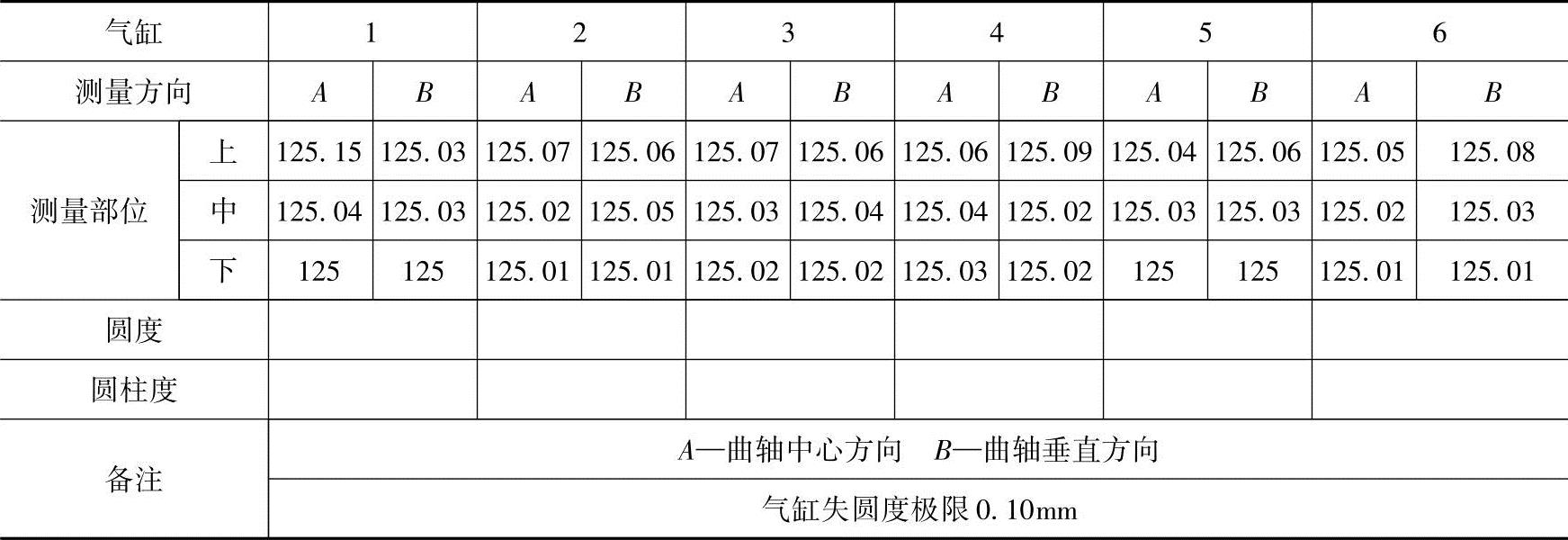

表2-1 ISM发动机气缸测量数据
