Step1.新建一个钣金模型文件,并命名为eccentric_ellipse_pipe。

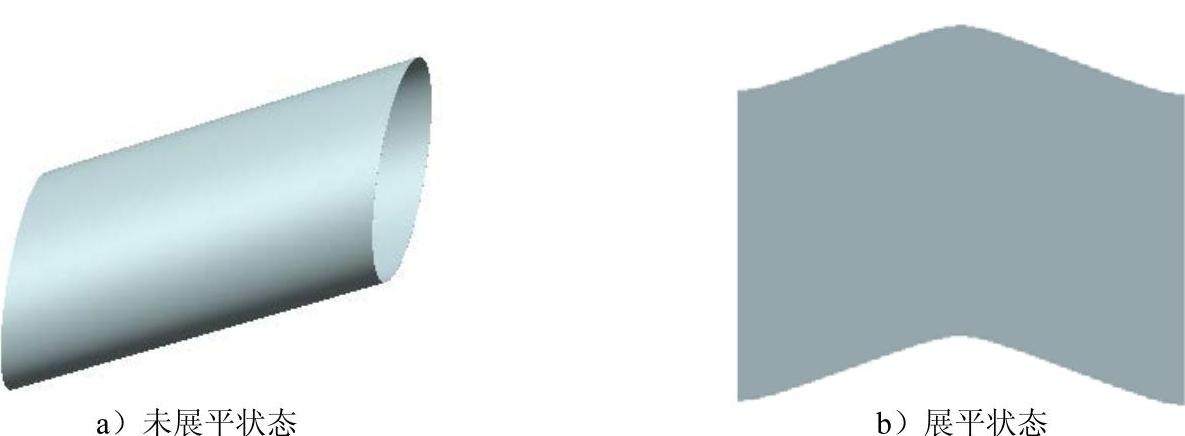

图2.6.1 斜椭圆柱管的创建与展平
Step2.设置钣金参数。定义和的值均为1.5;其他采用系统默认设置。
Step3.创建特征──草图1。选择下拉菜单命令;选取xy平面为草图平面,绘制图2.6.2所示的截面草图。
Step4.创建特征──平面1。单击“平面”按钮;在下拉列表中选取选项;在文本框中右击,选取xy为参考平面;在文本框中输入值600;单击按钮,完成平面1的创建。
Step5.创建特征──草图2。选取平面1为草图平面,绘制图2.6.3所示的截面草图。

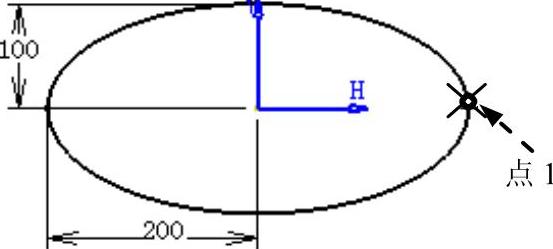

图2.6.2 草图1
(www.daowen.com)

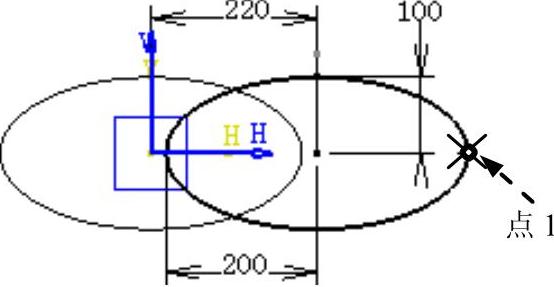

图2.6.3 草图2
Step6.创建图2.6.4所示的漏斗形钣金壁特征──漏斗1。选择下拉菜单命令;在对话框的下拉列表中选择选项;在区域的文本框中右击,在弹出的快捷菜单中选择命令,在图形区选取图2.6.5所示的草图1为第一个截面,选取点1为闭合点;选取草图2为第二截面,选取点2为闭合点,单击按钮,完成图2.6.6所示的多截面曲面的创建;单击按钮,在文本框中右击,在弹出的快捷菜单中选择命令,过图2.6.5所示的点1和点2创建直线作为钣金展平时的参考边线,单击按钮,完成直线的创建;在文本框中单击,选取点1为钣金展平时的参考点;单击按钮,完成漏斗1的创建。

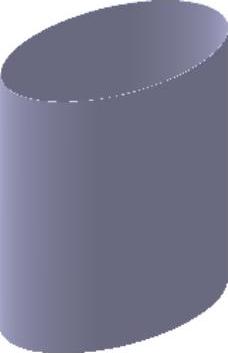

图2.6.4 漏斗1

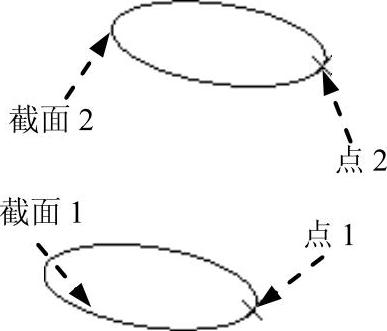

图2.6.5 定义钣金壁
图2.6.6 多截面曲面
