Step1.新建一个钣金模型文件，并命名为ellipse_pipe。

Step2.设置钣金参数。定义和的值均为1.5；其他采用系统默认设置。

Step3.创建特征──草图1。选取xy平面为草图平面，绘制图2.4.2所示的截面草图。

Step4.创建特征──平面1。单击“平面”按钮；在下拉列表中选取选项；在文本框中右击，选取xy为参考平面；在文本框中输入值600；单击按钮，完成平面1的创建。

Step5.创建特征──草图2。选取平面1为草图平面，绘制图2.4.3所示的截面草图。

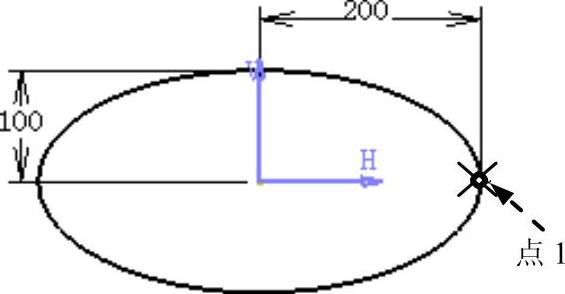

图2.4.2 草图1

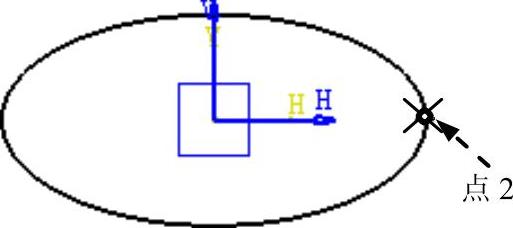

图2.4.3 草图2(www.daowen.com)

Step6.创建图2.4.4所示的漏斗形钣金壁特征──漏斗1。选择下拉菜单命令；在对话框的下拉列表中选择选项；在区域的文本框中右击，在弹出的快捷菜单中选择命令，在图形区选取图2.4.5所示的草图1为第一个截面，选取点1为闭合点；选取草图2为第二截面，选取点2为闭合点，单击按钮，完成图2.4.6所示的多截面曲面的创建；单击按钮，在文本框中右击，在弹出的快捷菜单中选择命令，过图2.4.5所示的点1和点2创建直线作为钣金展平时的参考边线，单击按钮，完成直线的创建；在文本框中单击，选取点1为钣金展平时的参考点；单击按钮，完成漏斗1的创建。

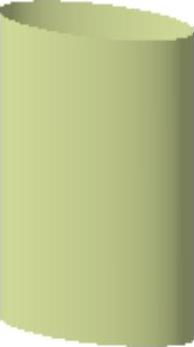

图2.4.4 漏斗1

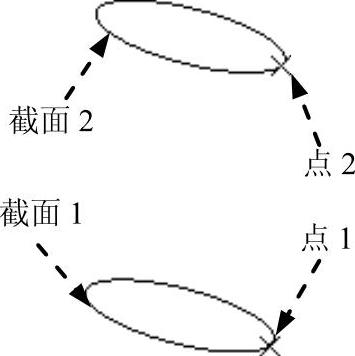

图2.4.5 定义钣金壁

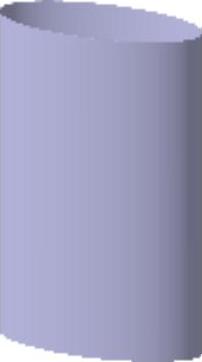

图2.4.6 多截面曲面
