为了提高钣金件的设计效率以及使钣金件在设计完成后能顺利地加工及精确地展开，CATIA在创建第一钣金壁之前首先需要对钣金的参数进行设置。这些参数设置包括材料厚度、折弯半径、止裂口深度、止裂口宽度和折弯许用半径公式的设置，下面详细讲解这些参数的作用。

进入“创成式钣金设计”工作台后，选择下拉菜单命令（或者在“Walls”工具栏中单击按钮），系统弹出图1.2.4所示的“Sheet Metal Parameters”对话框（一）。

在图1.2.4所示的“Sheet Metal Parameters”对话框（一），显示选项卡的各选项，该选项卡用于设置钣金的厚度和折弯半径值等。

图1.2.4所示的“Sheet Metal Parameters”对话框（一）选项卡各选项说明如下：

● 文本框：用于显示所使用的标准钣金文件名。

● 文本框：用于定义钣金壁的厚度值。

● 文本框：用于定义钣金壁的折弯钣金值。

● 按钮：用于调入钣金标准文件。单击此按钮，用户可以在相应的目录下载入钣金设计参数表。

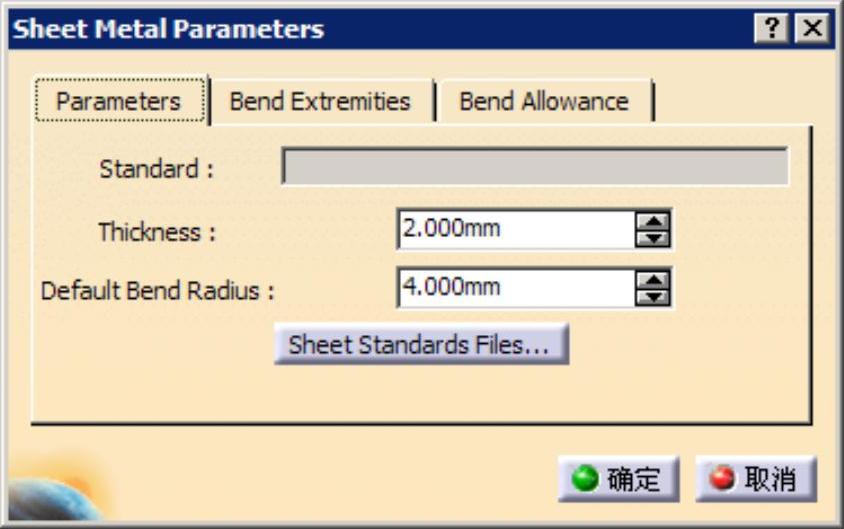

图1.2.4 “Sheet Metal Parameters”对话框（一）

在“Sheet Metal Parameters”对话框中单击选项卡，此时“Sheet Metal Parameters”对话框（二）如图1.2.5所示。在该选项卡中可设置折弯末端的形式。

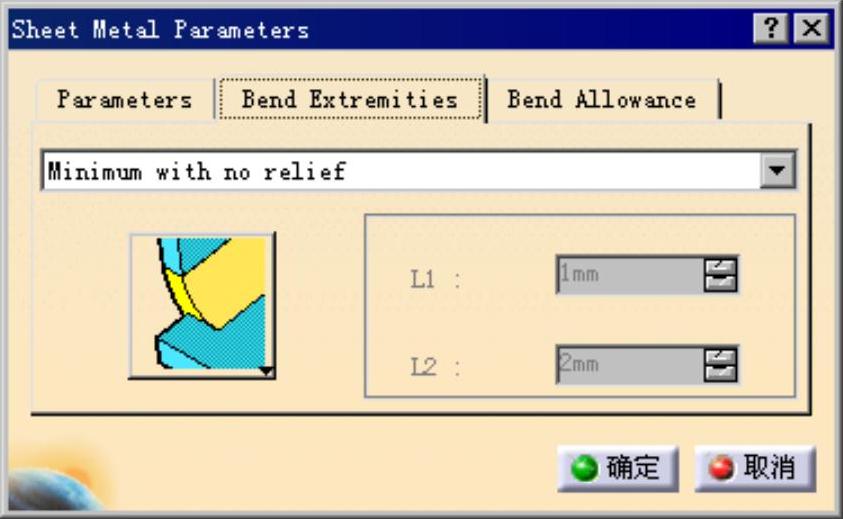

图1.2.5 “Sheet Metal Parameters”对话框（二）

图1.2.5所示的“Sheet Metal Parameters”对话框（二）选项卡各选项说明如下：

● 下拉列表：用于定义折弯末端的形式，包括选项、选项、选项、选项、选项、选项、选项和选项。各个折弯末端形式如图1.2.6～图1.2.13所示。

● 下拉列表：用于创建止裂槽，包括“Minimum with no relief”选项、“Minimum with square relief”选项、“Minimum with round relief”选项、“Linear shape”选项、“Curved shape”选项、“Maximum bend”选项、“Closed”选项和“Flat joint”选项。此下拉列表是与下拉列表相对应的。

● 文本框：用于定义折弯末端为选项和选项的宽度限制。

● 文本框：用于定义折弯末端为选项和选项的长度限制。

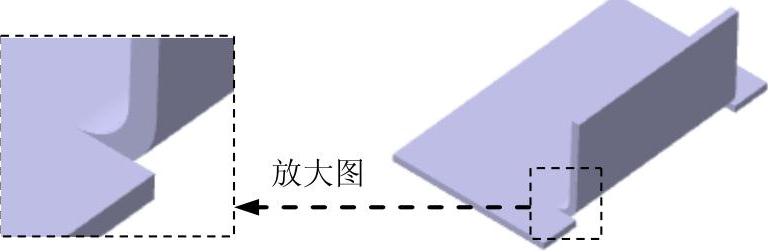

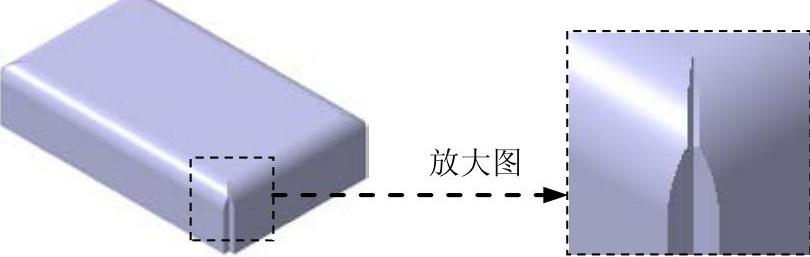

图1.2.6 Minimum with no relief

(www.daowen.com)

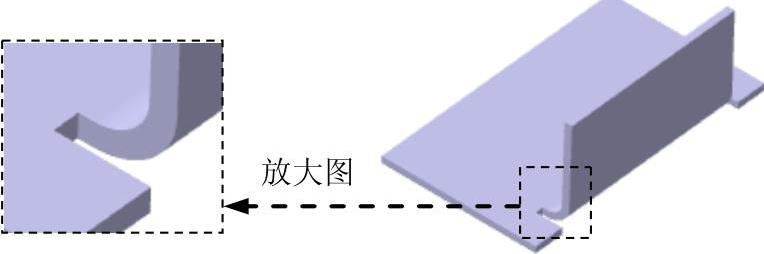

图1.2.7 Square relief

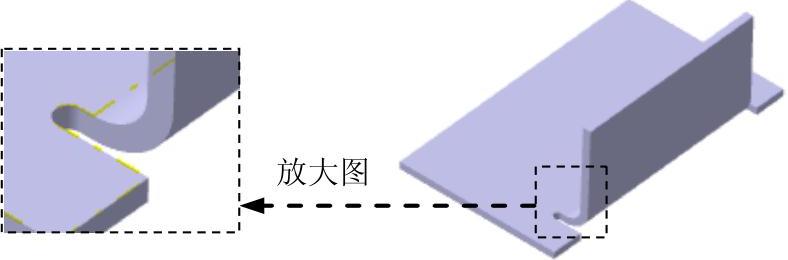

图1.2.8 Round relief

图1.2.9 Linear

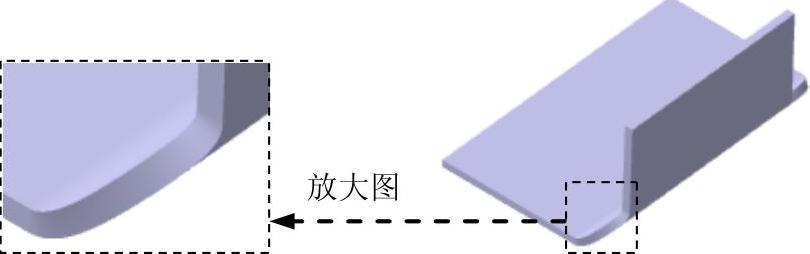

图1.2.10 Tangent

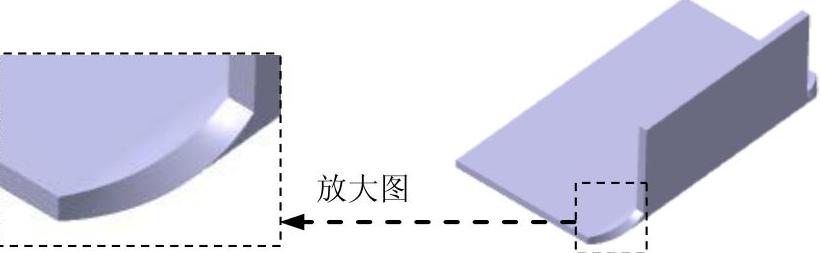

图1.2.11 Maximum

图1.2.12 Closed

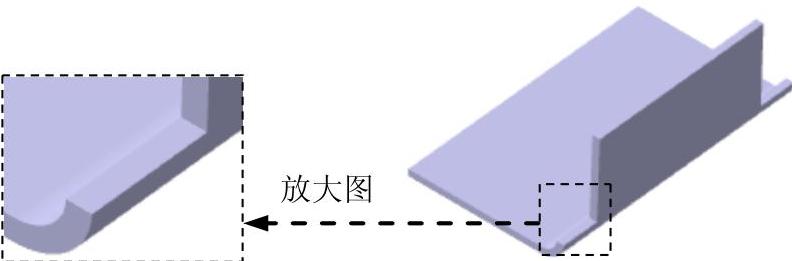

图1.2.13 Flat joint

在“Sheet Metal Parameters”对话框中单击选项卡，此时“Sheet Metal Parameters”对话框（三）如图1.2.14所示。在该选项卡中可设置钣金的折弯系数。

图1.2.14所示的“Sheet Metal Parameters”对话框（三）选项卡各选项说明如下：

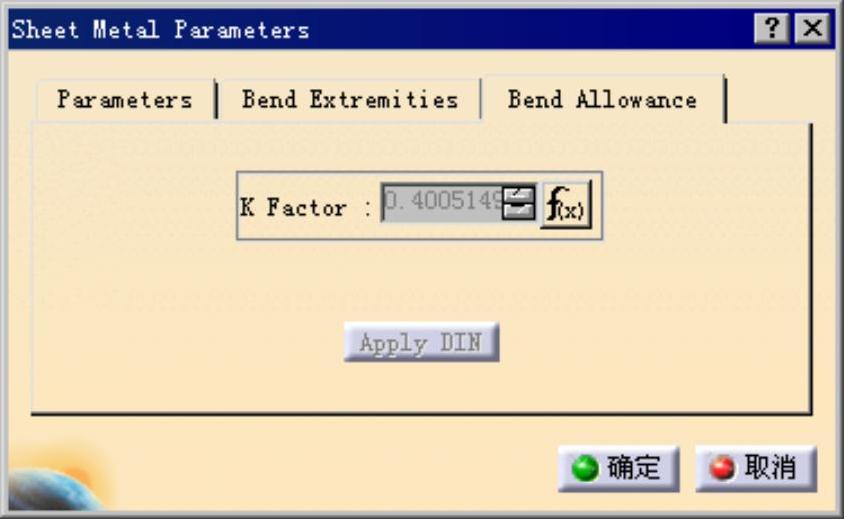

图1.2.14 “Sheet Metal Parameters”对话框（三）

● 文本框：用于指定折弯系数K的值。

● 按钮：用于打开允许更改驱动方程的对话框。

● 按钮：用于根据DIN公式计算并应用折弯系数。
