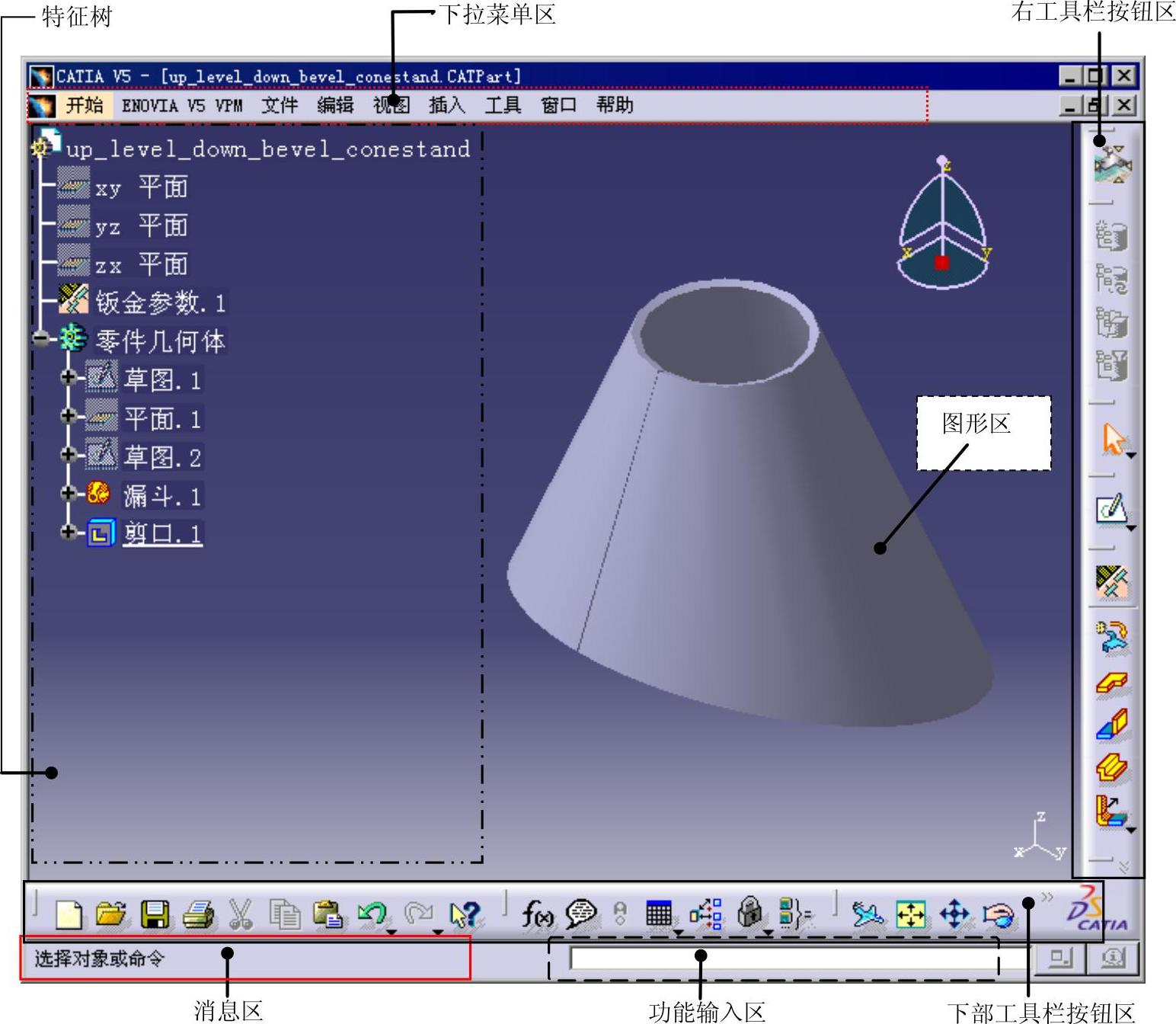

在学习本节时，请先打开钣金件模型文件D：\cat21.15\work\ch01\ch01.02\ch01.02.01\up_level_down_bevel_conestand.CATPpart。CATIA钣金设计工作界面包括特征树、下拉菜单区、右工具栏按钮区、消息区、功能输入区、下部工具栏按钮区及图形区等（图1.2.1）。

图1.2.1 CATIA V5钣金设计工作界面

1.特征树

在活动的零件文件中，“特征树”的顶部是零件，零件的下方是每个特征的名称，并且列出了活动文件的所有零件及特征，且以树的形式显示模型结构，根对象（活动零件或组件特征）显示在特征树的顶部，其从属对象（零件或特征）位于根对象之下。当打开多个模型时，“特征树”只反映当前活动模型的内容。

2.下拉菜单区

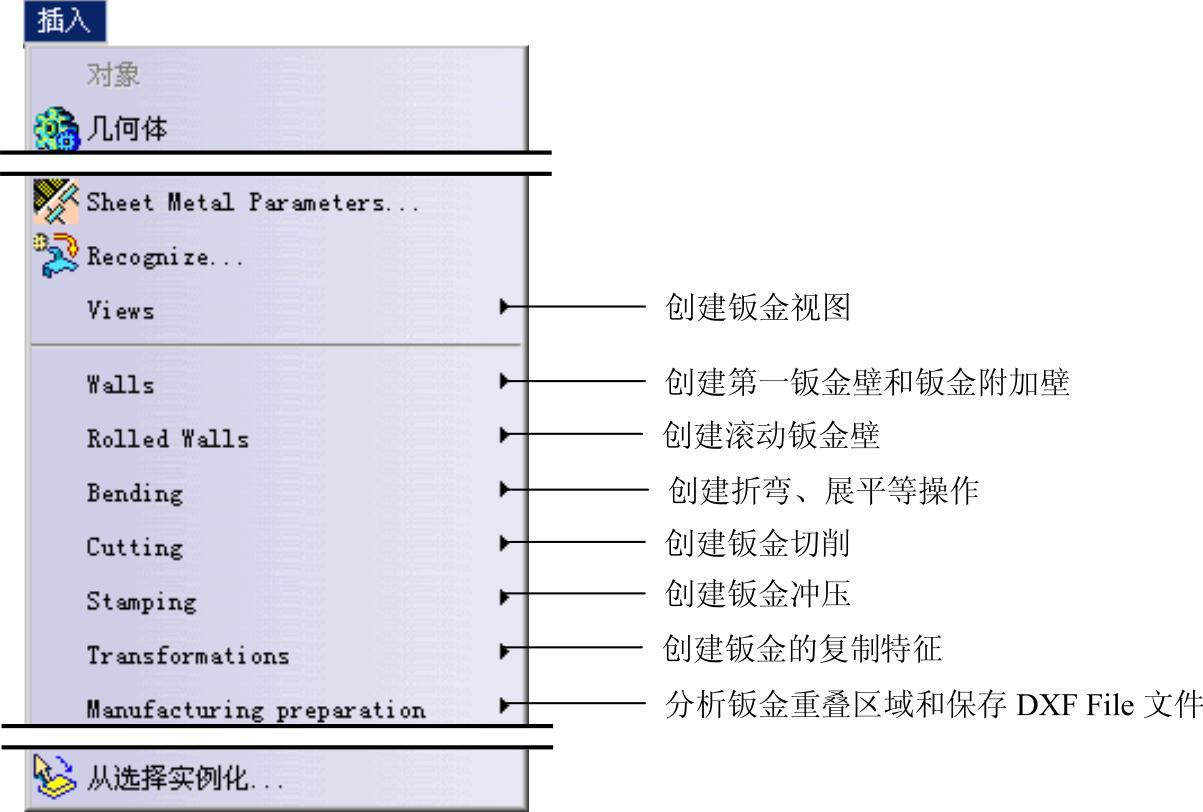

下拉菜单中包含创建、保存、修改模型和设置CATIA V5环境的一些命令。钣金设计的命令主要分布在下拉菜单中，如图1.2.2所示。

3.工具栏按钮区

工具栏中的命令按钮为快速进入命令及设置工作环境提供了极大的方便，用户可以根据具体情况定制工具栏。

图1.2.2 “插入”下拉菜单

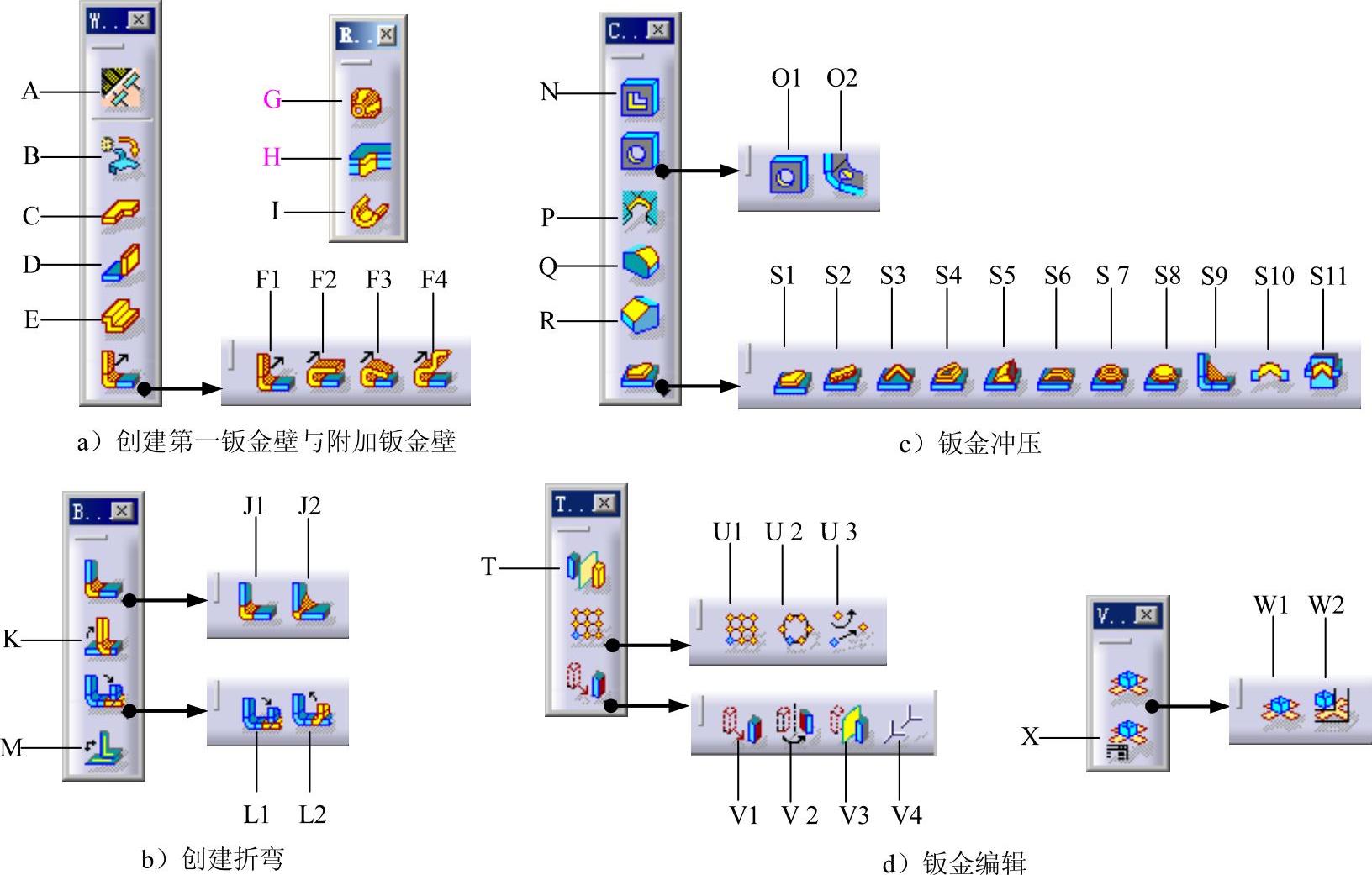

钣金专用工具栏按钮如图1.2.3所示，简要说明如下：

A：创建钣金参数。 B：将实体转化为第一钣金壁。

C：创建第一钣金壁。 D：创建附加钣金壁。 E：创建拉伸。

F1：创建凸缘。 F2：创建边缘。

F3：创建滴料折边。 F4：创建用户自定义凸缘。

G：创建漏斗状第一钣金壁。 H：创建自由成型曲面。 I：创建圆弧形第一钣金壁。

J1：创建圆柱面折弯。 J2：创建圆锥折弯。 K：创建自定义截面折弯。(www.daowen.com)

L1：创建展平。 L2：创建折弯回去。

M：创建折叠。 N：创建凹槽切削。

O1：创建孔切削。 O2：创建圆形切削。

P：创建角切削。 Q：创建圆角。 R：创建斜角。

S1：创建曲面冲压。 S2：创建圆缘槽冲压。 S3：创建曲线冲压。

S4：创建凸缘开口。 S5：创建散热孔冲压。 S6：创建桥形冲压。

S7：创建凸缘孔冲压。 S8：创建环状冲压。 S9：创建加强筋。

S10：创建销子冲压。 S11：创建用户自定义冲压。

T：创建对称特征。

U1：创建矩形阵列。 U2：创建圆周阵列。 U3：创建用户自定义阵列。

V1：创建平移变换。 V2：创建旋转变换。

V3：创建对称变换。 V4：创建定位变换。

W1：创建快速展平。 W2：创建多视图。

X：激活视图。

图1.2.3 钣金工具栏按钮
