技术原理与应用场景探析

采用FDD模式的移动通信系统必须使用成对的收、发频带,在支持上、下行对称的业务时能充分利用上下行的频谱,如语音业务。然而,在实际系统中,有很多上下行非对称的业务,此时FDD系统的频谱利用率会大大降低。表7-3列出了不同业务上下行流量的比例,从表7-3可以看出,不同业务、不同场景上下行流量的需求差别很大。因此采用成对的收发频带的FDD系统不能很好地匹配5G不同场景、不同业务的需求。

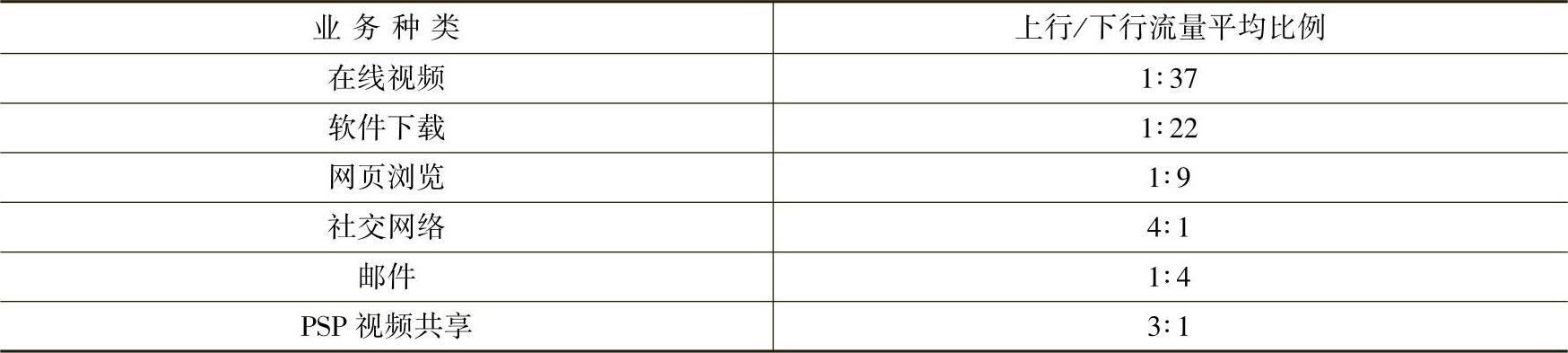

表7-3 不同业务上下行流量比例


灵活双工技术能够根据上、下行业务变化情况动态分配上、下行资源,有效提高系统资源利用率。灵活双工技术可以应用于低功率节点的小基站,也可以应用于低功率的中继节点,如图7-21所示。在低功率节点的小基站或中继节点,由于上、下行发送功率相当,由灵活双工引起的邻频干扰问题将得到缓解。

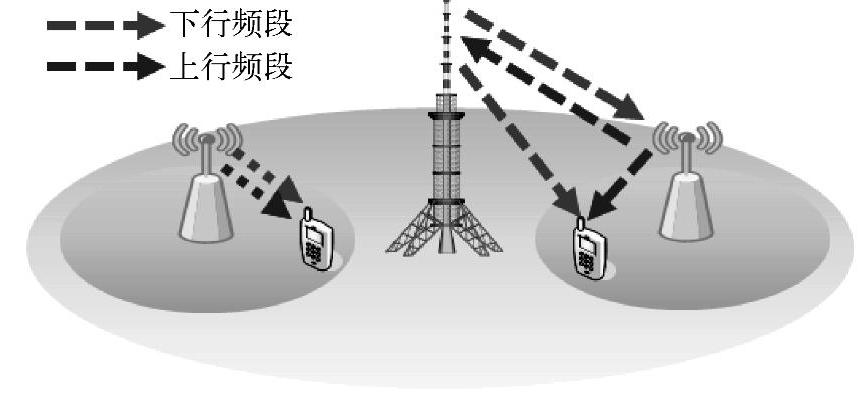

图7-21 灵活双工应用场景

灵活双工可以通过时域和频域方案实现。在时域方案中,每个小区根据业务量需求将上行频谱配置成不同的上、下行时隙配比,如图7-22所示;在频域方案中,将上行频带配置为灵活频带以适应上、下行非对称的业务需求,如图7-23所示。

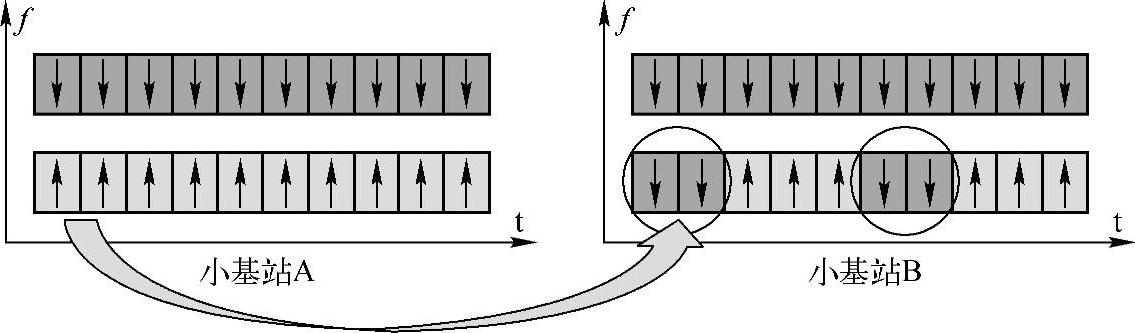

图7-22 时域方案的灵活频谱分配(www.daowen.com)

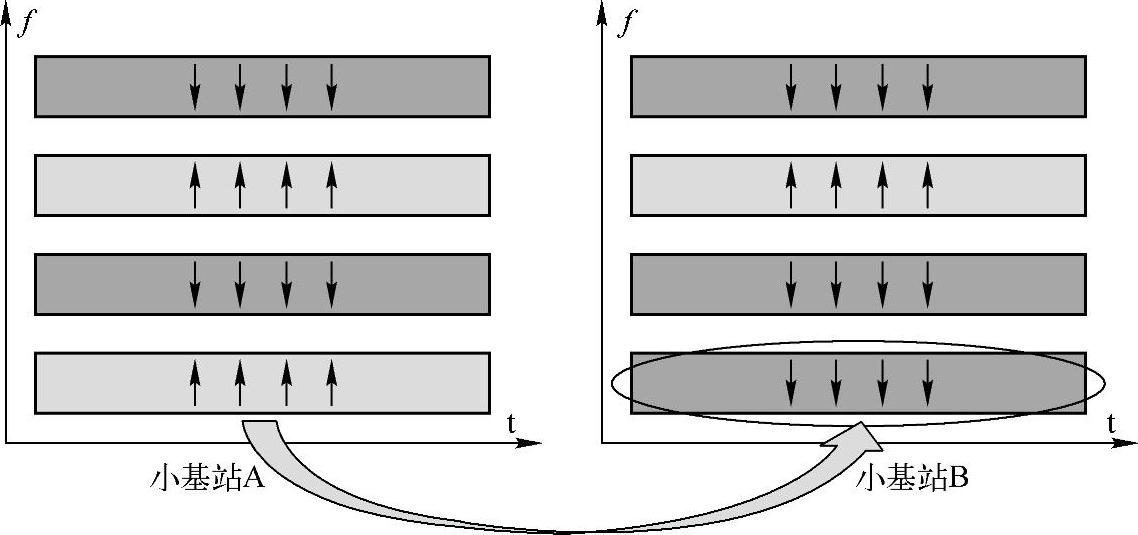

图7-23 频域方案的灵活频谱分配

灵活双工技术可提高FDD系统的频谱利用率。在FDD系统中,根据实际系统中上、下行业务的分布,灵活分配上、下行频谱资源,使得上、下行频谱资源和上、下行数据流量相匹配,从而提高频谱利用率。如图7-24所示,当网络中下行业务量高于上行时,网络可将原用于上行传输的频带f4配置为用于下行传输的频带。

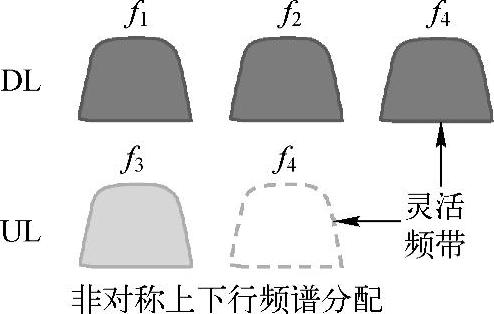

图7-24 FDD系统中灵活频谱分配技术

灵活双工技术可应用于低功率节点微基站。在低功率节点的微基站中,由于上、下行发送功率相当,灵活频带的上、下行变化而引起的邻频干扰问题将得到缓解。载波聚合和非载波聚合的场景都可以采用灵活双工技术。在载波聚合场景中,网络可将原用于上行传输的频带用于下行传输,并将该频带配置成辅载波SCell。在非载波聚合场景中,网络可将原用于上行传输的频带用于下行传输,并将该频带和上行频带配置成配对的频带,如图7-25所示。

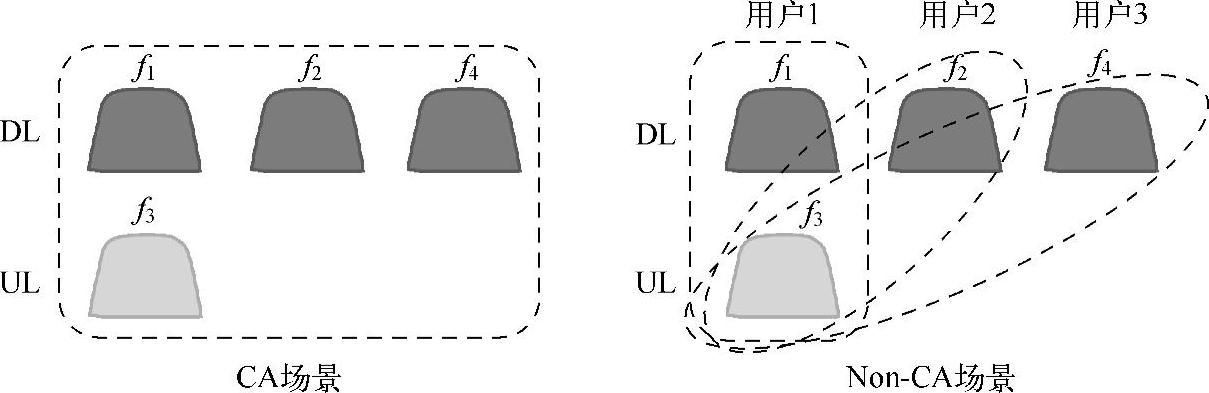

图7-25 载波聚合和非载波聚合应用场景
