运营商获得频谱的方式包括频谱协同、并购、拍卖、频谱存取。其中频谱存取的方式被称为LSA,即当频谱资源无法清理,通过LSA的方式可以将闲置的频谱资源进行共享。简言之,频谱存取是一个框架协议,允许运营商们按照事先的约定,共享某个运营商的频谱资源。共享可以是静态的,如在固定区域或时段进行共享;也可以是动态共享,如按照拥有频谱的运营商的动态授权,分地域和时段共享。总之,频谱存取是基于频段、地域或时段的频谱资源共享。频谱存取的前提是制定行之有效的频谱存取协议,确保所有利益方的业务质量。

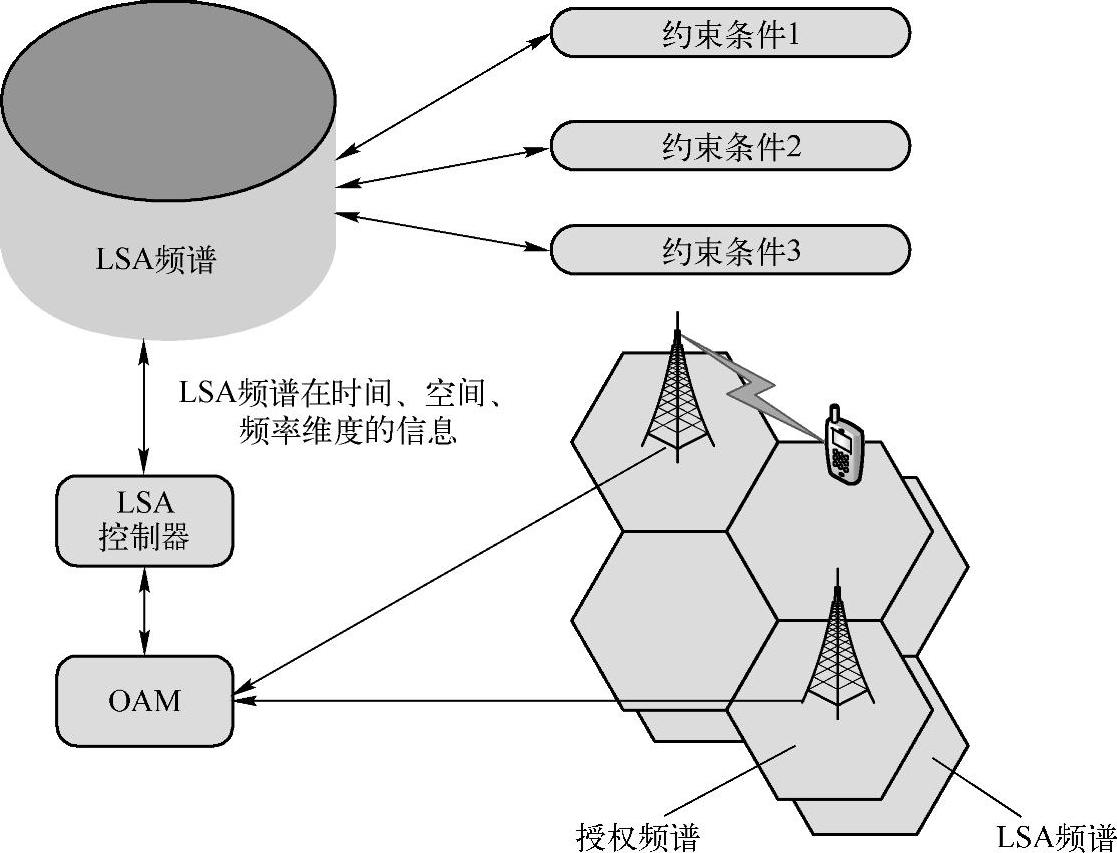

如图6-11所示为典型的LSA系统架构。
图6-11 LSA系统架构
LSA系统设计原则包括:简化设计、快速高效的部署,以及能够适用于多种无线传输技术。以下对LSA的频谱管理流程做一介绍。
LSA的频谱管理主要由控制监管节点完成,文献[7]给出了一种LSA频谱管理的工作流程,可以描述为如下步骤(见图6-12):
步骤1:终端测量相关参数,并向基站上报测量结果。
步骤2:基站根据终端上报的测量结果,统计站内的频谱需求和参数,触发频谱需求更新并向OAM(操作维护管理节点)上报频谱需求和参数。(www.daowen.com)
步骤3:OAM统计并预测运营商频谱需求和参数,触发频谱需求更新并向共享监管节点上报频谱需求及相关参数、频谱占用情况更新消息、频谱占用结束消息。
步骤4:SRM根据运营商OAM上报的消息,执行各运营商间频谱分配方案并决策。完成决策后,向各运营商OAM分别发送频谱分配的授权分配消息或频谱分配的收回消息。
步骤5:各运营商OAM向SRM反馈频谱分配确认消息,并根据收到的频谱分配消息进行基站间频谱管理和协调,将频谱分配结果通知给各基站。
步骤6:基站向OAM反馈频谱分配确认信息,并执行频谱分配结果,配置频谱资源。
图6-12 LSA频谱管理流程
当LSA管理面向多运营商时,频谱管理所需要的基本信息包括:频段价格,使用政策等信息;运营商归属、射频能力、地理位置、发送功率等无线相关信息;带宽需求、负载情况、业务等级等业务相关信息。根据上述信息,以满足所管理的区域小区间总干扰最小化为目标为多运营商分配频率。一般会根据覆盖范围来区分运营商站点类别,覆盖区域相距较远的运营商基站分配同频的频谱资源;邻近覆盖和同覆盖区域的运营商基站分配异频的频谱资源。
