螺纹的主要参数（图7-8）如下：

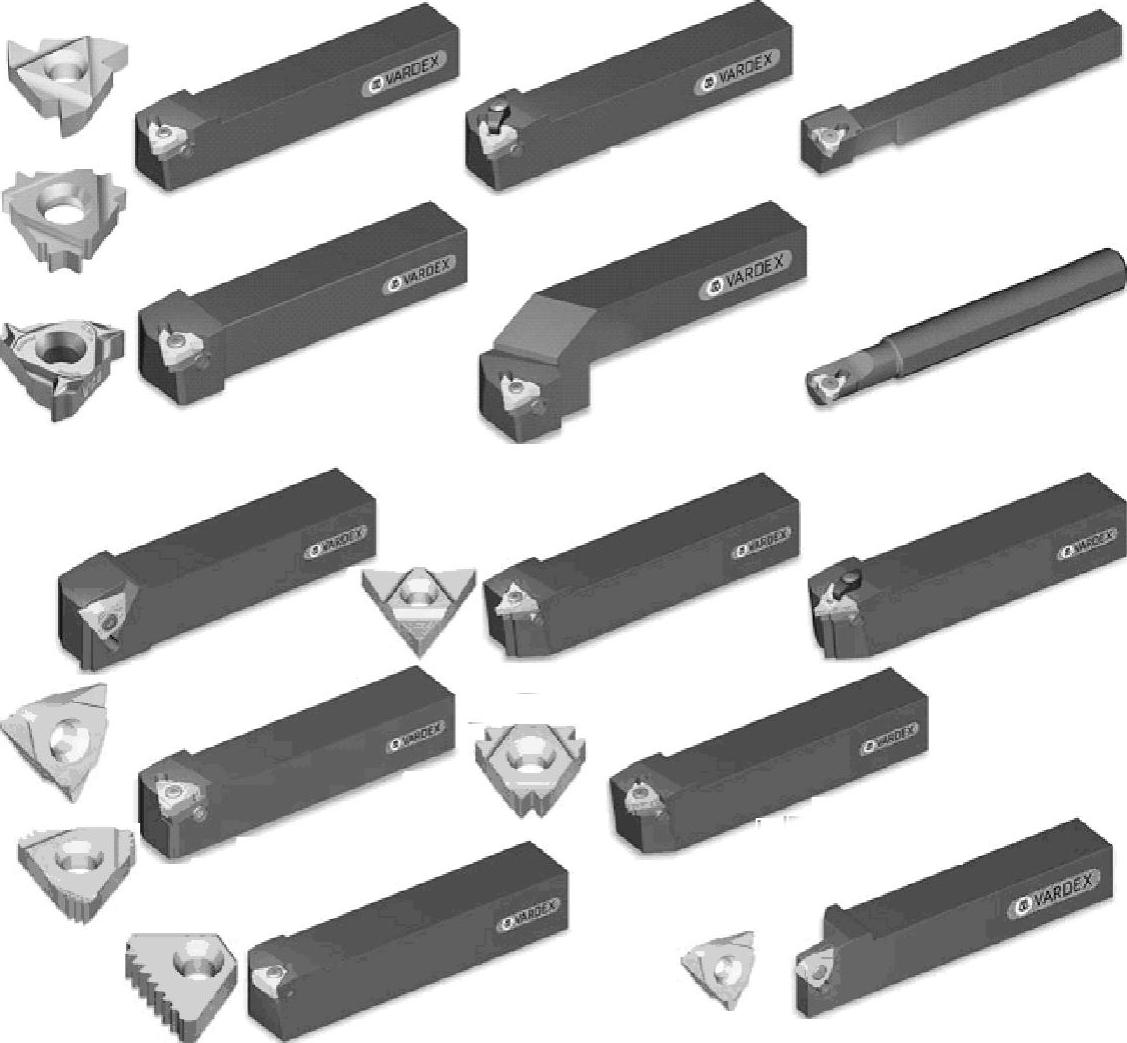

图7-6 各类机夹式外螺纹车刀

1）大径/牙外径（D、d）：理论上大径等于螺纹的公称直径，与外螺纹牙顶（或内螺纹牙底）相重合的假想圆柱体的直径。但根据与螺母的配合它存在有下偏差（-），上偏差为0；因此在加工中，按照螺纹三级精度要求，螺纹大径比公称直径小0.1P。

即螺纹大径D=d=公称直径-0.1P

2）中径（D₂、d₂）：常用于几何计算，一个假想圆柱体的直径，该圆柱的母线上牙型沟槽和凸起宽度相等。

式中H为理论三角形高：

3）小径/牙底径（D₁、d₁）：外螺纹牙底或内螺纹牙顶相重合的假想圆柱体的直径。

4）螺距P相邻两螺纹牙在中径线上对应点间的轴向距离。

5）牙深高度h₁∶h₁=0.5413P～0.6P。粗车时，背吃刀量t=0.35～0.75mm，精车时，t≤0.1mm。

图7-7 各类机夹式内螺纹车刀

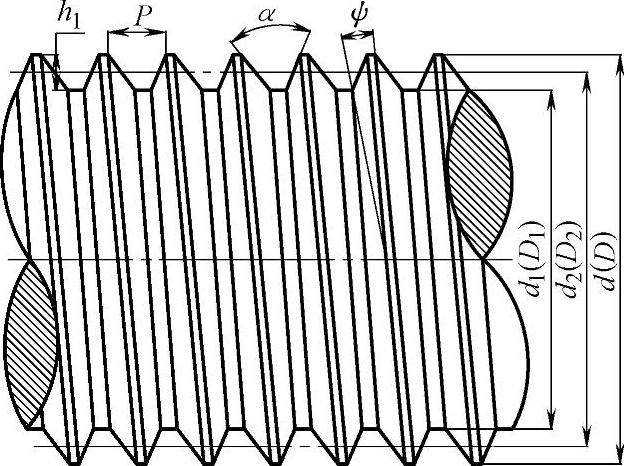

图7-8 螺纹的主要参数

6）线数n：螺纹的螺旋线数目，如图7-9所示。

7）导程S：沿螺纹上同一条螺旋线转一周所移动的轴向距离，S=nP。(www.daowen.com)

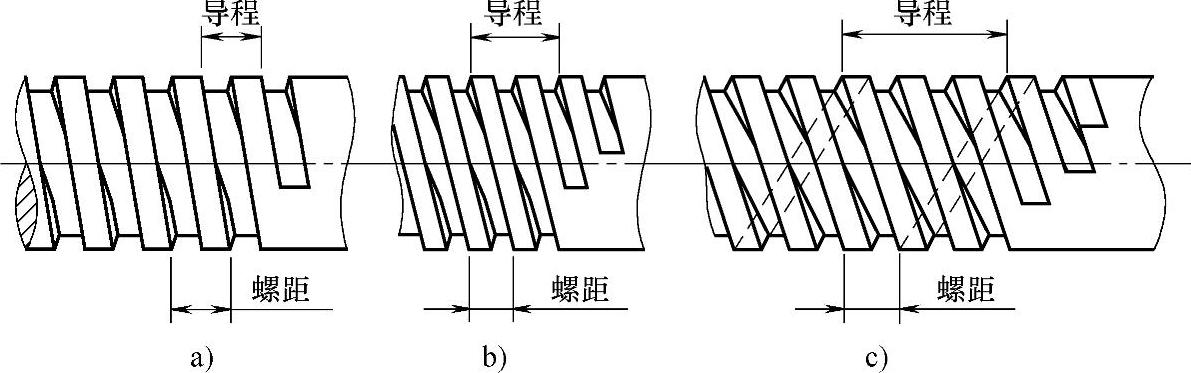

图7-9 单线梯形螺纹和多线梯形螺纹

a）单线梯形螺纹 b）双线梯形螺纹c）三线梯形螺纹

8）螺纹升角β：中径d₂圆柱上，螺旋线的切线与垂直于螺纹轴线的平面的夹角，如图7-10所示。

；

式中 β——螺纹升角；

P——螺距（mm）；

N——多头螺纹头数；

D——中径（mm）。

导程=P×N

9）牙型角a：在轴向截面内，螺纹牙型两侧边的夹角。普通螺纹牙型半角为60°，威氏螺纹牙型半角为55°。一般木螺纹牙型角度为60°，尾尖角度60°。

10）牙侧角：在轴向截面内，螺纹牙型一侧边与螺纹轴线的垂线之间的夹角。

11）表7-1为常用螺纹螺距与背吃刀量对照表。

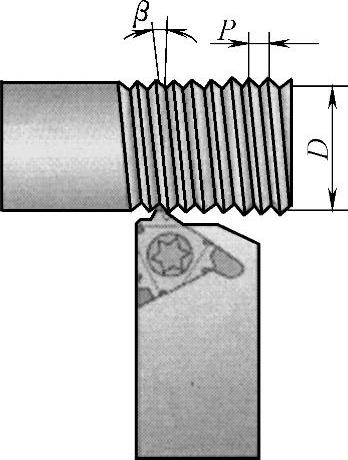

图7-10 螺纹升角示意

表7-1 常用螺纹螺距与背吃刀量对照表
