例题5-7：用ϕ10mm高速钢立铣刀编制如图5-14零件所示空间圆柱面的精加工程序。

解：1）工艺分析：由上图可知，在工件的右侧有一长50mm宽12mm由R50m和R25m组成的空间圆柱弓形凸台，如果我们将原工件坐标零点设置在工件中心上表面（水平方向为X轴，纵向为Y轴，垂向为Z轴，如图5-14所示），那未在编制空间圆柱弓形凸台程序时，最好以弓形凸台顶点建立一个新坐标系，建立G19（YZ平面）加工平面（如图5-15所示）。曲面铣削常采用“行切法”和“阶梯法”进行加工，如图5-15所示。当采用图5-15b所示（阶梯法）沿横向来回切削的加工路线时，每次沿母线方向加工，刀位点计算简单，程序少，加工过程符合直纹面的形成，可以准确保证母线的直线度；当采用图5-15a所示（行切法）沿纵向来回切削的加工路线时，符合这类零件数据给出情况，便于加工后的检验，弧形准确度高，但程序较多。

用平底立铣刀加工图5-15所示的空间圆柱曲面，当采用“行切法”加工时，在YOZ平面内两轴联动，X向作周期进给，每次单向切削循环过程中，刀具X轴位置不变，从而形成一条空间曲线，轨迹如图5-15a所示，当采用“阶梯法”加工时，以Z轴进行分层切削，依次步步逼近，每次单向切削循环时，刀具Z轴位置不变，在XOY平面内轨迹如图5-15b所示。“行切法”与“阶梯法”都是近似的加工方法，加工精度与分隔、分阶的密度有直接的关系，下面我们将分别介绍这两种程序编制方法。

图5-14 空间圆柱面零件例题

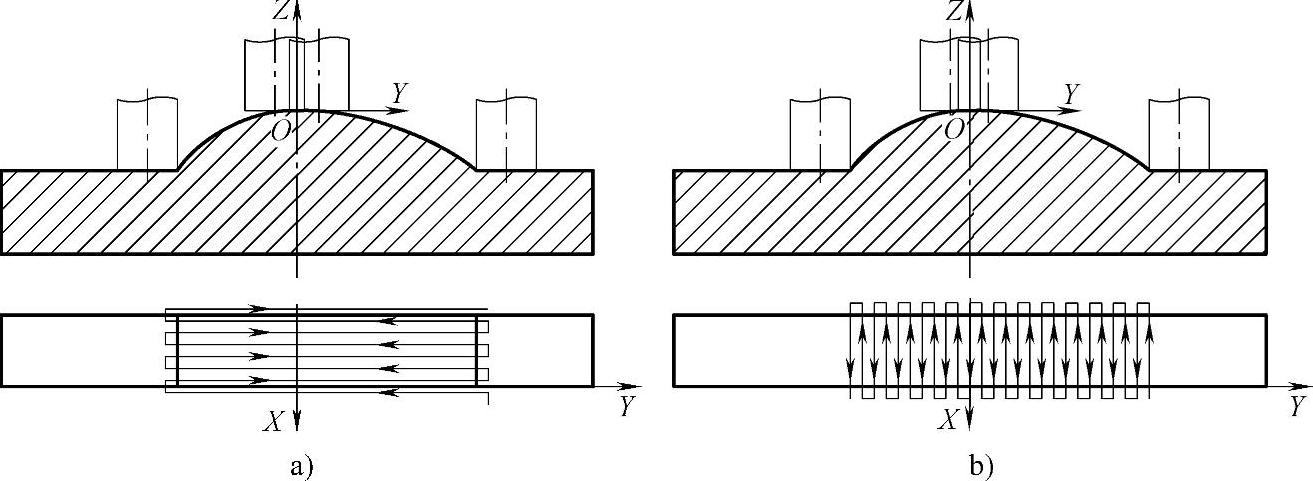

图5-15 曲面加工路线示意

2）程序编制如下：（FANUC 0i数控系统）(www.daowen.com)

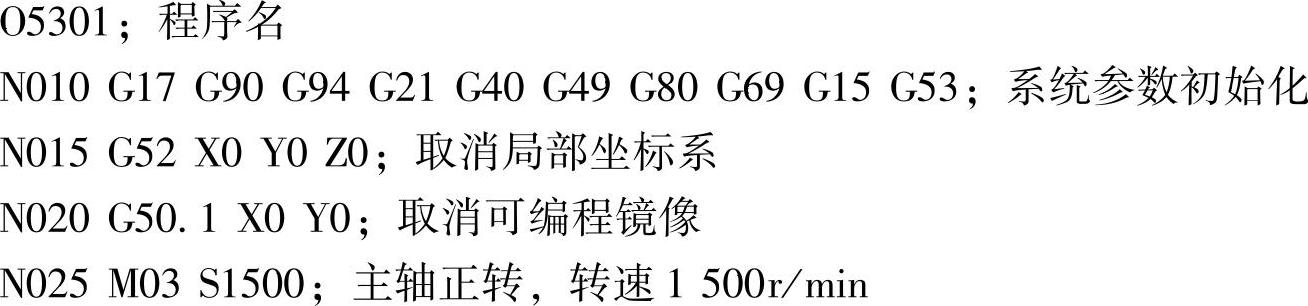

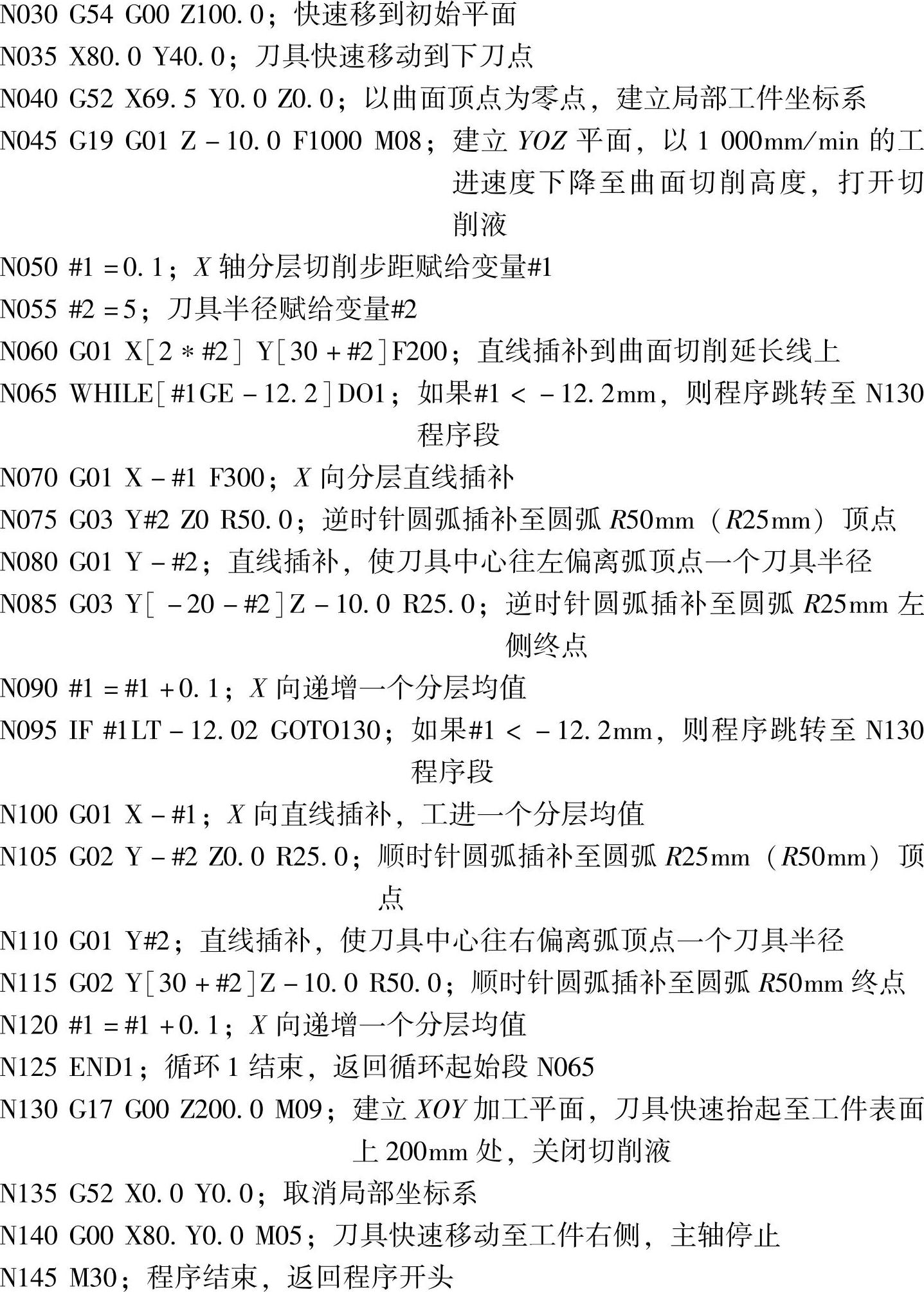

①行切法编制曲面程序：

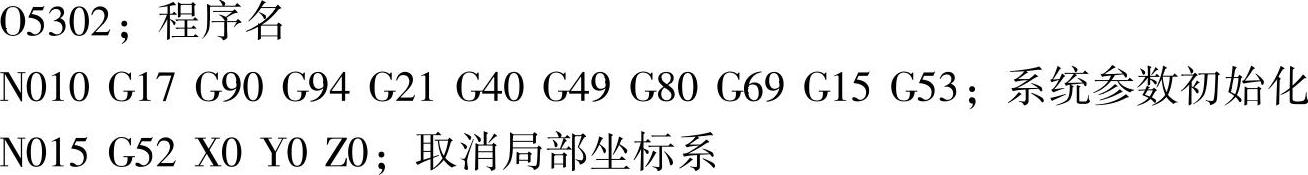

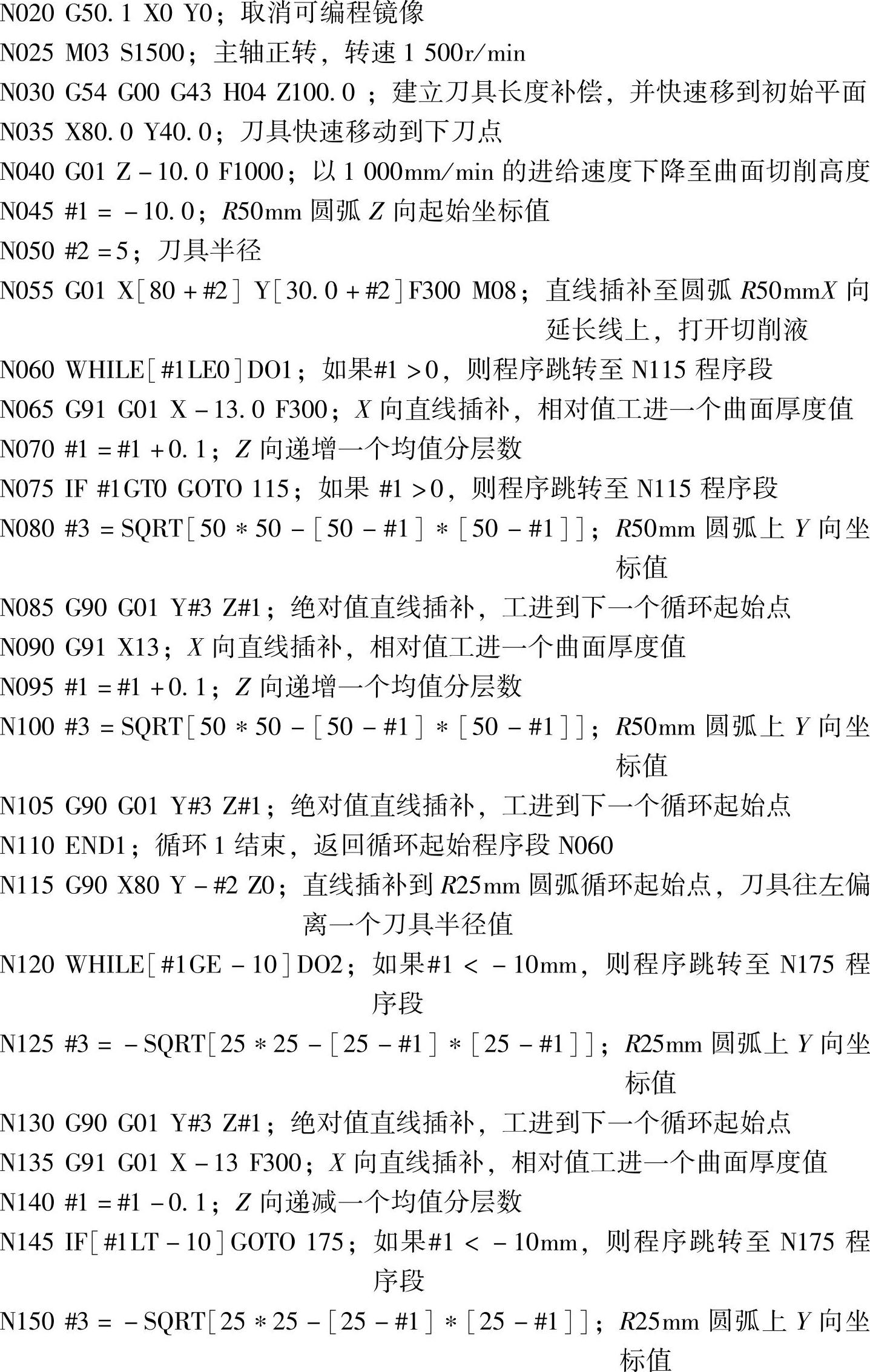

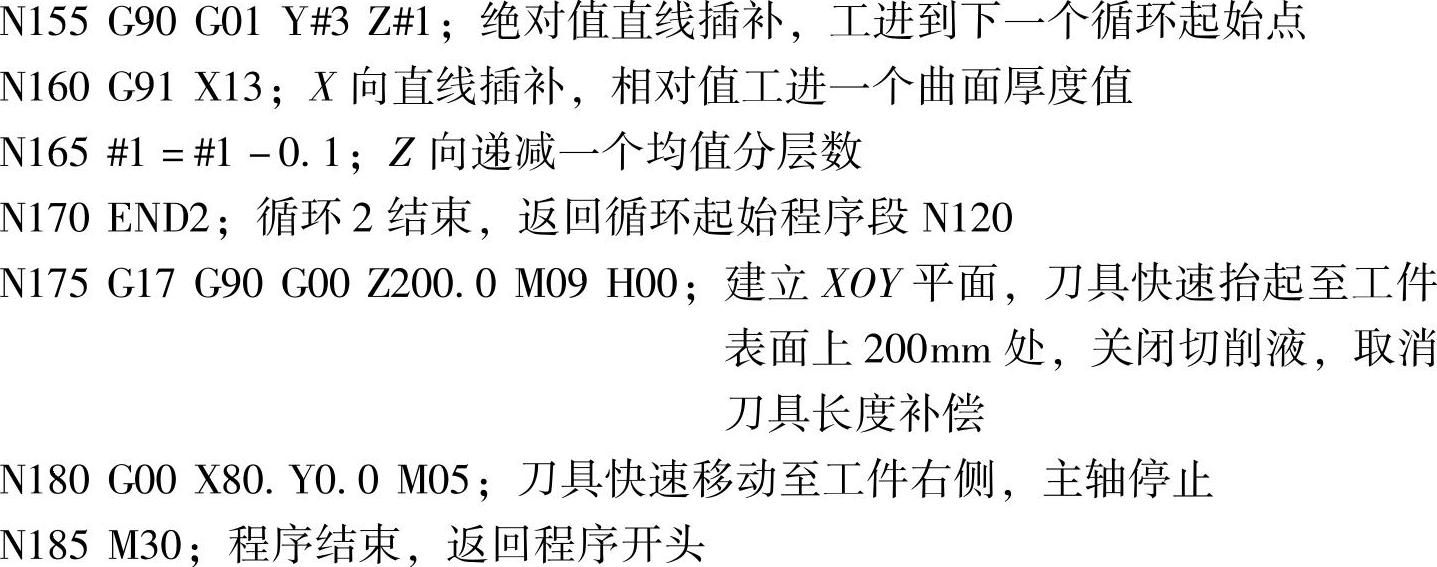

②阶梯法编制曲面程序：
