当工件上出现相似形状，大小不同的轮廓图形时，则可将其中的一个图形轮廓编成子程序，然后用主程序的缩放指令调用，这样可简化编程，省时省存储空间。在利用缩放指令编程时，当图形上只标出形状相似，大小不同的图形轮廓位置和轮廓尺寸，主要难点在于计算图形的缩放比例和缩放中心点的确立；当图形上只标出形状相似，大小不同的多个图形轮廓中的一个轮廓尺寸，其他轮廓只标出它们的具体位置，大小尺寸没标，但用文字说明了与用尺寸标注图形轮廓的比例系数，就可以运用缩放功能指令来简化程序设计。下面我们通过举例来释疑。

1.沿X和Y轴以相同的比例放大或缩小

例题4-7：ϕ16mm立铣刀铣削三圆槽，刀具中心轨迹如图4-13所示。已知大圆直径ϕ50mm，其余二圆直径分别是大圆的0.6倍和0.4倍，圆台之间高度分别为4mm。用图形缩放功能编程。

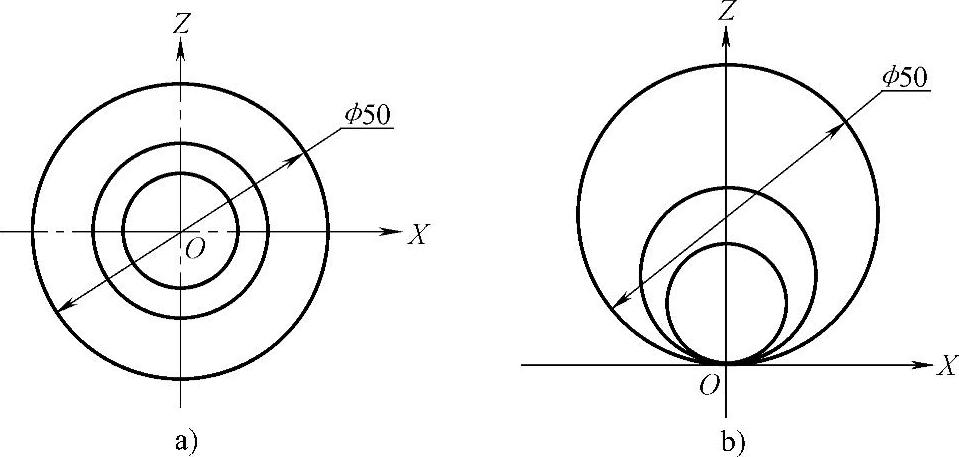

图4-13 沿XY轴以相同的比例缩放例题

a）同心圆 b）圆心在轴上

解：由图4-13可知，图4-13a为三个互成一定比例的形状相似的同心圆台，图4-13b为三个互成一定比例的形状相似的不同心圆台。因此，我们选择其中的一个圆台编程，并把这个程序作为子程序，沿X、Y轴以相同的比例缩放来加工另外两个圆台。

程序编制如下：（FANUC 0i数控系统）

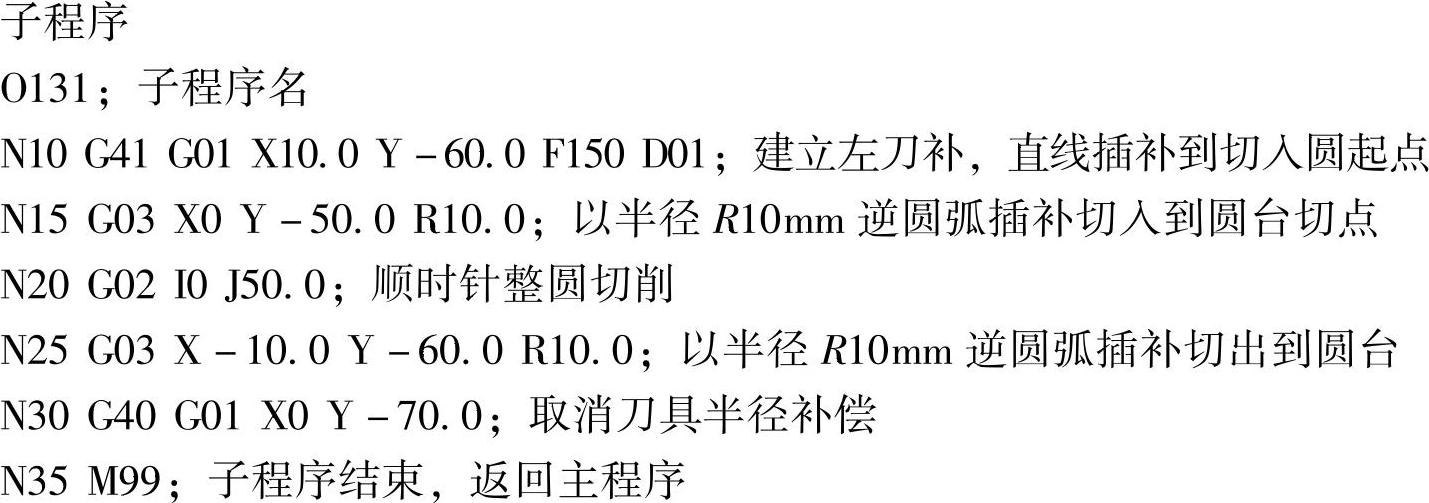

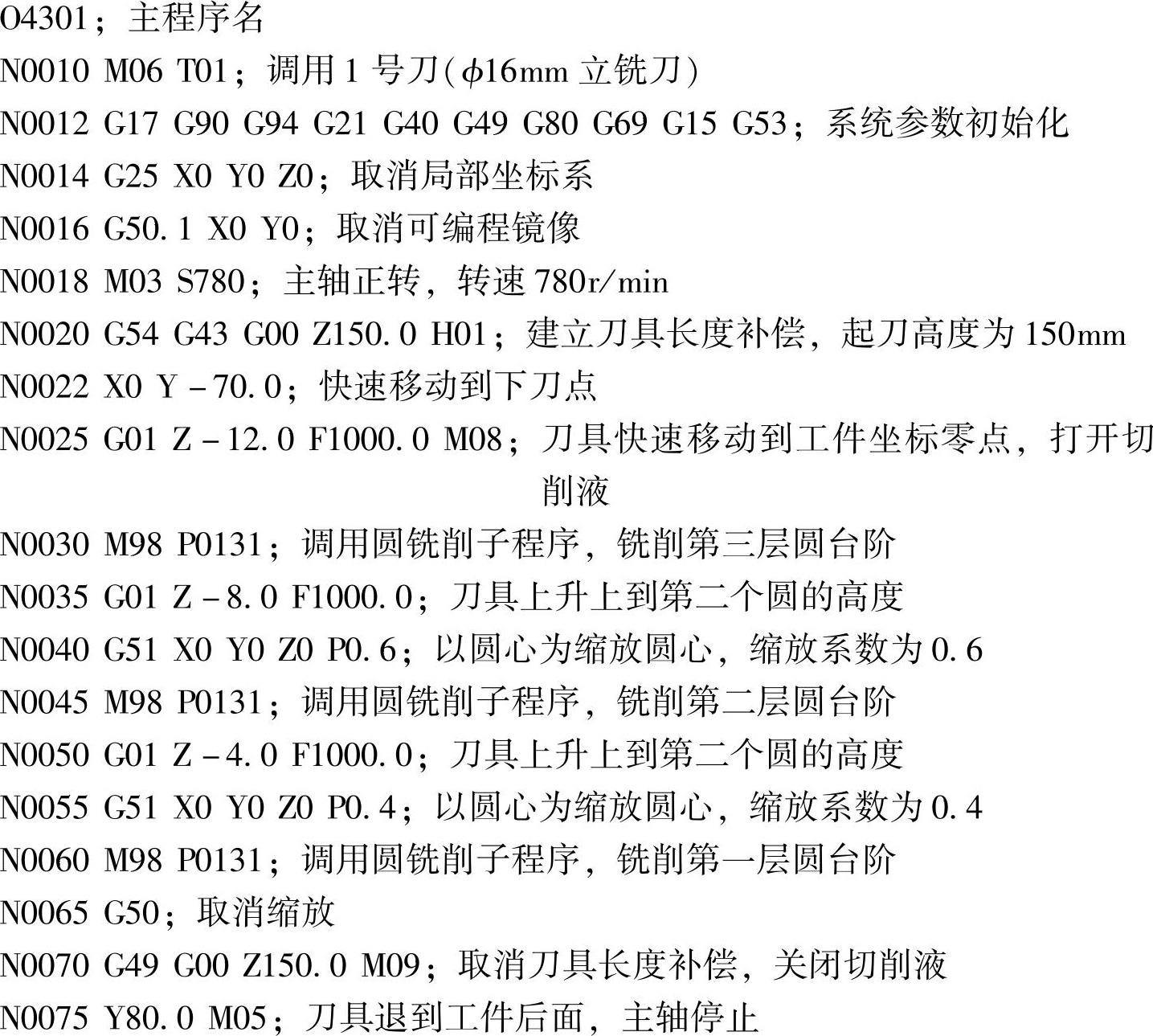

（1）将工件零点设置在圆心，并以圆心为缩放中心编程加工三个同心圆台同心圆台主程序：

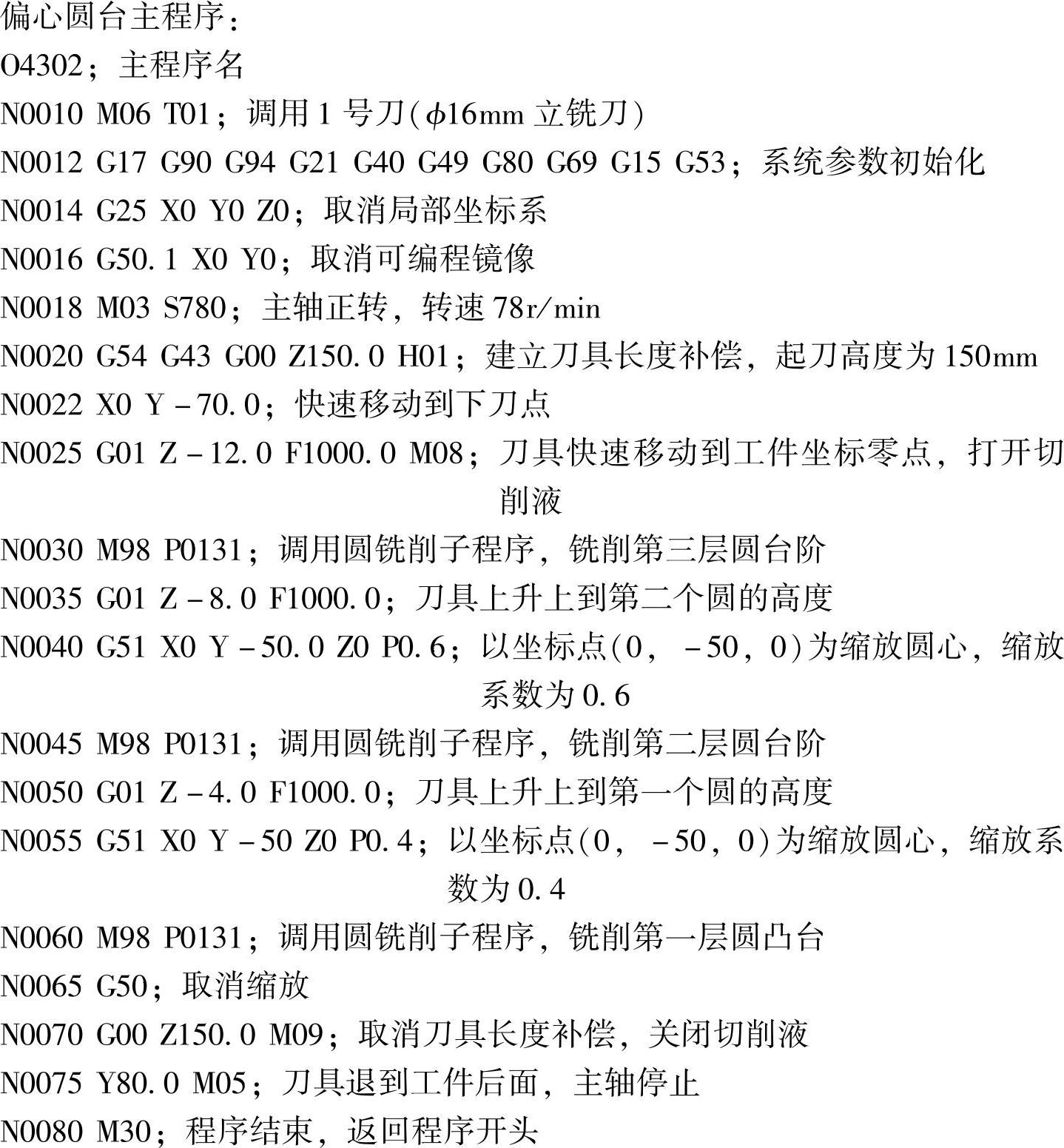

（2）将工件零点设置在圆的直径上，以此点为缩放中心编程加工三个不同心圆台

2.沿各轴以不同的比例放大或缩小

例题4-8：运用缩放功能指令对图4-14中所示椭圆轮廓凸台程序简化设计。

解：此图中，椭圆凸台轮廓是由两个同心，但不同长短轴的半椭圆弧圆滑连接组成，根据题意，通过缩放功能指令，各轴可以不同的比例放大和缩小轮廓，此轮廓X轴的缩放比例系数为30/60=0.5，Y轴的缩放比例系数为40/40=1。

程序设计如下：（FANUC 0i数控系统）

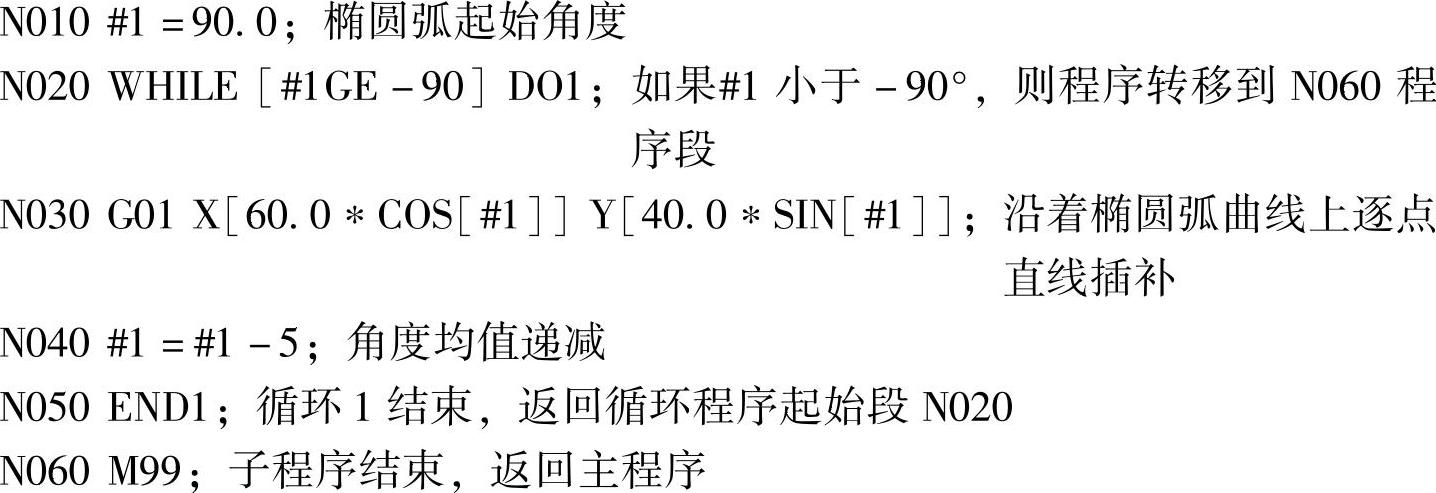

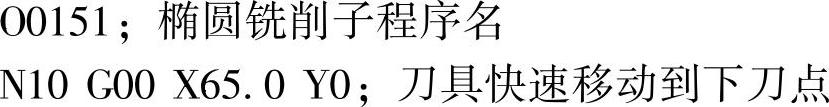

（1）子程序

(www.daowen.com)

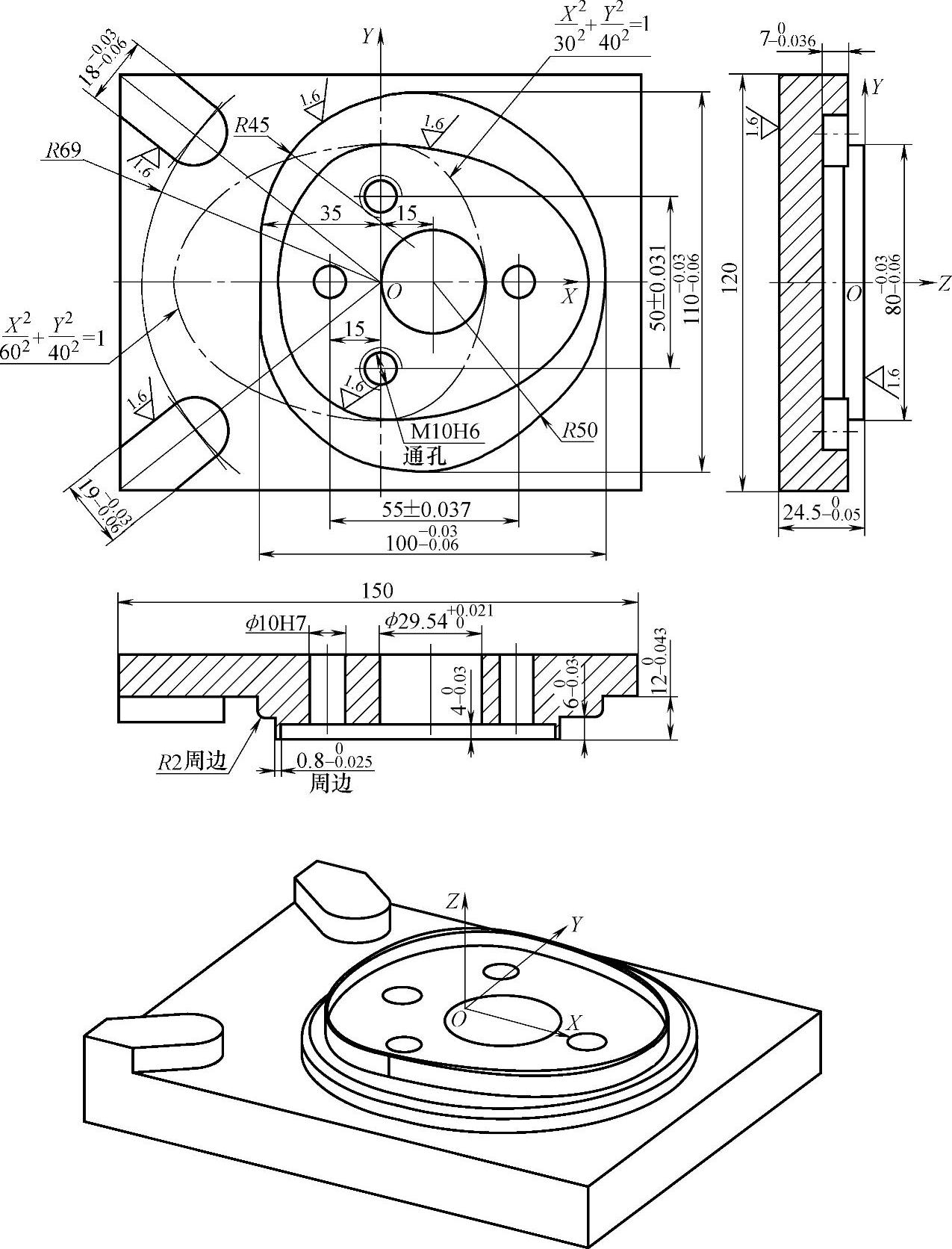

图4-14 各轴以不同比例缩放编程的零件例题

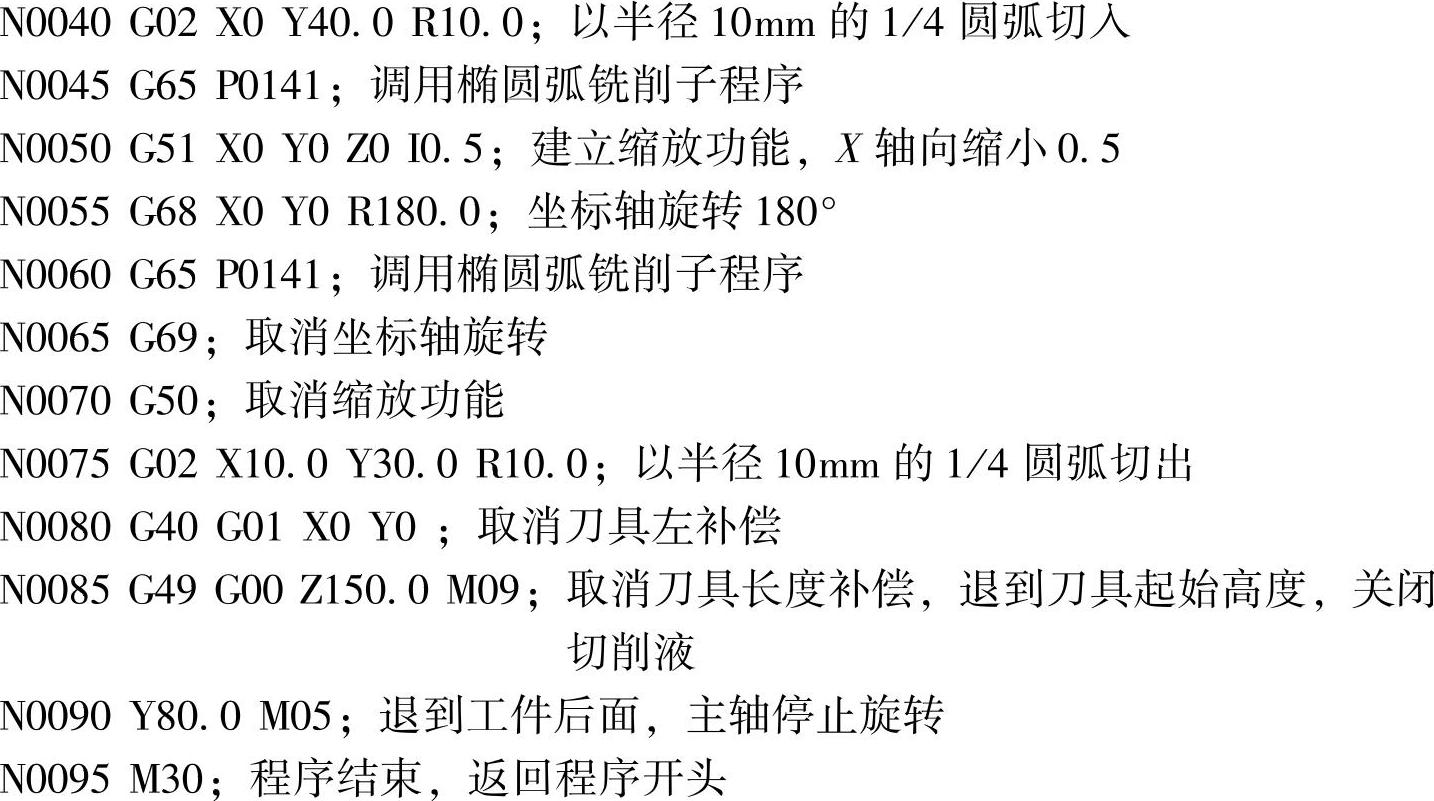

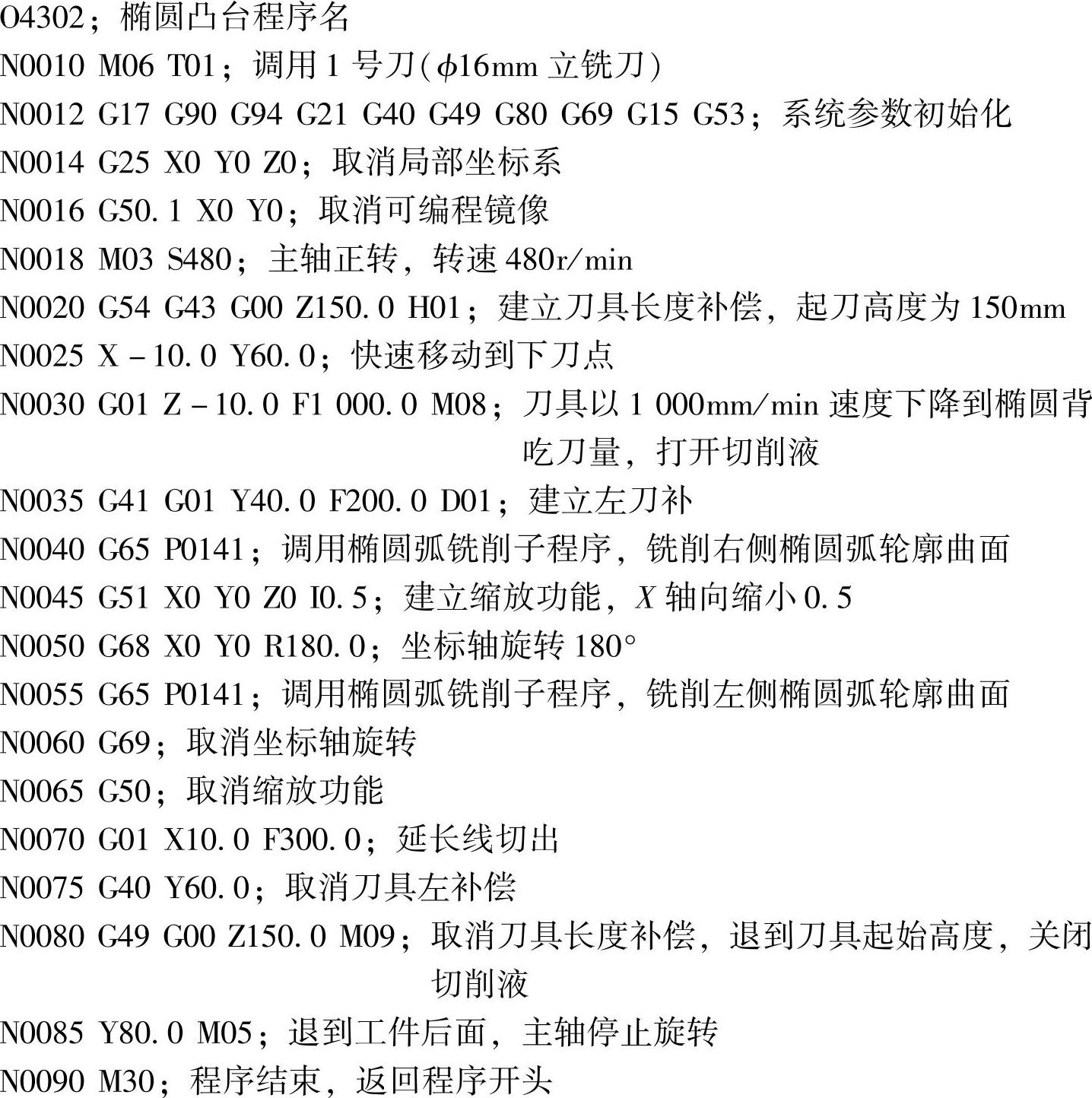

（2）外轮廓椭圆主曲面程序

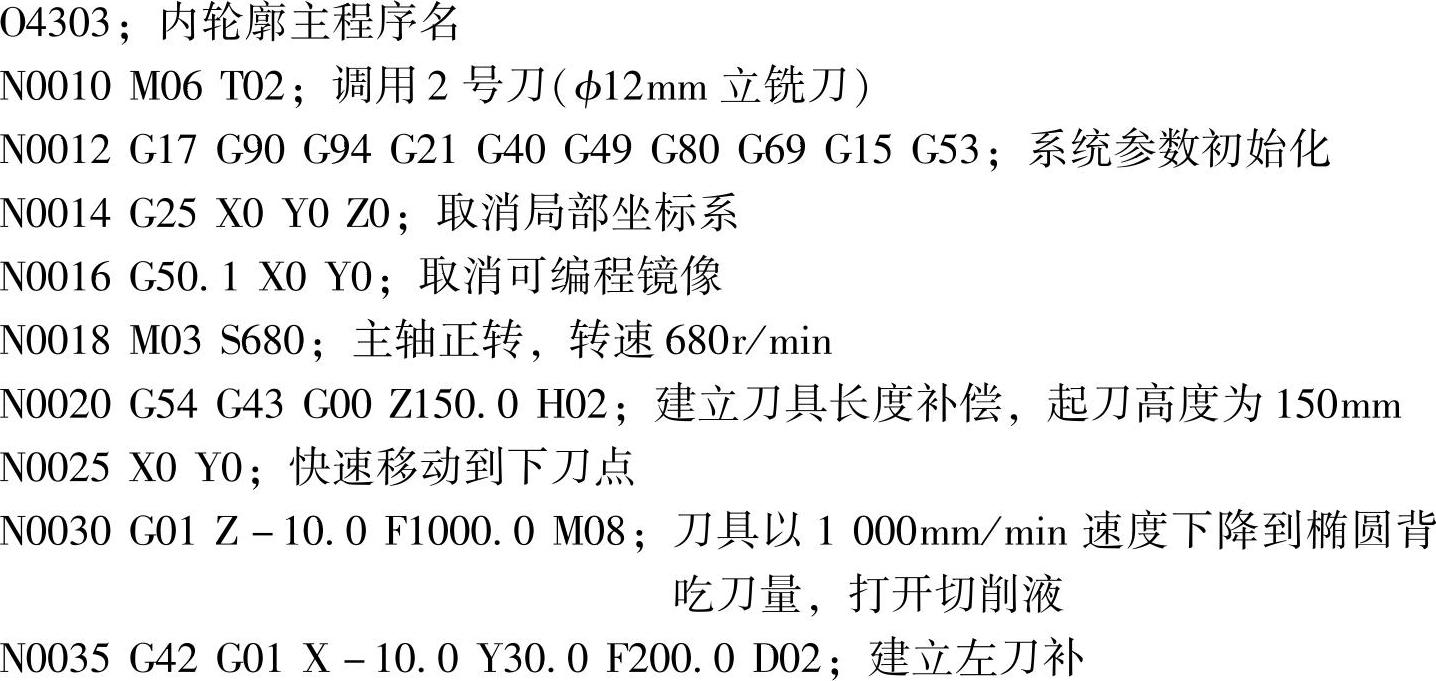

（3）内轮廓椭圆曲面主程序

例4-9：用缩放功能指令对图4-15零件图上的不同尺寸、不同位置的椭圆进行程序简化设计。

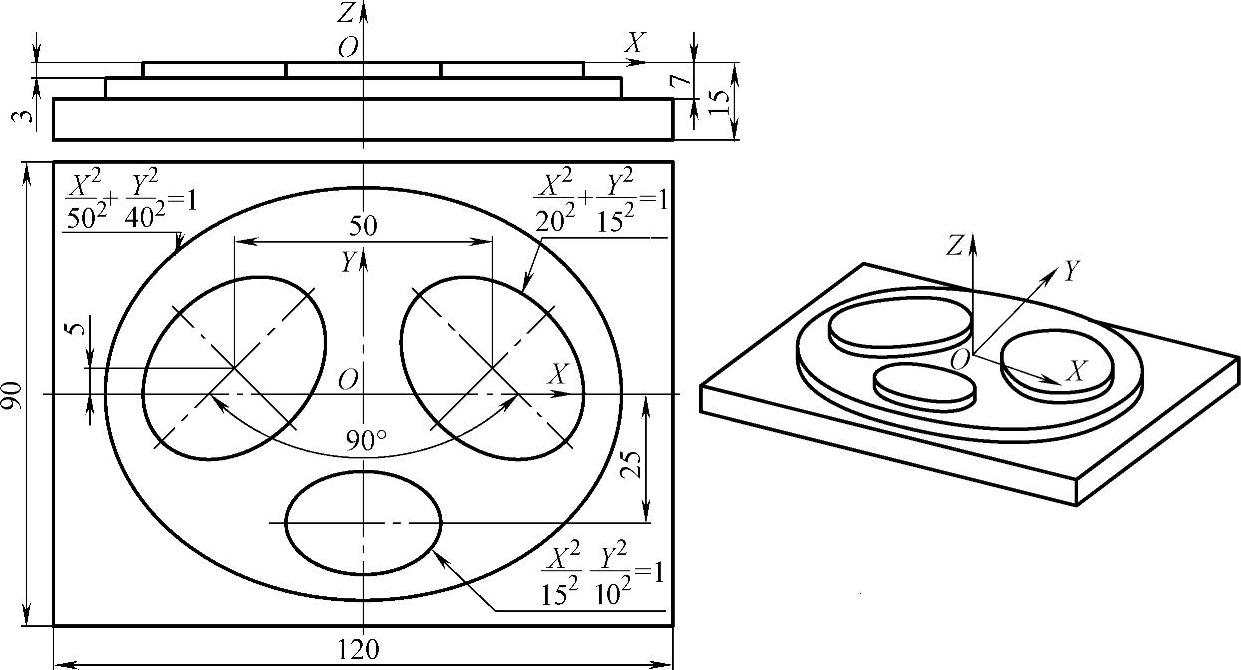

图4-15 不同尺寸、不同位置的相似椭圆凸台零件

解：1）工艺分析：由图4-15零件图可知，此零件图由四个椭圆轮廓曲面构成，在一个大的椭圆曲面台阶上有三个小椭圆凸台，其中两个斜椭圆凸台大小相同，左右对称分布。这里，以工件中心表面建立工件坐标系，将大椭圆轮廓曲面作为子程序编写，然后，通过程序简化功能指令，编写主程序，具体程序设计见下文。

2）程序编制：（FANUC 0i数控系统）

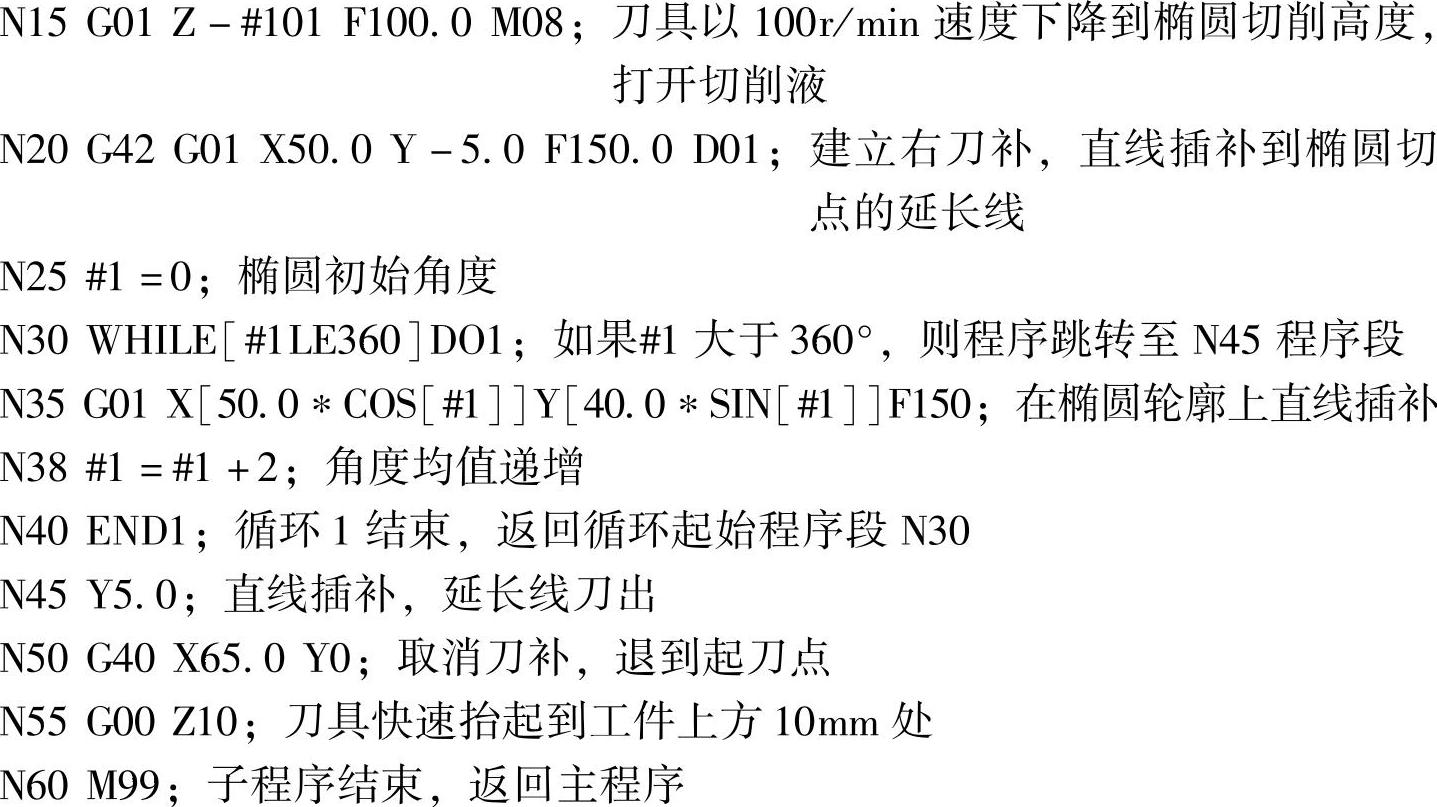

子程序：

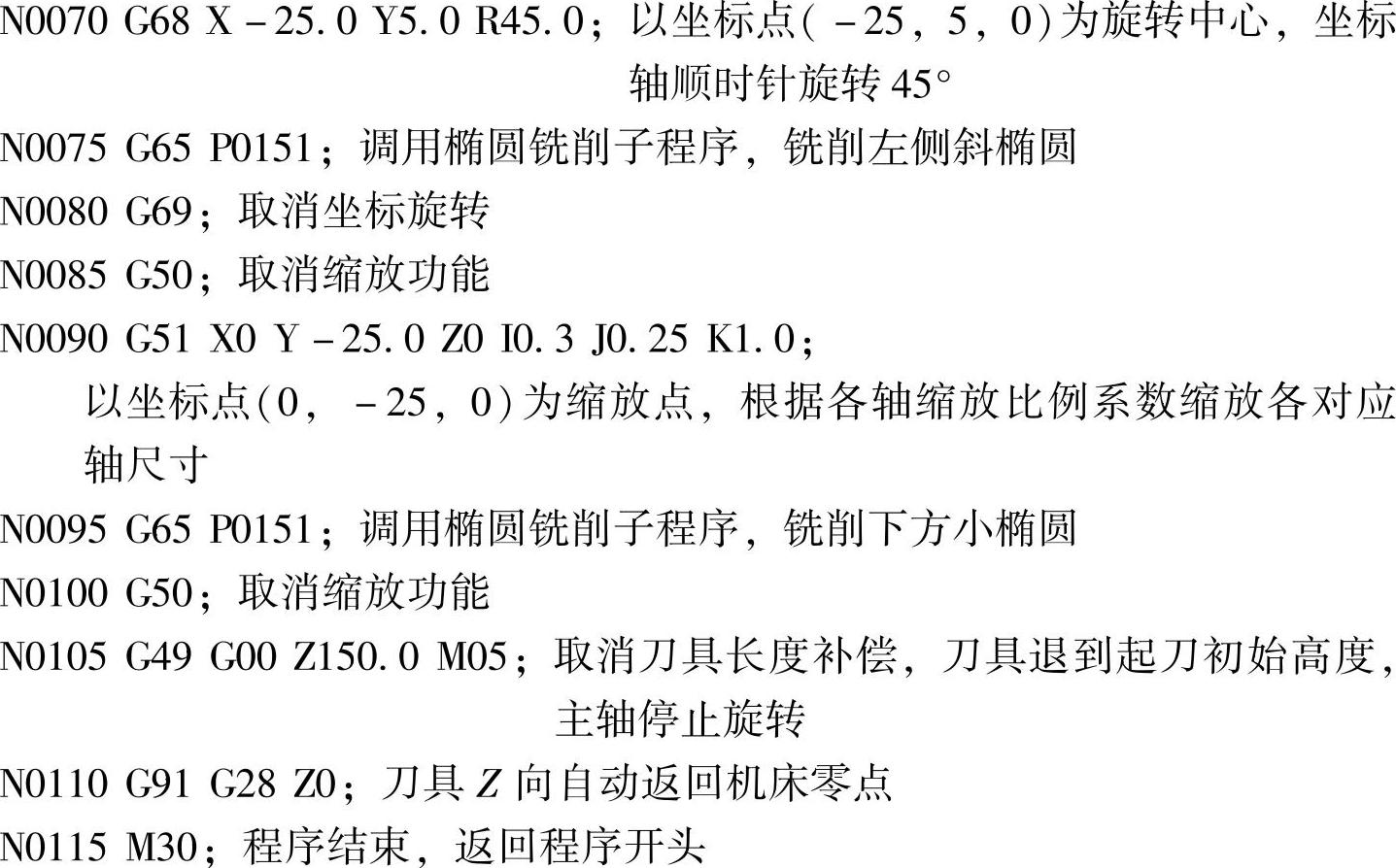

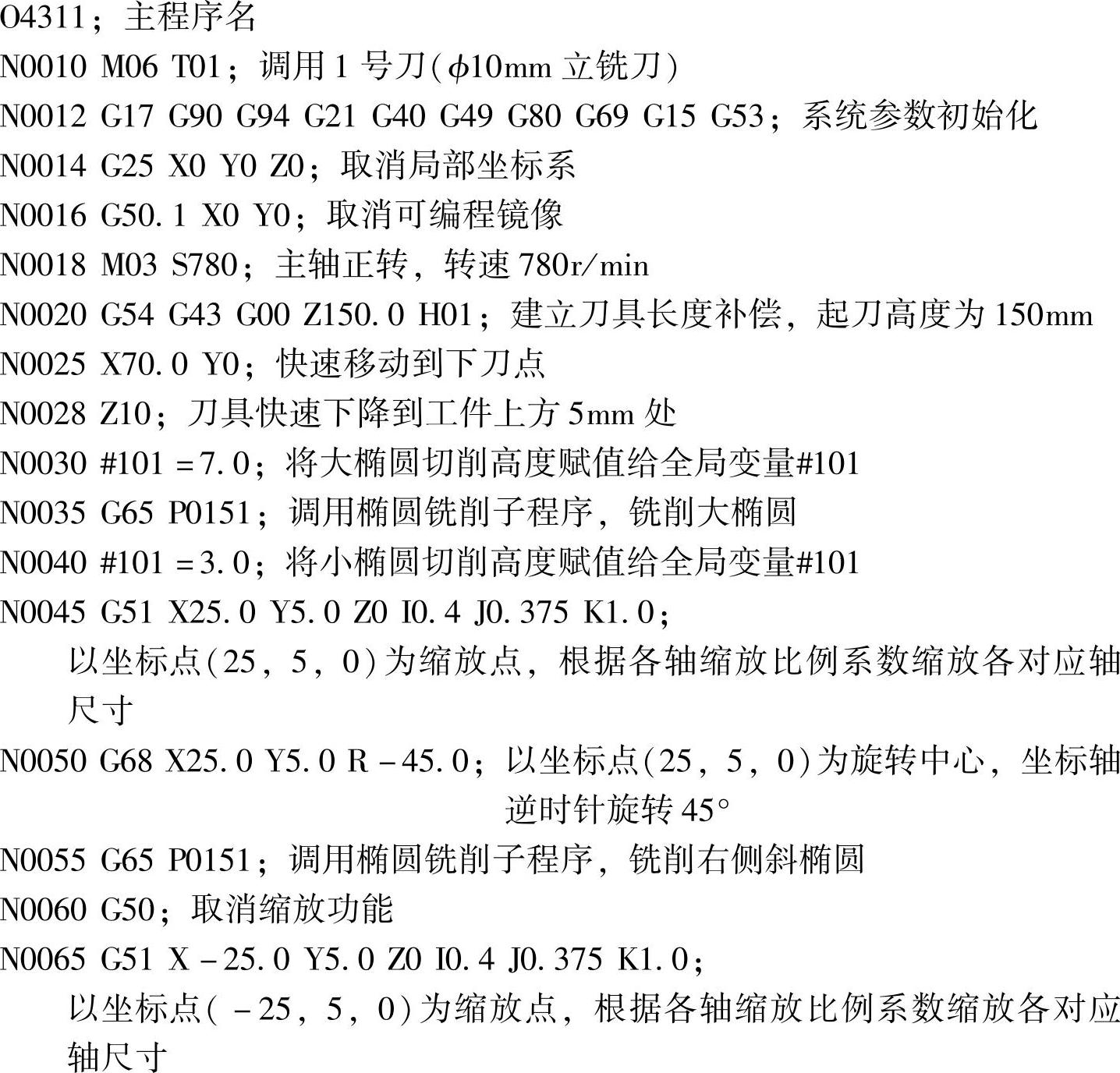

主程序：
