通过指定一个定点坐标（X，Y，Z），运用比例缩放功能指令，可以放大和缩小相同或不同比例的轮廓形状，比例系数在缩放功能指令程序段中指定，如图4-11所示。

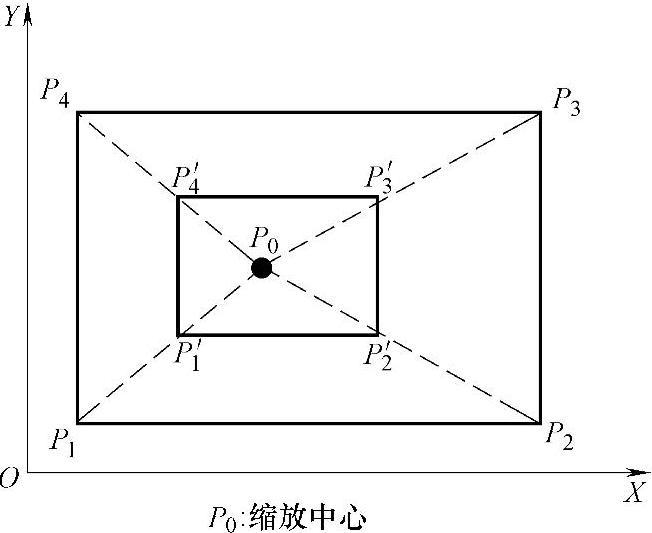

图4-11 比例缩放（P₁P₂P₃P₄→P₁′P₂′P₃′P₄′）

1.沿所有轴以相同的比例放大或缩小（图4-11）

格式：

G51 X__Y__Z__P__；缩放开始

：缩放有效

：（缩放方式）

G50；缩放取消

说明：

X__Y__Z-__：比例缩放中心坐标值的绝对值指令

P__：缩放比例

注：这是FANUC 0i数控系统与HNC—21/22M华中世纪星数控系统共有的同比例缩放特征。

2.沿各轴以不同的比例放大或缩小（图4-12）

格式：(www.daowen.com)

G51 X__Y__Z__I__J__K__；缩放开始

：缩放有效

：（缩放方式）

G50；缩放取消

说明：

X__Y__Z__：比例缩放中心坐标值的绝对值指令

I__J__K__：X，Y和Z各轴对应的缩放比例

a/b：X轴的缩放比例

c/d：Y轴的缩放比例

O：缩放中心

注意：

①须在单独的程序段内指定G51，在图形放大或缩小之后，指定G50以取消缩放方式；②小数点编程不能用于指定比例（I，J，K）；③这是FANUC 0i数控系统特有的各轴不同比例缩放特征，HNC—21/22M华中世纪星数控系统没有这个功能。

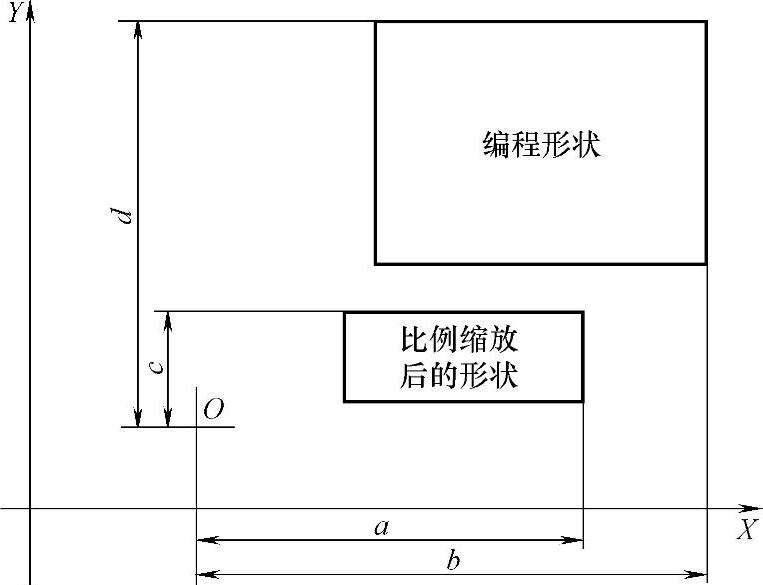

图4-12 各轴比例缩放
