用简化编程功能指令的镜像指令可实现坐标轴的对称加工，当在指定平面上，仅有X（或Y、Z）轴指定镜像时，镜像有效时，原子程序中的圆弧插补（G02/G03），刀具半径补偿（G41/G42）或坐标旋转（顺时针/逆时针）等的旋转方向或补偿方向均反向执行，如表4-1所示。

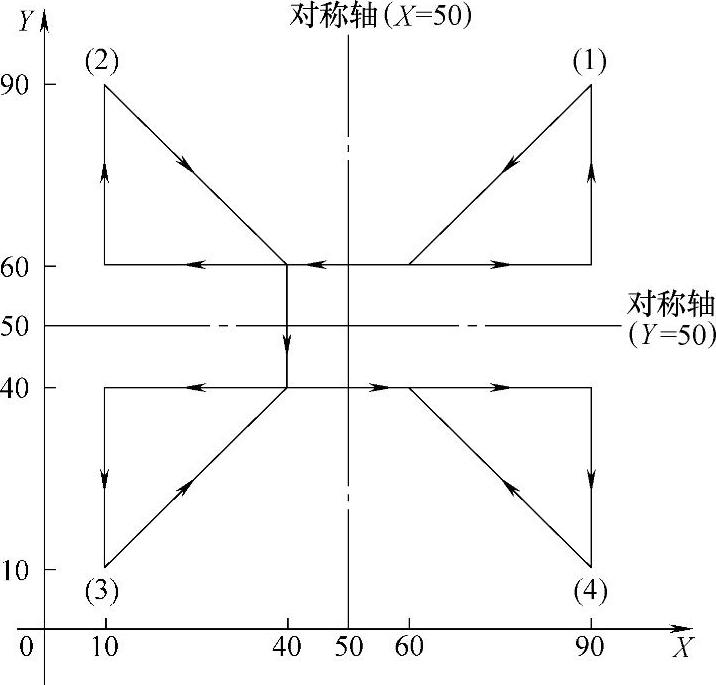

图4-7 镜像功能特征

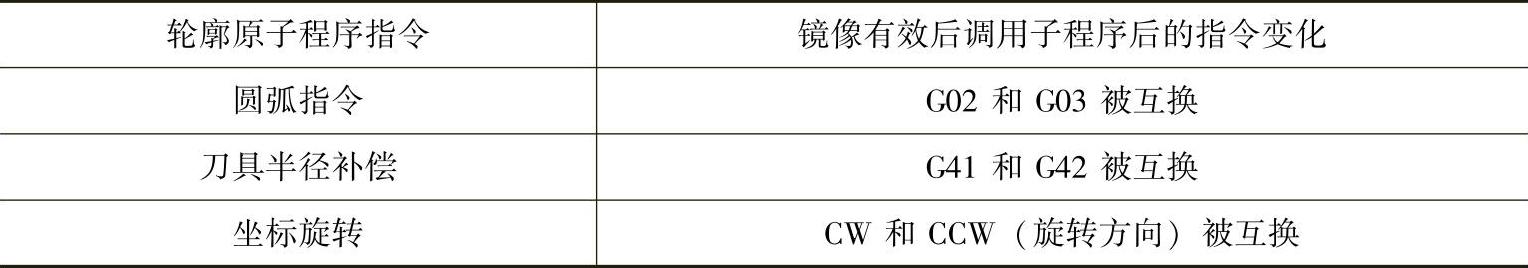

表4-1 镜像功能有效时指令变化

特别注意的是在使用简化编程功能指令时，CNC的数据处理顺序是从程序镜像到比例缩放和坐标系旋转。因此，编程时应该按镜像→缩放→旋转顺序指定指令；取消时按相反顺序。比例缩放或坐标系旋转方式不能指定镜像功能。

1.以坐标轴作为镜像时的对称加工例题

例题4-5：如图4-8所示，零件图上有两相同形状和尺寸的斜椭圆弧凸台。利用旋转指令和镜像指令简化编程指令功能编制此凸台程序。

解：1）工艺分析：由图4-8可知，此零件图右上角和右下角各有相同形状和尺寸的斜椭圆弧小凸台，我们将编程坐标系的编程零点设置在零件中心的上表面，为了简化编程，我们可以将椭圆小凸台编写为子程序，然后通过简化编程功能的旋转指令和镜像指令来简化编程。又因为两椭圆小凸台处在编程坐标系的第一、第四象限，且位置是倾斜的，即椭圆的长、短轴与编程坐标轴不平行，而我们在进行椭圆轮廓编程时，是以椭圆的长、短轴为坐标轴，椭圆的中心为工件坐标原点，通过椭圆方程用直线逼近法设计程序加工的。因此，在编写椭圆子程序时，我们要建立以椭圆长、短轴为坐标轴，椭圆中心为工件坐标原点的子坐标系来编程；根据上述说明，先镜像再旋转的编程顺序，在通过调用子程序加工好第一象限的椭圆弧凸台后，通过镜像功能加工第四象限的椭圆弧凸台。

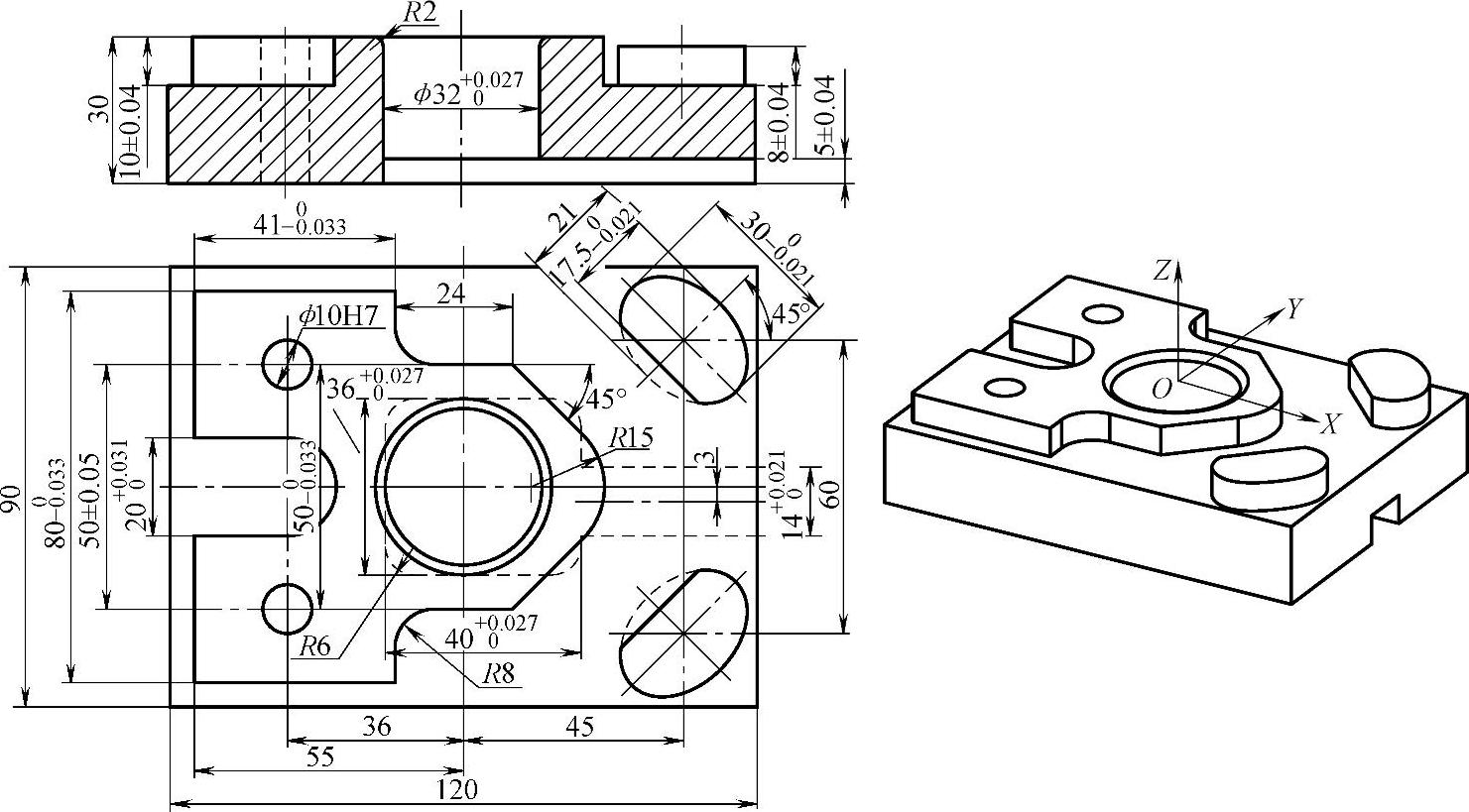

图4-8 利用镜像功能指令编程例题1

具体程序设计编写如下：

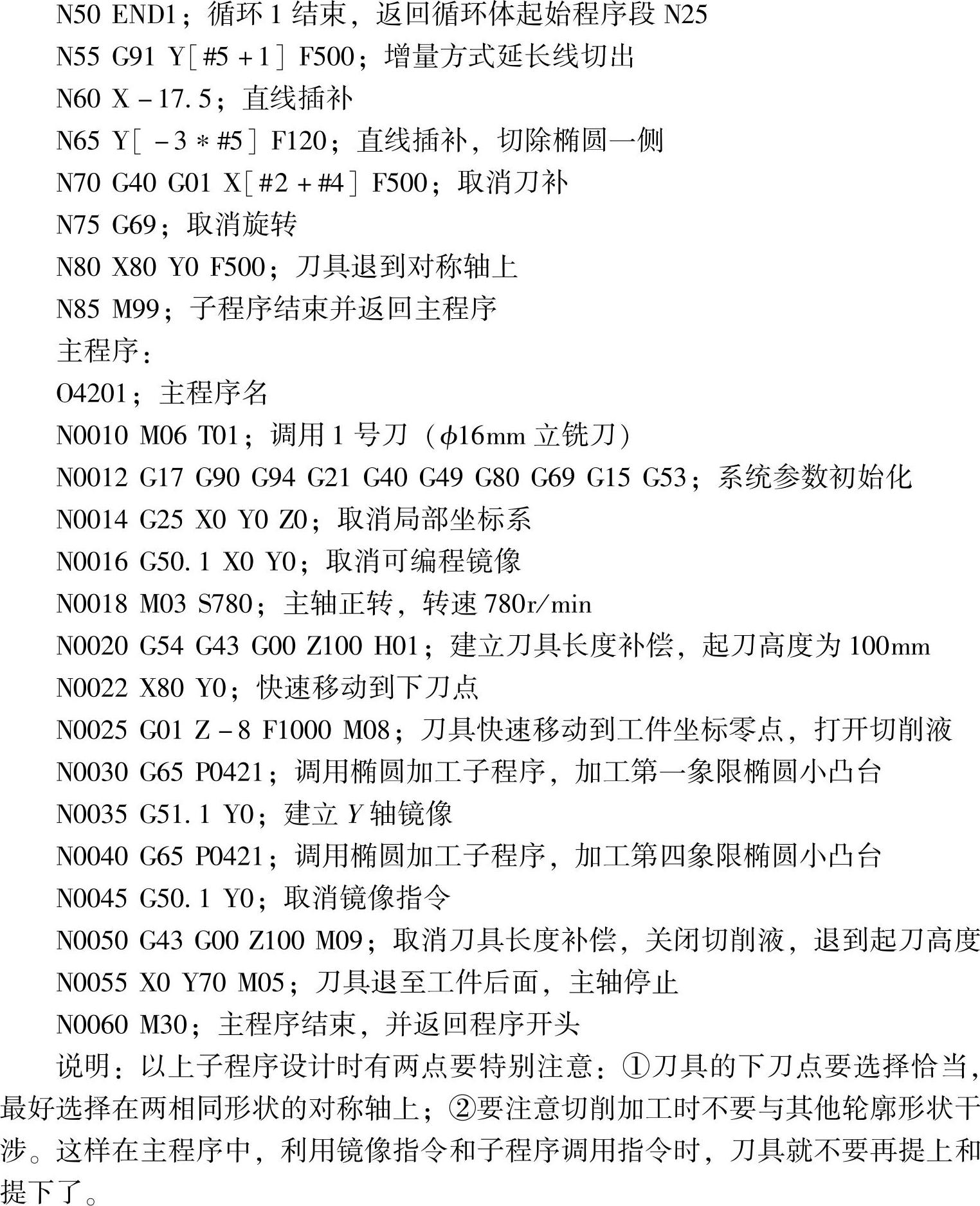

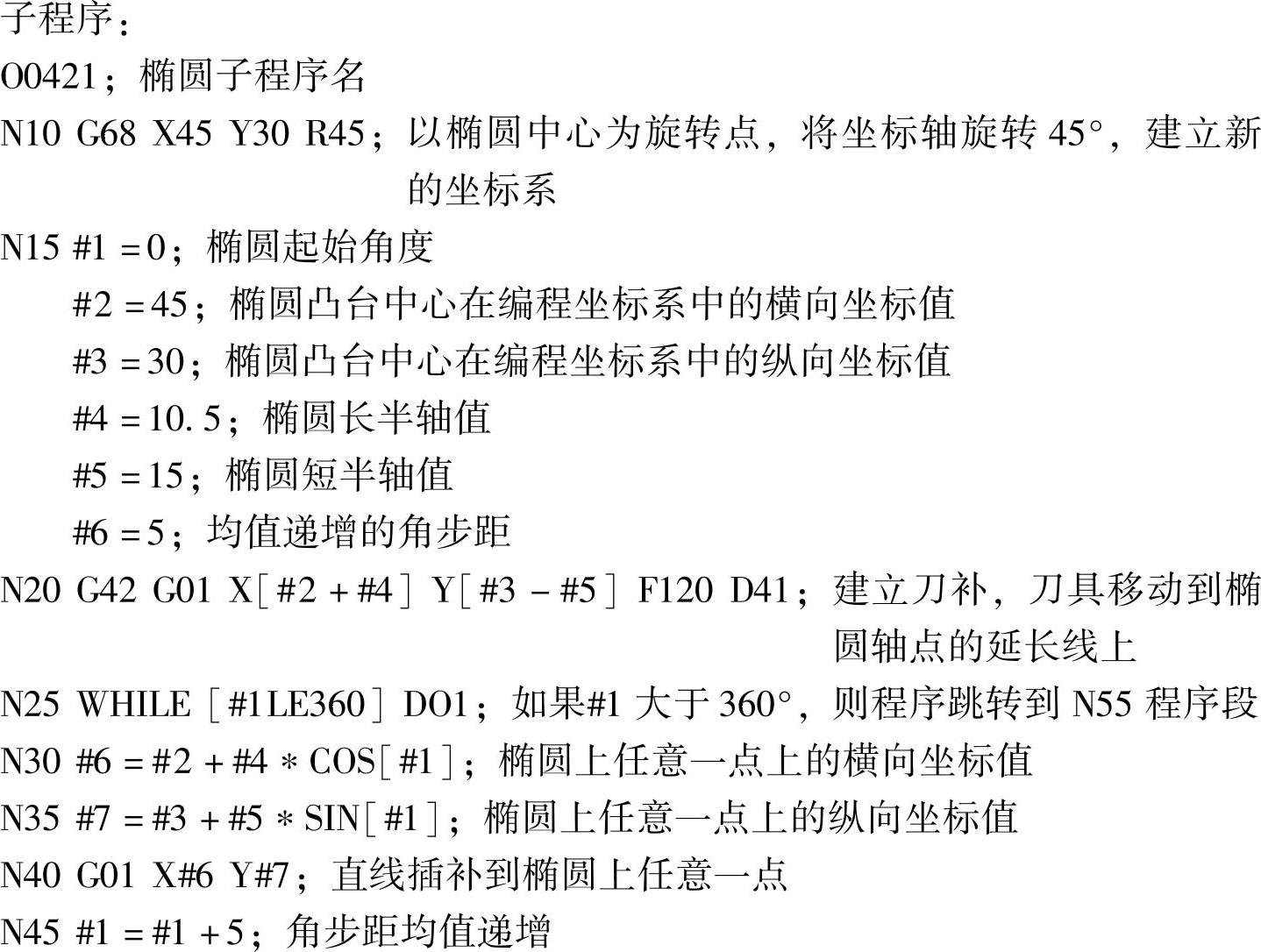

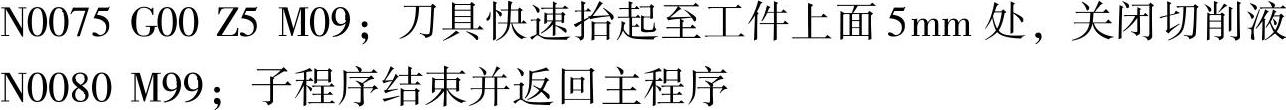

2）程序设计：（FANUC 0i数控系统）

2.以坐标点作为镜像时的对称加工例题

例4-6：如图4-9所示，零件图上有两相同形状和尺寸的斜椭圆弧。利用镜像功能简化编程指令编制此轮廓曲线程序。

解：1）工艺分析：由图可知，此零件图右上角和左下角、左上角和右下角各有相同形状和尺寸的曲面轮廓，它们相对于工件中心对称，我们将编程坐标系的编程零点设置在零件中心的上表面，通过简化编程指令，我们只需将工件一侧的轮廓编写为子程序，然后通过调用子程序和简化编程功能的镜像指令来简化编程。又因为，此零件轮廓周围余量比较多，并且椭圆弧的起点各终点坐标计算比较烦琐，因此，我们将椭圆弧曲线单独编写个子程序，由直线圆弧组成的轮廓编写个子程序，余量切除编写个子程序，如图4-10所示。

(www.daowen.com)

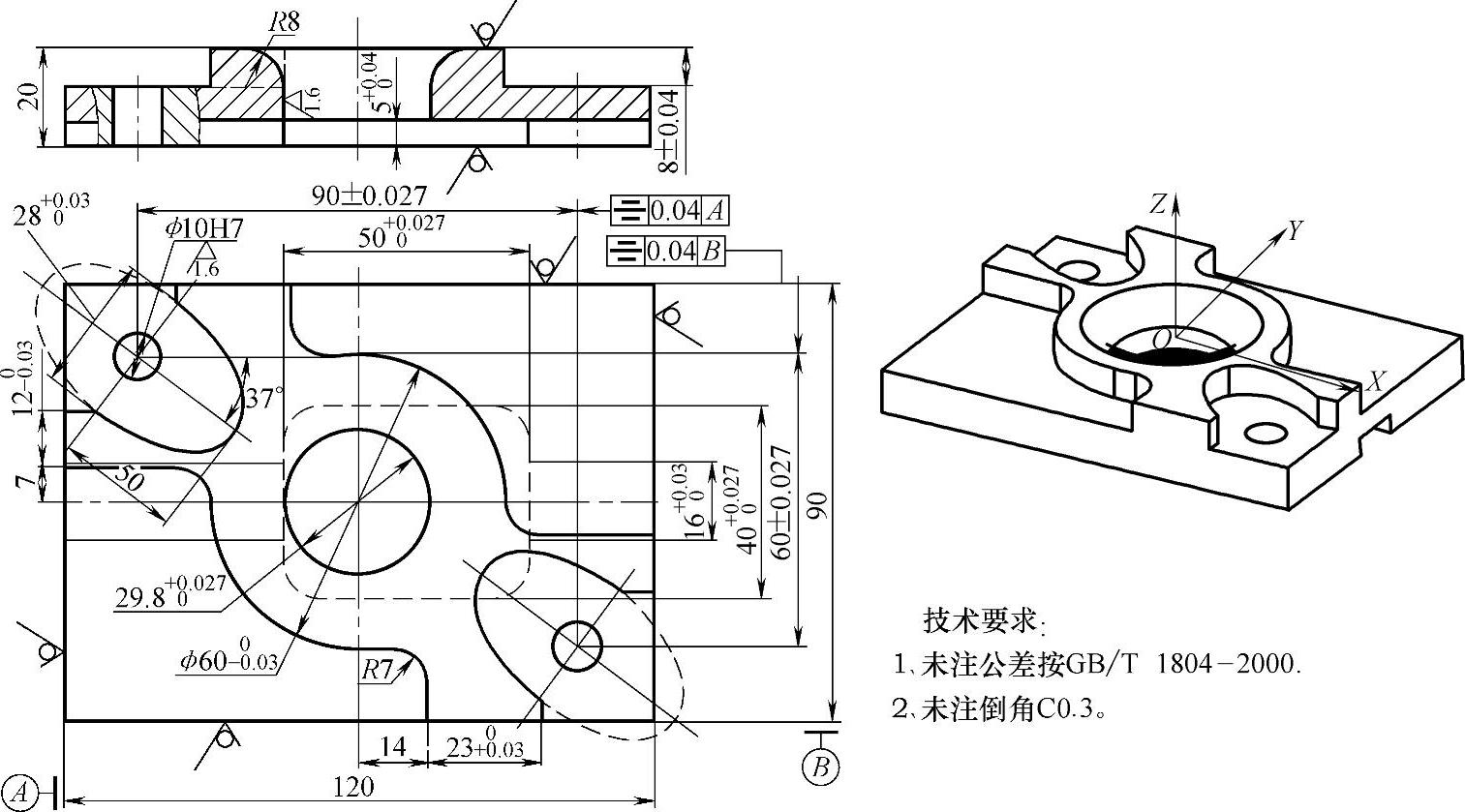

图4-9 利用镜像功能指令编程例题2

2）程序设计，具体程序设计编写如下：（HNC—21/22M华中世纪星数控系统）

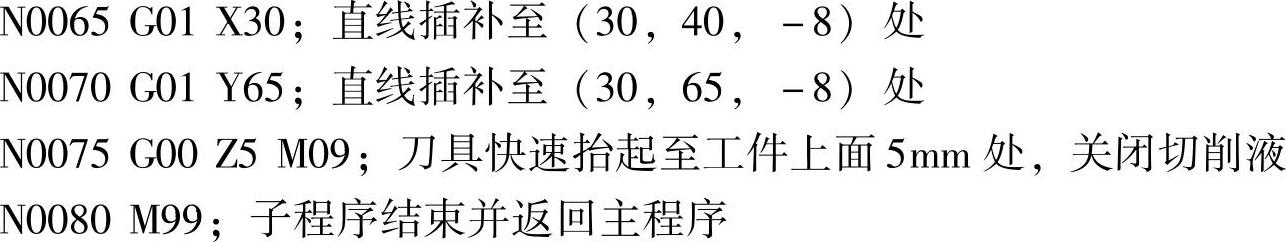

①粗加工余量去除子程序（图4-10a）：

图4-10 镜像功能指令编程例题2加工路线

a）粗加工路线图（余量切除） b）精加工路线图 c）椭圆弧轮廓曲线粗、精加工图

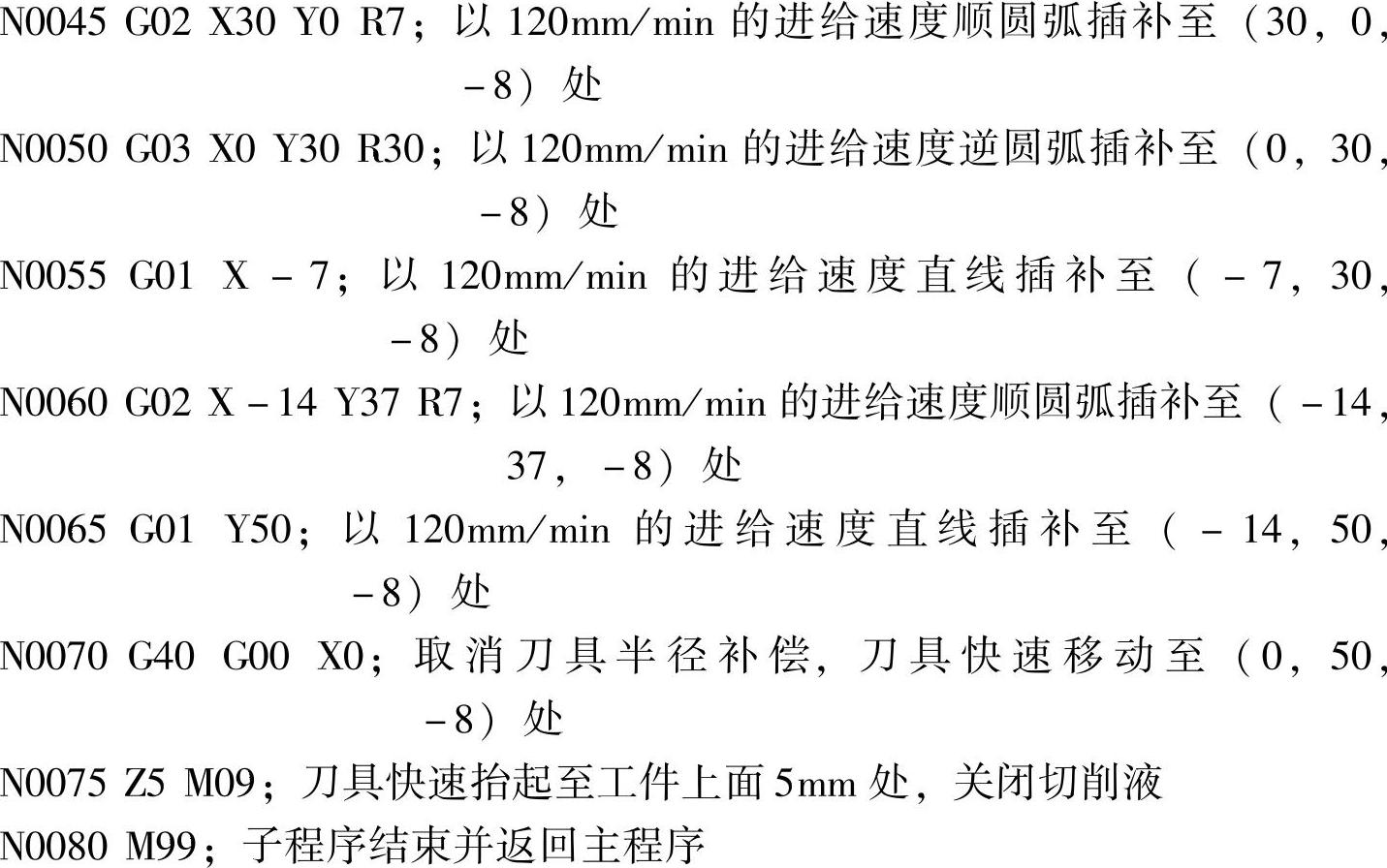

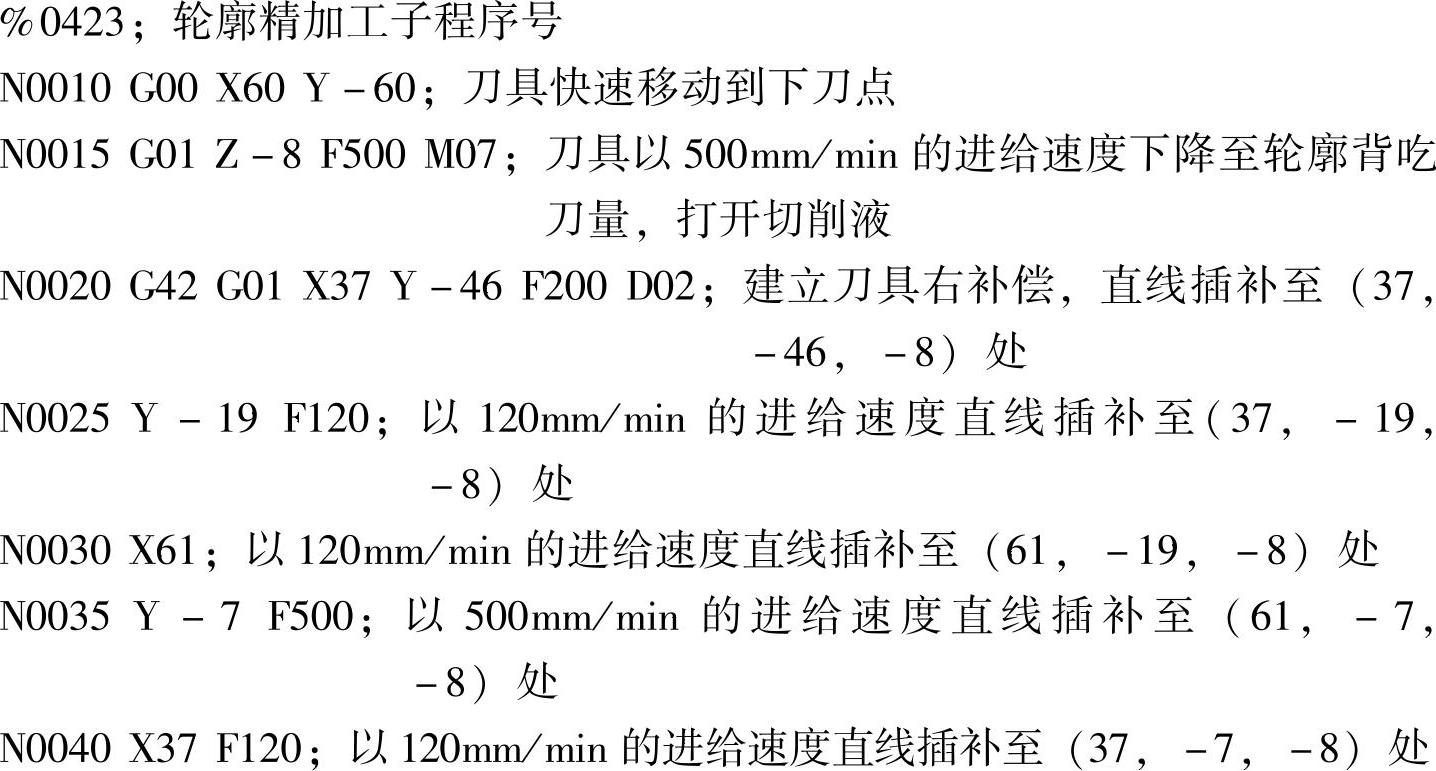

②直线与圆弧轮廓曲面精加工子程序（图4-10b）：

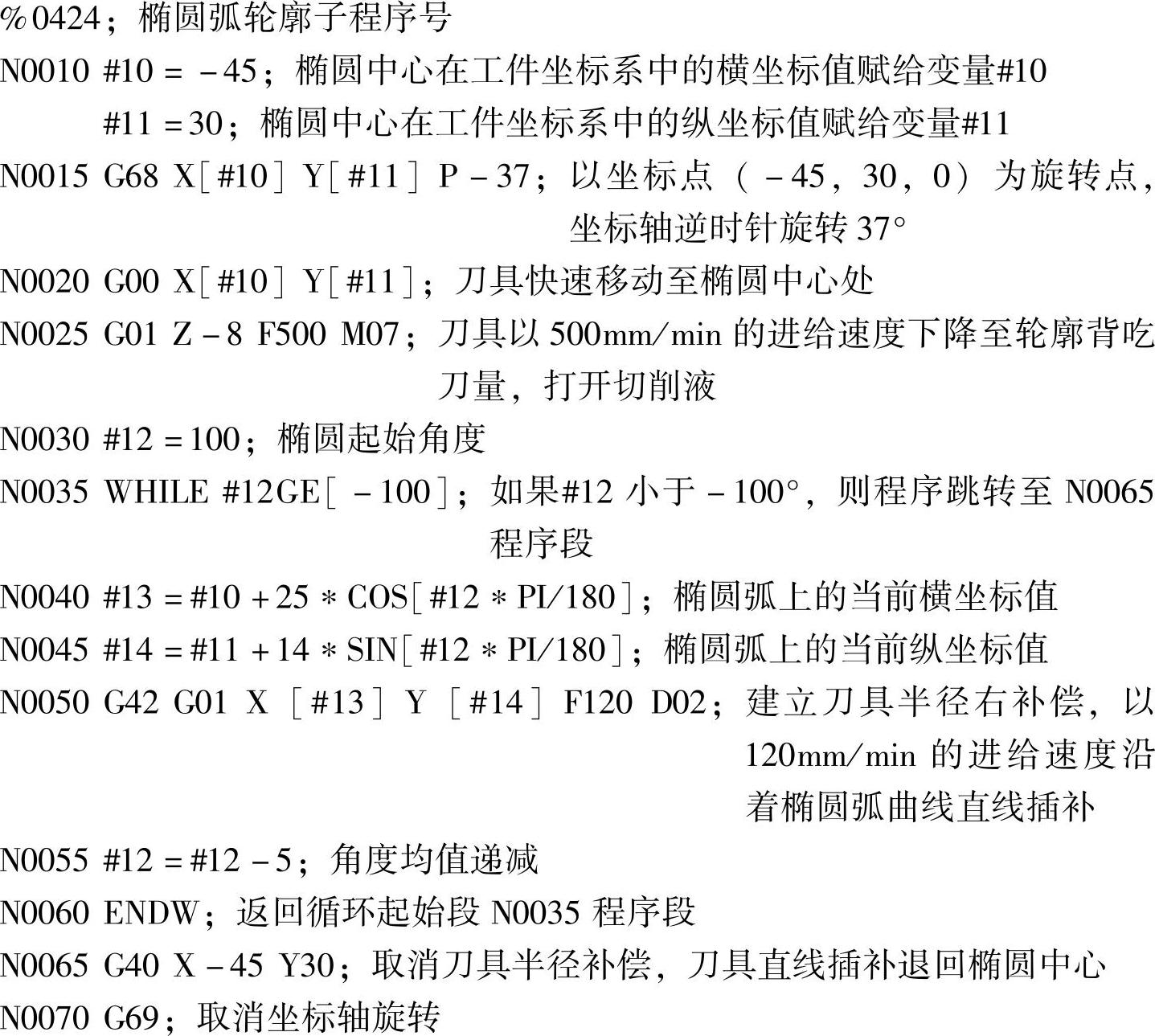

③椭圆弧轮廓粗、精加工子程序（图4-10c）：

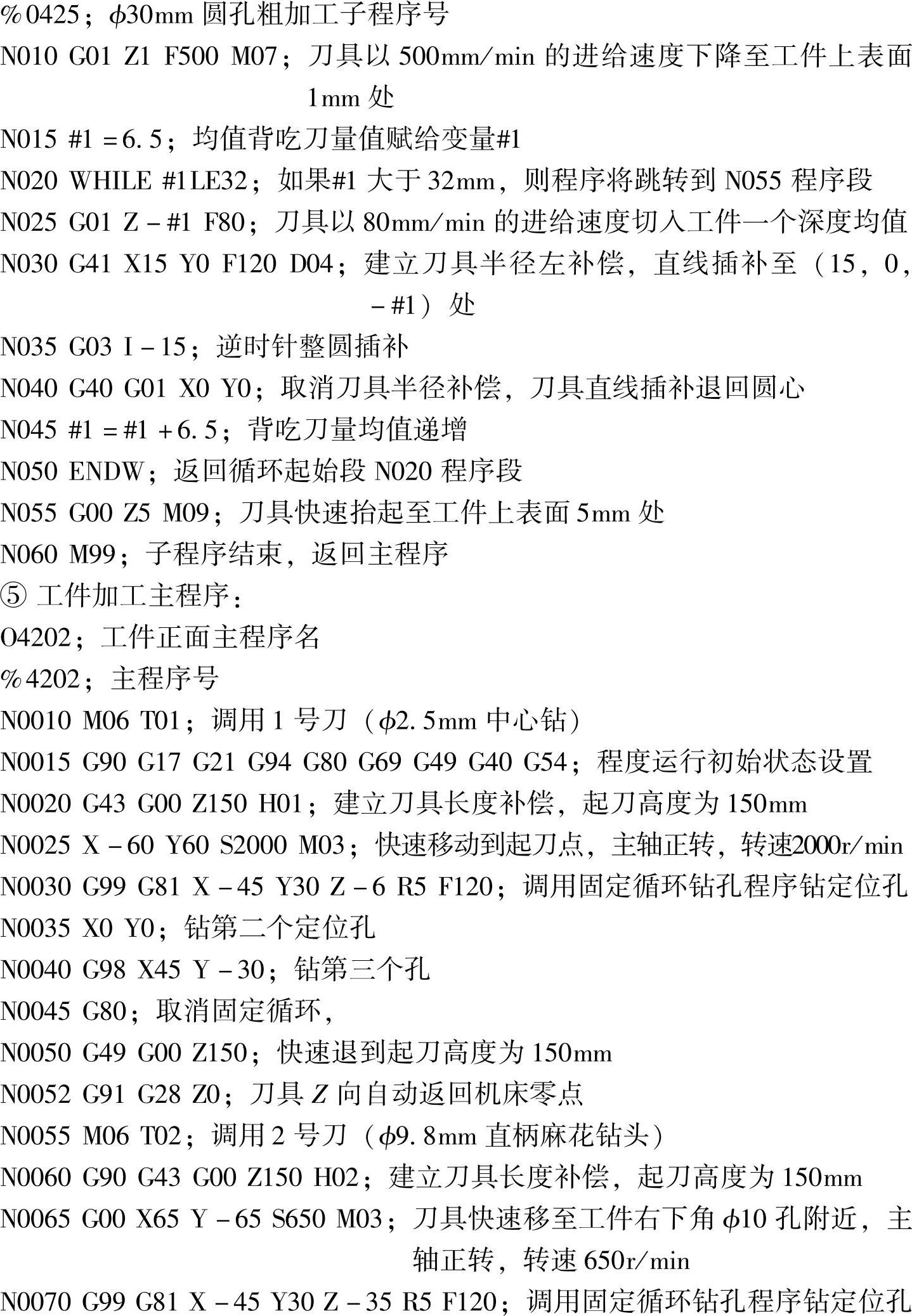

④ϕ30mm圆孔粗加工子程序：

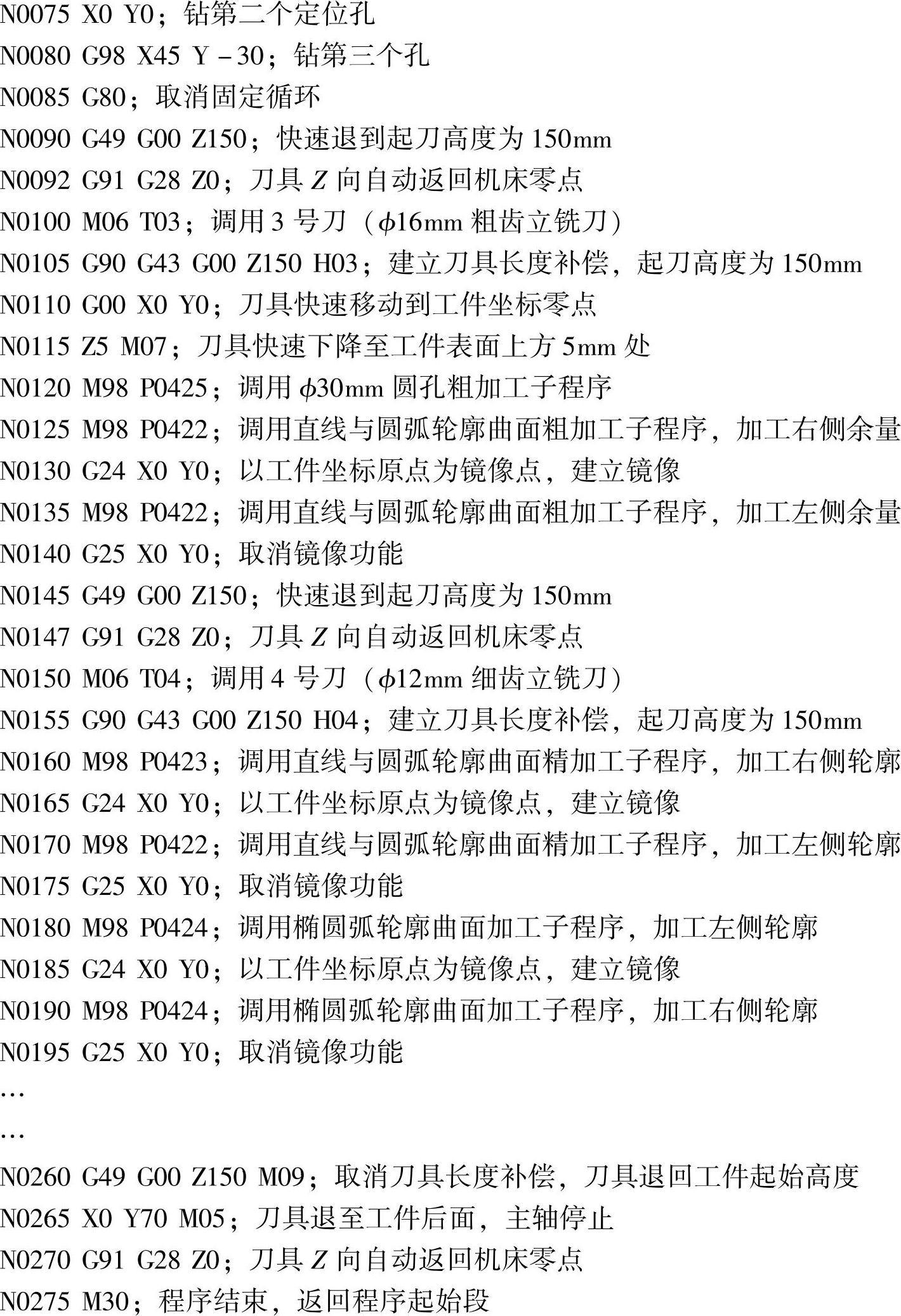

说明：在上述椭圆弧加工子程序中，先以右上角椭圆中心为旋转点，将原工件坐标轴顺时针旋转37°，与椭圆长、短轴平行后再进行程序编制；在主程序中，再通过镜像功能指令，加工左下角的椭圆弧。
