旋转指令编程疑点解答实例

时间:2023-06-28 理论教育 版权反馈
【摘要】:具体程序设计如下:图4-2 具有相同几何形状环形分布的零件图4-3 旋转指令编程例题1例题4-2:利用简化编程旋转功能指令,对图4-4中的梅花形凹槽进行程序设计,假设工件坐标系零点设在工件上表面梅花凹槽的中心。程序编制如下:例题4-3:利用简化编程功能指令中的旋转指令,简化编制图4-5中的腰形凹槽程序。例4-4:利用旋转功能指令编写如图4-6所示带轮轮廓零件程序,工件坐标原点设置见图。

旋转指令编程疑点解答实例

有些零件的几何轮廓是有相同的曲线或直线首尾相连,并围绕着一个相同的中心点组成(如正多边形轮廓和梅花形轮廓),或者相同的几何轮廓在工件上环形分布,如图4-2所示。

1.以原工件坐标零点为旋转中心编程实例

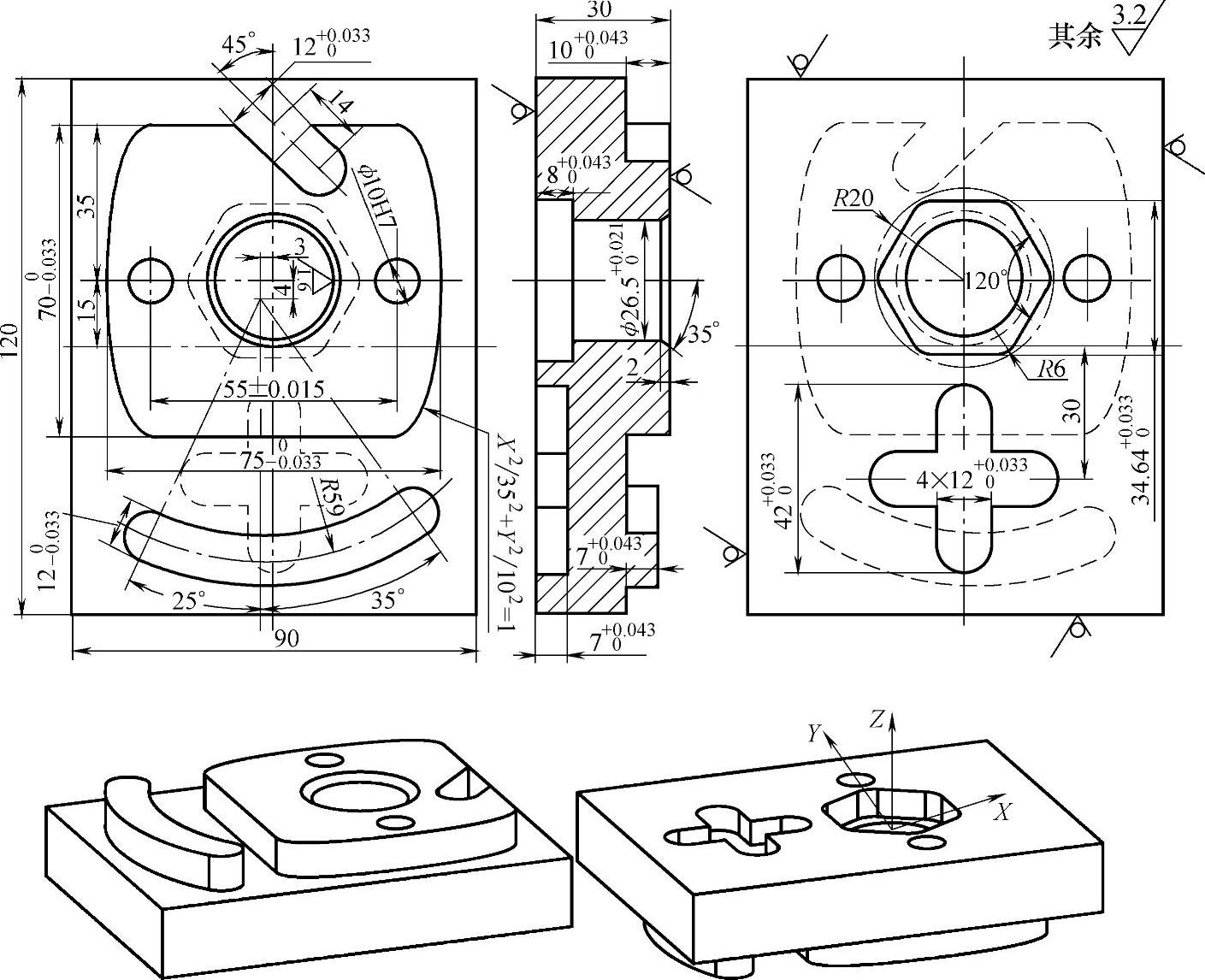

例题4-1:利用简化编程功能指令,对图4-3中的六边形凹槽进行程序简化设计。

解:编制图4-3中正六边形凹槽的程序时,我们运用简化编程指令的旋转功能进行程序设计,但是由于FANUC 0i数控系统、HNC—21/22M华中世纪星等数控系统中的旋转功能指令(G68,G69)不像西门子802D数控系统中的G258旋转指令那样,具有角度叠加功能,因此,在设计这种正多边形凹槽形状程序时,在铣削各条边时,根据每条边的角度变化,需要多次重复运用旋转指令,这样,程序就变得较为冗长,为了更简化程序,这里可将角度作为变量,将旋转功能指令放在子程序中,运用宏变量和宏循环来设计程序,设正六边形中心轮廓表面为工件坐标零点。

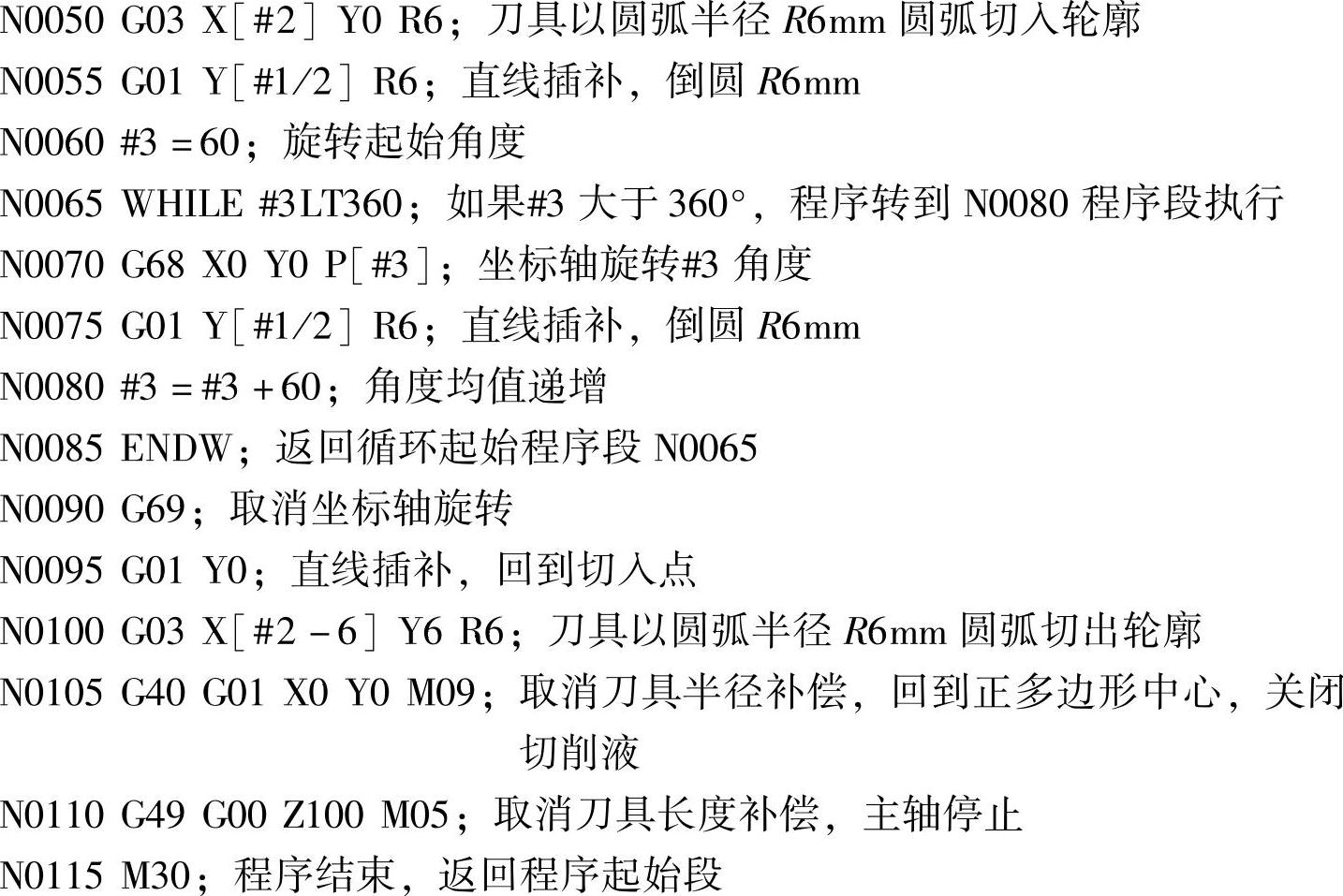

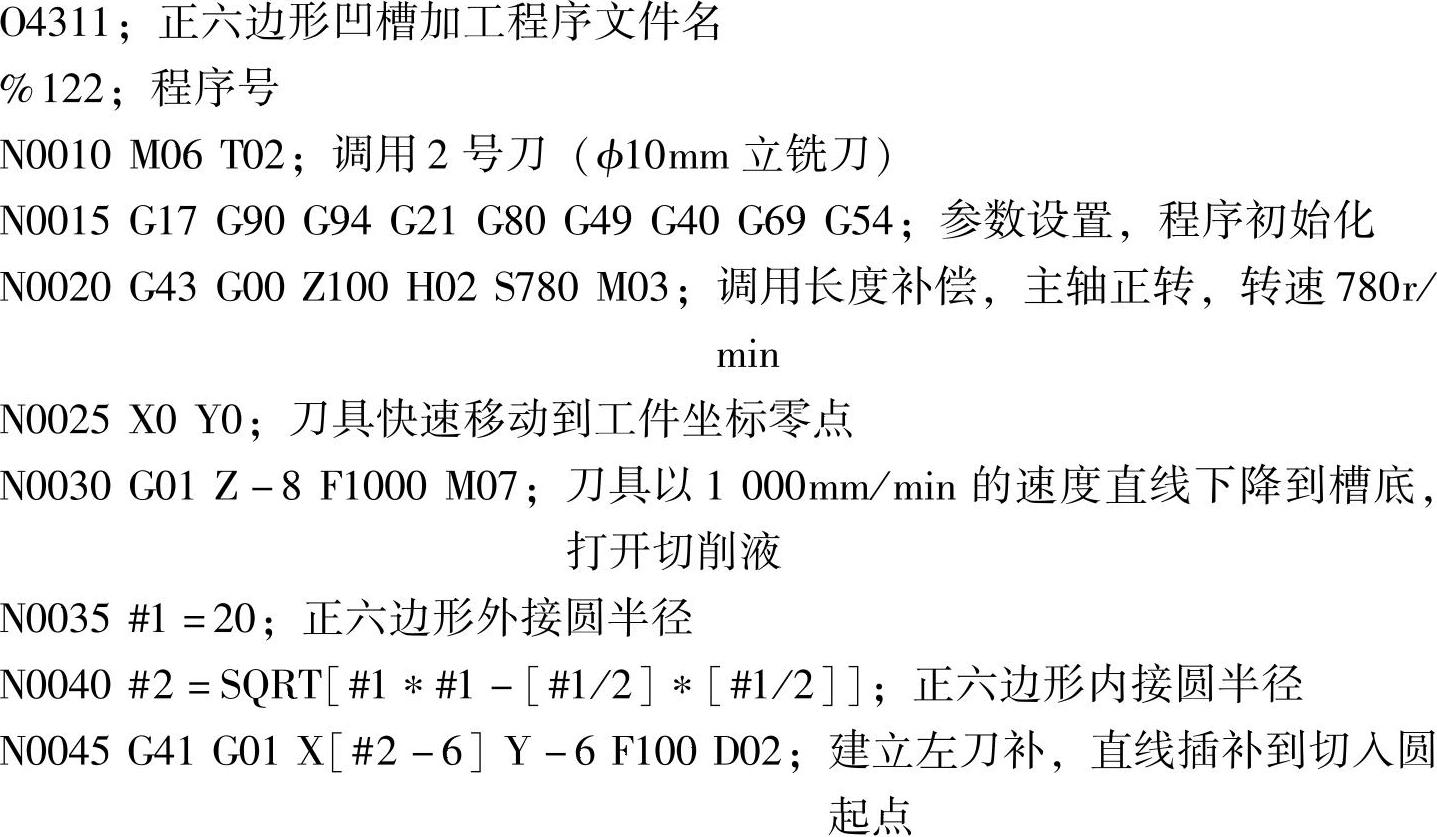

具体程序设计如下:(HNC—21/22M华中世纪星数控系统)

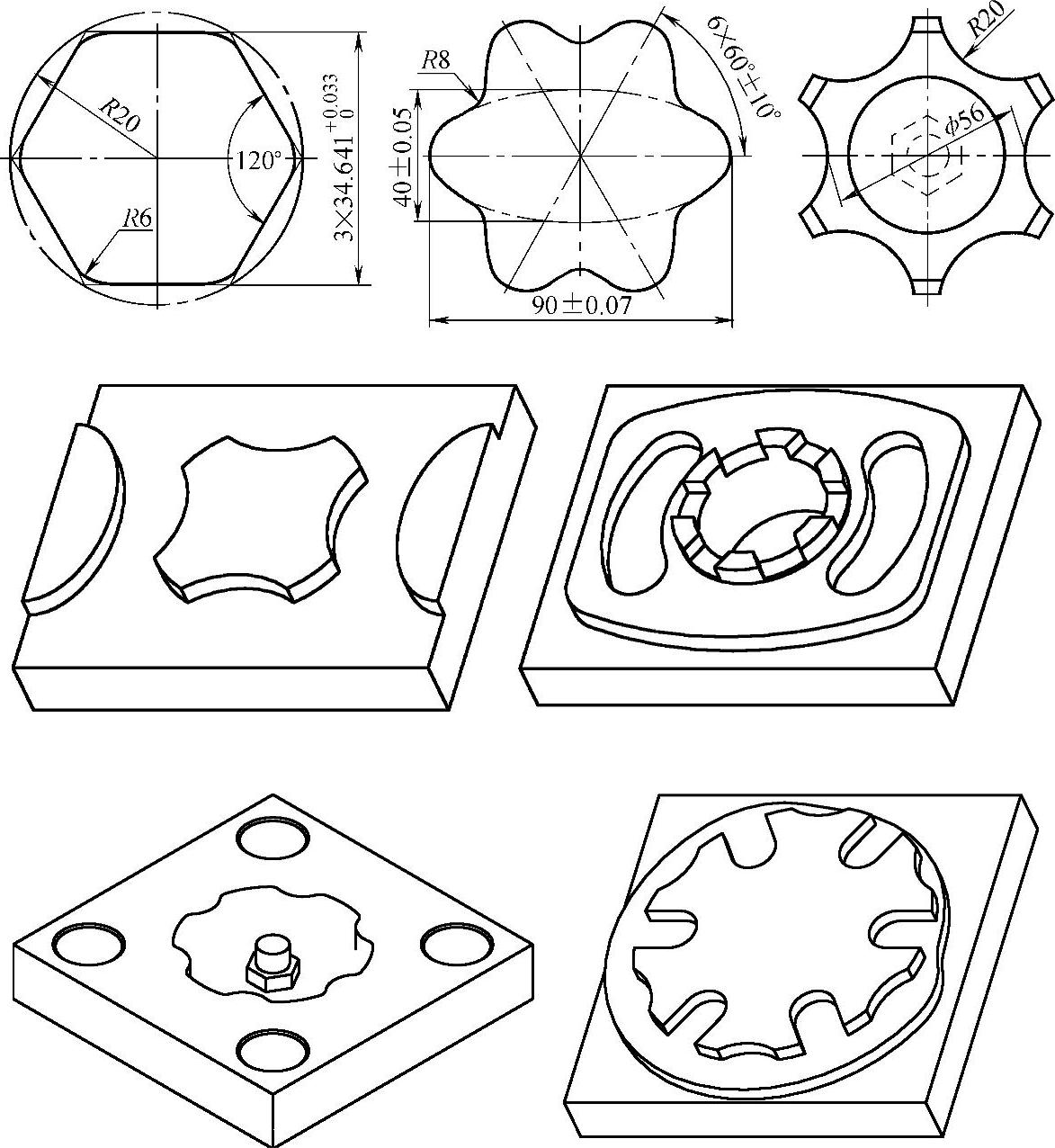

图4-2 具有相同几何形状环形分布的零件




图4-3 旋转指令编程例题1

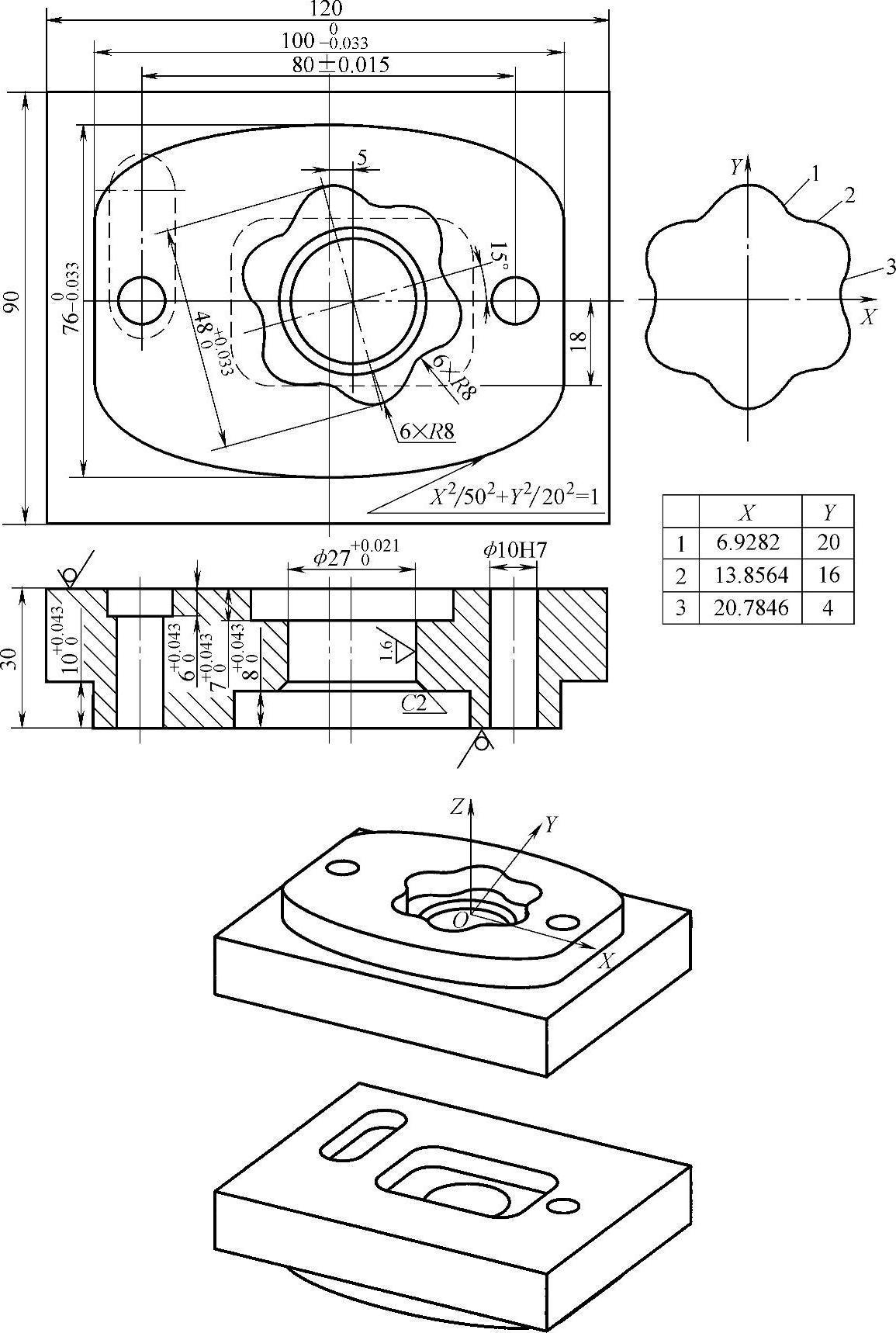

例题4-2:利用简化编程旋转功能指令,对图4-4中的梅花形凹槽进行程序设计,假设工件坐标系零点设在工件上表面梅花凹槽的中心。


图4-4 旋转指令编程例题2

解:根据图4-4所示,虽然梅花槽的各节点都已知,但实际零件图上的梅花槽不在零件毛坯中心,并与毛坯有一角度。因此,在进行梅花槽程序设计时,首先需确定编程坐标系,使之与梅花槽已知节点坐标系重合;假设工件坐标系零点设在工件毛坯上表面梅花凹槽中心,则为了方便编程,需以梅花槽中心为旋转点,旋转坐标系,使原坐标系与已知节点坐标系重合;因此,我们将以梅花槽中心旋转15°角度后建立的新坐标系进行梅花凹槽编程。

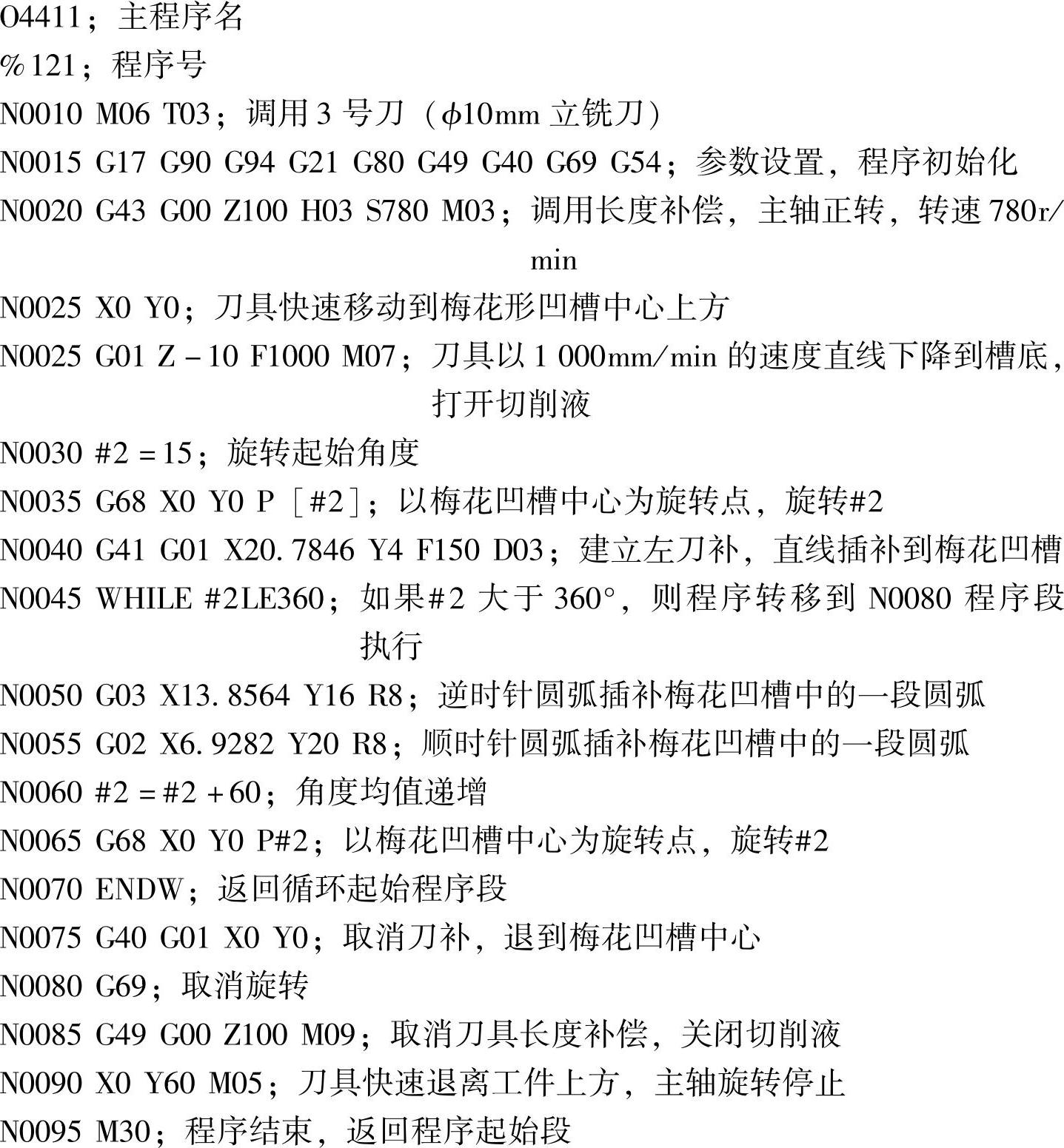

程序编制如下:(HNC—21/22M华中世纪星数控系统)

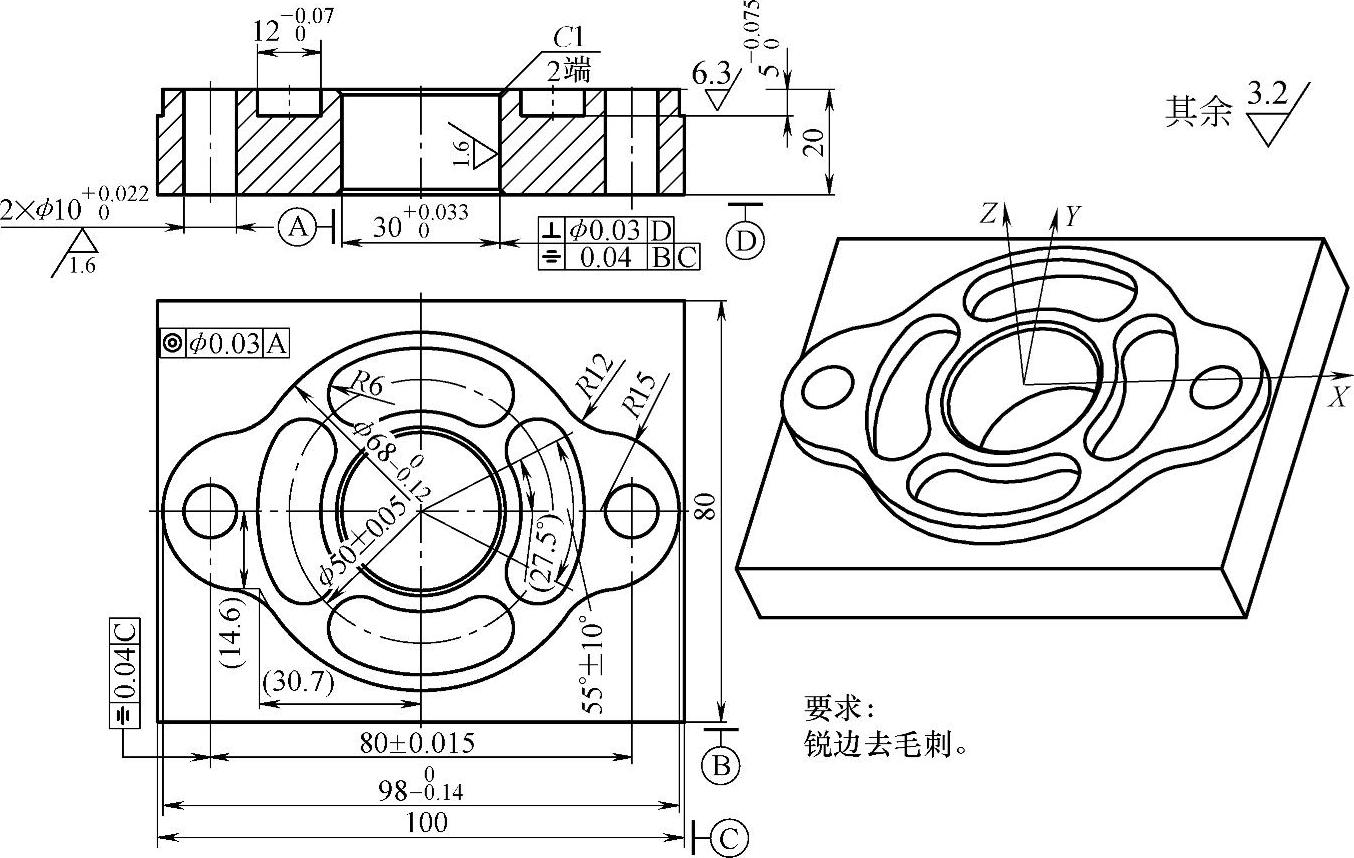

例题4-3:利用简化编程功能指令中的旋转指令,简化编制图4-5中的腰形凹槽程序。

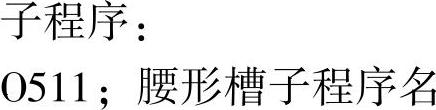

解:设置工件坐标系的零点在工件上表面的中心。由于此零件图的四个腰形凹槽大小、尺寸相同,并且以工件毛坯中心环形分布,因此,可将腰形凹槽编制成子程序,在主程序中,通过改变旋转角度来分别调用加工。

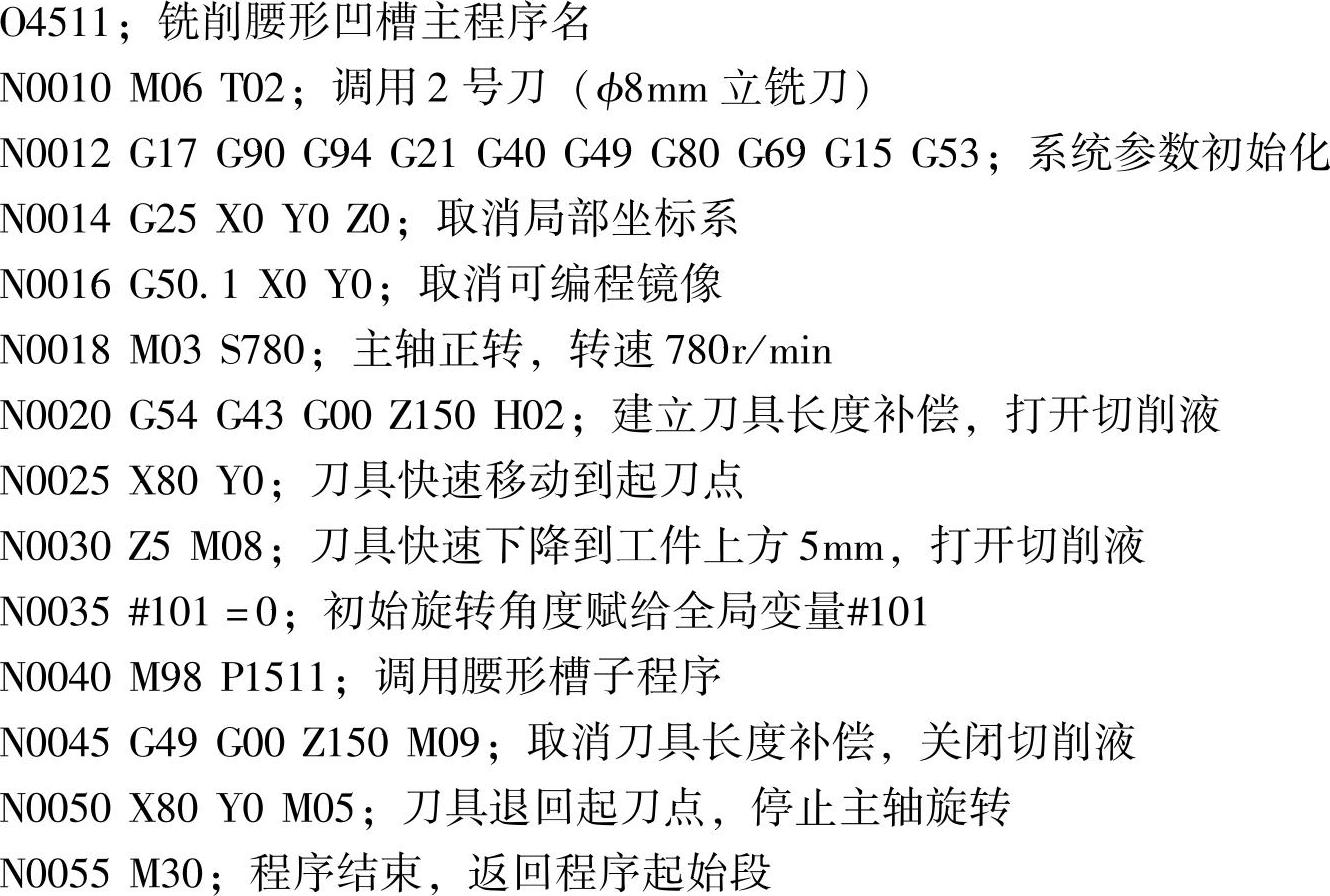

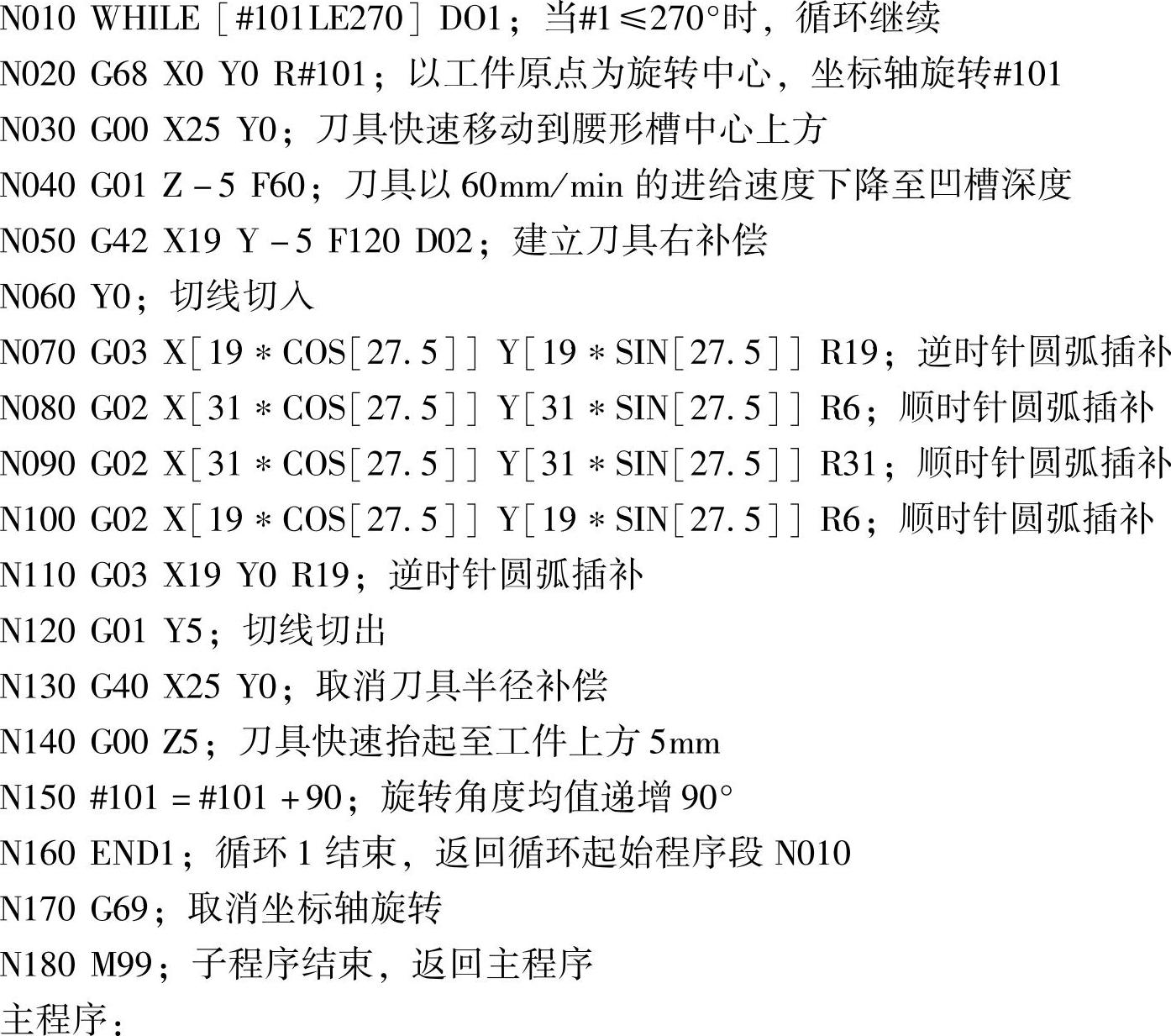

具体程序编制如下(FANUC 0i数控系统):(www.daowen.com)



图4-5 旋转指令编程例题3



2.不偏置原工件坐标零点,以欲加工几何轮廓尺寸基准点为旋转点

有些零件的几何轮廓偏离工件的尺寸标注基准,并与工件的尺寸基准存在着一定的角度,如图4-6所示。在对这种零件上偏离尺寸基准的倾斜几何轮廓编程时,常用的简化编程方法有三种:①通过工件零点设置偏移指令(G54~G59),建立新的工件坐标零点,再旋转坐标轴;②通过局部坐标系指令建立局部坐标系,再以局部坐标系的零点进行旋转,建立新的工件坐标系,但有些系统没有局部坐标系功能指令;③直接用简化编程指令的旋转功能,以偏离尺寸基准的倾斜几何轮廓上的一定点为旋转中心,以这定点为旋转中心进行坐标轴旋转,在对旋转后的形状进行编程时,将以旋转点为工件编程零点的各几何节点的XY坐标值分别叠加一个旋转点在原工件坐标系中的XY坐标值。下面将以第三种方法编写下列图形程序说明。

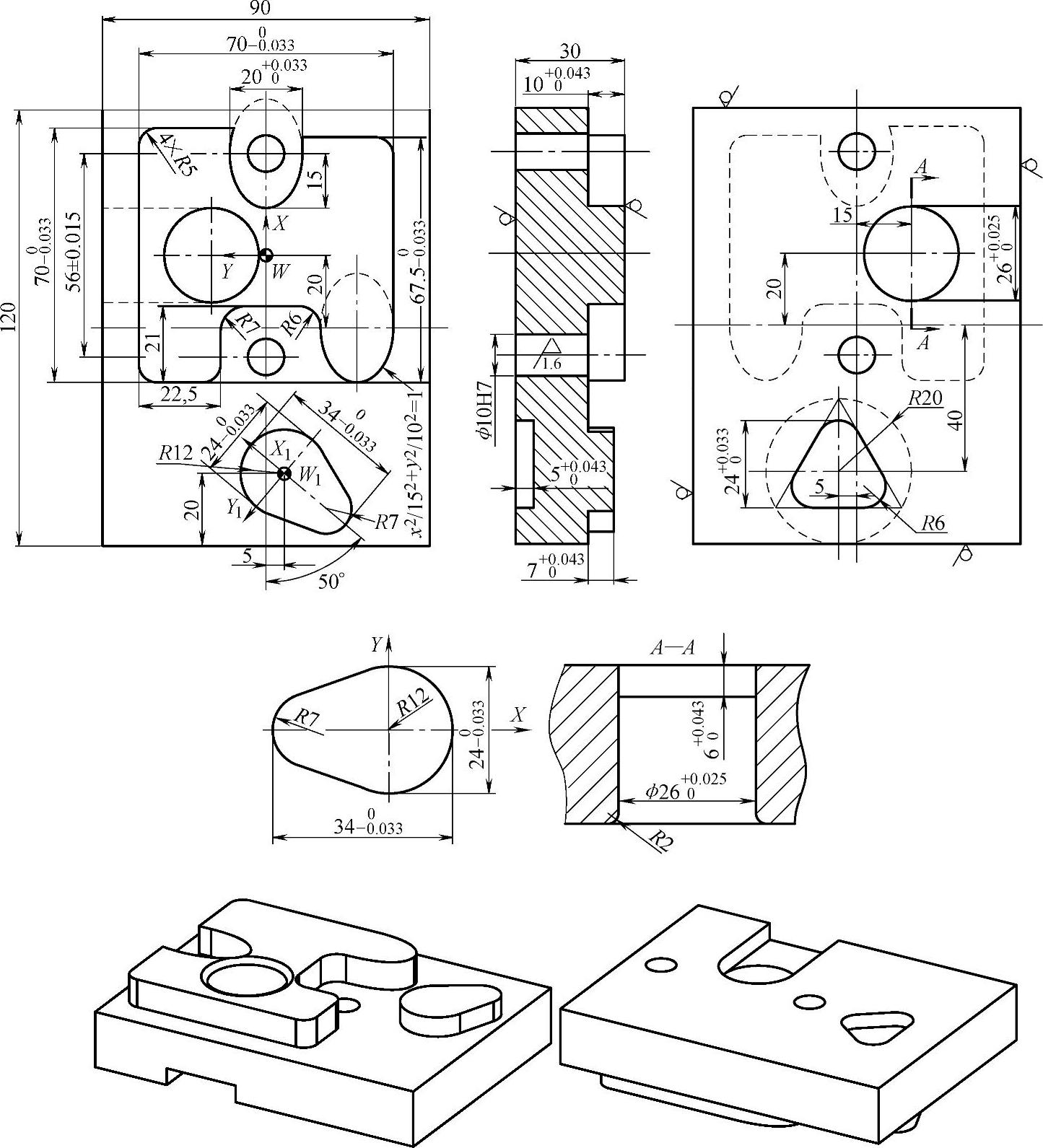

例4-4:利用旋转功能指令编写如图4-6所示带轮轮廓零件程序,工件坐标原点设置见图。

解:1)工艺分析:虽然带轮凸台的各节点都可计算得知,但实际零件图上的带轮凸台尺寸基准与由直线、圆弧、椭圆弧组成的大凸台尺寸基准不一致。因此,在以大凸台尺寸基准中心作为工件编程零点进行程序设计后,再对带轮进行程序编程时,为了编程方便,则需要对原坐标系进行偏移和旋转;上图中带轮位置在原工件坐标系的第三与第二象限上,并且大小带轮的中心连线与坐标轴的X轴呈50°,为了简化编程,我们以大带轮的中心为新的工件编程零点,大小带轮的中心连线为X轴进行坐标计算和编程。将原坐标系通过偏置和旋转与新坐标系吻合的方法如下:①将原坐标系零点偏移到大带轮中心,再将坐标轴旋转50°,使新坐标系与原坐标系重合;②以大带轮中心为旋转点,将坐标系旋转50°,使新坐标系与原坐标系平行。由于在HNC—21/22M华中世纪星数控系统中,没有局部坐标系偏移指令,因此,我们在以大带轮中心旋转50°角度建立新的坐标系后,以新坐标系编制的程序中的所有XY坐标值都需叠加一个新老坐标系零点偏置值。


图4-6 旋转指令编程例题4

根据上图计算得出大小带轮上切点的坐标;传送带与大小带轮中心连线的角度为

SIN(B)=(大带轮半径-小带轮半径)/大小带轮的中心连线长度=(12-7)/(34-7-21)=1/3

B=arcsin(1/3)

切点1坐标:X=-7SIN(B)-15=-17.333 Y=7COS(B)=6.5997

切点2坐标:X=-12SIN(B)=-4 Y=12COS(B)=11.3137

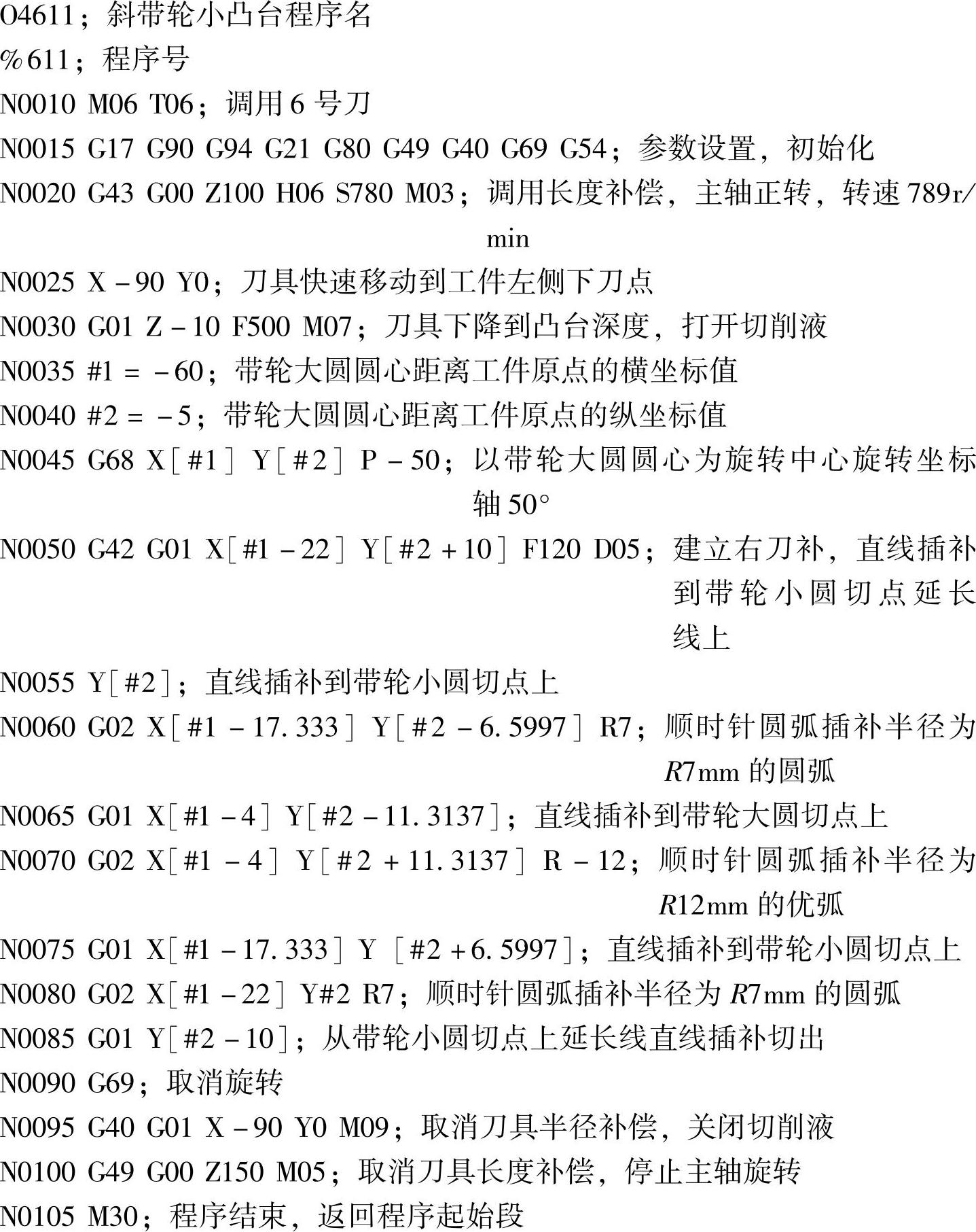

2)程序编制:(HNC—21/22M华中世纪星数控系统)
