圆弧插补中圆心坐标正负取值疑点

时间:2023-06-28 理论教育 版权反馈
【摘要】:圆心坐标用地址I、J、K指定,它们分别对应于圆弧起点到圆心在X、Y、Z轴上的投影值。在实际编程时,最常犯的错误就是I、J、K后的+、-符号取反,为了杜绝类似错误,建议在计算圆心坐标I、J、K时,将X,Y,Z轴圆心的坐标减去圆弧起点的坐标,减出来的值就是I、J、K的实际增量值。例题1-1:计算出如图1-10所示圆弧的圆心坐标(I,J)的值。

圆弧插补中圆心坐标正负取值疑点

圆心坐标用地址IJK指定,它们分别对应于圆弧起点到圆心在XYZ轴上的投影值。IJK为圆心相对于圆弧起点在XYZ轴方向的增量尺寸,是含符号的增量尺寸(图1-9),与G90或G91无关。在实际编程时,最常犯的错误就是IJK后的+、-符号取反,为了杜绝类似错误,建议在计算圆心坐标IJK时,将XU),YV),ZW)轴圆心的坐标减去圆弧起点的坐标,减出来的值就是IJK的实际增量值。

例题1-1:计算出如图1-10所示圆弧的圆心坐标(IJ)的值。

圆弧起点的横向坐标值X=30.0;圆弧中心的横向坐标值X=10.0;

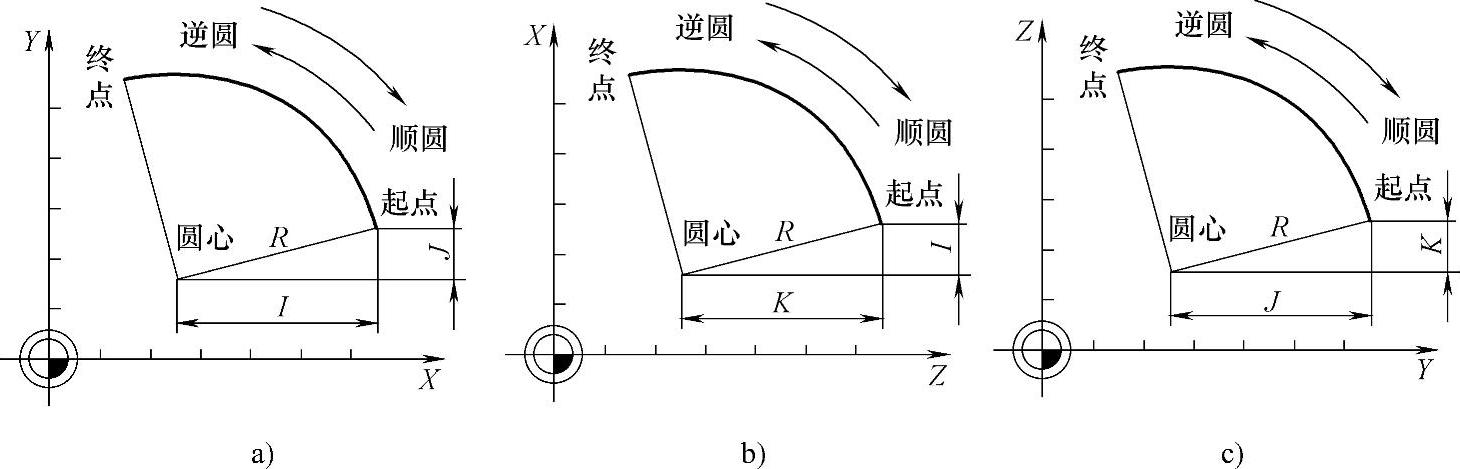

图1-9 圆心坐标IJK的选择

a)G17平面 b)G18平面 c)G19平面

则:I=10.0-30.0=-20.0;

圆弧起点的纵向坐标值Y=20.0;圆弧中心的纵向坐标值Y=10.0;(www.daowen.com)

则:J=10.0-20.0=-10.0;

圆弧终点坐标和圆心坐标编程命令如下所列:

G90 G17 G03 X5.Y25.I-20.J-10.;

或者G91 G17 G03 X-25.Y5.I-20.J-10.;

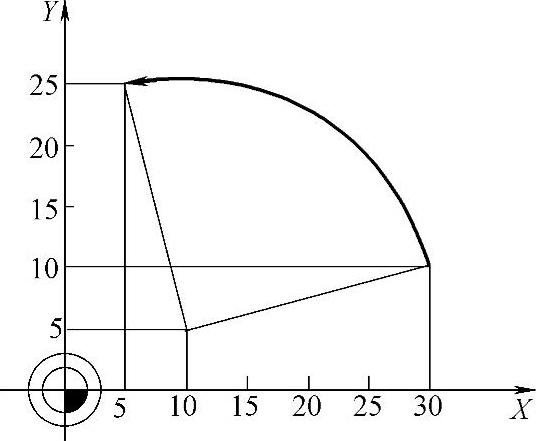

图1-10 圆心坐标(IJ)的选择例题
