对于片体或壳体常采用二维网格划分单元。

选择【菜单】→【插入】→【网格】→【2D网格】命令，或单击【主页】选项卡，选择【网格】组中的【2D网格】图标，打开图15-21所示的“2D网格”对话框。

1.类型：二维网格可以对面，片体以及对二维网格进行再编辑的操作，生成网格的类型包括三节点三角形板元、六节点三角形板元、四节点四边形板元和八节点四边形板元。

2.网格参数：控制二维网格生成单元的方法和大小，用户根据需要设置大小。单元设置的越小，分析精度可以在一定范围内提高，但解算时间也会增加。

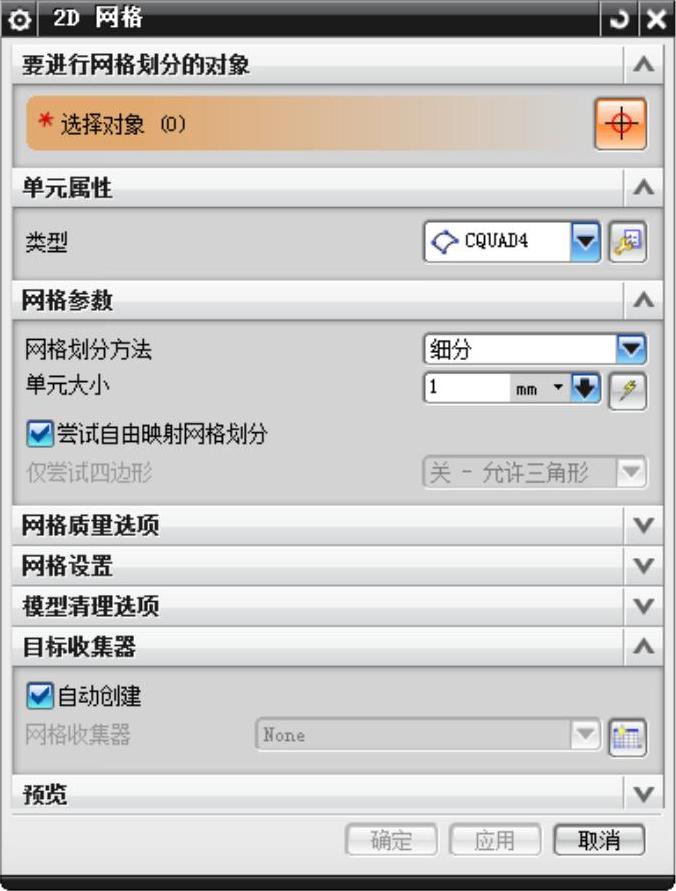

图15-21 “2D网格”对话框

(www.daowen.com)

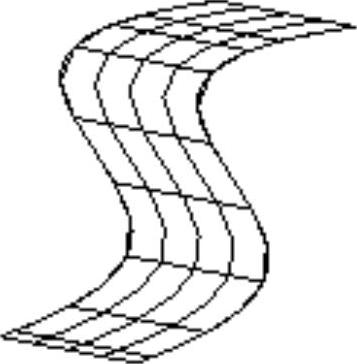

图15-22 “线形”中节点

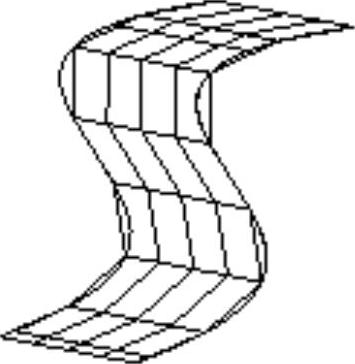

图15-23 “弯曲”中节点

3.网格质量选项：当在“类型”选项中选择六节点三角形板元或八节点四边形板元时，“中节点”选项被激活。该选项用来定义三角形板元或四边形板元中间节点位置类型，定义中节点的类型可以是线性，弯曲或混合三种，“线性”中节点（如图15-22）和“弯曲”中节点（如图15-23所示）。两图中片体均采用四节点四边形板元划分网格，图15-22中节点为线性，网格单元边为直线，网格单元中节点可能不在曲面片体上。图15-23中节点为弯曲，网格单元边成为分段直线，网格单元中节点在曲面片体上，对于单元尺寸大小相同的板元，采用中节点为弯曲的可以更好为片体划分网格，解算的精度也较高。

4.网格设置：控制滑块，对过渡网格大小进行设置。

5.模型清理选项：可设置“匹配边”，通过输入匹配边的距离公差，来判定两条边是否匹配。当两条边的中点间距离小于用户设置的距离公差时，系统判定两条边匹配。
