在UG NX高级分析模块包括零维网格、一维网格、二维网格、三维网格和接触网格5种类型，每种类型都适用于一定的对象。

1.一维网格：由两个节点组成，用于对曲线，边的网格划分（如杆，梁等）。

2.二维网格：包括三角形单元（3节点或6节点组成）、四边形单元（4节点或8节点组成），适用于对片体、壳体实体进行划分网格，如图15-17所示。注意在使用二维网格划分网格时尽量采用正方形单元，这样分析结果就比较精确；如果无法使用正方形网格，则要保证四边形的长宽比小于10；如果是不规则四边形，则应保证四边形的各角度在45°和135°之间；在关键区域应避免使用有尖角的单元，且避免产生扭曲单元，因为对于严重的扭曲单元，UG NX的各解算器可能无法完成求解。在使用三角形单元划分网格时，应尽量使用等边三角形单元。还应尽量避免混合使用三角形和四边形单元对模型划分网格。

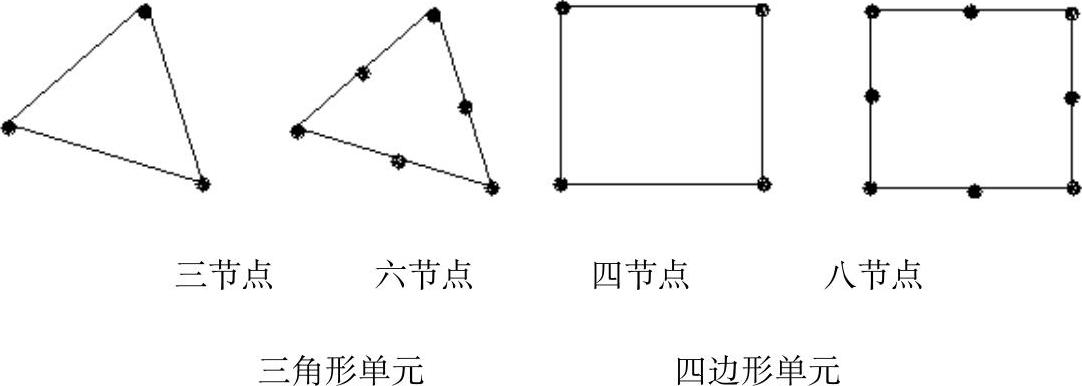

图15-17 二维网格(www.daowen.com)

3.三维网格：包括四面体单元（4节点或10节点组成）、六面体单元（8节点或20节点组成），如图15-18所示。10节点四面体单元是应力单元，4节点四面体单元是应变单元，后者刚性较高，在对模型进行三维网格划分时，使用四面体单元应优先采用10节点四面体单元。

4.接触网格：接触单元在两条接触边或接触面上产生点到点的接触单元，适用于有装配关系的模型的有限元分析。系统提供焊接，边接触，曲面接触和边面接触四类接触单元。

图15-18 三维网格
