齿轮泵装配工程图设计指南

制作思路

本例创建的齿轮泵装配工程图如图14-73所示。首先创建主视图,然后创建剖视图,再标注尺寸,最后创建零件明细表。

参见光盘

光盘\动画演示\第14章\齿轮泵装配工程图.avi

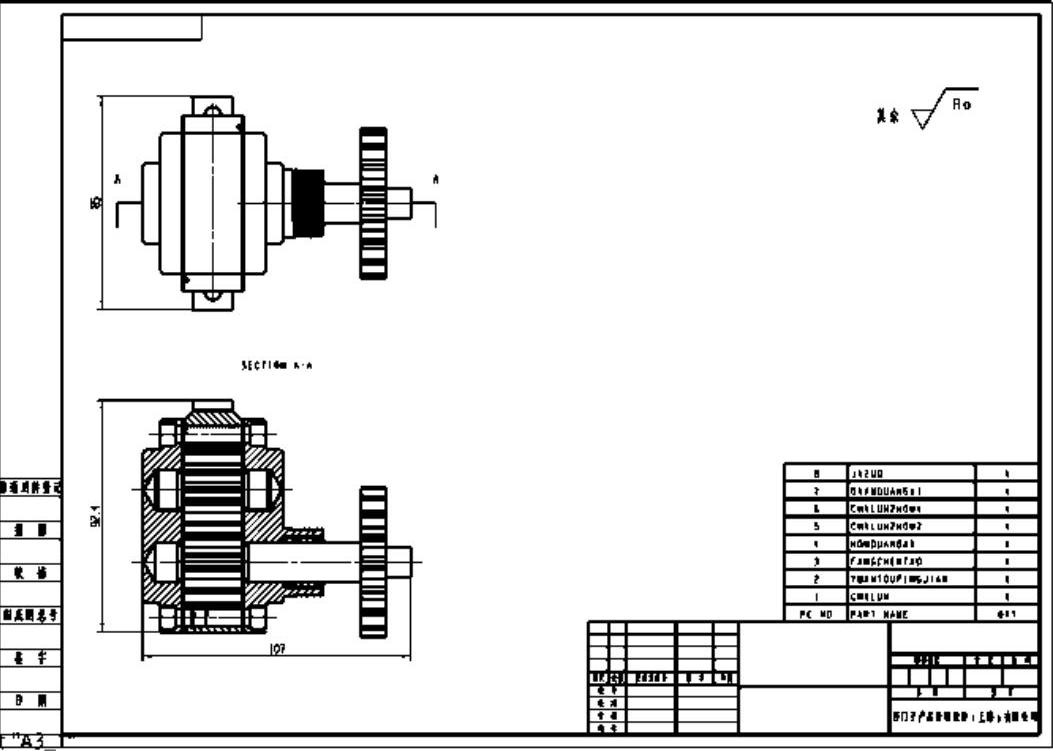

图14-73 齿轮泵装配工程图

978-7-111-48736-4-Chapter14-160.jpg打开文件。

978-7-111-48736-4-Chapter14-161.jpg单击【主页】选项卡,选择【标准】组中的【打开】图标978-7-111-48736-4-Chapter14-162.jpg,在弹出的“打开”对话框中,选择“文件名”为“bengzhuangpei.prt”装配零件,单击“OK”按钮,打开齿轮泵零件图形。

978-7-111-48736-4-Chapter14-163.jpg单击【文件】选项卡,选择【新建】图标978-7-111-48736-4-Chapter14-164.jpg,弹出“新建”对话框。单击【图纸】选项卡,选择【A3-无视图】模板,单击【确定】按钮,进入UG主界面。

978-7-111-48736-4-Chapter14-165.jpg添加基本视图。

978-7-111-48736-4-Chapter14-166.jpg选择【菜单】→【插入】→【视图】→【基本】命令,或单击【主页】选项卡,选择【视图】组中的【基本视图】图标978-7-111-48736-4-Chapter14-167.jpg,弹出如图14-74所示的“基本视图”对话框。

978-7-111-48736-4-Chapter14-168.jpg在要使用的模型视图下拉列表中选择“俯视图”选项。

978-7-111-48736-4-Chapter14-169.jpg单击“定向视图工具”按钮978-7-111-48736-4-Chapter14-170.jpg,弹出“定向视图工具”对话框,如图14-75所示。

978-7-111-48736-4-Chapter14-171.jpg在“X向指定矢量”下拉列表中单击“YC轴”按钮978-7-111-48736-4-Chapter14-172.jpg,再单击“反向”按钮978-7-111-48736-4-Chapter14-173.jpg,单击“确定”按钮,旋转俯视图,如图14-76所示。

978-7-111-48736-4-Chapter14-174.jpg在绘图区单击鼠标中键,然后选择合适的位置放置视图,接着创建投影视图,如图14-77所示,再单击鼠标中键。

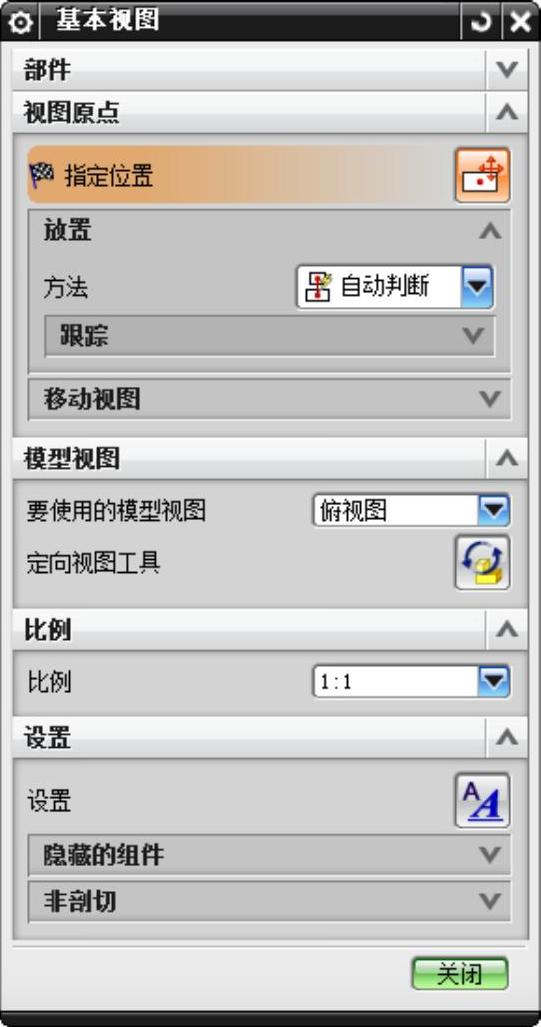

图14-74 “基本视图”对话框

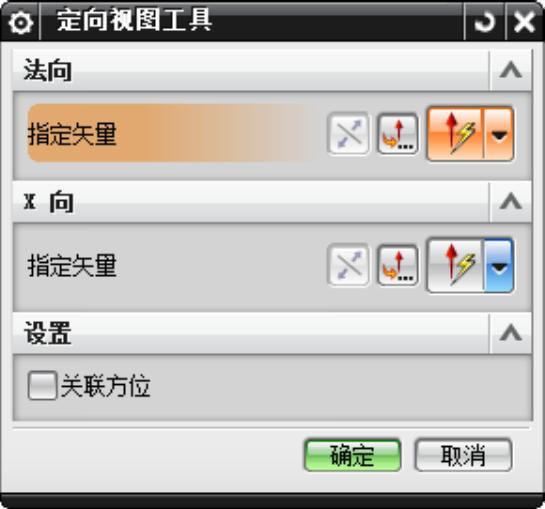

图14-75 “定向视图工具”对话框

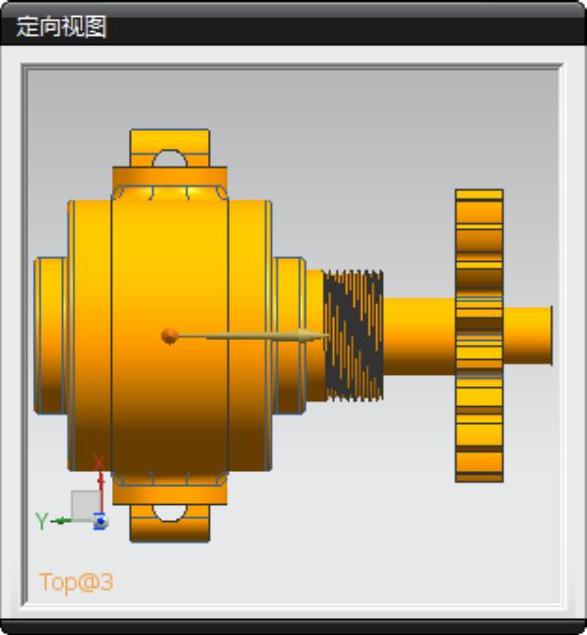

图14-76 旋转俯视图

978-7-111-48736-4-Chapter14-178.jpg添加剖视图。

978-7-111-48736-4-Chapter14-179.jpg选择【菜单】→【插入】→【视图】→【截面】→【简单/阶梯剖】命令,或单击【主页】选项卡,选择【视图】组→【剖视图下拉菜单】中的【剖视图】图标978-7-111-48736-4-Chapter14-180.jpg,弹出如图14-78所示的“剖视图”对话框。

978-7-111-48736-4-Chapter14-181.jpg选择要剖切的视图,指定折叶线方向和位置,然后放置剖切视图,如图14-79所示。

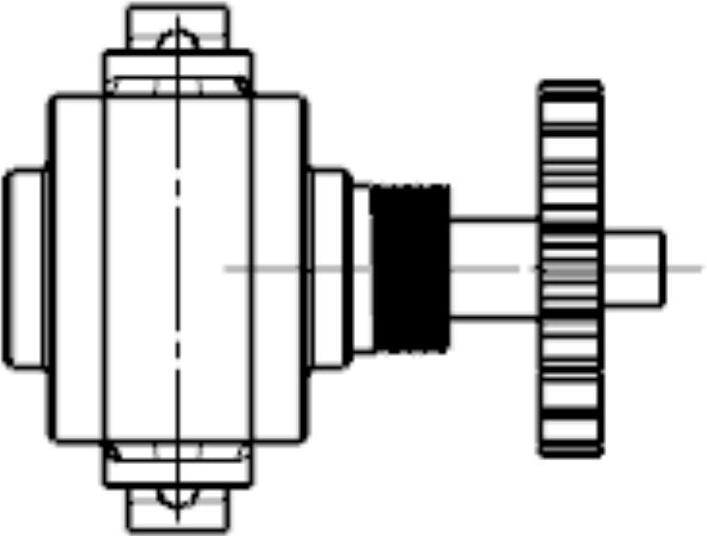

图14-77 创建投影视图


图14-78 “剖视图”对话框


图14-79 绘制剖视图

978-7-111-48736-4-Chapter14-185.jpg设置简单剖视图。

978-7-111-48736-4-Chapter14-186.jpg单击【主页】选项卡,选择【视图】组→【编辑视图下拉菜单】中的【视图中剖切】图标978-7-111-48736-4-Chapter14-187.jpg,弹出“视图中剖切”对话框,选择“操作”面板中的“变成非剖切”单选钮,如图14-80所示。在视图中选择“齿轮轴零件”为不剖切零件,如图14-81所示。

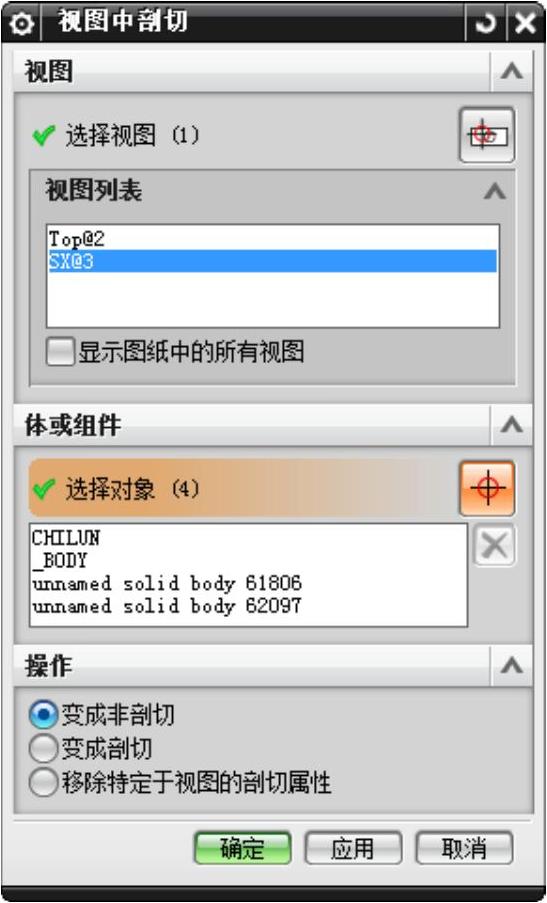

图14-80 “视图中剖切”对话框

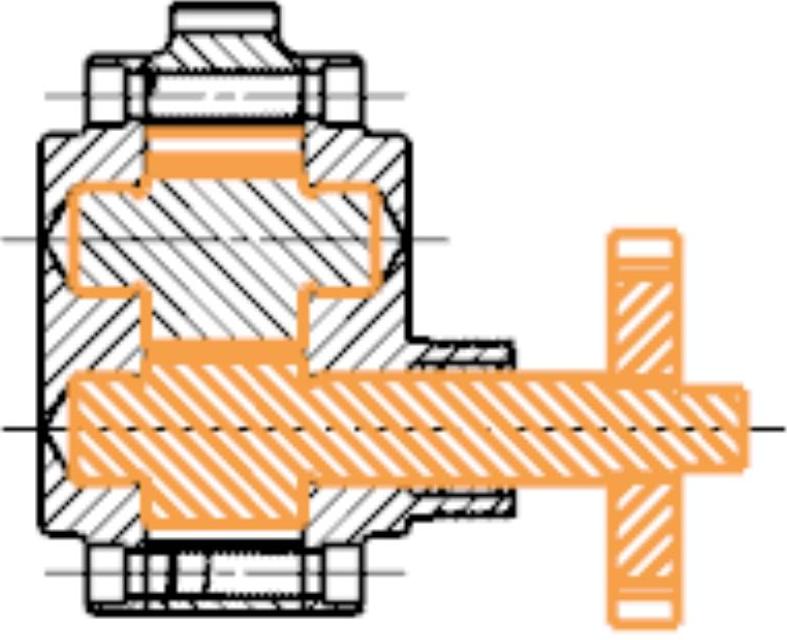

图14-81 选择不剖切零件

978-7-111-48736-4-Chapter14-190.jpg单击“确定”按钮,剖视图中的齿轮轴零件将不被剖切。可以看到轴零件处于不剖切状态,如图14-82所示。

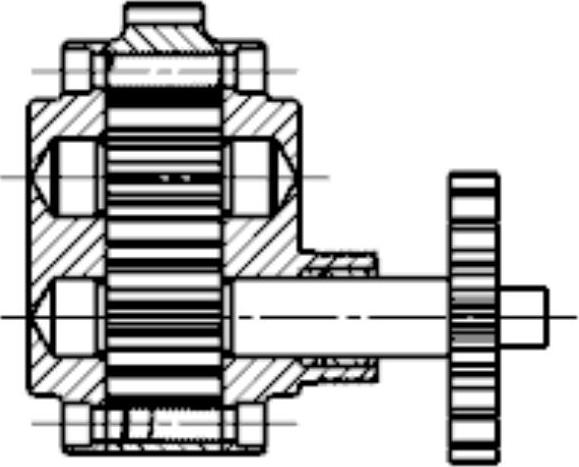

图14-82 不剖处理效果

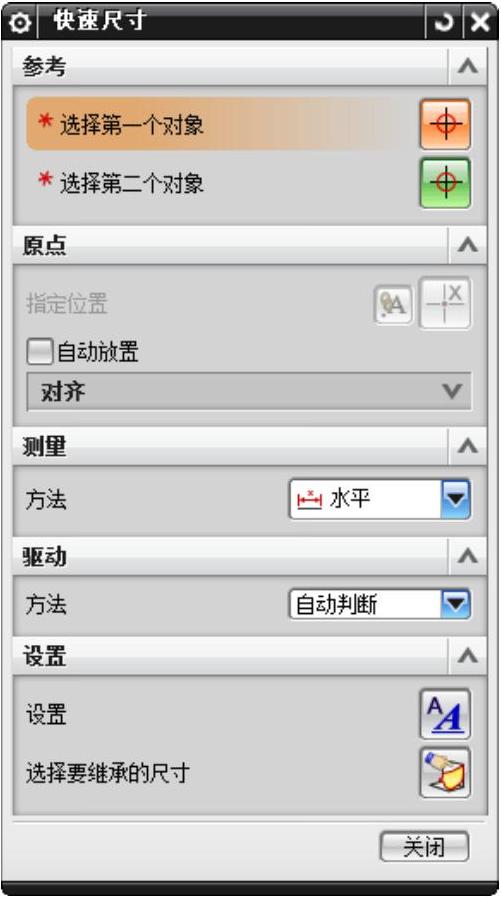

图14-83 “快速尺寸”对话框

978-7-111-48736-4-Chapter14-193.jpg标注尺寸。

978-7-111-48736-4-Chapter14-194.jpg选择【菜单】→【插入】→【尺寸】→【快速尺寸】命令或单击【主页】选项卡,选择【尺寸】组中的【快速尺寸】图标978-7-111-48736-4-Chapter14-195.jpg,弹出如图14-83所示“快速尺寸”对话框。

978-7-111-48736-4-Chapter14-196.jpg在对话框中选择测量方法为水平,在绘图区标注水平尺寸,再选择测量方法为竖直,标注相应的竖直尺寸。

978-7-111-48736-4-Chapter14-197.jpg标注尺寸后的工程图如图14-84所示。

978-7-111-48736-4-Chapter14-198.jpg插入明细表。

978-7-111-48736-4-Chapter14-199.jpg单击【菜单】→【插入】→【表格】→【零件明细表】命令,在绘图区插入明细表。

978-7-111-48736-4-Chapter14-200.jpg选中一个单元格,右击,弹出如图14-85所示快捷菜单,利用快捷菜单中的命令可以对插入的明细表进行编辑。

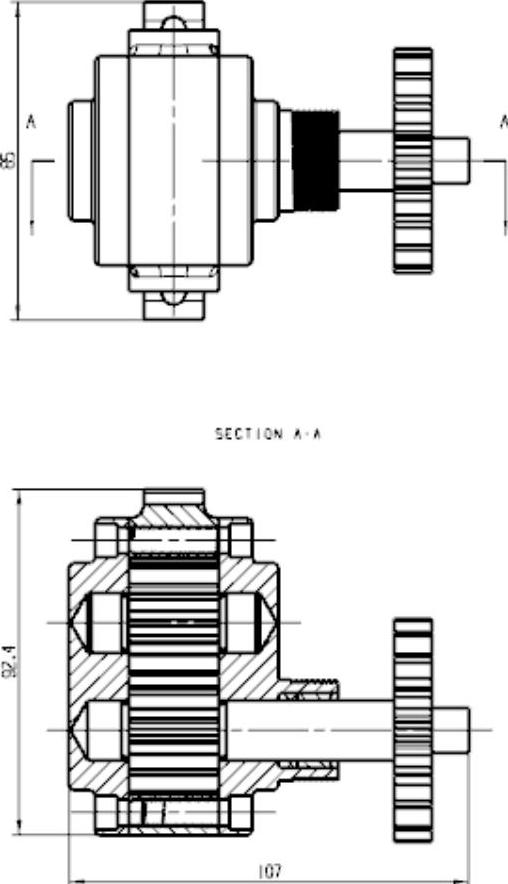

图14-84 标注尺寸后的工程图

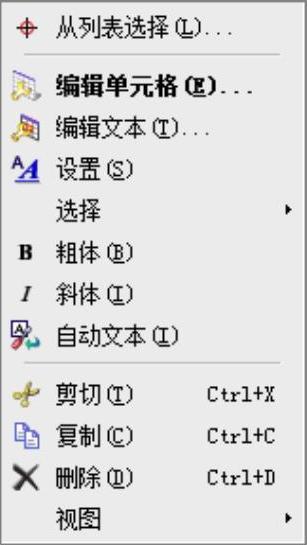

图14-85 编辑明细表菜单

978-7-111-48736-4-Chapter14-203.jpg拖动零件明细表到合适的位置。插入明细表后的工程图如图14-73所示。
