轴工程图制作操作详解

制作思路

主要介绍工程图的创建，各种视图的投影及编辑视图，注释预设置，标注各种尺寸和技术要求等操作，最后生成工程图如图14-35所示。

参见光盘

光盘\动画演示\第14章\轴工程图.avi


图14-35 轴工程图

操作步骤如下：

978-7-111-48736-4-Chapter14-76.jpg选择【菜单】→【文件】→【新建】命令，弹出“新建”对话框。在图纸选项卡中选择A2-无视图模型。在要创建图纸的部件下方单击【打开】按钮，加载传动轴chuandongzhou部件，在部件存在的文件目录下，输入新文件名zhougongchengtu，单击“确定”按钮，进入制图界面。

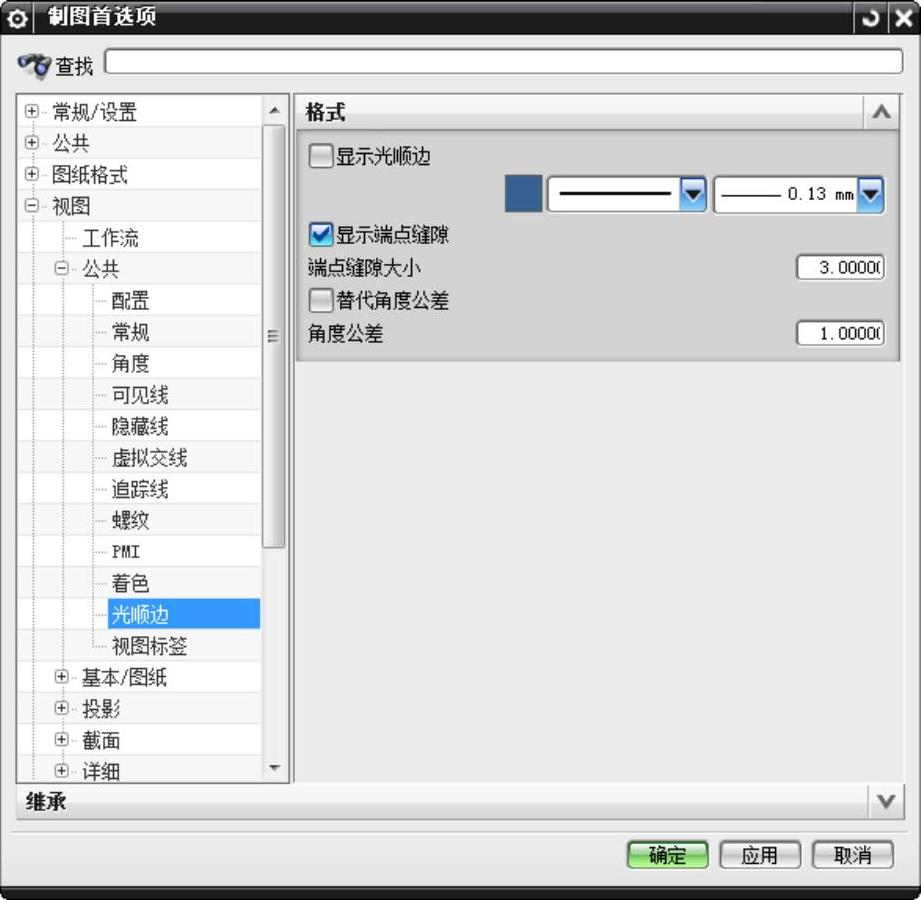

978-7-111-48736-4-Chapter14-77.jpg选择【菜单】→【首选项】→【制图】命令，弹出“制图首选项”对话框，选择【视图】→【公共】→【光顺边】，将其中的【显示光顺边】复选框关闭，如图14-36所示。单击“确定”按钮，关闭对话框，创建的工程视图将不显示光顺边。

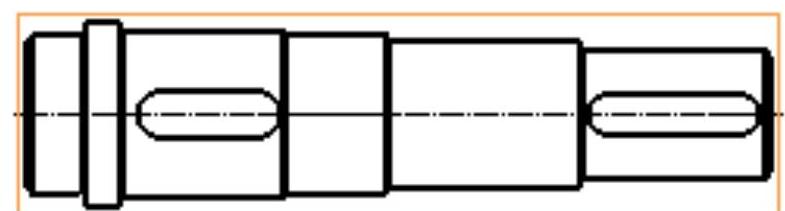

978-7-111-48736-4-Chapter14-78.jpg创建基本视图。单击【主页】选项卡，选择【视图】组中的【基本视图】图标978-7-111-48736-4-Chapter14-79.jpg，弹出如图14-37所示的“基本视图”对话框。此时在窗口中出现所选视图的边框，在模型视图中选择合适的模型视图，拖曳视图到窗口的左下角单击，将选择的视图定位到图样中，以此作为三视图中的俯视图，效果如图14-38所示。


图14-36 “视图首选项”对话框


图14-37 “基本视图”对话框

978-7-111-48736-4-Chapter14-82.jpg添加投影视图。

978-7-111-48736-4-Chapter14-83.jpg单击【主页】选项卡，选择【视图】组中的【投影视图】图标978-7-111-48736-4-Chapter14-84.jpg，弹出“投影视图”对话框，如图14-39所示，为刚刚生成的俯视图建立正交投影视图。在图样中单击刚刚建立的俯视图作为正交投影的父视图。此时出现正交投影视图的边框，沿垂直方向拖曳视图，若投影方向不对，可以勾选“反转投影方向”复选框，在合适位置处单击，将正交投影图定位到图样中，以此视图作为三视图中的正视图，效果如图14-40所示。

978-7-111-48736-4-Chapter14-85.jpg在图样中单击刚刚建立的前视图作为正交投影的父视图，如图14-41所示。此时出现正交投影视图的边框，沿水平方向拖拽视图，在合适位置处单击，将正交投影图定位到图样中，以此视图作为三视图中的右视图，最终的三视图效果如图14-42所示。


图14-38 生成俯视图

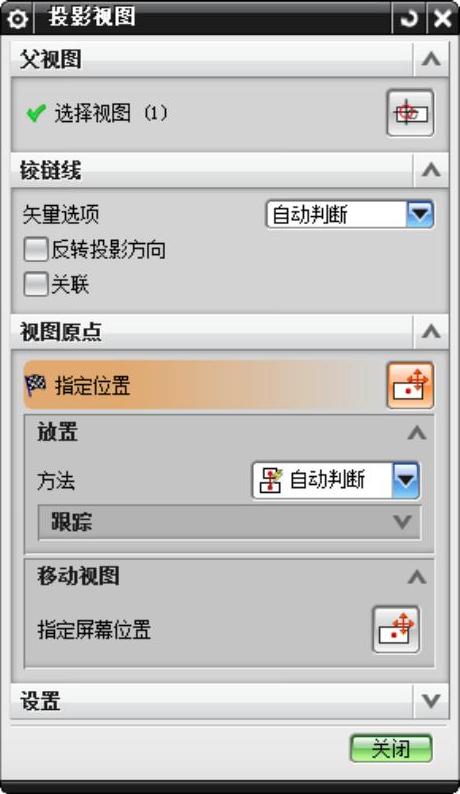

图14-39 “投影视图”对话框


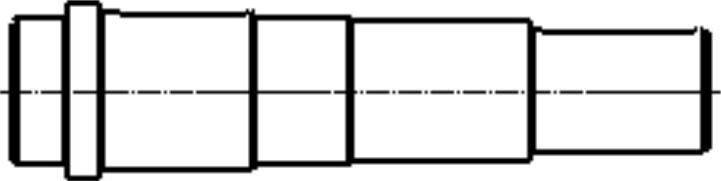

图14-40 生成正视图


图14-41 选择父视图

978-7-111-48736-4-Chapter14-90.jpg添加剖视图。

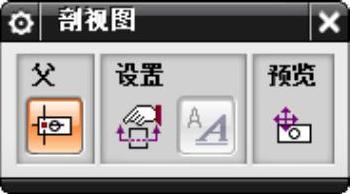

978-7-111-48736-4-Chapter14-91.jpg单击【主页】选项卡，选择【视图】组→【剖视图下拉菜单】中的【剖视图】978-7-111-48736-4-Chapter14-92.jpg图标，弹出“剖视图”对话框，如图14-43所示，在图样中单击俯视图作为简单剖视图的父视图，如图14-44所示，系统激活点捕捉器，根据系统提示定义父视图的切割位置，选择如图14-45所示位置和方向作为切割线的位置和方向。

978-7-111-48736-4-Chapter14-93.jpg沿水平方向拖曳剖切视图到理想位置单击，将简单剖视图定位在图样中，效果如图14-46所示。

978-7-111-48736-4-Chapter14-94.jpg将光标放于剖视图标签处，单击将其选中，再单击鼠标右键，弹出如图14-47所示的命令菜单，选择其中的【设置】命令，弹出“设置”对话框。

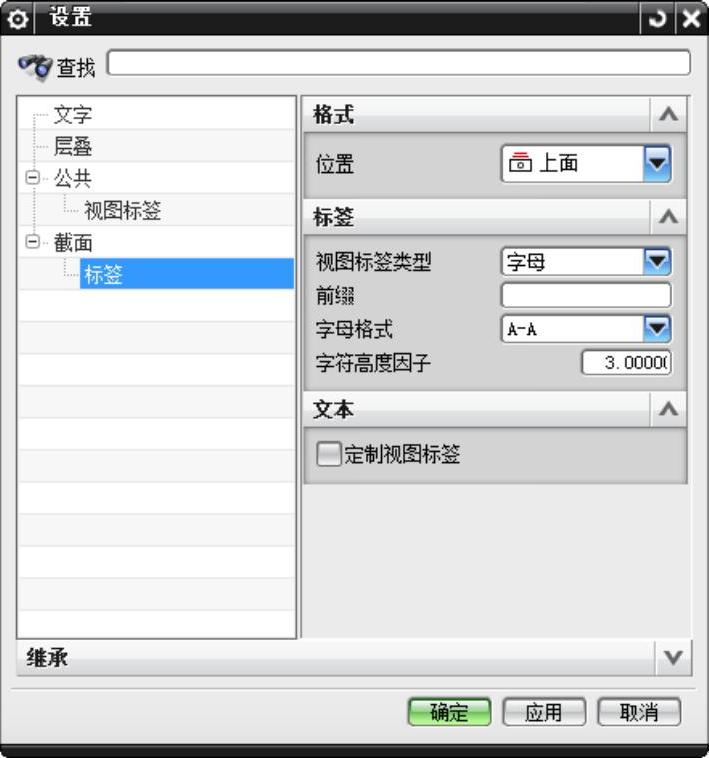

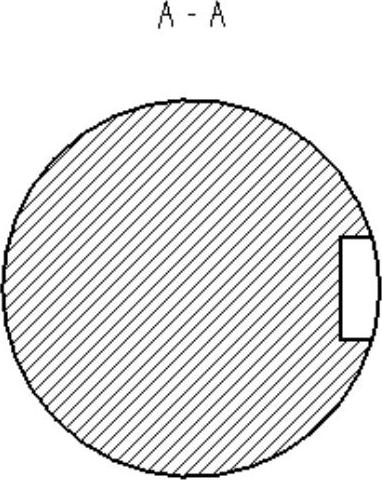

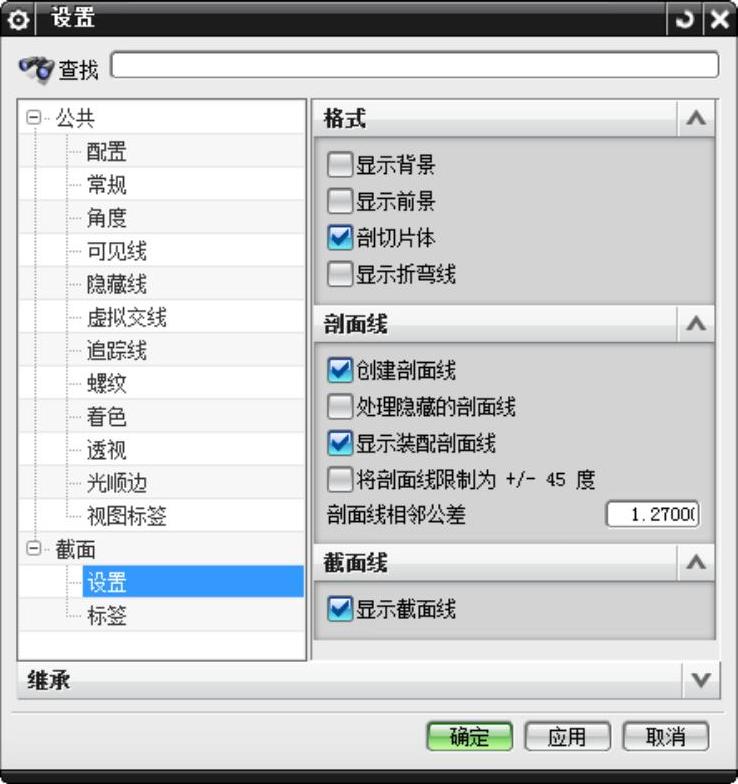

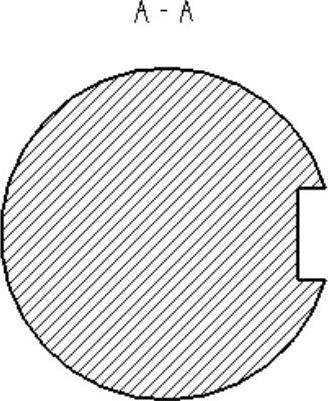

978-7-111-48736-4-Chapter14-95.jpg在对话框中，单击【截面】→【标签】，然后将“前缀”文本框中的默认字符删除，字母高度因子设置为3，其他参数保持默认，如图14-48所示。单击“确定”按钮，图样中的剖视图标签变为“A-A”，效果如图14-49所示。

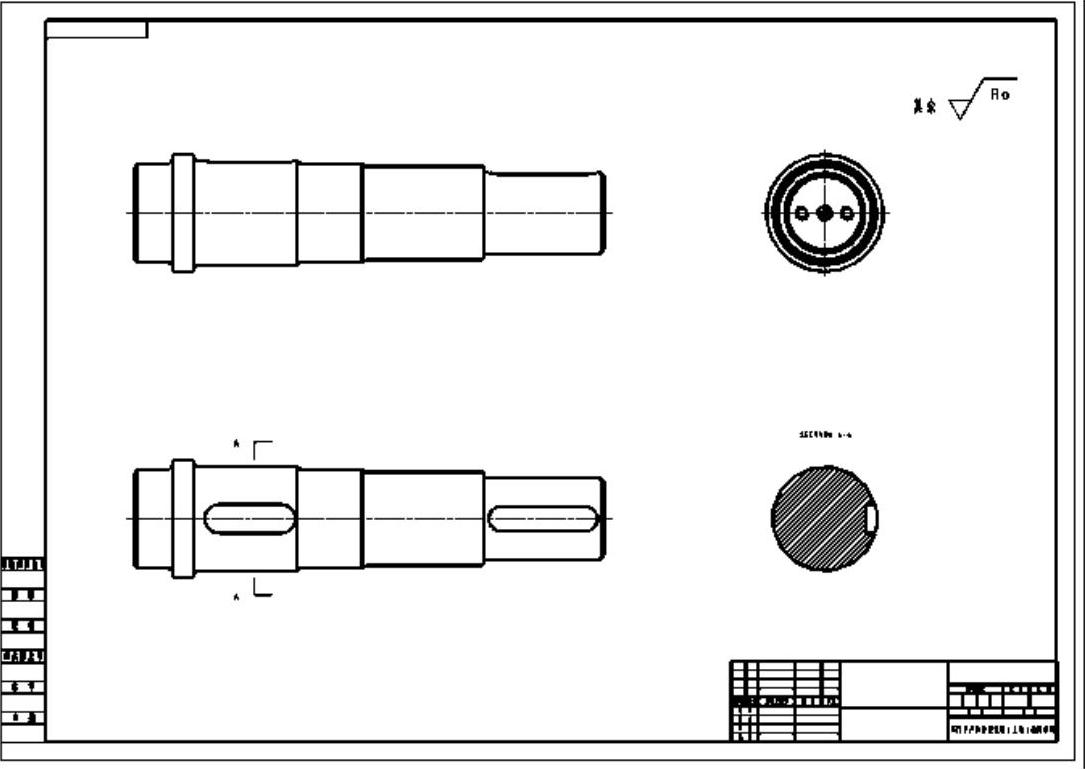

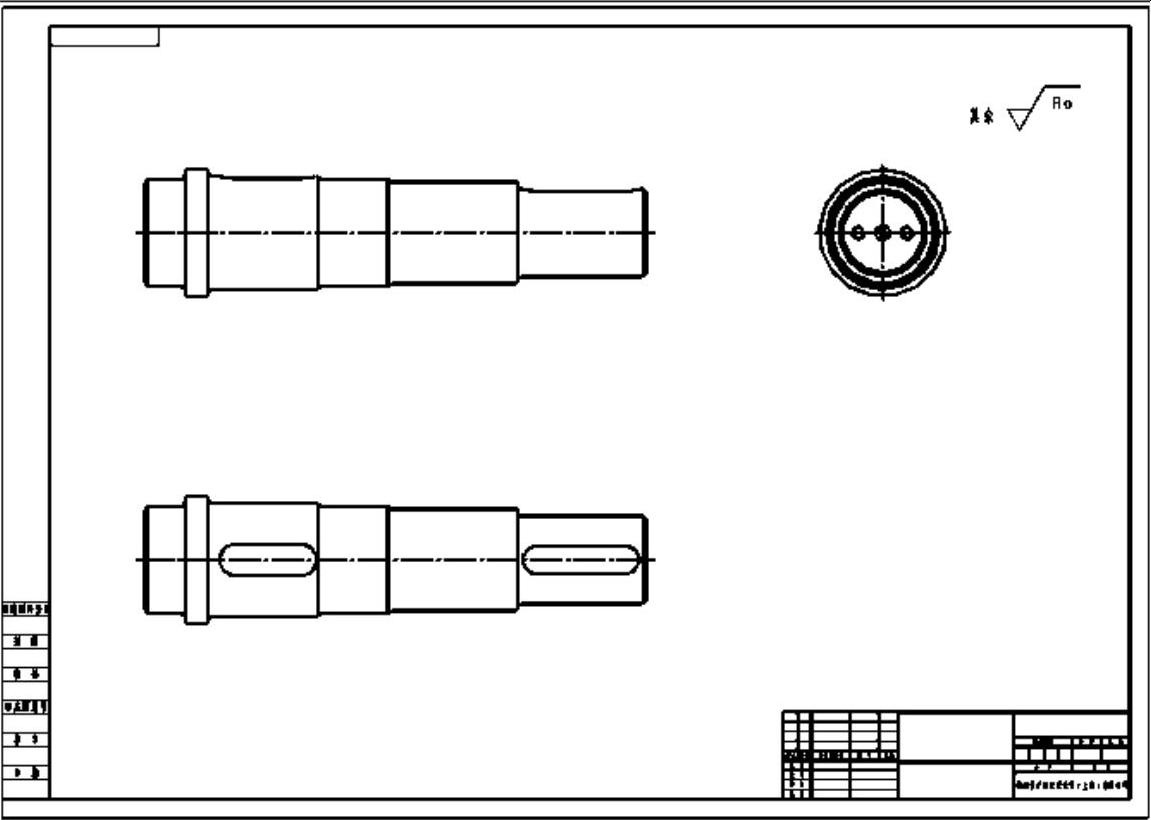

图14-42 生成右视图


图14-43 “剖视图”对话框


图14-44 选择父视图

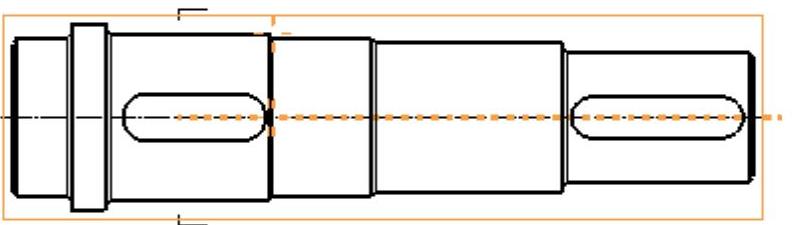

图14-45 剖切线箭头位置


图14-46 生成简单剖视图

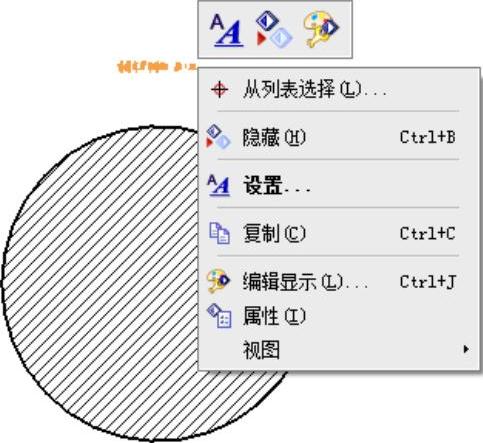

图14-47 右键菜单

978-7-111-48736-4-Chapter14-102.jpg修改背景。

978-7-111-48736-4-Chapter14-103.jpg将光标放置于剖视图附近处，单击将其选中，然后单击鼠标右键，弹出如图14-50所示的命令菜单，选择其中的【样式】命令，弹出“视图样式”对话框。


图14-48 “设置”对话框


图14-49 修改后的视图标签

978-7-111-48736-4-Chapter14-106.jpg在对话框中选择【截面】→【设置】选项，将其中的显示背景复选框关闭，如图14-51所示。

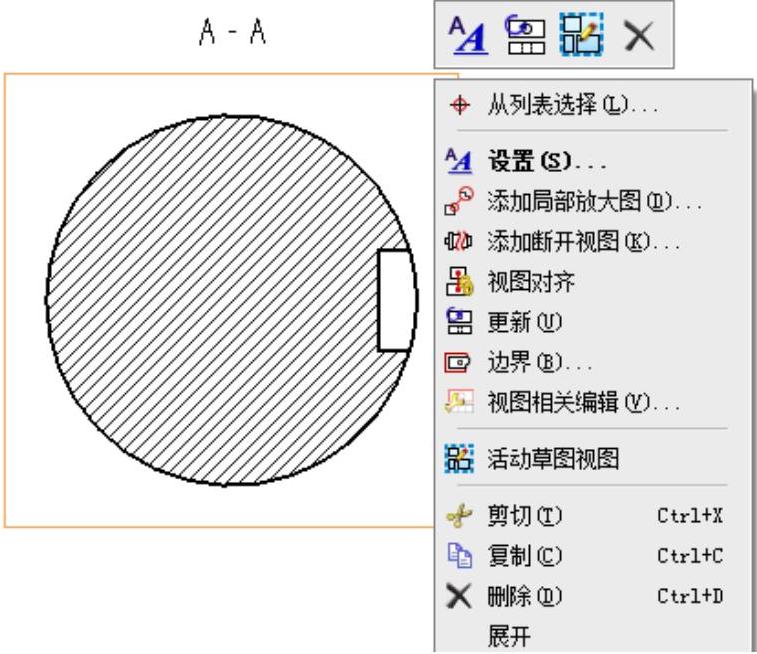

图14-50 右键菜单


图14-51 “截面线”选项卡

978-7-111-48736-4-Chapter14-109.jpg单击【确定】按钮，则剖视图不显示背景投影线框，效果如图14-52所示。

978-7-111-48736-4-Chapter14-110.jpg设置注释。

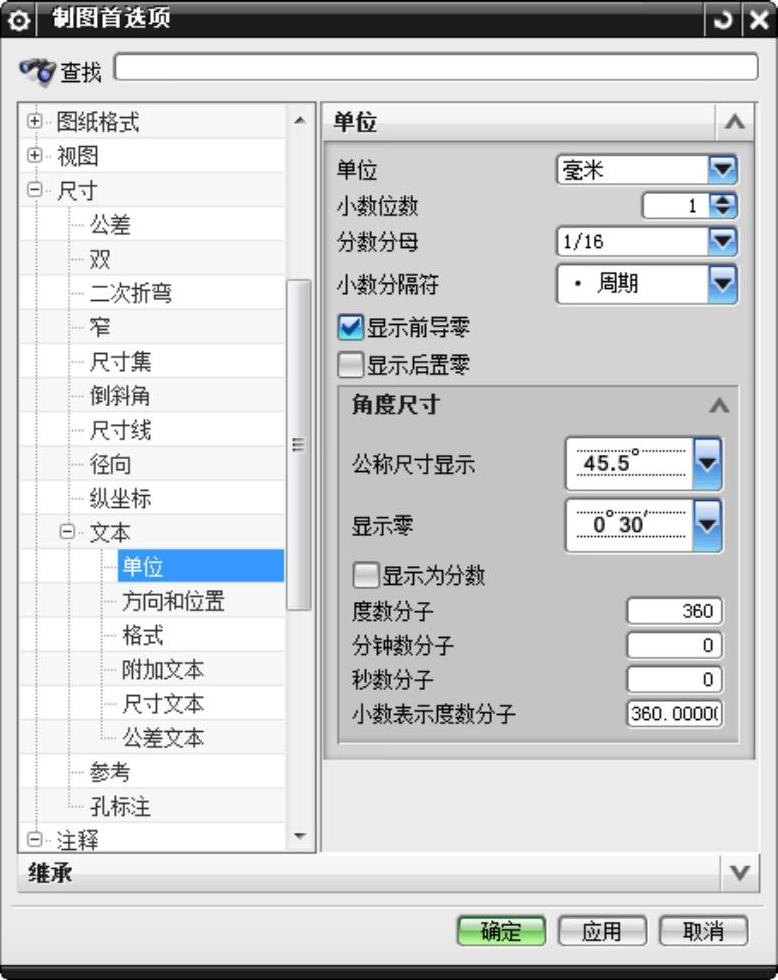

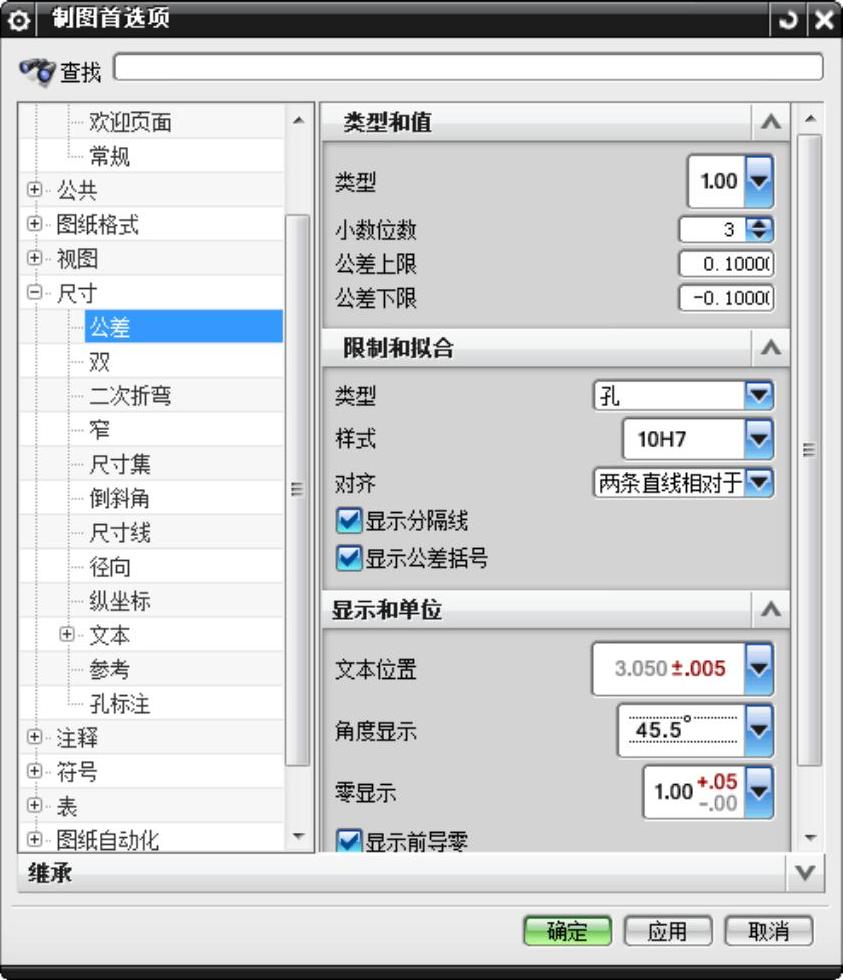

978-7-111-48736-4-Chapter14-111.jpg选择【菜单】→【首选项】→【制图】，弹出“制图首选项”对话框。选择【尺寸】→【文本】→【单位】选项，按照图14-53所示设置长度单位和角度尺寸显示类型。继续在“制图首选项”对话框中选择【尺寸】→【公差】选项，按照图14-54所示设置公差的类型、文本位置等参数。


图14-52 修改后的剖视图


图14-53 单位(www.daowen.com)


图14-54 尺寸

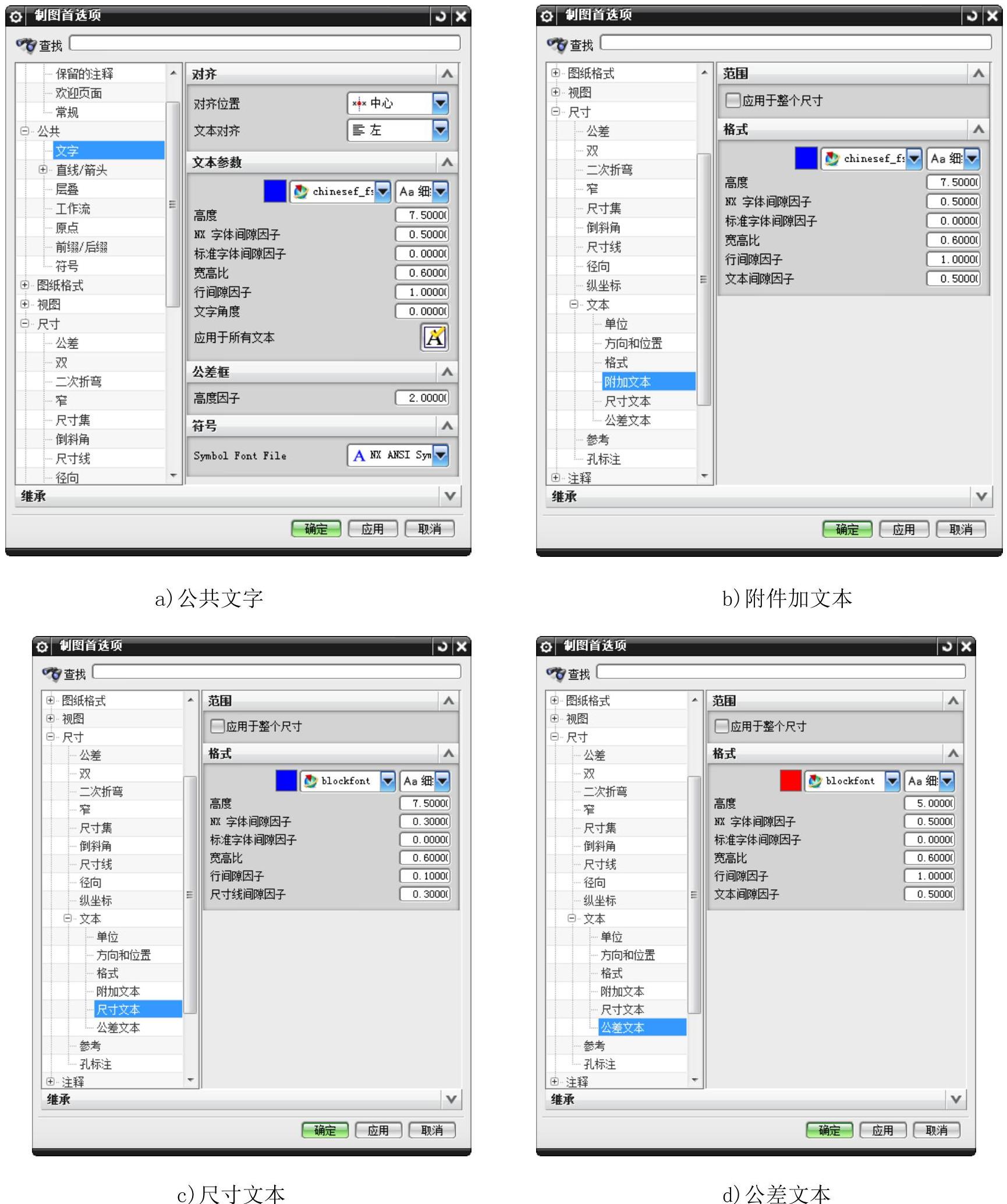

978-7-111-48736-4-Chapter14-115.jpg在“制图首选项”对话框中选择【公共】→【文字】选项，选择【尺寸】→【文本】→【附加文本】选项，选择【尺寸】→【文本】→【尺寸文本】选项，选择【尺寸】→【文本】→【公差文本】选项，按照图14-55所示设置各类字符的高度、字体间隙因子、宽高比及字体格式等参数。

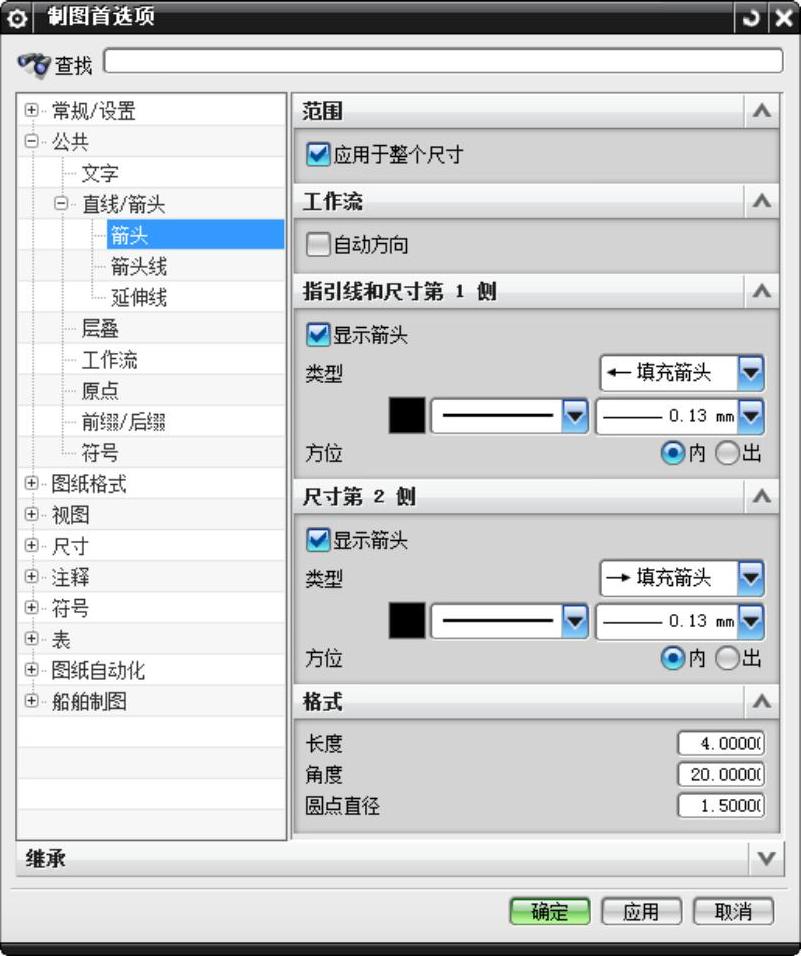

978-7-111-48736-4-Chapter14-116.jpg在“制图首选项”对话框中选择【公共】→【直线/箭头】选项，按照图14-56所示设置尺寸线箭头的类型和参数，以及尺寸线和指引线的显示颜色。继续在“制图首选项”对话框中选择【公共】→【前缀/后缀】选项，按照图14-57所示设置直径和半径的符号。单击“确定”按钮，关闭对话框。

978-7-111-48736-4-Chapter14-117.jpg标注水平尺寸。

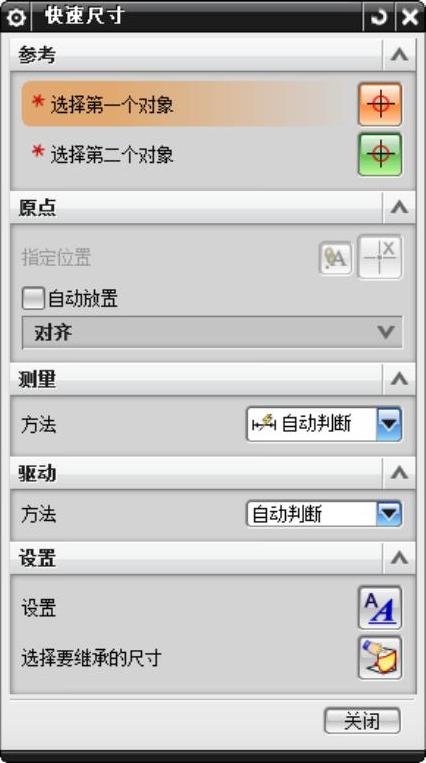

978-7-111-48736-4-Chapter14-118.jpg单击【主页】选项卡，选择【尺寸】组中的【快速尺寸】图标978-7-111-48736-4-Chapter14-119.jpg，弹出如图14-58所示的“快速尺寸”对话框。


图14-55 文字

978-7-111-48736-4-Chapter14-121.jpg在对话框的测量方法中选择水平，然后选择俯视图的左右两端，在弹出尺寸后，拖动到合适的位置单击，结果如图14-59所示。


图14-56 直线/箭头


图14-57 前缀/后缀


图14-58 “快速尺寸”对话框


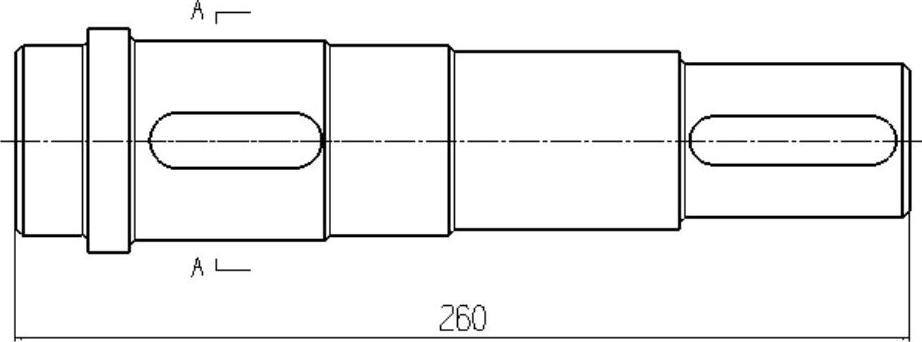

图14-59 水平尺寸

978-7-111-48736-4-Chapter14-126.jpg标注竖直尺寸。

978-7-111-48736-4-Chapter14-127.jpg单击【主页】选项卡，选择【尺寸】组中的【快速尺寸】图标978-7-111-48736-4-Chapter14-128.jpg，弹出如图14-58所示的“快速尺寸”对话框，在对话框的测量方法中选择竖直。

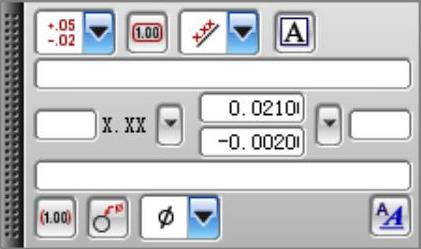

978-7-111-48736-4-Chapter14-129.jpg选择好尺寸的两端后，在拖动尺寸的过程中单击鼠标右键，在弹出的快捷菜单（如图14-60）中选择编辑，再选择尺寸文本（如图14-61），在弹出的“尺寸编辑栏”（如图14-62）中左上角第一个选项中，选择双向公差，然后编辑上偏差为0，下偏差为-0.043，公差小数点为3。最后单击图14-61所示的编辑按钮，拖动尺寸到合适位置单击，将竖直尺寸固定在光标指定的位置处，效果如图14-63所示。


图14-60 快捷菜单

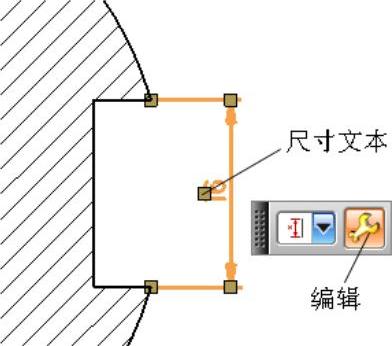

图14-61 选择尺寸文本

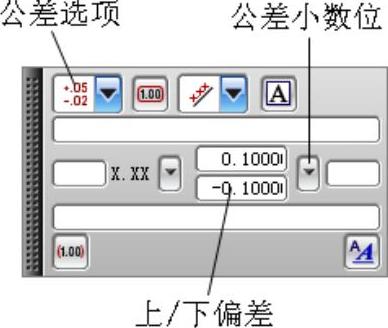

图14-62 尺寸编辑栏

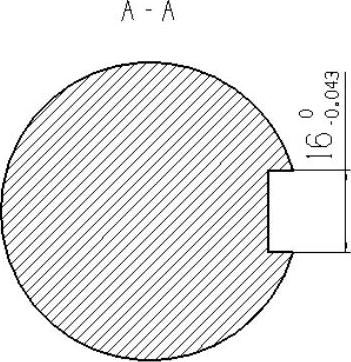

图14-63 带公差的竖直尺寸

978-7-111-48736-4-Chapter14-134.jpg标注垂直尺寸。

978-7-111-48736-4-Chapter14-135.jpg单击【主页】选项卡，选择【尺寸】组中的【快速尺寸】图标978-7-111-48736-4-Chapter14-136.jpg，弹出如图14-58所示的“快速尺寸”对话框，在对话框的测量方法中选择垂直。

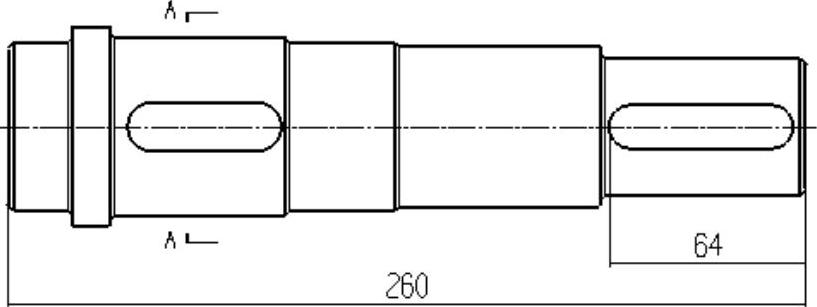

978-7-111-48736-4-Chapter14-137.jpg在图样的俯视图中，选择最右端的竖直直线，再选择键槽左端圆弧的最高点。拖动弹出的尺寸到合适位置处单击，固定尺寸，效果如图14-64所示。


图14-64 点到线的距离尺寸


图14-65 倒角尺寸

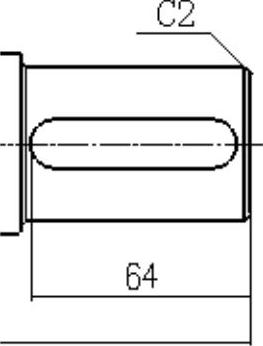

978-7-111-48736-4-Chapter14-140.jpg标注倒角。单击【主页】选项卡，选择【尺寸】组中的【倒斜角】图标978-7-111-48736-4-Chapter14-141.jpg，在图样的俯视图中，选择右上角的倒角线，拖动弹出的倒角尺寸到合适位置处单击，固定尺寸，效果如图14-65所示。

978-7-111-48736-4-Chapter14-142.jpg标注圆柱形尺寸。

978-7-111-48736-4-Chapter14-143.jpg单击【主页】选项卡，选择【尺寸】组中的【快速尺寸】图标978-7-111-48736-4-Chapter14-144.jpg，弹出如图14-58所示的“快速尺寸”对话框，在对话框的测量方法中选择圆柱形。按如图14-66所示的“尺寸编辑栏”设置公差。


图14-66 设置公差

978-7-111-48736-4-Chapter14-146.jpg在图样的俯视图中，选择第三段圆柱（从右向左数）的上下水平线，拖动圆柱形尺寸到合适位置处单击，固定尺寸，效果如图14-67所示。

978-7-111-48736-4-Chapter14-147.jpg标注直径。

978-7-111-48736-4-Chapter14-148.jpg单击【主页】选项卡，选择【尺寸】组中的【快速尺寸】图标978-7-111-48736-4-Chapter14-149.jpg，弹出如图14-58所示的“快速尺寸”对话框，在对话框的测量方法中选择直径。按照图14-68所示设置公差。

978-7-111-48736-4-Chapter14-150.jpg在图样的右视图中，选择中间圆，旋转直径尺寸到合适位置处单击，固定尺寸，效果如图14-69所示。

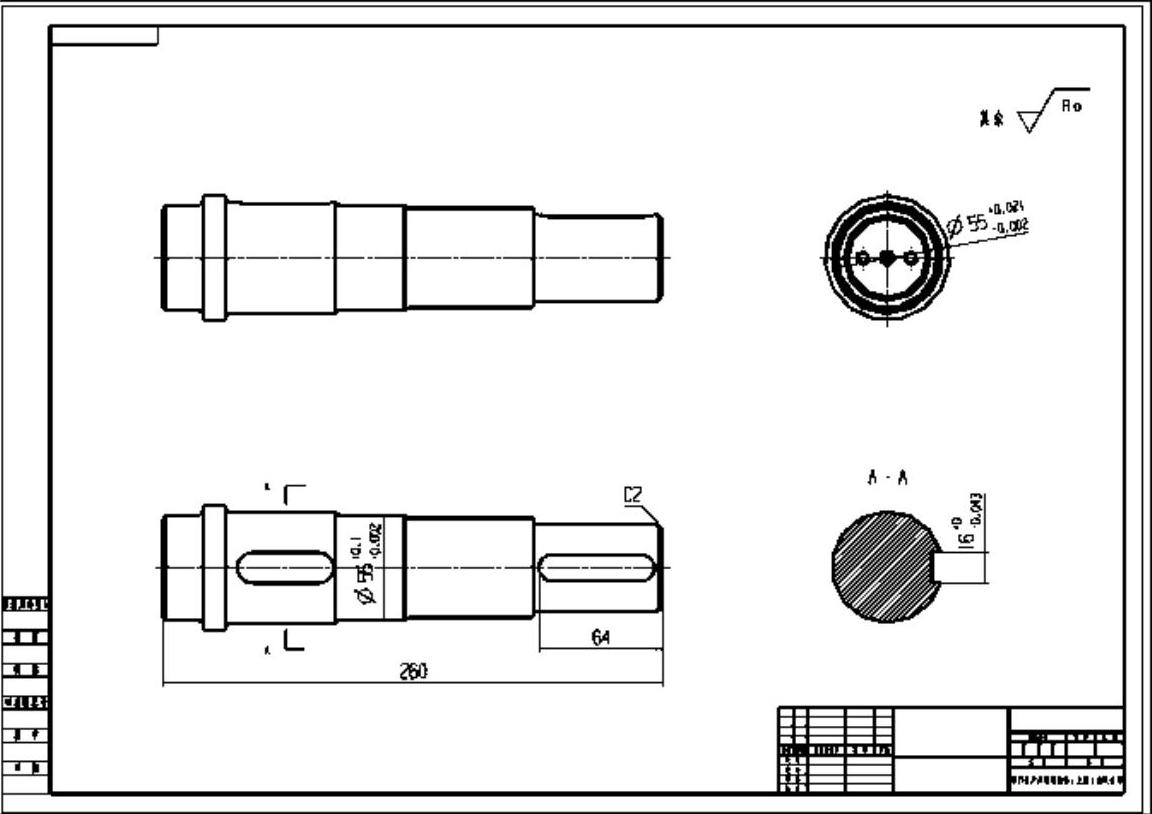

工程图的整体效果如图14-70所示。


图14-67 带公差的圆柱副尺寸


图14-68 设置公差


图14-69 带公差的直径尺寸

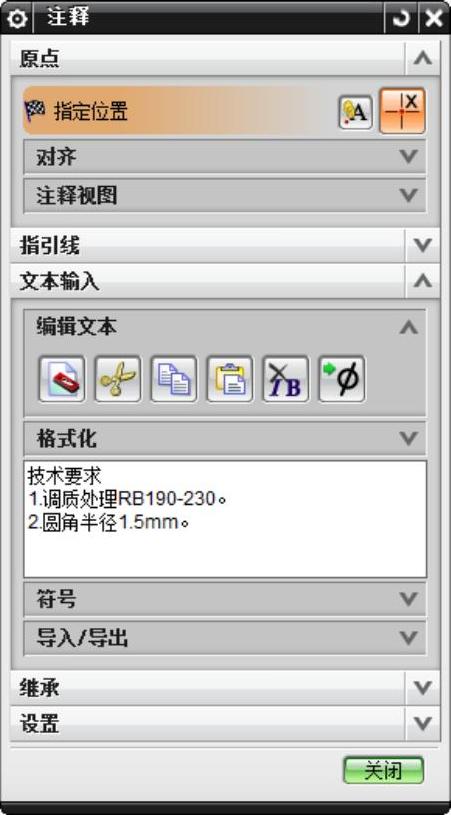

978-7-111-48736-4-Chapter14-154.jpg单击【主页】选项卡，选择【注释】组中的【注释】图标978-7-111-48736-4-Chapter14-155.jpg，弹出如图14-71所示的“注释”对话框。然后在文本框中输入如图14-71所示的技术要求文本，拖动文本到合适位置处单击，将文本固定在图样中，效果如图14-72所示。

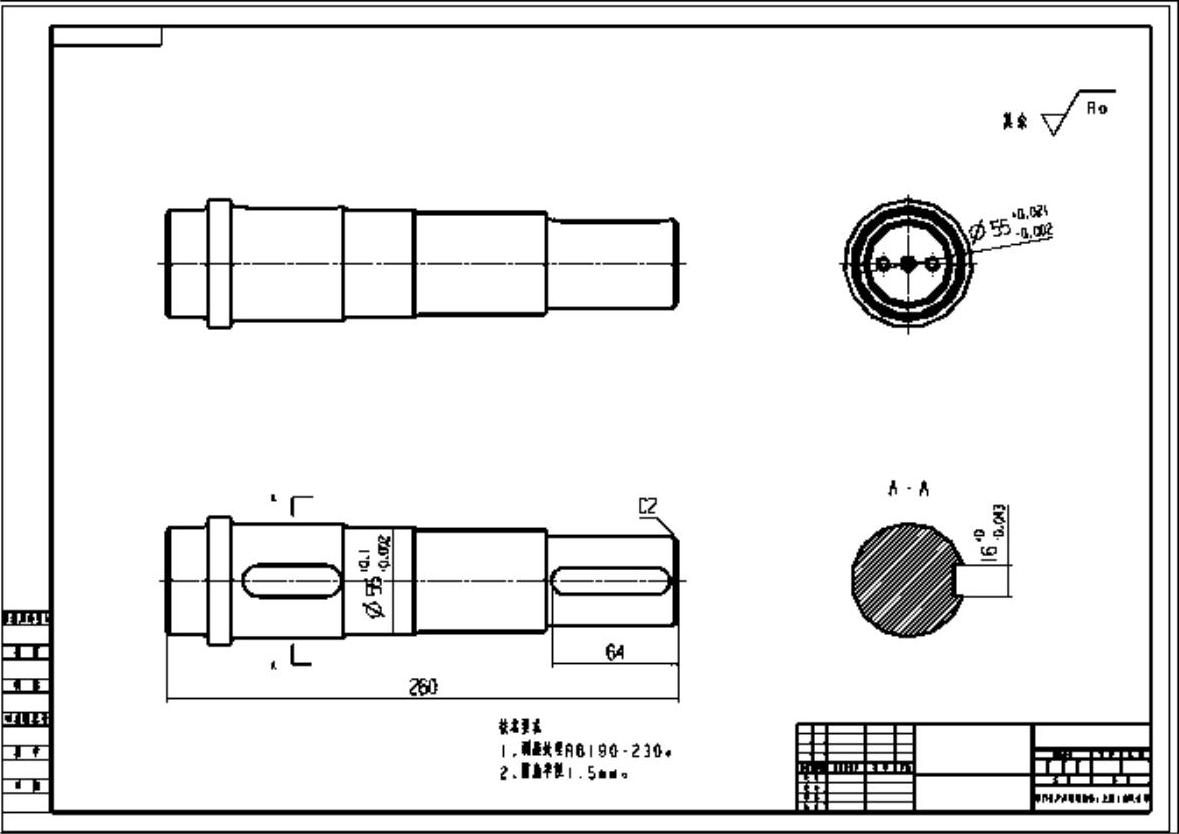

图14-70 轴零件的工程图


图14-71 “注释”对话框


图14-72 生成的技术要求文本
