单击【文件】选项卡，选择【注释】组中的【注释】图标，系统弹出如图14-30所示“注释”对话框，利用该对话框中可以插入形位公差符号，图面符号，自定义符号及附加文本等。选择【菜单】→【插入】→【注释】→【注释】命令也可以添加上述符号。

1.类型：用于选择要插入ID符号类型。系统提供了多种符号类型可供用户选择，每种符号类型可以配合该符号的文本选项，在ID符号中放置文本内容。如果选择了上下型的ID符号，用户可以在“上部文本”和“下部文本”文本框中输入上下两行的内容。如果选择了独立型的ID符号，则用户只能在“文本”文本框中输入文本内容。各类ID符号都可以通过“大小”文本框的设置来改变符号的显示比例。

2.指引线：为ID符号指定引导线。单击该按钮，可指定一条引导线的开始端点，最多可指定7个开始端点，同时每条引导线还可指定多达7个中间点。根据引导线类型，一般可选择尺寸线箭头、注释引导线箭头等作为引导线的开始端点。

3.文本输入（如图14-30所示）：

（1）编辑文本：用于编辑注释，具有复制、剪切、清除、粘贴及删除文本属性等功能。

（2）格式化：用于编辑注释中的字体格式，用户可以在字体选项下拉列表框中选择所需字体。

（3）符号：

1）制图：单击该类别，进入常用制图符号设置状态，如图14-31所示。当要在视图中标注制图符号时，用户可以在对话框中单击所需制图符号，将其添加到注释编辑区，添加的符号会在预览区显示。如果要改变符号的字体和大小，可以用“注释编辑”工具栏进行编辑。添加制图符号后，可以在如图14-30所示对话框中，选择一种放置方法，将其放置到视图中的指定位置。

如果要在视图中添加分数或双行文本，可以先指定分数的显示形式，并在其文本框中输入文本内容，再选择一种注释放置方式将其放到视图中的指定位置。

如果要编辑已存在的制图符号，可以在视图中直接选取要编辑的符号。所选符号在视图中会加亮显示，其内容也会显示在注释编辑器的编辑窗口中，用户可以对其进行修改。

2）形位公差：单击该类别，进入常用形位公差设置状态，如图14-32所示。进行形位公差标注时，首先要选择公差框架格式，可以根据需要选择单个框架或组合框架，然后选择形位公差项目符号，并输入公差数值和选择公差的标准。如果是位置公差，还应该选择隔离线和基准符号。设置后的公差框会在预览窗口中显示，如果不符号要求，可在编辑窗口中进行修改。完成公差框设置后，选择一种注释放置方式，将其放置到视图中指定的位置。如果要编辑已存在的行为公差符号，可以在视图中直接选取要编辑的形位公差符号。所选符号在视图中会加亮显示，其内容也会显示在注释编辑器的编辑窗口和预览窗口中，用户可以对其进行修改。

(www.daowen.com)

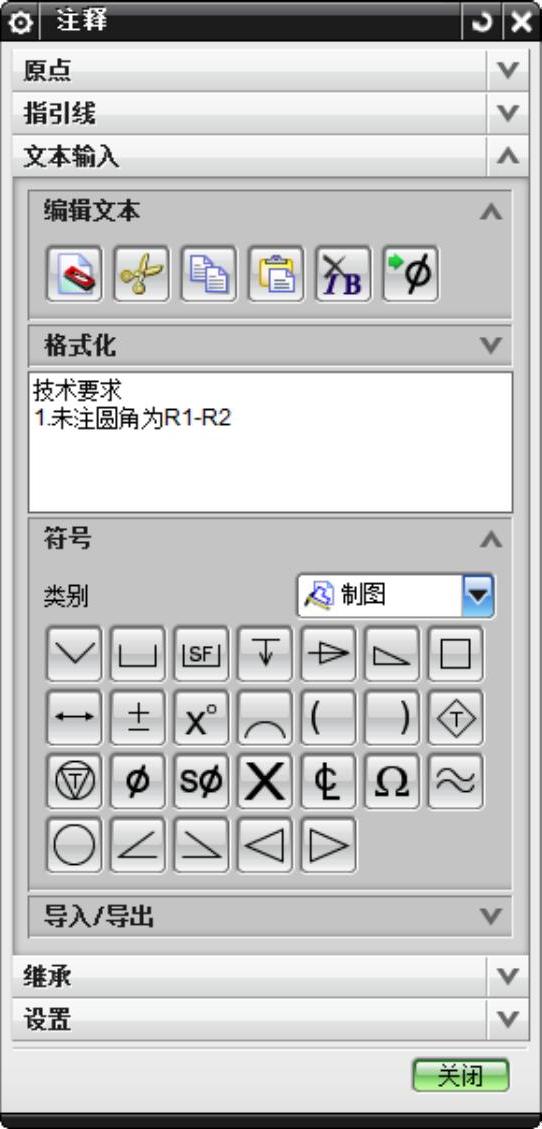

图14-30 “注释”对话框捷菜单

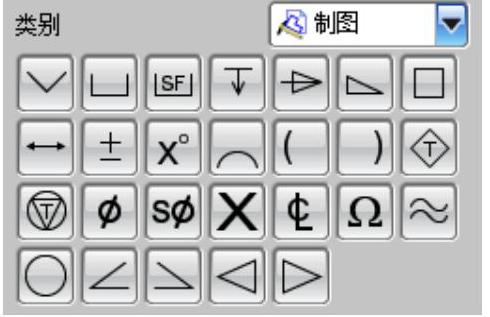

图14-31 制图符号选项卡

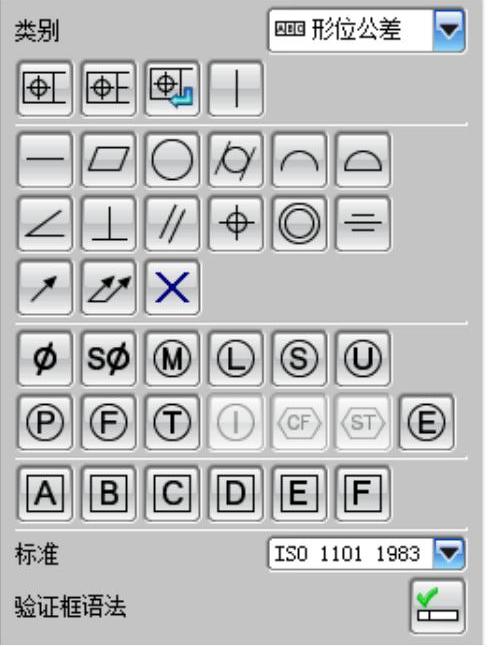

图14-32 形位公差符号选项卡

4.用户定义：单击该选项卡，进入用户自定义符号状态，如图14-33所示。如果已定义好自己的符号库，可以通过指定相应的符号库来加载相应的符号，同时可以设置符号的比例和投影。

5.关系：单击该选项卡，进入关系设置状态，如图14-34所示。可以将对象的表达式、对象属性和零件属性标注处理，并实现关联。

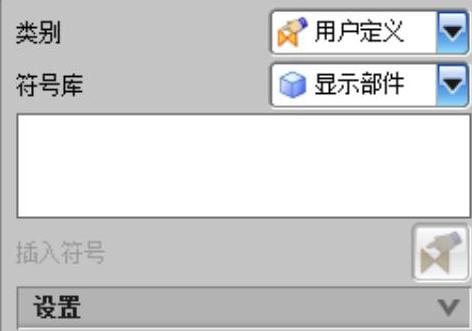

图14-33 用户定义符号选项卡

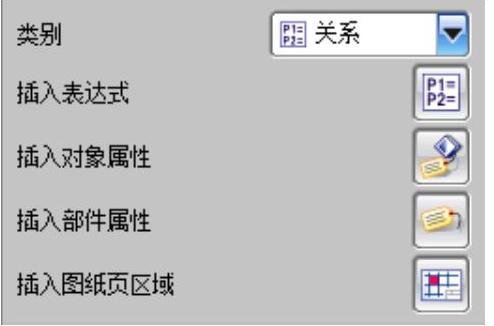

图14-34 关系选项卡
