参见光盘
选择【菜单】→【文件】→【新建】，或者单击【主页】选项卡，选择【标准】组中的【新建】图标
，选择装配类型，输入文件名为jiansuqi，单击“确定”按钮。进入装配模式。
选择【菜单】→【装配】→【组件】→【添加组件】，或者单击【装配】选项卡，选择【组件】组中的【添加组件】图标
，在“添加组件”对话框中单击“打开”按钮，在系统弹出的对话框中选择xiaxiangti，在类似图13-2的所示“添加组件”对话框中选择“绝对原点”定位方式，“引用集”和“图层”接受系统默认选项。
将低速轴装配到下箱体上的方法如下：
选择【菜单】→【装配】→【组件】→【添加组件】，或者单击【装配】选项卡，选择【组件】组中的【添加组件】图标
，在“添加组件”对话框中单击“打开”按钮，在系统弹出的对话框中选择disuzhou，并在图13-2所示的“添加组件”对话框中选择“通过约束”定位方式，“引用集”和“图层”接受系统默认选项。
在“装配约束”对话框中选择“自动判断中心/轴”装配类型，选择图13-26中所示低速轴（隐藏了齿轮）上面1和减速器下箱体上面1。(www.daowen.com)
注意
为了方便装配，可以将齿轮隐藏。
单击“在主窗体口中预览组件”按钮查看低速轴的方向是否为预定方向，如果不是的话，单击“返回上一个约束”按钮改变低速轴的方向。
选择“对齐”装配类型，依次选择图13-26所示低速轴上的面2（轴承的端面）和减速器下箱体上的面2，将低速轴装配到减速器下箱体上。

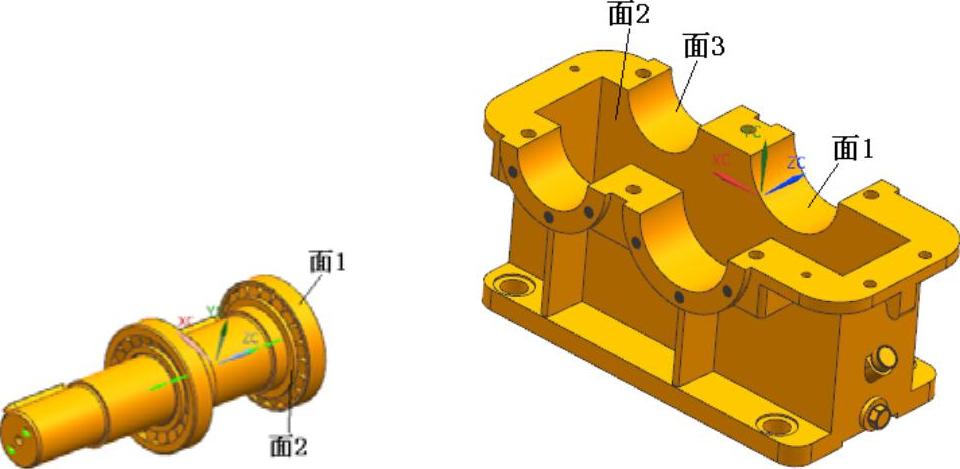

图13-26 低速轴和减速器下箱体上的面
