【摘要】：参见光盘光盘\动画演示\第13章\端盖组件.avi选择→→命令，或者单击选项卡，选择组中的图标，选择装配类型，输入文件名为duangaizujian，单击“确定”按钮。在“装配约束”对话框中选择“接触”装配类型，依次选择图13-24中所示的密封盖上的面1和端盖主体上的面1。将尺寸为M6×14的螺钉装配到端盖主体上。同理，小端盖也按上述方法装配。图13-24 密封盖和端盖主体上的面图13-25 端盖主体装配结果

如何装配端盖组件及其约束方式

参见光盘

光盘\动画演示\第13章\端盖组件.avi

978-7-111-48736-4-Chapter13-75.jpg选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter13-76.jpg，选择装配类型，输入文件名为duangaizujian，单击“确定”按钮。进入装配模式。

978-7-111-48736-4-Chapter13-77.jpg选择【装配】→【组件】→【添加组件】命令，或者单击【装配】选项卡，选择【组件】组中的【添加组件】图标978-7-111-48736-4-Chapter13-78.jpg，在“添加组件”对话框中单击“打开”按钮，在系统弹出的对话框中选择duangai，，选择“绝对原点”定位方式，“引用集”和“层选项”接受系统默认选项。

978-7-111-48736-4-Chapter13-79.jpg装配密封盖的方法如下：

978-7-111-48736-4-Chapter13-80.jpg选择【装配】→【组件】→【添加组件】命令，或者单击【装配】选项卡，选择【组件】组中的【添加组件】图标978-7-111-48736-4-Chapter13-81.jpg，在“添加组件”对话框中单击“打开”按钮，在系统弹出的对话框中选择mifenggai，并在图13-3所示的“添加组件”对话框中选择“通过约束”定位方式，“引用集”和“图层”接受系统默认选项。

978-7-111-48736-4-Chapter13-82.jpg在“装配约束”对话框中选择“接触”装配类型，依次选择图13-24中所示的密封盖上的面1和端盖主体上的面1。

978-7-111-48736-4-Chapter13-83.jpg选择“自动判断中心/轴”装配类型，依次选择图13-24所示的密封盖上的面2和端盖主体上的面2，同理，密封盖上的面3和端盖主体上的面3，选择进行装配，就可以将密封盖装配到端盖主体上。(www.daowen.com)

978-7-111-48736-4-Chapter13-84.jpg将尺寸为M6×14的螺钉装配到端盖主体上。

最后装配结果如图13-25所示。

同理，小端盖也按上述方法装配。

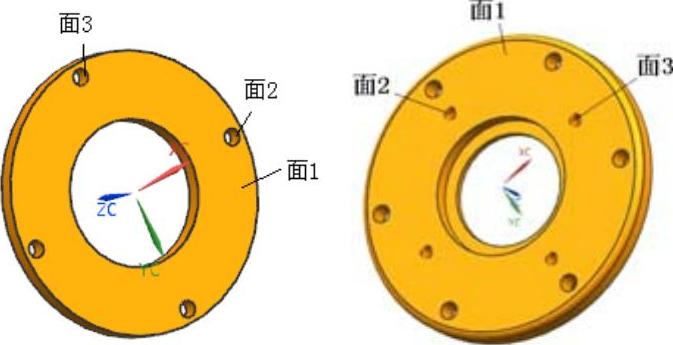

图13-24 密封盖和端盖主体上的面

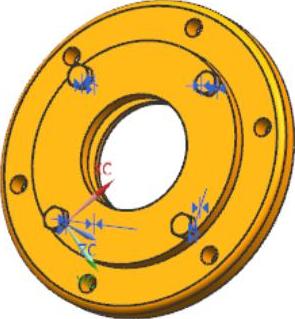

图13-25 端盖主体装配结果
