窥视孔盖与上箱盖的完美配合

参见光盘

光盘\动画演示\第13章\上箱盖配合.avi

978-7-111-48736-4-Chapter13-46.jpg选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter13-47.jpg，弹出如图13-17所示的新建对话框。选择装配类型，输入文件名为shangxianggai，单击“确定”按钮。进入装配模式。

978-7-111-48736-4-Chapter13-48.jpg选择【菜单】→【装配】→【组件】→【添加组件】命令，或者单击【装配】选项卡，选择【组件】组中的【添加组件】图标978-7-111-48736-4-Chapter13-49.jpg，在“添加组件”对话框中单击“打开”按钮，选择jigai。

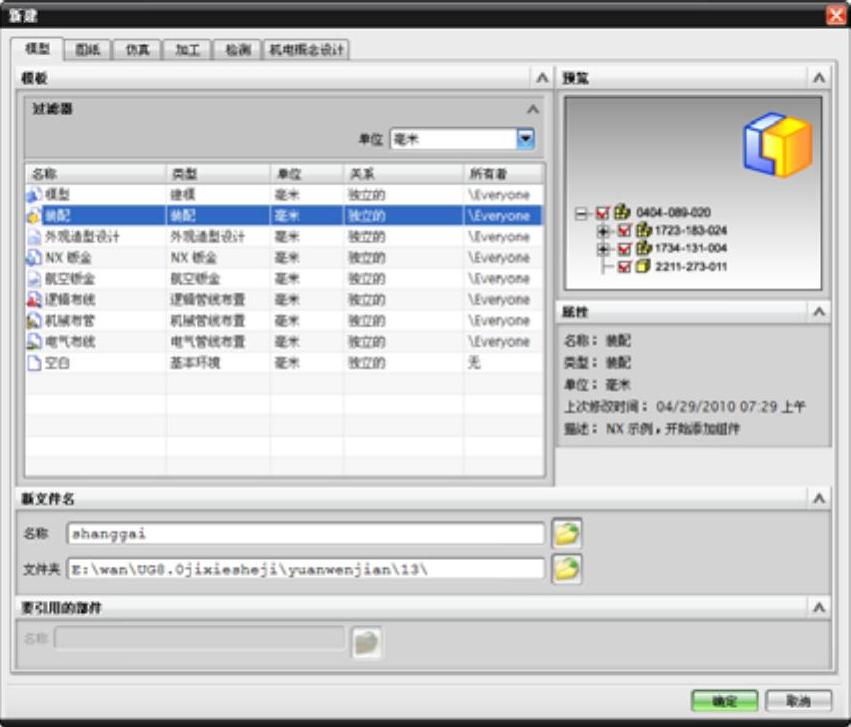

图13-17 “新建”对话框

978-7-111-48736-4-Chapter13-51.jpg减速器上盖选择“绝对原点”定位方式，“引用集”和“层选项”接受系统默认选项。

978-7-111-48736-4-Chapter13-52.jpg在图13-2所示的“添加组件”对话框中，在“添加组件”对话框中单击“打开”按钮，在系统弹出的对话框中选择kuishikonggai，装配窥视孔盖的方法如下：

978-7-111-48736-4-Chapter13-53.jpg在图13-2所示的“添加组件”对话框中选择“通过约束”定位方式，“引用集”和“图层”接受系统默认选项，单击“确定”按钮。

978-7-111-48736-4-Chapter13-54.jpg在图13-3所示的“装配约束”对话框中，选择“接触”装配类型，依次选择图13-18中所示窥视孔盖上的面1和减速器上盖上的面1。

978-7-111-48736-4-Chapter13-55.jpg选择“自动判断中心/轴”装配类型，选择窥视孔盖上的两个孔与减速器上盖上的两个孔进行装配，将窥视孔盖装配到减速器上盖上。

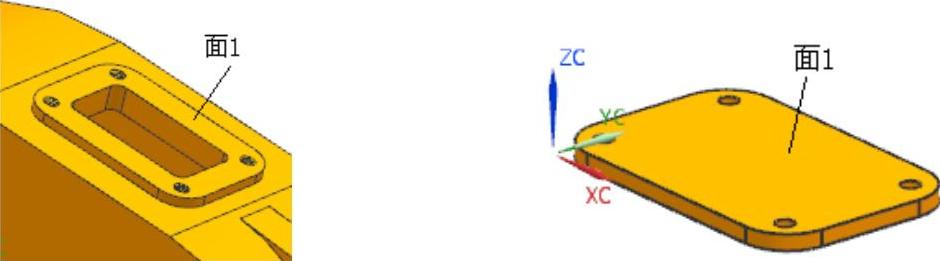

图13-18 窥视孔盖和减速器上盖上的面

978-7-111-48736-4-Chapter13-57.jpg选择尺寸为M6×14的螺钉进行装配，方法如下：

978-7-111-48736-4-Chapter13-58.jpg在图13-2所示的“添加组件”对话框中选择“通过约束”定位方式，“引用集”和“图层”接受系统默认选项，单击“确定”按钮。

978-7-111-48736-4-Chapter13-59.jpg在图13-3所示的“装配约束”对话框中选择“接触”装配类型，依次选择图13-19中所示螺钉上的面1和窥视孔盖上的面1。

978-7-111-48736-4-Chapter13-60.jpg选择“自动判断中心/轴”装配类型，依次选择图13-19中螺钉上的面2和窥视孔盖上的面2，将螺钉装配到窥视孔盖上。

装配好窥视孔盖的减速器上盖如图13-20所示。


图13-19 螺钉和窥视孔盖上的面

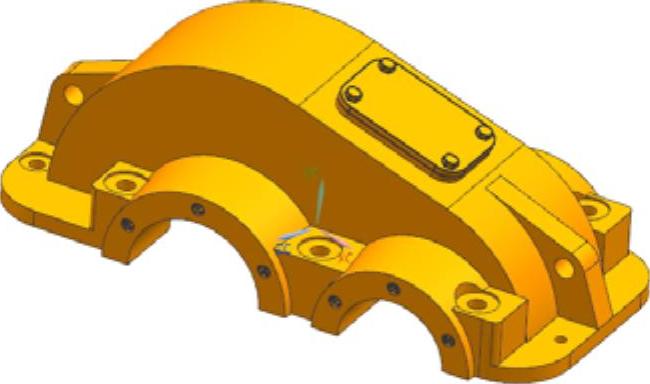

图13-20 减速器上盖装配结果
