低速轴组件轴定距环与轴承的配合优化方案

时间：2023-06-28 理论教育 版权反馈
【摘要】：为方便轴承的装配，先将已装配好齿轮隐藏。选择“接触”装配类型，依次选择图13-10所示的轴承上的面2和轴上的面2，将轴承装配到轴上，此时轴承还保留一个自由度，即绕轴旋转的自由度。图13-12 定距环和轴上的面图13-13 装配上定距环的轴再选择一个外径为100的轴承，装配方法与第步相同，在轴承上选择的面与图13-10中相同，在轴上选择的面如图13-14所示。注意装配时注意将圆锥滚子轴承凸起面的法向量指向XC轴的正向。

低速轴组件轴定距环与轴承的配合优化方案

978-7-111-48736-4-Chapter13-26.jpg为方便轴承的装配，先将已装配好齿轮隐藏。

978-7-111-48736-4-Chapter13-27.jpg选择轴承外径为100的zhoucheng100。

978-7-111-48736-4-Chapter13-28.jpg选择“自动判断中心/轴”装配类型，依次选择图13-10所示的轴承上的面1和轴上的面1。

注意

单击“在主窗体口中预览组件”按钮，观察轴承凸起面的法向量是否指向-XC轴，如果不是的话，单击“返回上一个约束”按钮，改变轴承的方向。

978-7-111-48736-4-Chapter13-29.jpg选择“接触”装配类型，依次选择图13-10所示的轴承上的面2和轴上的面2，将轴承装配到轴上，此时轴承还保留一个自由度，即绕轴旋转的自由度。

装配结果如图13-11所示。


图13-10 轴承和轴上的面

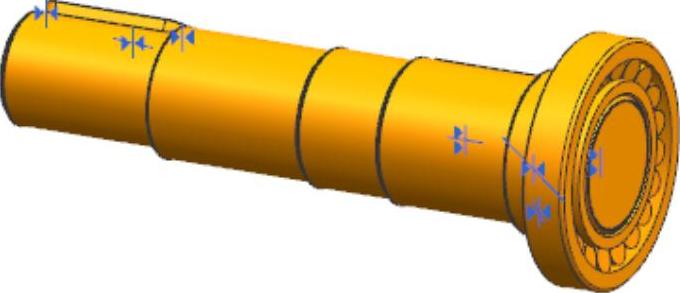

图13-11 装配好轴承的轴

978-7-111-48736-4-Chapter13-32.jpg选择内外半径为55和65，厚度为14的dingjuhuan1。

978-7-111-48736-4-Chapter13-33.jpg选择“自动判断中心/轴”装配类型，依次选择图13-12所示的定距环上的面1和轴上的面1。

978-7-111-48736-4-Chapter13-34.jpg选择“接触”装配类型，依次选择图13-12所示的定距环上的面2和齿轮上的面2，将定距环装配到轴上，此时定距环还保留一个自由度，即绕轴旋转的自由度。(www.daowen.com)

装配结果如图13-13所示。

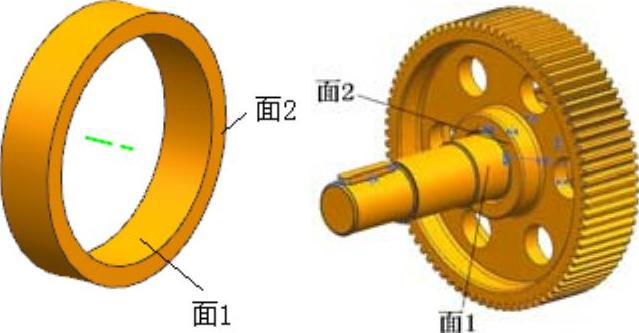

图13-12 定距环和轴上的面

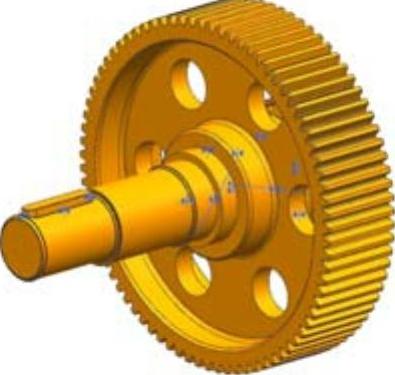

图13-13 装配上定距环的轴

978-7-111-48736-4-Chapter13-37.jpg再选择一个外径为100的轴承，装配方法与第978-7-111-48736-4-Chapter13-38.jpg步相同，在轴承上选择的面与图13-10中相同，在轴上选择的面如图13-14所示（面2为定距环的端面）。装配好的结果如图13-15所示。

注意

装配时注意将圆锥滚子轴承凸起面的法向量指向XC轴的正向。

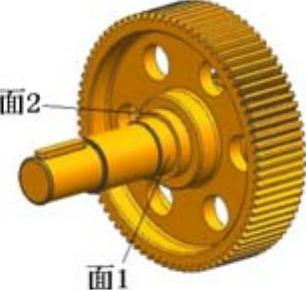

图13-14 轴上的面


图13-15 装配好轴承的轴
