低速轴组件轴-键配合优化

时间：2023-06-28 理论教育 版权反馈
【摘要】：由于该组件是第一个组件，所以在定位下拉菜单中选择“绝对原点”，“引用集”和“层选项”接受系统默认选项并单击“确定”按钮。图13-2 “添加组件”对话框图13-3 “装配约束”对话框图13-4 组件预览窗口在图13-3所示“装配约束”对话框中选择“接触对齐”类型，在方位下拉列表中选择“接触”，首先选择如图13-5中所示键上的面1，然后选择如图13-5中所示轴上的面，然后依次选择图13-5中的键和轴上的面2和面3进行装配，结果如图13-6所示。

低速轴组件轴-键配合优化

参见光盘

光盘\动画演示\第13章\低速轴组件装配.avi

978-7-111-48736-4-Chapter13-2.jpg选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter13-3.jpg，弹出“新建”对话框，选择“装配”类型，输入文件名为disuzhou，单击“确定”按钮，进入装配模式，如图13-1所示。

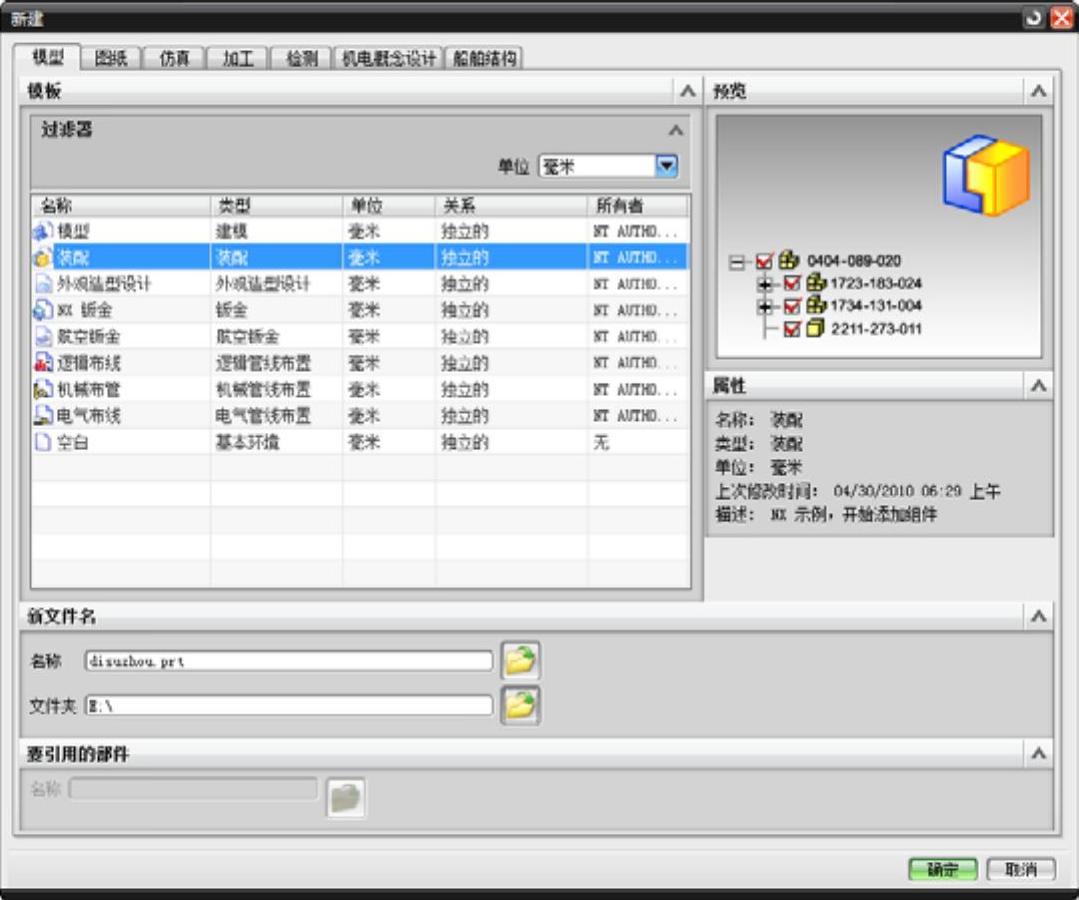

图13-1 “新建”对话框

978-7-111-48736-4-Chapter13-5.jpg选择【菜单】→【装配】→【组件】→【添加组件】命令，或者单击【装配】选项卡，选择【组件】组中的【添加组件】图标978-7-111-48736-4-Chapter13-6.jpg，系统弹出“添加组件”对话框，如图13-2所示。利用该对话框可以加入已经存在组件。

978-7-111-48736-4-Chapter13-7.jpg在图13-2所示“添加组件”对话框中单击“打开”按钮，在系统弹出的对话框中选择chuandongzhou。由于该组件是第一个组件，所以在定位下拉菜单中选择“绝对原点”，“引用集”和“层选项”接受系统默认选项并单击“确定”按钮。

978-7-111-48736-4-Chapter13-8.jpg选择【菜单】→【装配】→【组件】→【添加组件】命令，或者单击【装配】选项卡，选择【组件】组中的【添加组件】图标978-7-111-48736-4-Chapter13-9.jpg，系统再次弹出类似图13-2所示的“添加组件”对话框中单击“打开”按钮，在该对话框中选择要装配的部件，此处选择jian14×50，装配键的方法如下：

978-7-111-48736-4-Chapter13-10.jpg选择键后，系统弹出类似图13-2所示对话框，在定位下拉菜单中选择为“通过约束”，其他不变，单击“确定”按钮。

978-7-111-48736-4-Chapter13-11.jpg系统弹出“装配约束”对话框，如图13-3所示。利用该对话框可以将键装配到轴上。此时图形界面中会给出键的预览图，如图13-4所示。

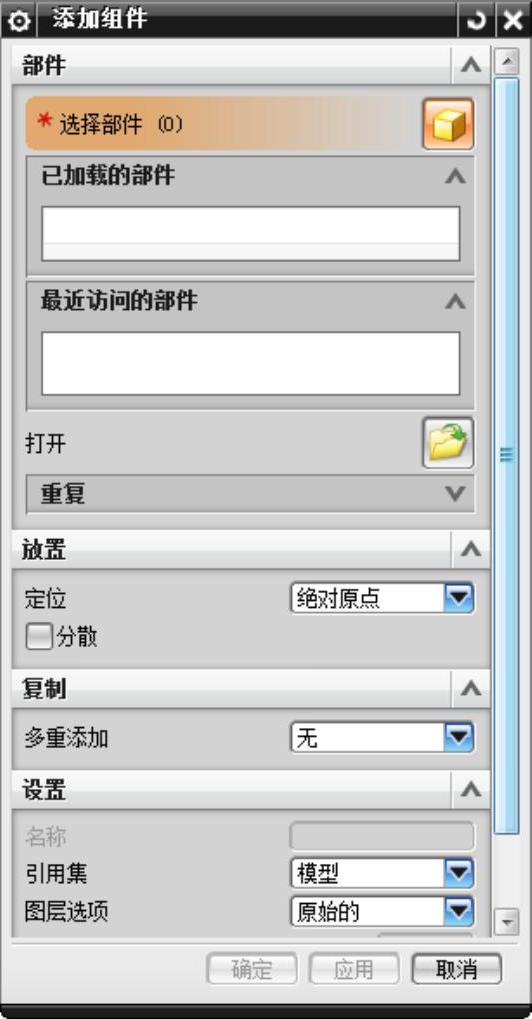

图13-2 “添加组件”对话框

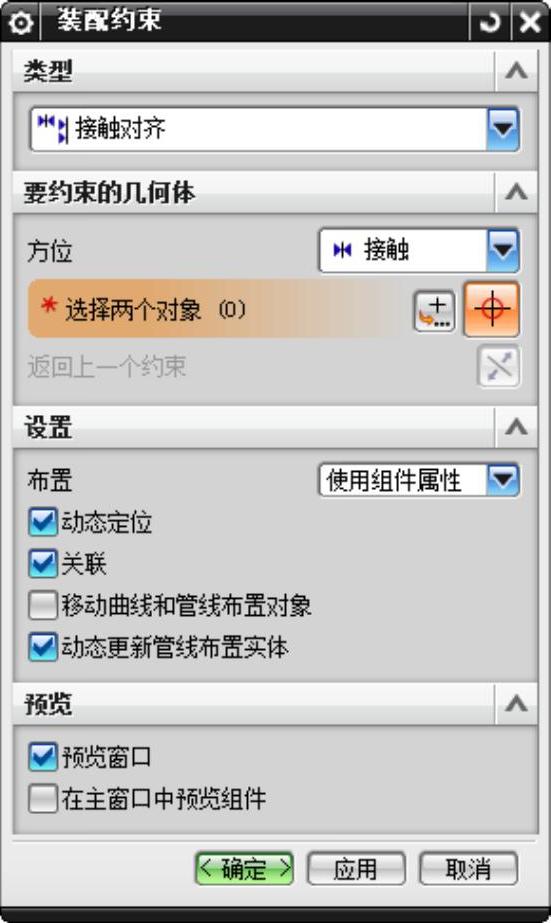

图13-3 “装配约束”对话框

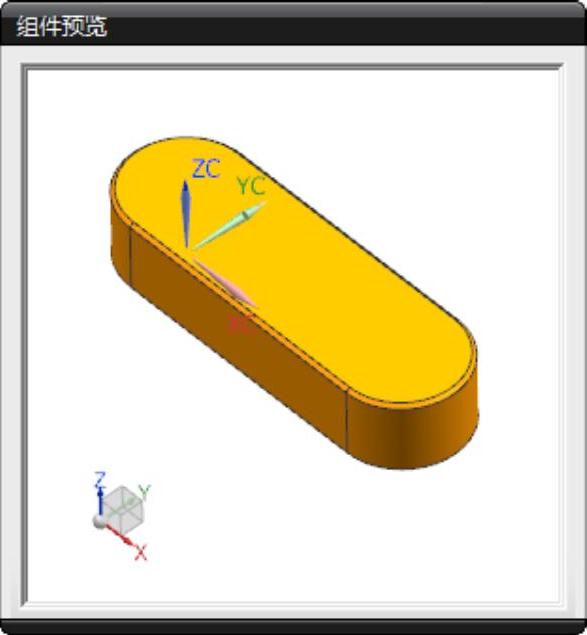

图13-4 组件预览窗口

978-7-111-48736-4-Chapter13-15.jpg在图13-3所示“装配约束”对话框中选择“接触对齐”类型，在方位下拉列表中选择“接触”，首先选择如图13-5中所示键上的面1，然后选择如图13-5中所示轴上的面，然后依次选择图13-5中的键和轴上的面2和面3进行装配，结果如图13-6所示。

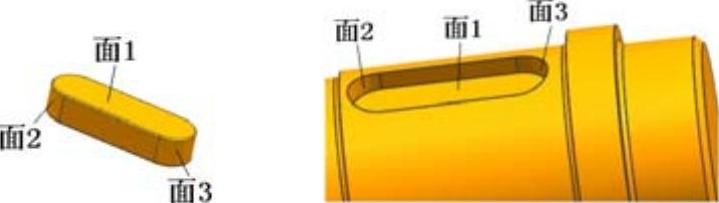

图13-5 键和轴上的面

978-7-111-48736-4-Chapter13-17.jpg按照上述方法，再次选择jian12×60进行装配，结果如图13-7所示。

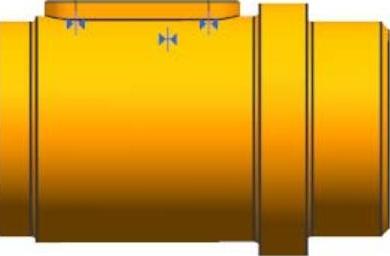

图13-6 装配好的键

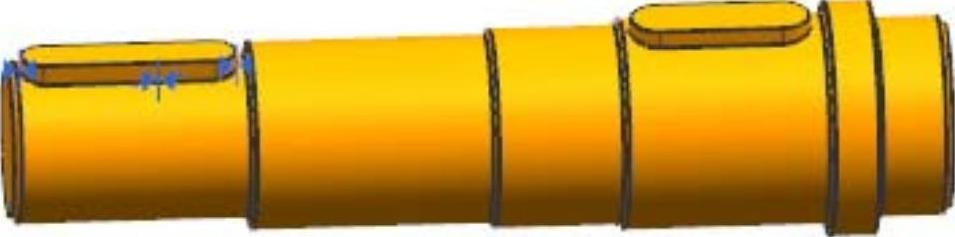

图13-7 装配好键的轴
