定义孔的圆心。选择【菜单】→【插入】→【基准/点】→【点】命令，系统弹出“点”对话框，如图12-148所示。分别定义点的坐标（-70，0，-73）、（-70，0，73）、（80，0，73）、（80，0，-73）、（210，0，73）和（210，0，-73）。

选择【菜单】→【插入】→【设计特征】→【孔】命令，或者单击【主页】选项卡，选择【特征】组中的【孔】图标，以创建点为圆心创建通孔。系统弹出“孔”对话框，如图12-149所示。利用该对话框建立孔，操作方法如下：

在“孔”对话框中“成形”选项组中选择“简单”。

设定孔的直径为13，顶锥角为118。因为要建立一个通孔，此处设置孔的深度为50。

选择上步所绘制的点，单击“确定”按钮获得如图12-150所示的孔。

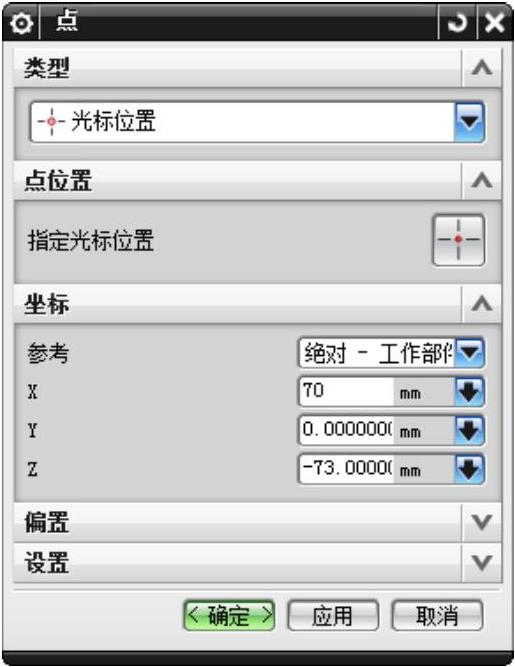

图12-148 创建点的坐标

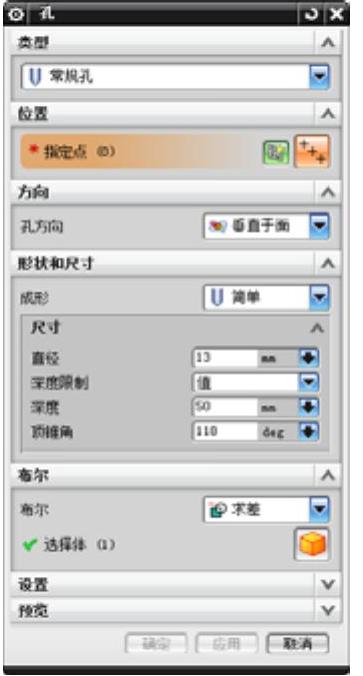

图12-149 “孔”对话框

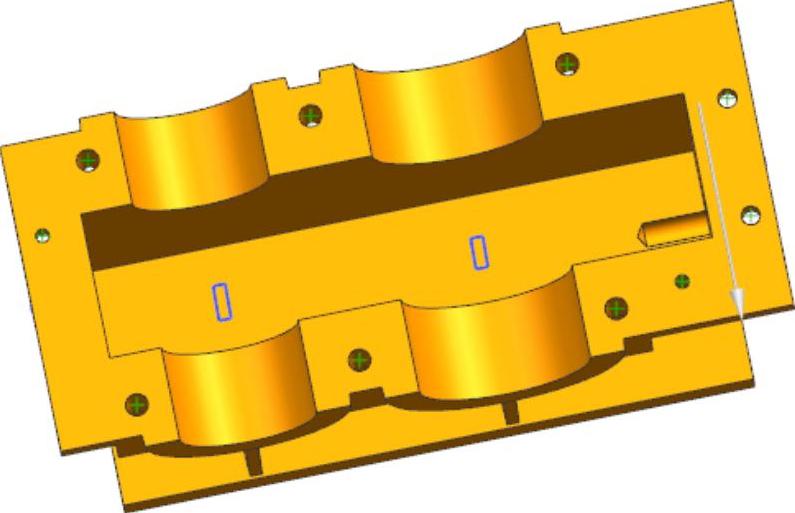

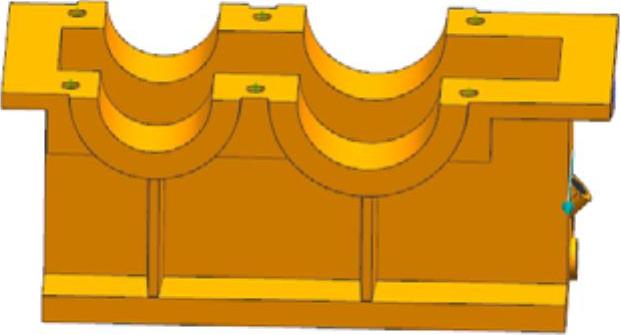

图12-150 创建孔

选择【菜单】→【插入】→【基准/点】→【点】命令，系统弹出“点”对话框如图12-151，定义（-156，0，-35）和（-156，0，35）两个点。

选择【菜单】→【插入】→【设计特征】→【孔】命令，或者单击【主页】选项卡，选择【特征】组中的【孔】图标，系统弹出“孔”对话框，如图12-152所示。利用该对话框建立孔，操作方法如下：

在“孔”对话框中“成形”选项组中选择“简单”。

设定孔的直径为11，顶锥角为118。因为要建立一个通孔，所以孔深度只要超过边缘厚度即可，此处设置孔的深度为50。

选择上步所绘制的点，单击“确定”按钮获得如图12-153所示的孔。

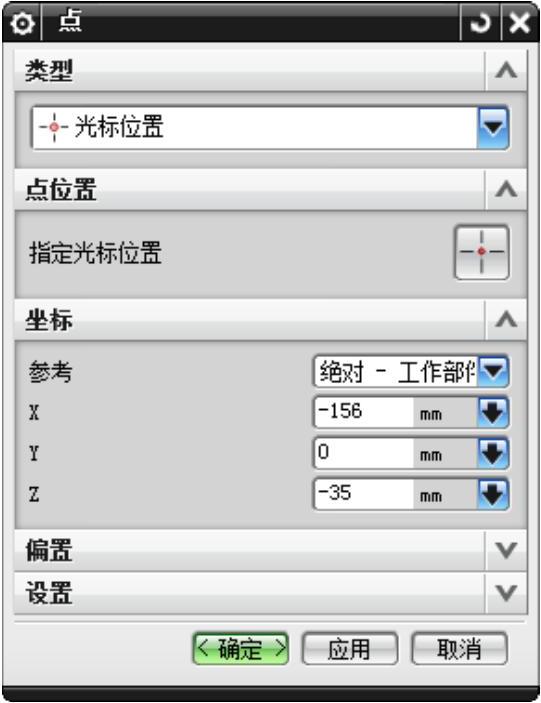

图12-151 插入点的坐标

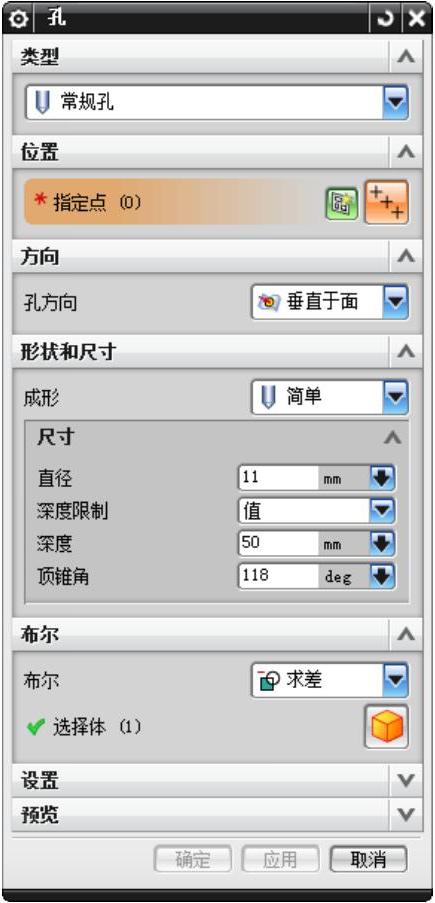

图12-152 “孔”对话框

(www.daowen.com)

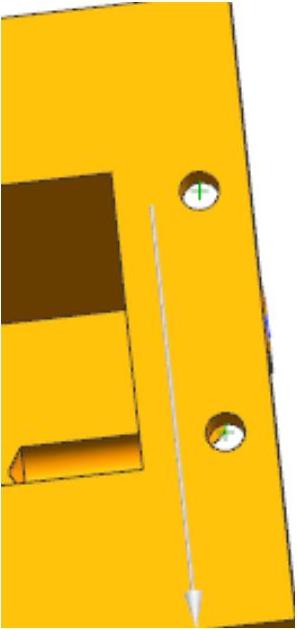

图12-153 创建孔

选择【菜单】→【插入】→【基准/点】→【点】命令，系统弹出“点”对话框，定义（-110，0，-65）和（244，0，35）两个点。

选择【菜单】→【插入】→【设计特征】→【孔】命令，或者单击【主页】选项卡，选择【特征】组中的【孔】图标，系统弹出“孔”对话框，如图12-154所示。利用该对话框建立孔，操作方法如下：

在“孔”对话框中“成形”选项组中选择“简单”。

设定孔的直径为8，顶锥角为118，因为要建立一个通孔，此处设置孔的深度为50。

在图形中选择上步创建的点为孔位置，单击“应用”按钮，完成孔的创建，如图12-155所示。

选择【菜单】→【插入】→【基准/点】→【点】命令，系统弹出“点”对话框，定义坐标为（200，-150，75）、（200，-150，-75）、（-100，-150，75）和（-100，-150，-75）。

选择【菜单】→【插入】→【设计特征】→【孔】命令，或者单击【主页】选项卡，选择【特征】组中的【孔】图标，系统弹出“孔”对话框，如图12-156所示，利用该对话框建立孔，操作方法如下：

在“孔”对话框中“成形”选项组中选择“沉头”。

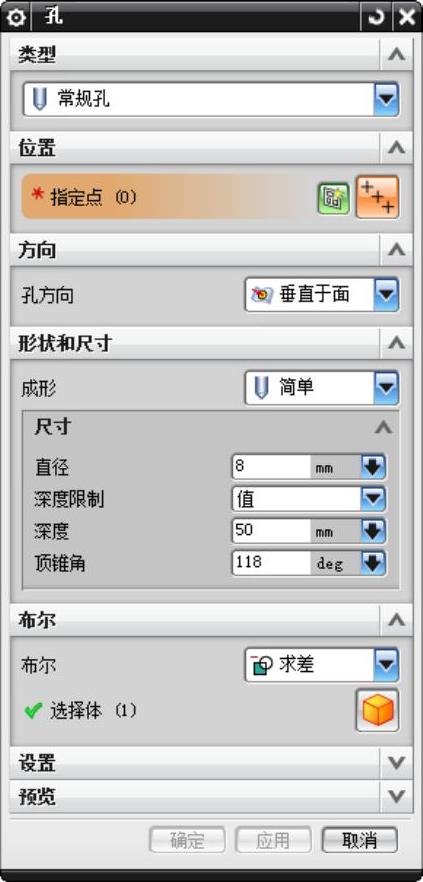

图12-154 “孔”对话框

图12-155 创建孔

设定孔的直径为24，顶锥角为118，沉头直径为36，沉头深度为2。因为要建立一个通孔，此处设置孔的深度为50。

在图形中选择上步创建的点为孔位置，单击“应用”按钮，完成孔的创建，如图12-157所示。

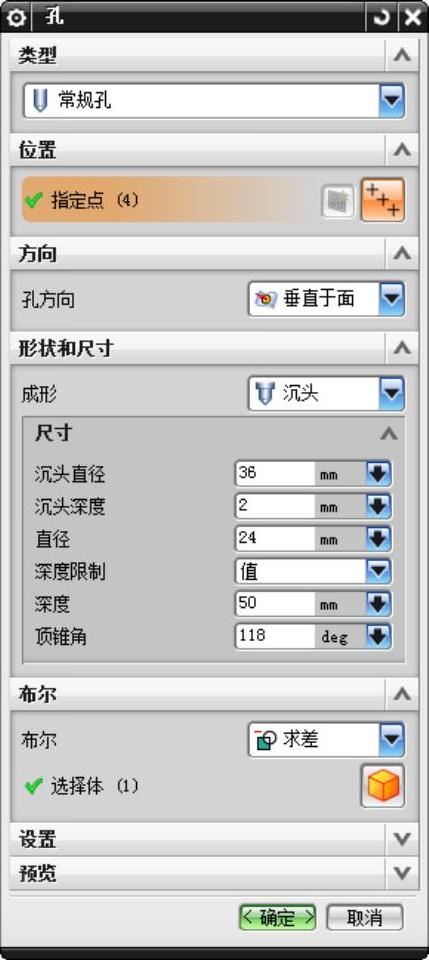

图12-156 “孔”对话框

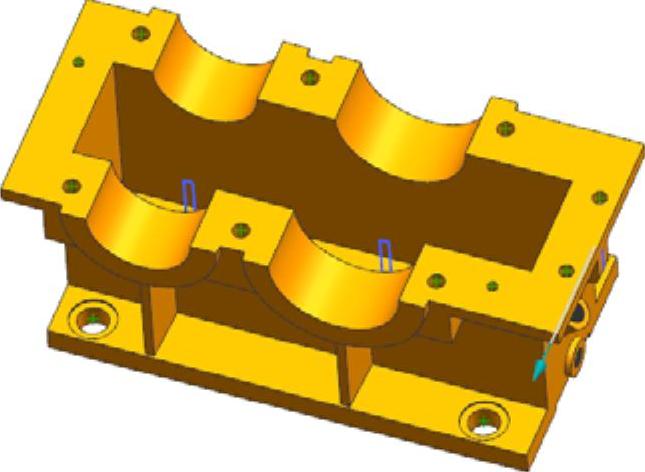

图12-157 创建孔
