定义孔的圆心。选择【菜单】→【插入】→【基准/点】→【点】命令，系统弹出“点”对话框，如图12-136所示。定义点的坐标，单击“确定”按钮。获得圆台的圆心。

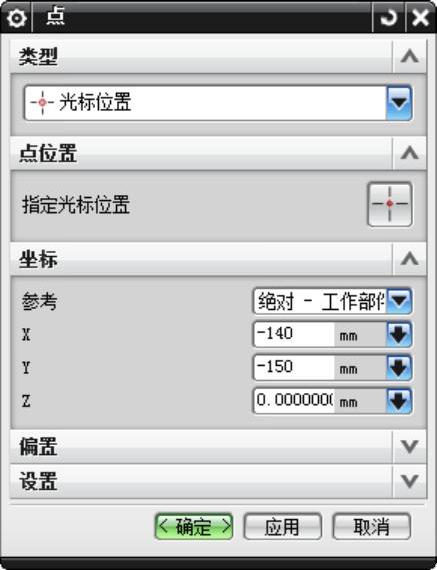

图12-136 “点”对话框

选择【菜单】→【插入】→【设计特征】→【凸台】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【凸台】图标，系统弹出“凸台”对话框，如图12-137所示。这时系统状态栏提示选择创建方式。利用该对话框进行凸台操作，方法如下：

对话框过滤器选项为“任意”，直径为30，高度为5，锥角为0。

选择如图12-138所示的平面，单击对话框中的“确定”按钮。

系统弹出“定位”对话框，如图12-139所示。单击选项。

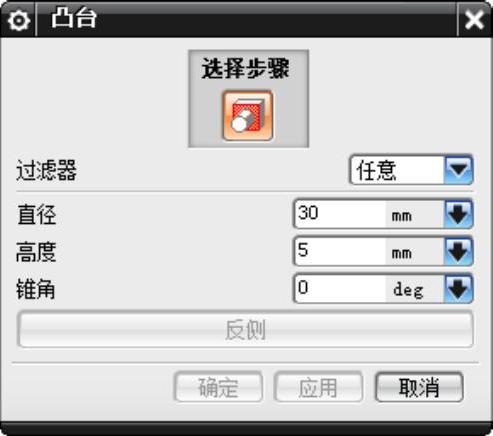

图12-137 “凸台”对话框

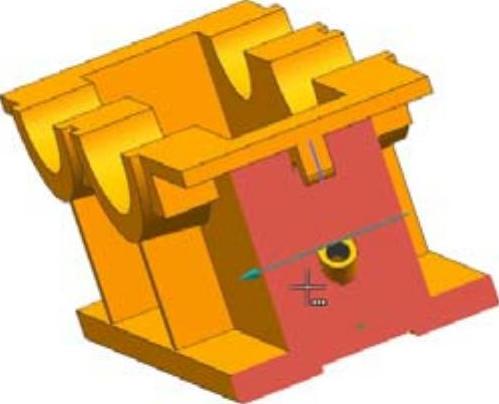

图12-138 选择平面

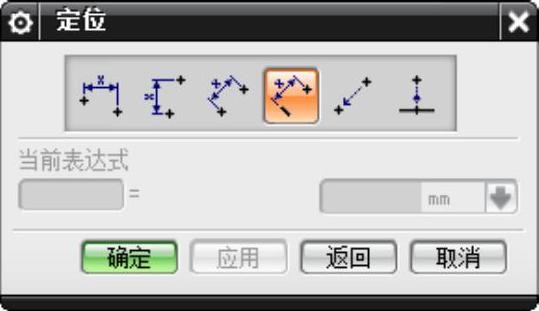

图12-139 “定位”对话框

系统弹出“点落在点上”对话框，如图12-140所示。选择插入的点为圆心，如图12-141所示。单击“确定”按钮，获得如图12-142所示的凸台。

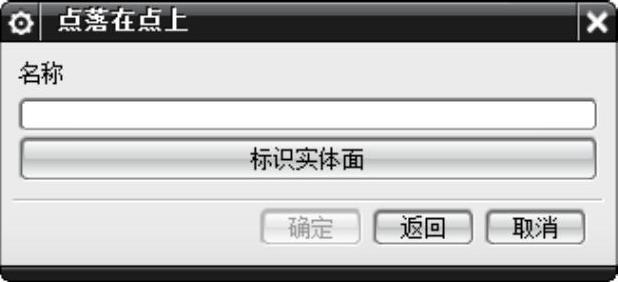

图12-140 “点落在点上”对话框

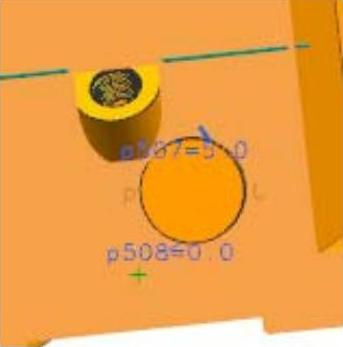

图12-141 选择圆心

(www.daowen.com)

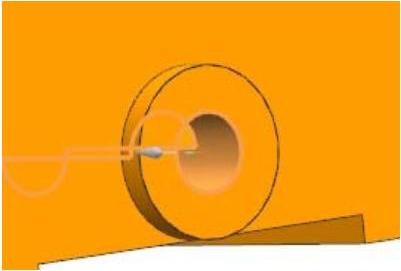

图12-142 凸台外形图

选择【菜单】→【插入】→【设计特征】→【孔】命令，或者单击【主页】选项卡，选择【特征】组中的【孔】图标，以创建点为圆心创建通孔。系统弹出“孔”对话框，如图12-143所示。利用该对话框建立孔，操作方法如下：

在“孔”对话框中“成形”选项组选择“简单”。

设定孔的直径为14，顶锥角为118。因为要建立一个通孔，此处设置孔的深度为50。

捕捉上步绘制的凸台外表面圆心为孔位置。

单击“确定”按钮，获得如图12-144所示的孔。

选择【菜单】→【插入】→【设计特征】→【螺纹】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【螺纹】图标，系统弹出图12-145所示的“螺纹”对话框，选择图12-146所示孔的内表面，螺距设置为1.25，长度设置为12，单击“确定”按钮，获得图12-147所示的实体。

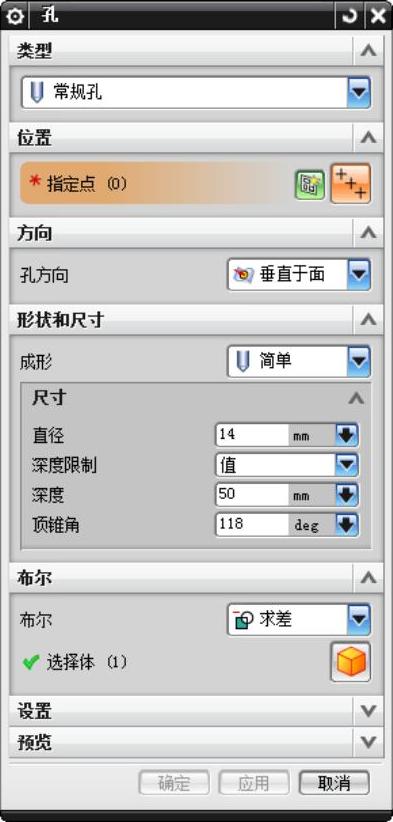

图12-143 “孔”对话框

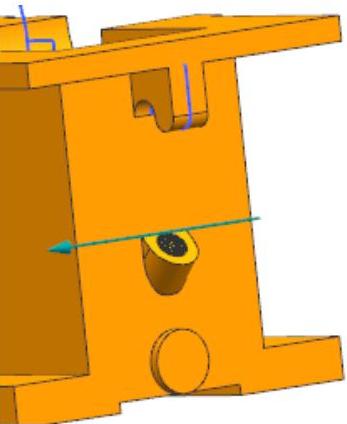

图12-144 创建孔

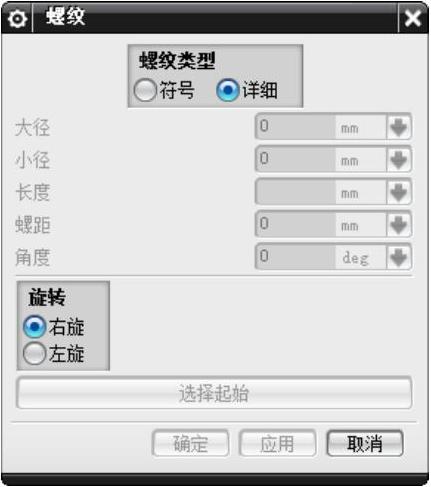

图12-145 “螺纹”对话框

图12-146 选择内表面

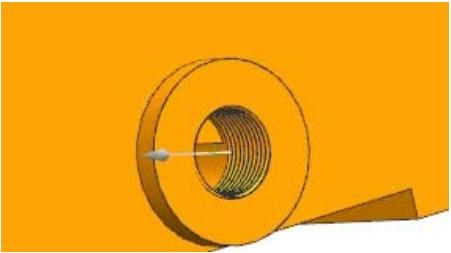

图12-147 创建的油标孔
