978-7-111-48736-4-Chapter12-379.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令,或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter12-380.jpg,平面方法选择“自动判断”,单击“确定”按钮,进入草图模式。

978-7-111-48736-4-Chapter12-381.jpg选择【菜单】→【插入】→【曲线】→【直线】命令,或者单击【主页】选项卡,选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter12-382.jpg。选择坐标(-170,-12)长度为23,角度为270。

978-7-111-48736-4-Chapter12-383.jpg作另外两条直线:直线1起始坐标(-170,-12)长度为30,角度为0。直线2起始坐标(-140,-12)长度为40,角度为270。

978-7-111-48736-4-Chapter12-384.jpg绘制两个圆:圆1圆心坐标(-163,-35)直径为14。圆2圆心坐标(-148,-35)直径为16。

978-7-111-48736-4-Chapter12-385.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令,或者单击【主页】选项卡,选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter12-386.jpg,如图12-131所示。

978-7-111-48736-4-Chapter12-387.jpg选择【菜单】→【插入】→【曲线】→【直线】命令,或者单击【主页】选项卡,选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter12-388.jpg。选择坐标(258,-12)长度为23,角度为270。

978-7-111-48736-4-Chapter12-389.jpg作另外两条直线:直线1起始坐标(258,-12)长度为30,角度为180。直线2起始坐标(228,-12)长度为40,角度为270。

978-7-111-48736-4-Chapter12-390.jpg绘制两个圆:圆1圆心坐标(251,-35)直径为14。圆2圆心坐标(236,-35)直径为16。

978-7-111-48736-4-Chapter12-391.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令,或者单击【主页】选项卡,选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter12-392.jpg,修剪图形,如图12-132所示。

978-7-111-48736-4-Chapter12-393.jpg选择【菜单】→【草图】→【完成草图】命令,或者单击【主页】选项卡,选择【草图】组中的【完成草图】图标978-7-111-48736-4-Chapter12-394.jpg,退出草图模式,进入建模模式。

978-7-111-48736-4-Chapter12-395.jpg选择单击【菜单】→【插入】→【设计特征】→【拉伸】命令,或者单击【主页】选项卡,选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter12-396.jpg,系统弹出“拉伸”对话框,如图12-133所示。利用该对话框拉伸草图中创建的曲线,操作方法如下:

978-7-111-48736-4-Chapter12-397.jpg选择前面绘制的草图为拉伸曲线,如图12-134所示。(www.daowen.com)

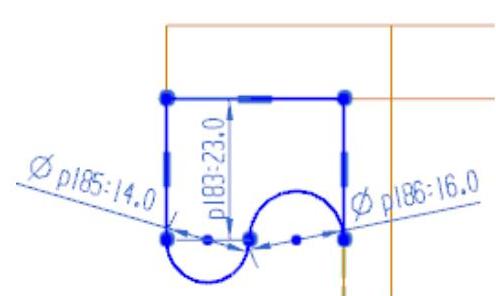

图12-131 修剪外形

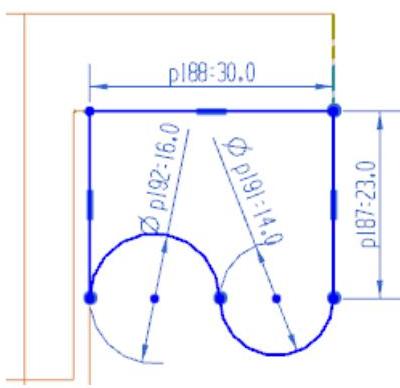

图12-132 绘制外形的各点坐标

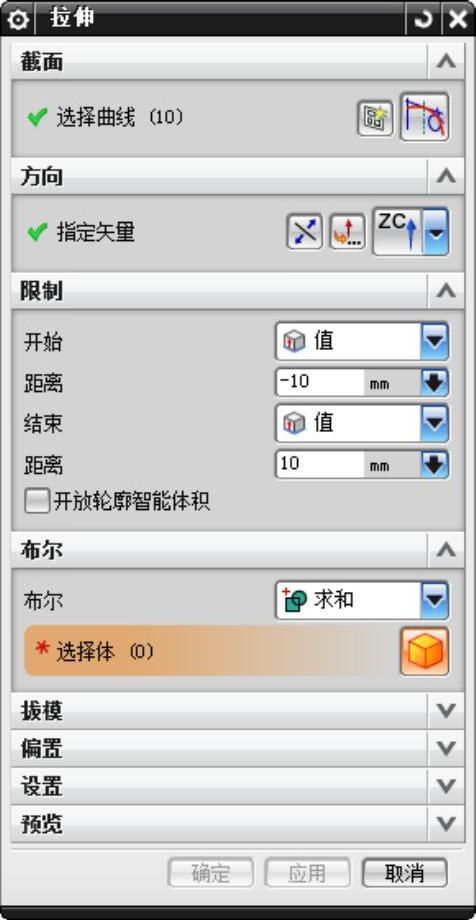

图12-133 “拉伸”对话框

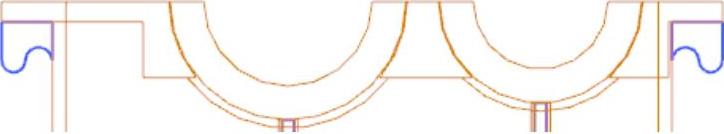

图12-134 拉伸体草图外形

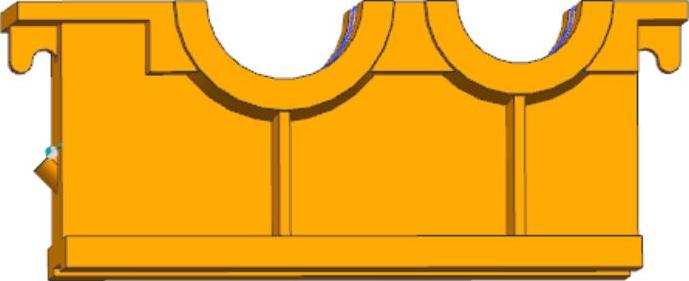

图12-135 创建实体

978-7-111-48736-4-Chapter12-403.jpg在“指定矢量”下拉列表中选择978-7-111-48736-4-Chapter12-404.jpg作为拉伸方向,开始距离填写-10,结束距离填写10,单击“确定”按钮,得到图12-135所示的实体。
