如何创建车辆油标孔

时间：2023-06-28 理论教育 版权反馈
【摘要】：图12-99 获得线段图12-100 选择端点图12-101 生成基准轴创建倾斜平面。创建油标孔突台。长度为26、宽度为42、高度为20，其他选项为0，单击“确定”按钮。图12-114 创建实体图12-115 “矩形垫块”对话框系统弹出“定位”对话框，如图12-116所示。利用长方体和实体差集，去掉垫块腔体内的部分，操作方法如下：选择如图12-123所示的两对角点，创建长方体。图12-124 差集结果图12-125 “孔”对话框图12-126 获得圆孔创建油标孔。单击“确定”按钮，得到图12-130所示的螺纹孔。

如何创建车辆油标孔

978-7-111-48736-4-Chapter12-296.jpg创建基准平面。选择【菜单】→【插入】→【基准/点】→【基准平面】命令，或者单击【主页】选项卡，选择【特征】→【基准/点下拉菜单】中的【基准平面】图标978-7-111-48736-4-Chapter12-297.jpg，弹出如图12-97所示的“基准平面”对话框。利用该对话框进行基准面创建，方法如下：

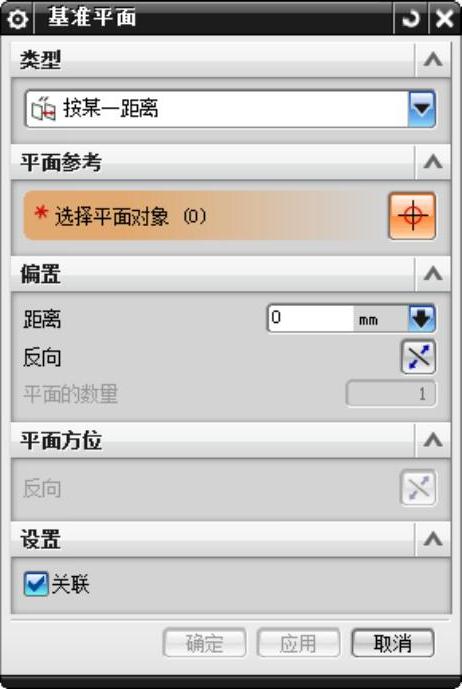

978-7-111-48736-4-Chapter12-298.jpg在如图12-95所示“类型”下拉列表中选择“按某一距离”选项，在视图中选择如图12-96所示的平面。


图12-95 “基准平面”对话框

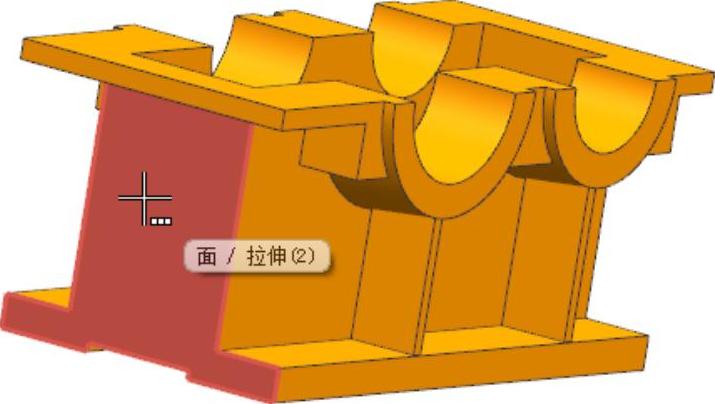

图12-96 选择平面

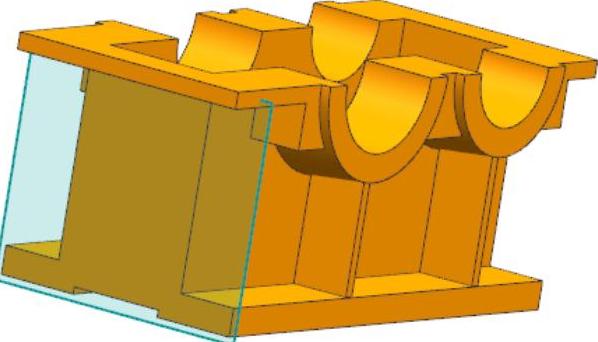

978-7-111-48736-4-Chapter12-301.jpg在“距离”文本框中输入参数值0，单击“确定”按钮，生成如图12-97所示的基准平面。

978-7-111-48736-4-Chapter12-302.jpg创建基本轴。

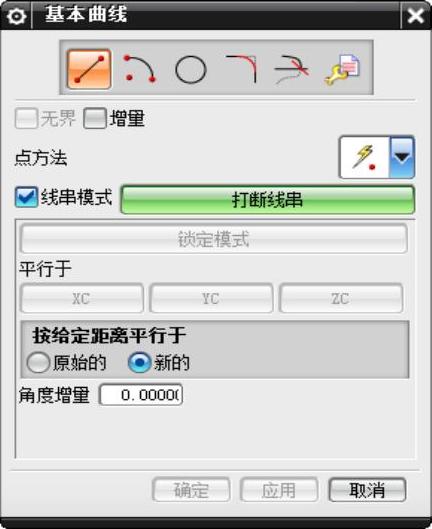

978-7-111-48736-4-Chapter12-303.jpg单击【曲线】选项卡，选择【更多】库→【曲线】库中的【基本曲线】图标978-7-111-48736-4-Chapter12-304.jpg，系统弹出“基本曲线”对话框，如图12-98所示。单击978-7-111-48736-4-Chapter12-305.jpg选择线段。在点方法下拉列表选择点构造器图标978-7-111-48736-4-Chapter12-306.jpg，弹出点对话框分别输入两个端点的坐标为（-140，-90，-51）和（-140，-90，51），连续单击“确定”按钮：

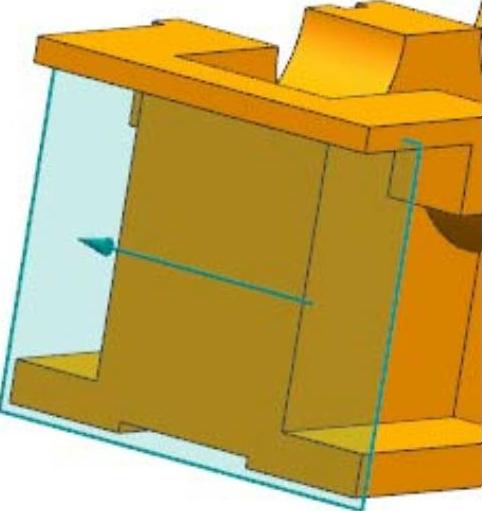

图12-97 生成基准平面


图12-98 “基本曲线”对话框

978-7-111-48736-4-Chapter12-309.jpg获得的线段如图12-99所示。

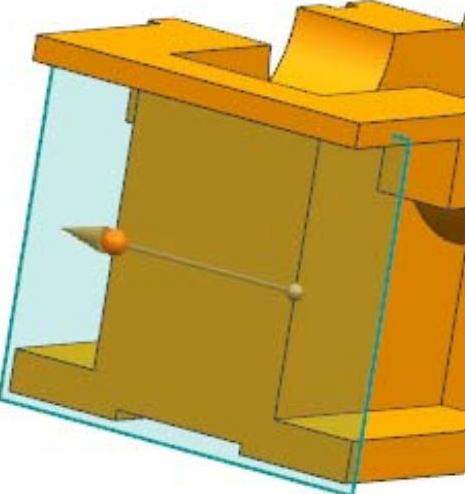

978-7-111-48736-4-Chapter12-310.jpg单击【主页】选项卡，选择【特征】→【基准/点下拉菜单】中的【基准轴】图标978-7-111-48736-4-Chapter12-311.jpg，系统将弹出“基准轴”对话框，设置“类型”为“两点”方式，依次选择第2点和第1点，结果如图12-100所示。

978-7-111-48736-4-Chapter12-312.jpg单击“确定”按钮，系统将生成如图12-101所示的基准轴。此轴通过线段。


图12-99 获得线段


图12-100 选择端点


图12-101 生成基准轴

978-7-111-48736-4-Chapter12-316.jpg创建倾斜平面。选择【菜单】→【插入】→【基准/点】→【基准平面】命令，或者单击【主页】选项卡，选择【特征】→【基准/点下拉菜单】中的【基准平面】图标978-7-111-48736-4-Chapter12-317.jpg，弹出“基准平面”对话框。

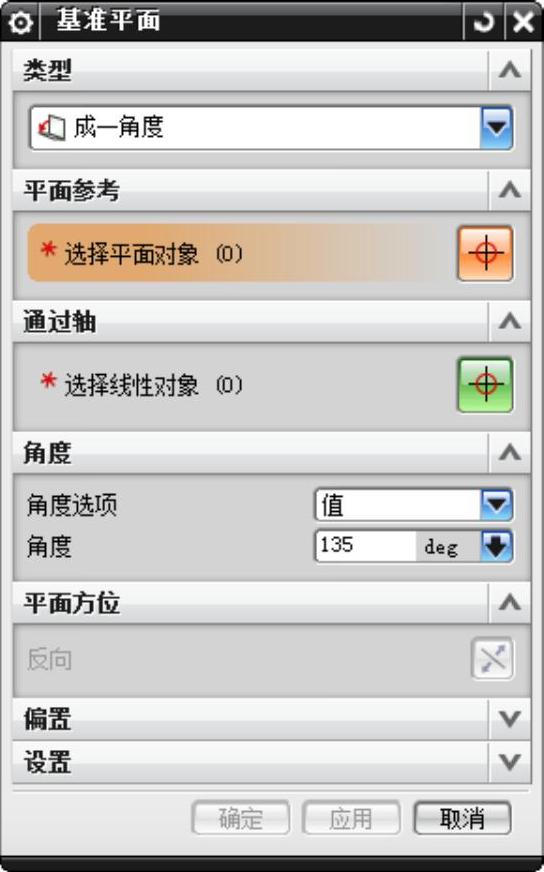

978-7-111-48736-4-Chapter12-318.jpg在“类型”下拉列表中选择“成一角度”类型，将其设置为135，如图12-102所示。选择如图12-103所示的基准平面。

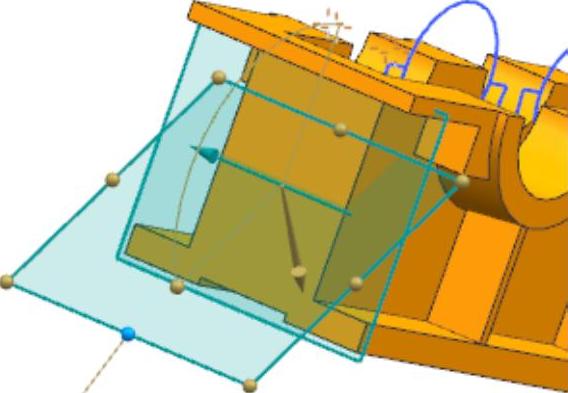

978-7-111-48736-4-Chapter12-319.jpg选择如图12-104所示的基准轴，若基准平面不是图12-104所示情况，可再次单击基准轴。


图12-102 “基准平面”对话框


图12-103 选择基准平面


图12-104 选择基准轴

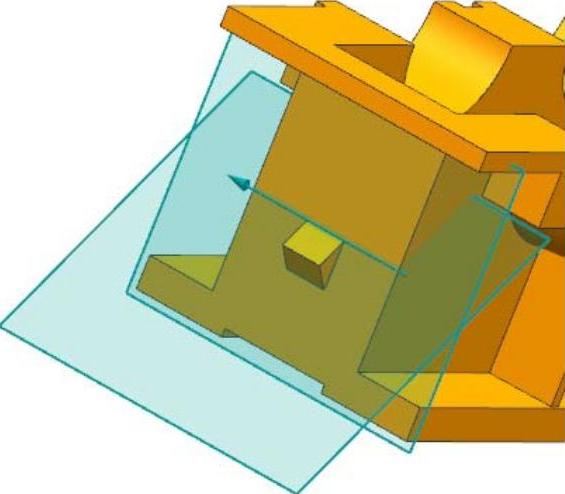

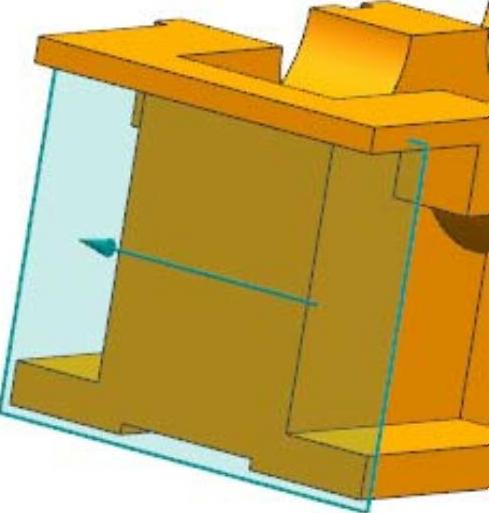

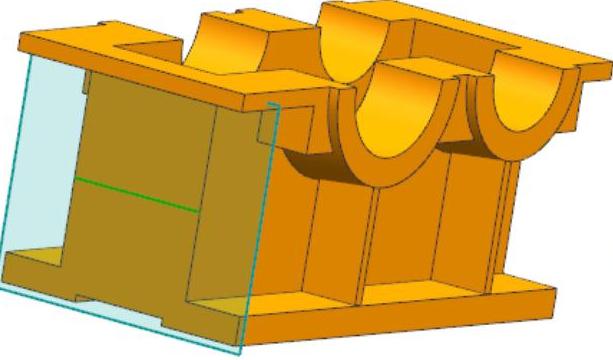

978-7-111-48736-4-Chapter12-323.jpg单击“确定”按钮，获得图12-105所示的倾斜平面。

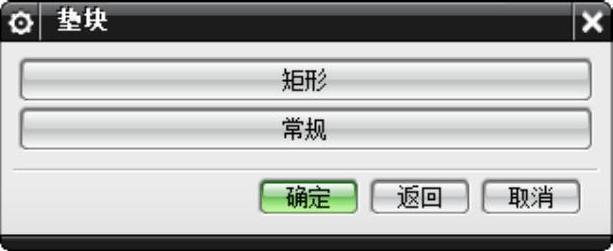

978-7-111-48736-4-Chapter12-324.jpg创建油标孔突台。选择【菜单】→【插入】→【设计特征】→【垫块】命令或单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【垫块】图标978-7-111-48736-4-Chapter12-325.jpg，系统弹出“垫块”对话框，如图12-106所示。这时系统状态栏提示选择创建方式。利用该对话框进行垫块操作，方法如下：

978-7-111-48736-4-Chapter12-326.jpg选择图12-106所示的对话框中的“矩形”选项。

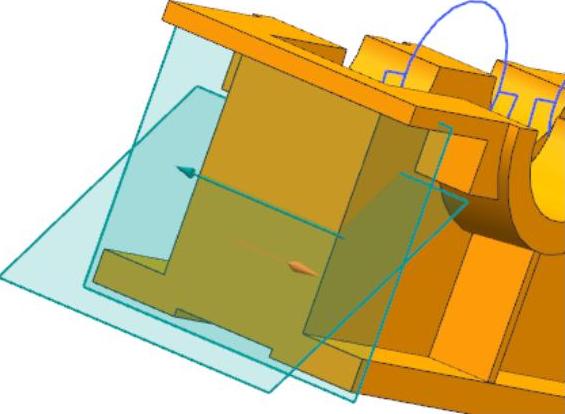

图12-105 获得平面


图12-106 “垫块”对话框

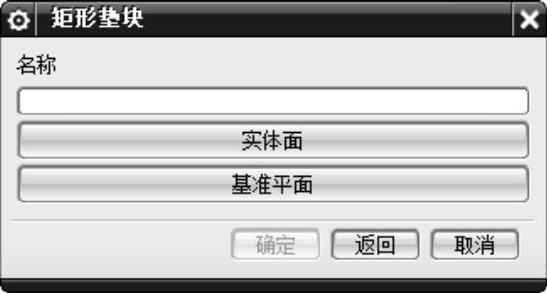

978-7-111-48736-4-Chapter12-329.jpg系统弹出“矩形垫块”对话框，如图12-107所示。单击“基准平面”选项。

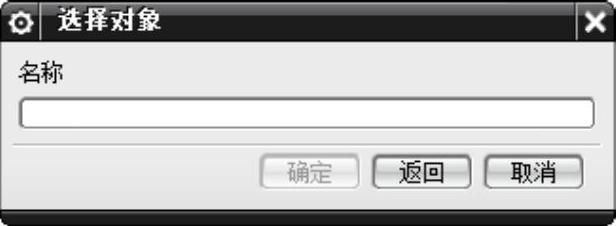

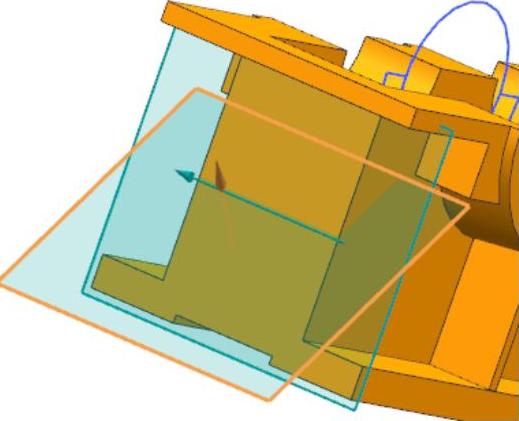

978-7-111-48736-4-Chapter12-330.jpg系统弹出“选择对像”对话框，如图12-108所示。选择上节得到的倾斜的基准面，如图12-109所示。


图12-107 “矩形垫块”对话框


图12-108 “选择对像”对话框

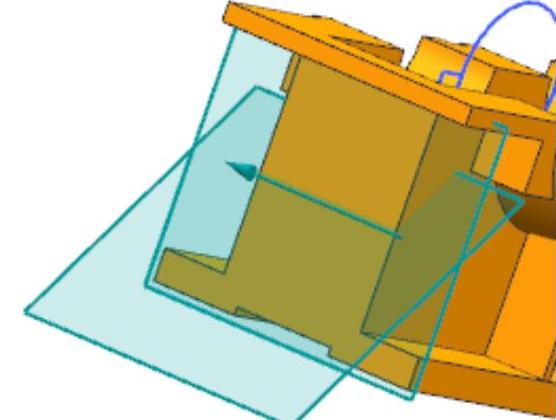

图12-109 选择平面

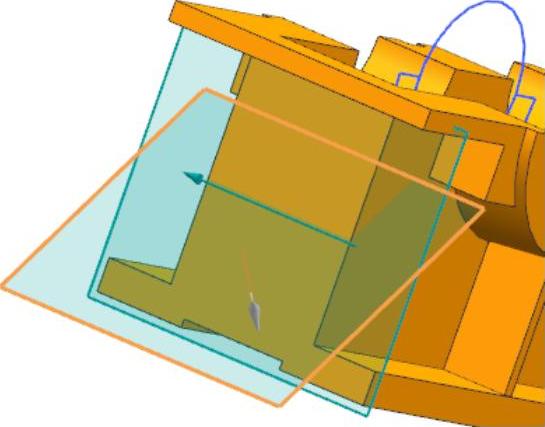

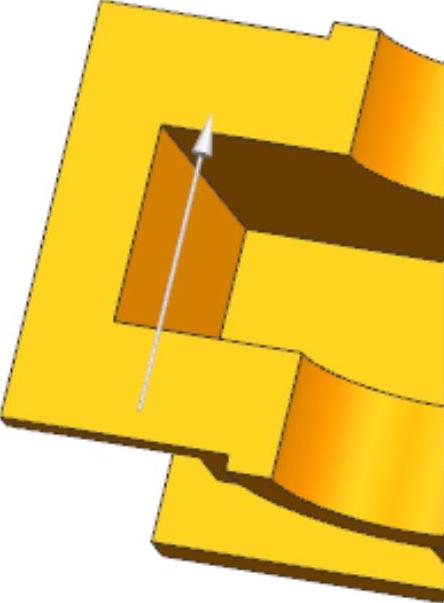

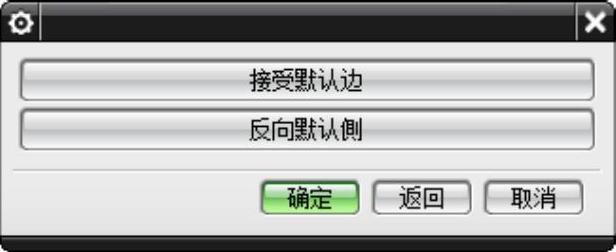

978-7-111-48736-4-Chapter12-334.jpg系统弹出“选择方向”对话框，如图12-110所示。单击“反向默认侧”选项，得到图12-111所示实体。


图12-110 “选择方向”对话框


图12-111 创建实体

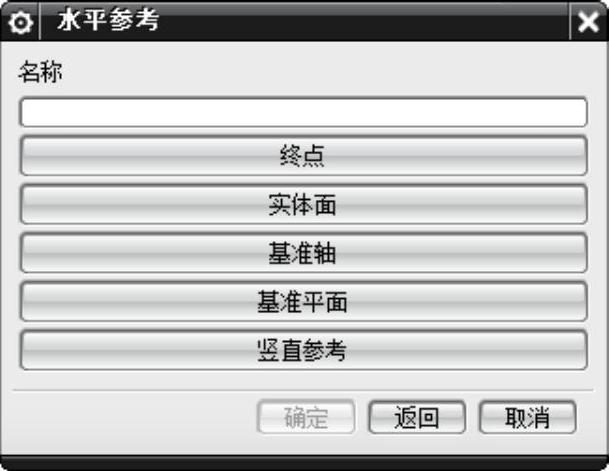

978-7-111-48736-4-Chapter12-337.jpg系统弹出“水平参考”对话框，如图12-112所示。选择“基准轴”选项。

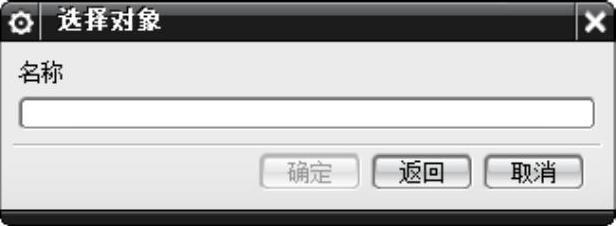

978-7-111-48736-4-Chapter12-338.jpg系统弹出“选择对像”对话框，如图12-113所示。选择上步中所作的基准轴，如图12-114所示。


图12-112 “水平参考”对话框(www.daowen.com)


图12-113 “选择对像”对话框

978-7-111-48736-4-Chapter12-341.jpg系统弹出“矩形垫块”对话框，如图12-115所示。长度为26、宽度为42、高度为20，其他选项为0，单击“确定”按钮。


图12-114 创建实体

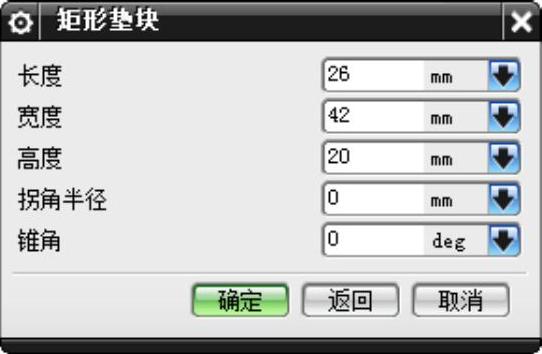

图12-115 “矩形垫块”对话框

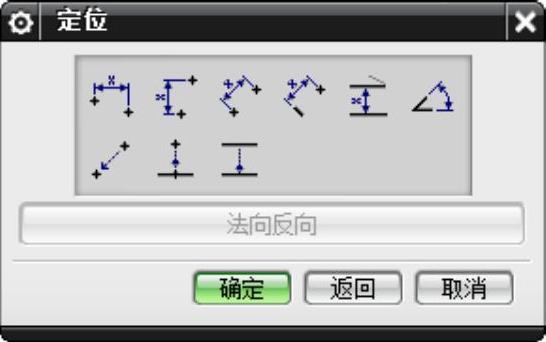

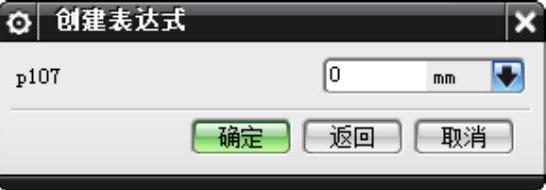

978-7-111-48736-4-Chapter12-344.jpg系统弹出“定位”对话框，如图12-116所示。单击“垂直”978-7-111-48736-4-Chapter12-345.jpg选项，选择基准轴和垫块的短中心线，弹出“创建表达式”对话框，输入距离为0，单击“确定”按钮，如图12-117所示。


图12-116 “定位”对话框


图12-117 “创建表达式”对话框

得到图12-118所示的凸台。

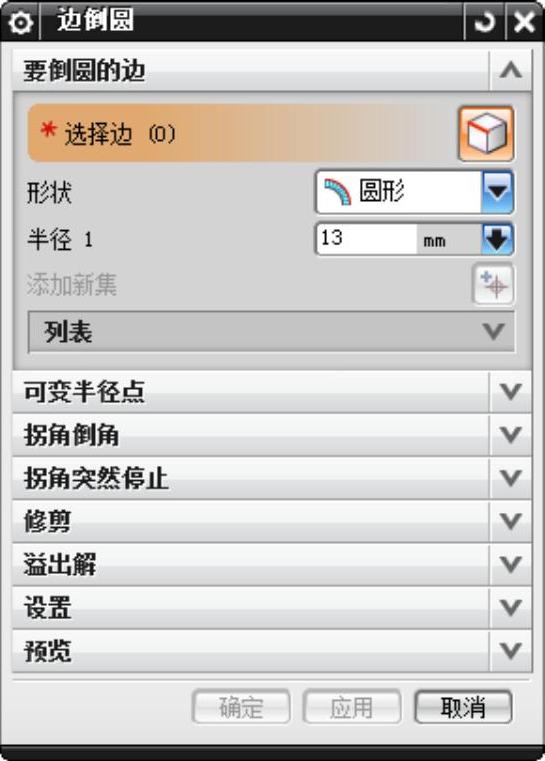

978-7-111-48736-4-Chapter12-348.jpg选择【菜单】→【插入】→【细节特征】→【边倒圆】命令，或者单击【主页】选项卡，选择【特征】组中的【边倒圆】图标978-7-111-48736-4-Chapter12-349.jpg。系统弹出“边倒圆”对话框，如图12-119所示。利用该对话框进行圆角操作方法如下：

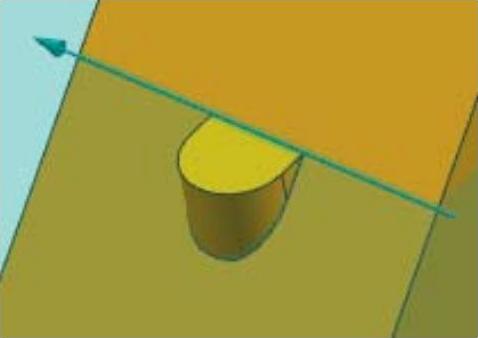

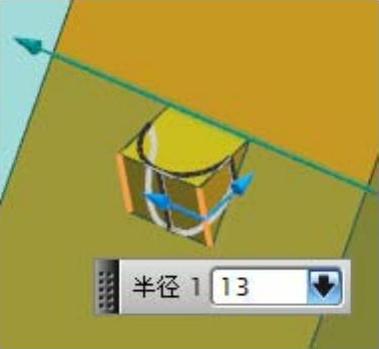

978-7-111-48736-4-Chapter12-350.jpg输入半径为13，选择凸台边如图12-120所示。


图12-118 创建凸台


图12-119 “边倒圆”对话框


图12-120 选择边

978-7-111-48736-4-Chapter12-354.jpg单击“确定”按钮得到图12-121所示的圆角结果。

978-7-111-48736-4-Chapter12-355.jpg选择【菜单】→【插入】→【设计特征】→【长方体】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【长方体】图标978-7-111-48736-4-Chapter12-356.jpg，系统弹出“块”对话框，如图12-122所示。利用长方体和实体差集，去掉垫块腔体内的部分，操作方法如下：

978-7-111-48736-4-Chapter12-357.jpg选择如图12-123所示的两对角点，创建长方体。


图12-121 圆角外形

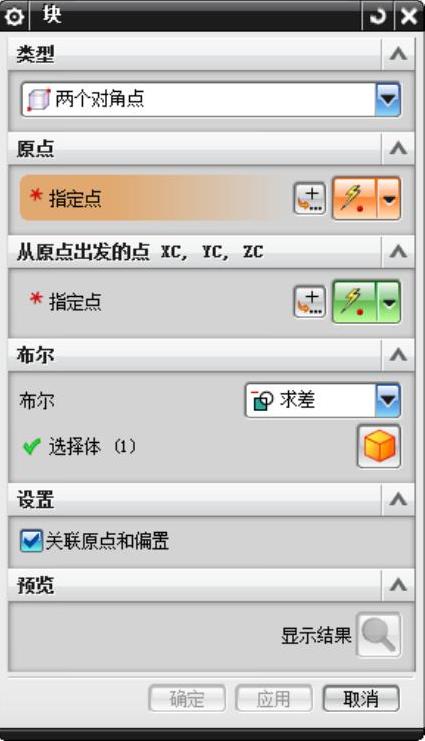

图12-122 “块”对话框

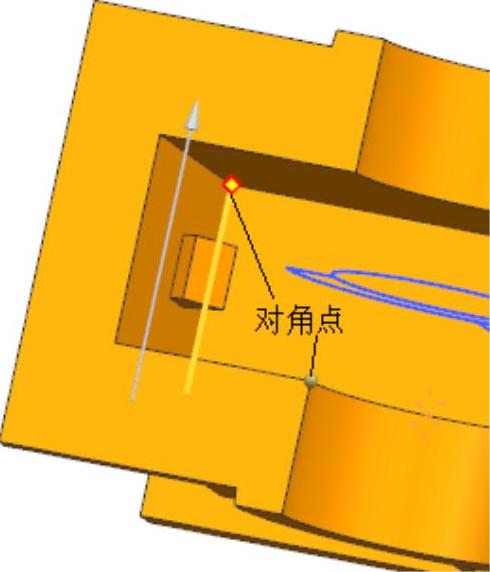

图12-123 选择两对角点

978-7-111-48736-4-Chapter12-361.jpg布尔运算设置为“求差”，单击“块”对话框中的“确定”按钮，结果如图12-124所示。


图12-124 差集结果


图12-125 “孔”对话框


图12-126 获得圆孔

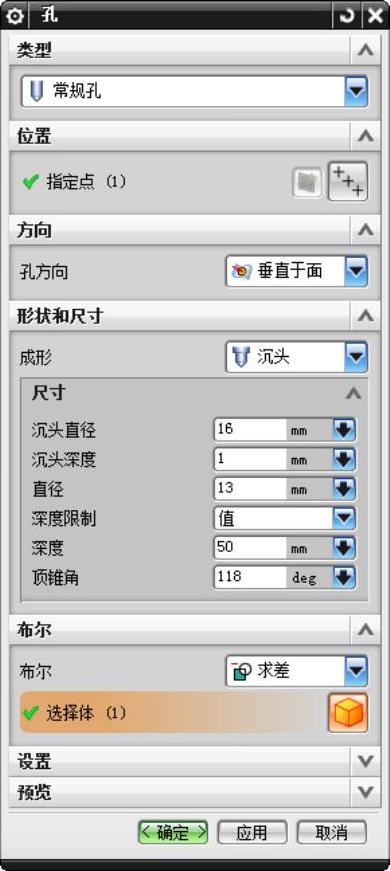

978-7-111-48736-4-Chapter12-365.jpg创建油标孔。选择【菜单】→【插入】→【设计特征】→【孔】，或者单击【主页】选项卡，选择【特征】组中的【孔】图标978-7-111-48736-4-Chapter12-366.jpg，系统弹出“孔”对话框，如图12-125所示。利用该对话框建立孔，操作方法如下：

978-7-111-48736-4-Chapter12-367.jpg在图12-125所示“孔”对话框中“成形”选项组选择“沉头”。

978-7-111-48736-4-Chapter12-368.jpg设定孔的沉头直径为15，沉头深度为1，顶锥角为118，孔的直径13。因为要建立一个通孔，此处设置孔的深度为50。

978-7-111-48736-4-Chapter12-369.jpg捕捉圆台的圆心为孔位置。

978-7-111-48736-4-Chapter12-370.jpg单击“确定”按钮，得到图12-126所示的圆孔。

978-7-111-48736-4-Chapter12-371.jpg选择【菜单】→【插入】→【设计特征】→【螺纹】，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【螺纹】图标978-7-111-48736-4-Chapter12-372.jpg，系统弹出图12-127所示的“螺纹”对话框，进行螺纹操作，方法如下：

978-7-111-48736-4-Chapter12-373.jpg选择“详细”标签，状态栏选项提示选择沉孔内表面。

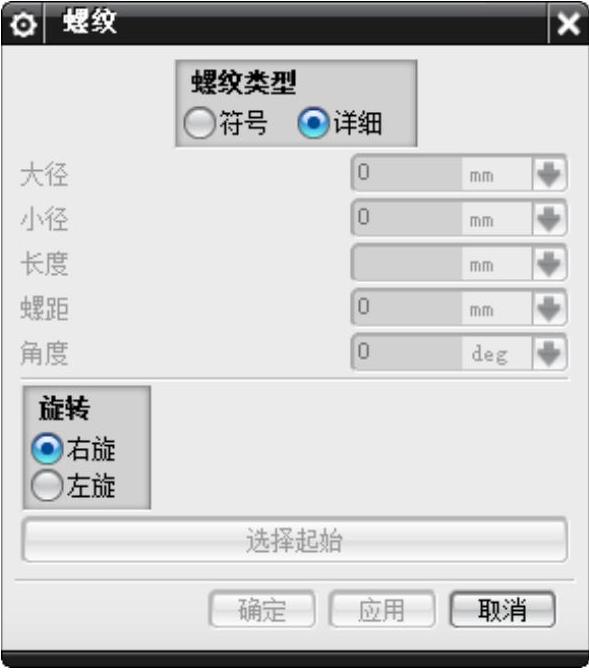

图12-127 “螺纹”对话框

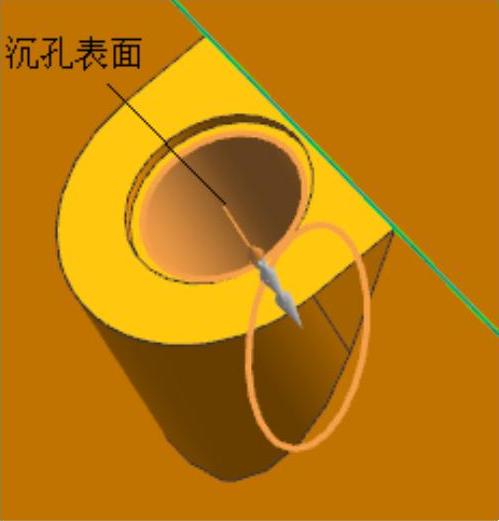

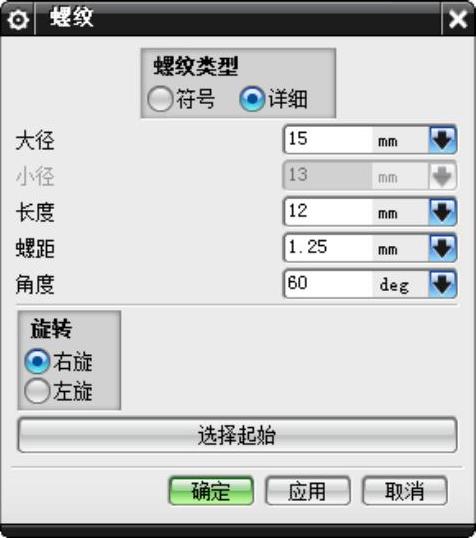

978-7-111-48736-4-Chapter12-375.jpg选择图12-128所示孔的内表面，在图12-129对话框中设置大径为15、长度为12、螺距为1.25、角度为60，旋转选择为“右旋”。单击“确定”按钮，得到图12-130所示的螺纹孔。


图12-128 选择孔内表面


图12-129 “螺纹”对话框

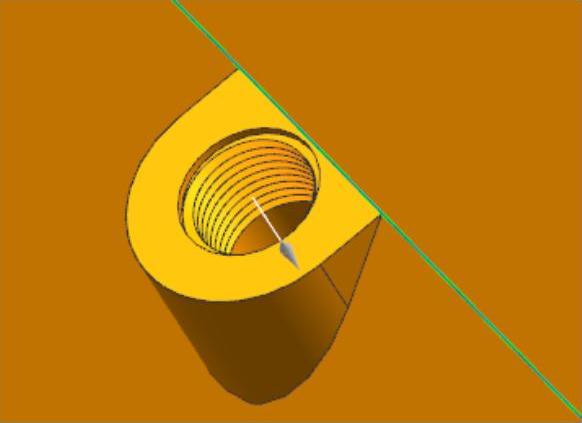

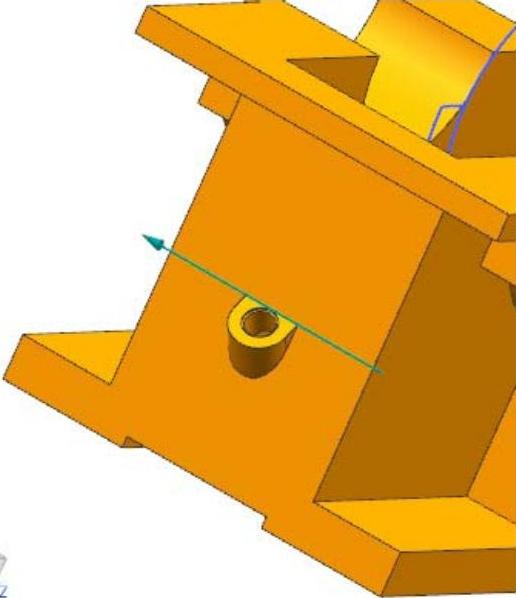

图12-130 获得螺纹孔
