选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标，平面方法选择“自动判断”，单击“确定”按钮，系统弹出“创建草图”对话框，如图12-70所示。单击“确定”按钮进入草图模式。

选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标，初始坐标选择（0，0），直径为140。

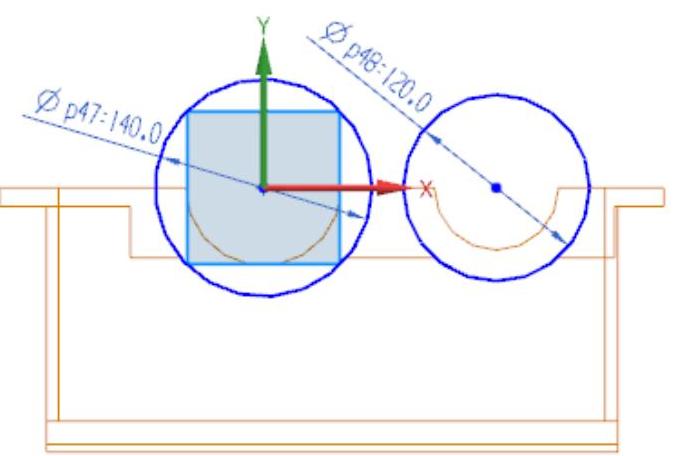

按同样的方法作另一圆，圆点坐标（150，0）直径120，得到图12-71所示的图形。

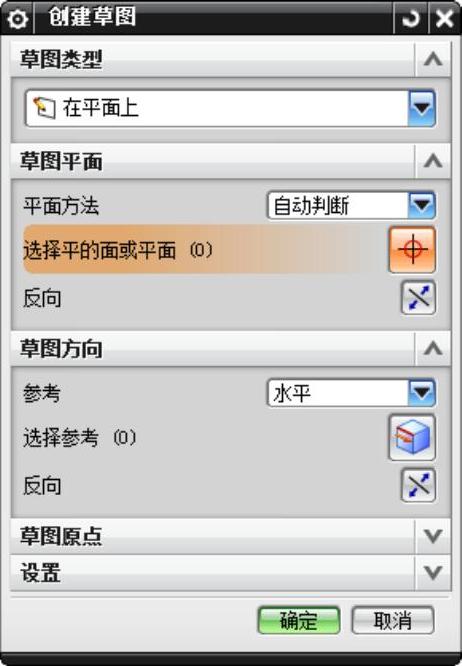

图12-70 “草图”对话框

图12-71 绘制草图

选择【菜单】→【插入】→【曲线】→【矩形】命令，或者单击【主页】选项卡，选择【曲线】组中的【矩形】图标，系统弹出“矩形”对话框，如图12-72所示。该对话框中的图标从左到右分别表示“按2点”“按3点”“从中心”“坐标模式”和“参数模式”，利用该对话框建立矩形。

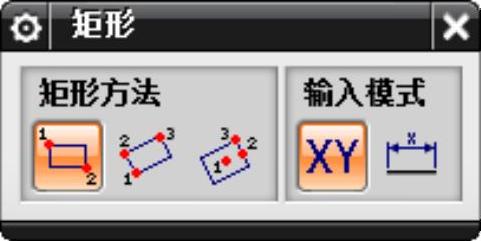

图12-72 “矩形”对话框

方法如下：

选择创建方式为按2点，单击。

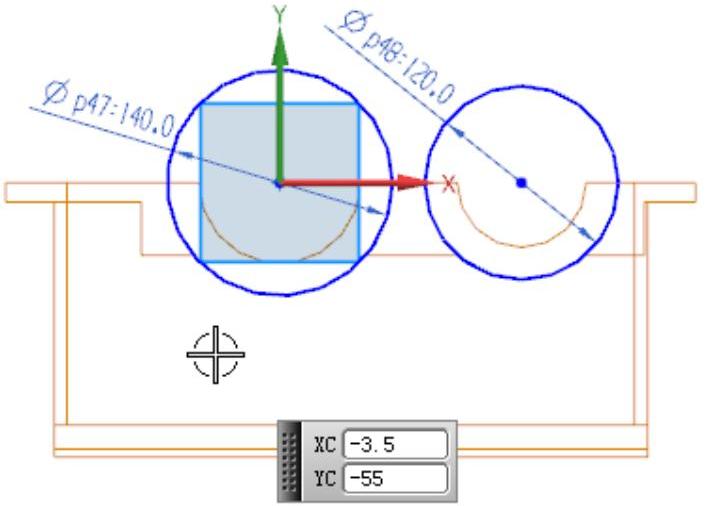

系统出现图12-73的文本框，在该文本框中输入起点坐标（-3.5，-55），并回车。

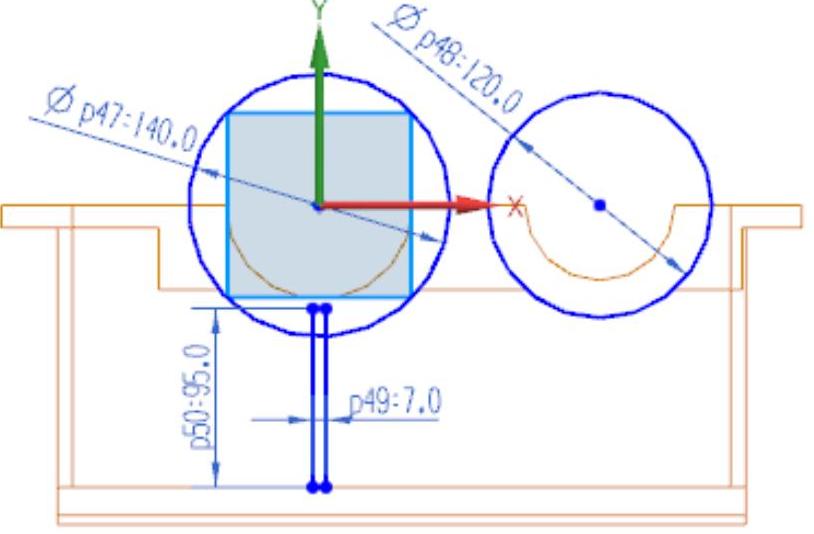

系统出现“宽度、高度”文本框，在该文本框中设定宽度、高度（7，95）。并回车建立矩形，如图12-74所示。

图12-73 设定初始点

图12-74 设定宽度、高度(www.daowen.com)

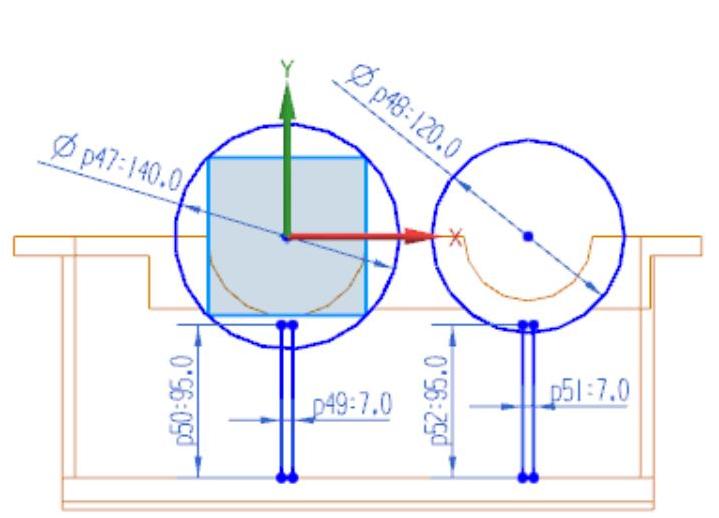

按同样的方法作另一矩形。起点坐标（146.5，-55），如图12-75所示，宽度，高度为（7，95），结果如图12-76所示。

图12-75 创建点

图12-76 草图

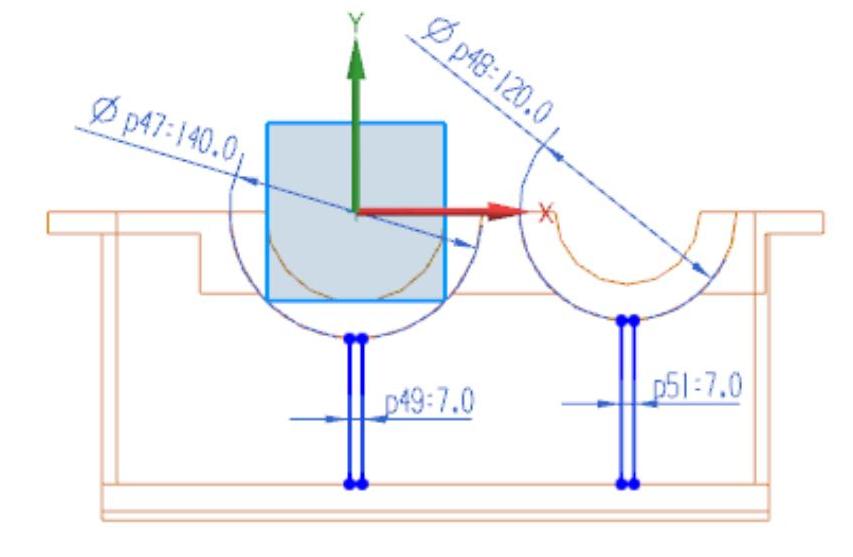

选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标，如图12-77所示。

图12-77 修剪图形

图12-78 拉伸体外形

选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标，退出草图模式，进入建模模式。

选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标，系统弹出“拉伸”对话框。利用该对话框拉伸草图中创建的曲线，操作方法如下：

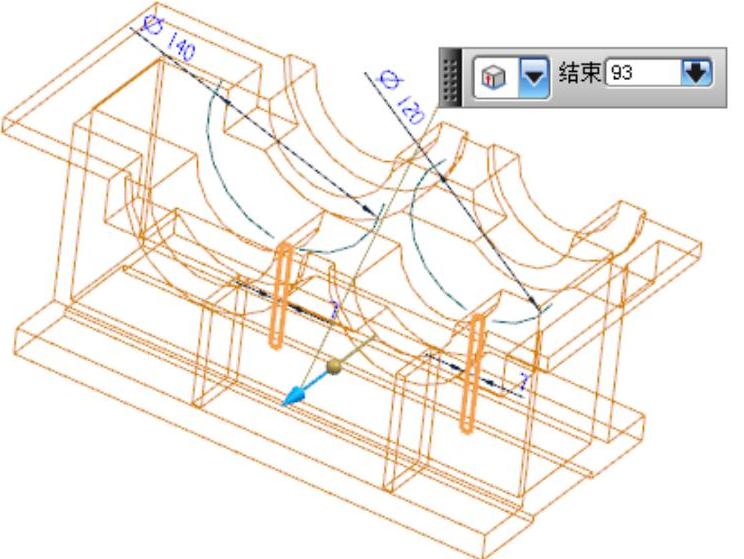

选择上步创建的草图为拉伸曲线，如图12-78所示，单击对话框中的“确定”按钮。在“指定矢量”下拉列表中选择作为拉伸方向，并按图12-79所示填写，开始距离为51，结束距离为93，单击“确定”按钮，如图12-80所示。

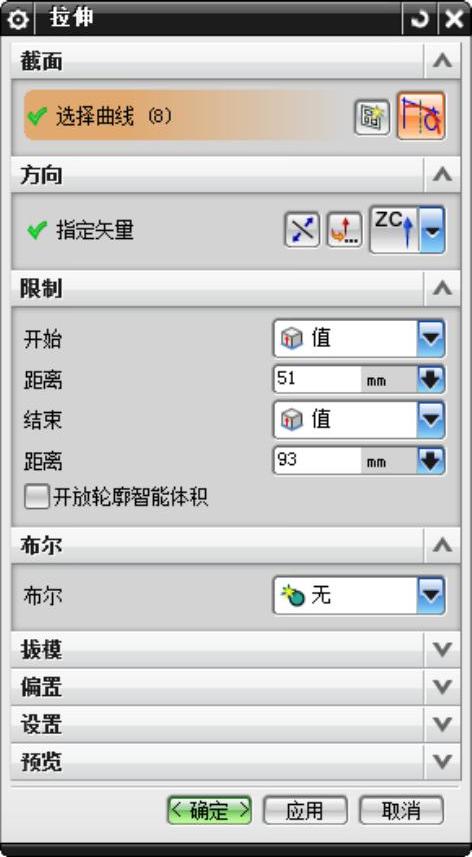

图12-79 “拉伸”对话框

图12-80 创建实体
