创建小型滚动轴承突出台

978-7-111-48736-4-Chapter12-179.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令,或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter12-180.jpg,平面方法选择“自动判断”,单击“确定”按钮,进入草图模式。

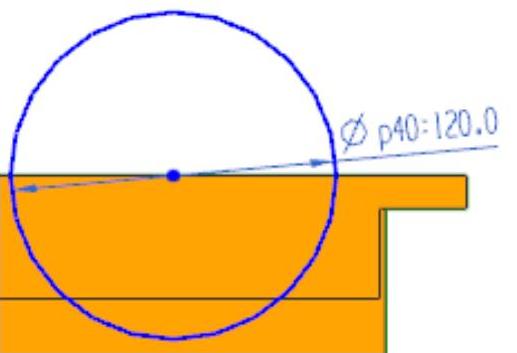

978-7-111-48736-4-Chapter12-181.jpg选择【菜单】→【插入】→【曲线】→【圆】命令,初始坐标选择(150,0),直径为120,如图12-57所示。按回车键得到如图12-58所示的圆。


图12-57 设定坐标、直径


图12-58 绘制圆

978-7-111-48736-4-Chapter12-184.jpg用同样的方法作一直径为80的同心圆,如图12-59所示。

978-7-111-48736-4-Chapter12-185.jpg选择【菜单】→【插入】→【曲线】→【直线】命令,或者单击【主页】选项卡,选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter12-186.jpg,绘制水平的一条直线,起点坐标(75,0),长度250,角度0。

978-7-111-48736-4-Chapter12-187.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令,或者单击【主页】选项卡,选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter12-188.jpg,修剪图形如图12-60所示。

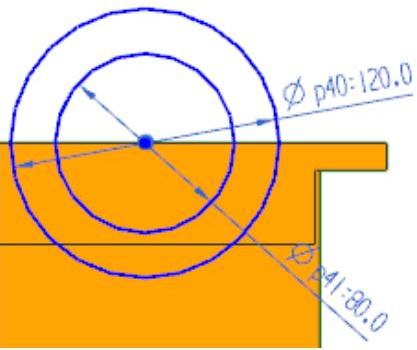

图12-59 绘制同心圆

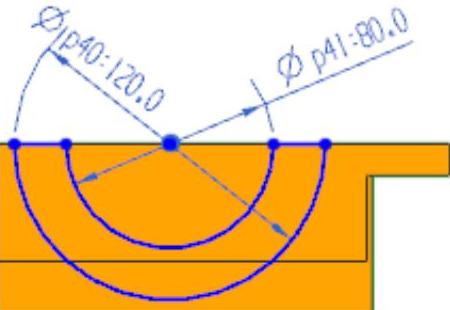

图12-60 修剪圆环

978-7-111-48736-4-Chapter12-191.jpg选择【菜单】→【草图】→【完成草图】命令,或者单击【主页】选项卡,选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter12-192.jpg,退出草图模式,进入建模模式。

978-7-111-48736-4-Chapter12-193.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令,或者单击【主页】选项卡,选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter12-194.jpg,系统弹出“拉伸”对话框。利用该对话框拉伸草图中创建的曲线,操作方法如下:

978-7-111-48736-4-Chapter12-195.jpg选择上步创建的草图圆环为拉伸曲线。

978-7-111-48736-4-Chapter12-196.jpg在指定矢量下拉菜单中中选择978-7-111-48736-4-Chapter12-197.jpg作为拉伸方向。并按图12-61所示填写,开始距离为51,结束距离为98,单击“确定”按钮,结果如图12-62所示。

978-7-111-48736-4-Chapter12-198.jpg选择【菜单】→【编辑】→【变换】命令,弹出“变换”对话框。利用该对话框进行镜像变换方法如下:

978-7-111-48736-4-Chapter12-199.jpg在“类选择”对话框提示下选择拉伸得到的轴承面为镜像对象。

978-7-111-48736-4-Chapter12-200.jpg系统弹出“变换”对话框,如图12-63所示。选择“通过一平面镜像”选项。

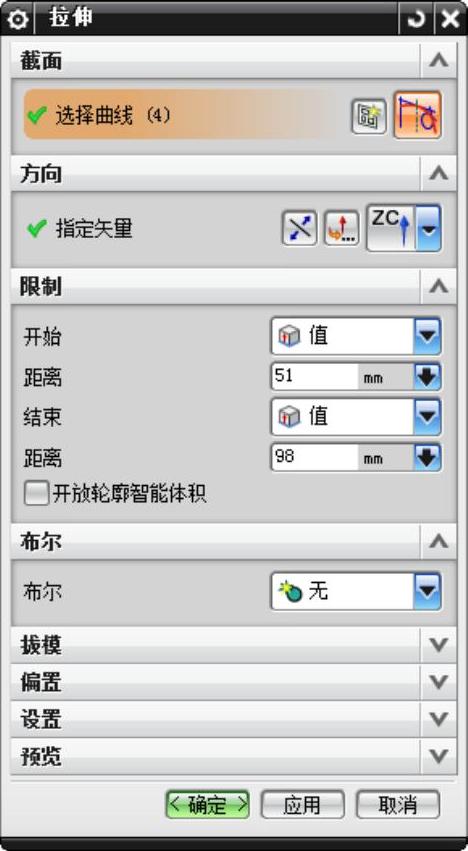

图12-61 “拉伸”对话框


图12-62 创建实体(www.daowen.com)

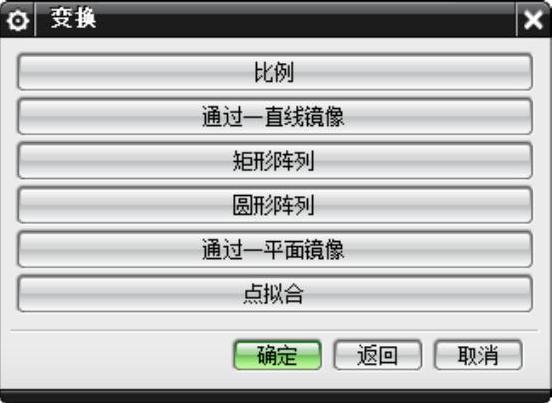

图12-63 “变换”对话框

978-7-111-48736-4-Chapter12-204.jpg系统弹出“平面”对话框,如图12-64所示。选择XC-YC平面即法线方向为ZC,其他选项按如图12-65所示,单击“确定”按钮。

978-7-111-48736-4-Chapter12-205.jpg系统弹出“变换”对话框,选择“复制”选项,单击“确定”按钮,得到实体如图12-66所示。

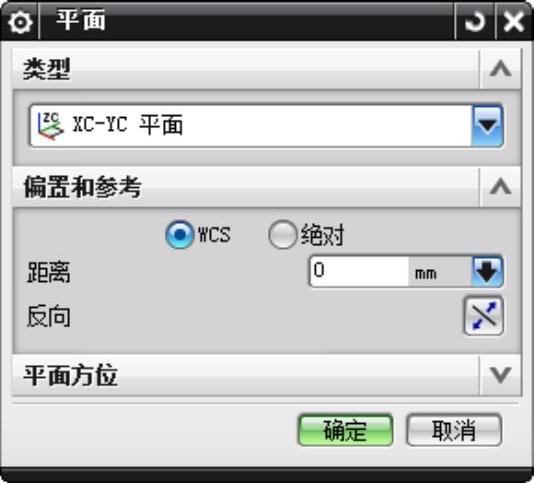

图12-64 “平面”对话框

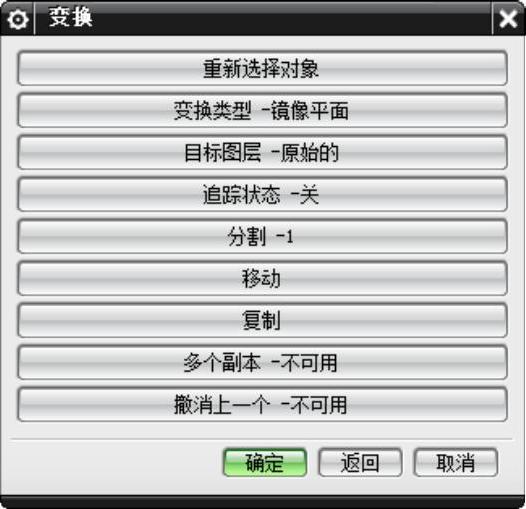

图12-65 “变换”对话框

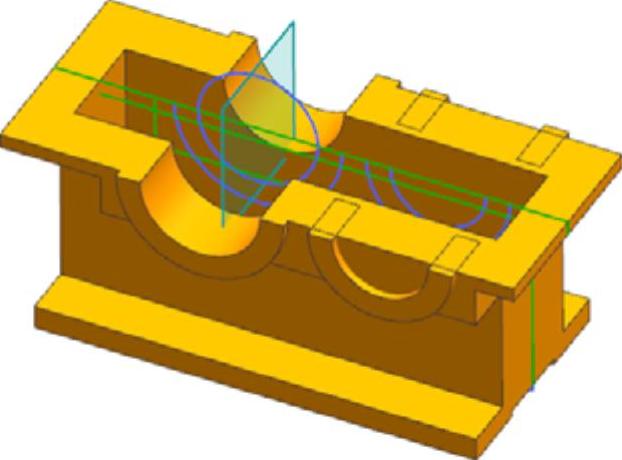

图12-66 镜像结果

978-7-111-48736-4-Chapter12-209.jpg选择【菜单】→【插入】→【组合】→【求和】命令,对小轴承凸台进行布尔求和运算。

978-7-111-48736-4-Chapter12-210.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令,或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter12-211.jpg,平面方法选择“自动判断”,单击“确定”按钮,进入草图模式。

978-7-111-48736-4-Chapter12-212.jpg选择【菜单】→【插入】→【曲线】→【圆】命令,或者单击【主页】选项卡,选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter12-213.jpg,初始坐标选择(150,0),直径80,按回车键得到如图12-67所示的圆。

978-7-111-48736-4-Chapter12-214.jpg选择【菜单】→【任务】→【完成草图】命令,或者单击【主页】选项卡,选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter12-215.jpg,退出草图模式,进入建模模式。

978-7-111-48736-4-Chapter12-216.jpg选择单击【菜单】→【插入】→【设计特征】→【拉伸】命令,或者单击【主页】选项卡,选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter12-217.jpg,系统弹出“拉伸”对话框,如图12-68所示。利用该对话框拉伸草图中创建的曲线,操作方法如下:

978-7-111-48736-4-Chapter12-218.jpg选择草图绘制后的圆环为拉伸曲线。

978-7-111-48736-4-Chapter12-219.jpg在指定矢量下拉列表中选择978-7-111-48736-4-Chapter12-220.jpg作为拉伸方向,并按图12-68所示填写,开始距离为100,结束距离为-100,与实体进行“布尔求差”运算,单击“确定”按钮。得到图12-69所示的实体。

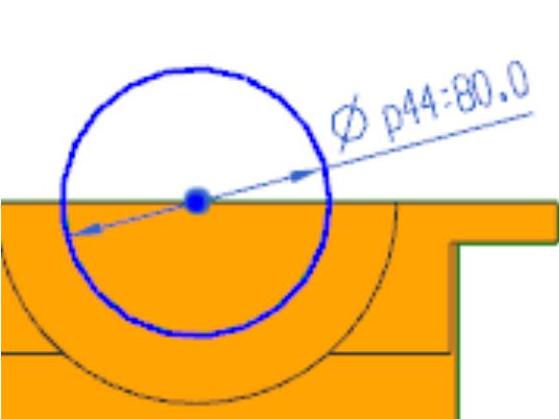

图12-67 插入圆

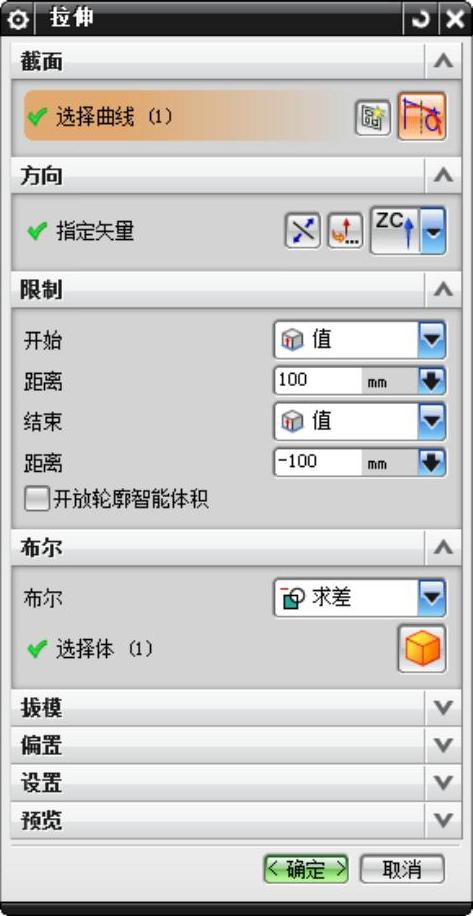

图12-68 “拉伸”对话框


图12-69 拉伸后择实体
