创建大型滚动轴承突台技术

时间：2023-06-28 理论教育 版权反馈
【摘要】：在指定矢量下拉菜单话框中选择作为拉伸方向，并按图12-48所示填写，开始距离填写51，结束距离填写98。单击“确定”按钮，结果如图12-49所示。图12-48 “拉伸”对话框图12-49 创建实体选择→→命令，系统弹出“变换”对话框。利用该对话框进行镜像变换，方法如下：选择拉伸得到的轴承面为镜像对象。图12-52 “变换”对话框图12-53 镜像结果图12-54 创建圆选择→→命令，或者单击选项卡，选择组中的图标，退出草图模式，进入建模模式。

创建大型滚动轴承突台技术

978-7-111-48736-4-Chapter12-133.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter12-134.jpg，平面方法选择“自动判断”，单击“确定”按钮，进入草图模式。

978-7-111-48736-4-Chapter12-135.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter12-136.jpg，初始坐标选择（0，0），直径为140，如图12-44、图12-45所示。

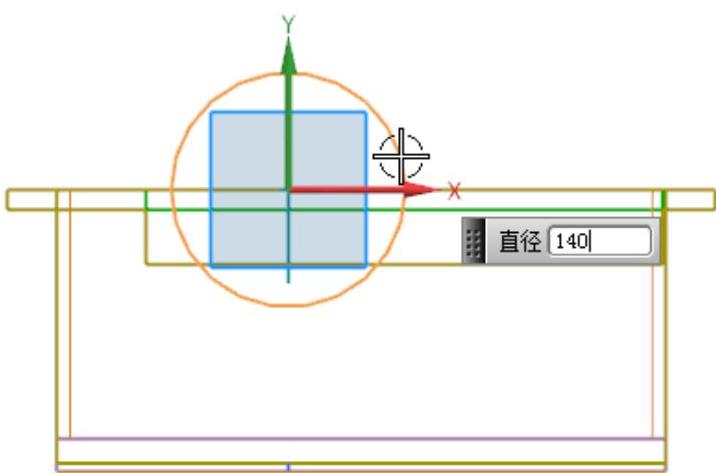

图12-44 设定坐标、直径

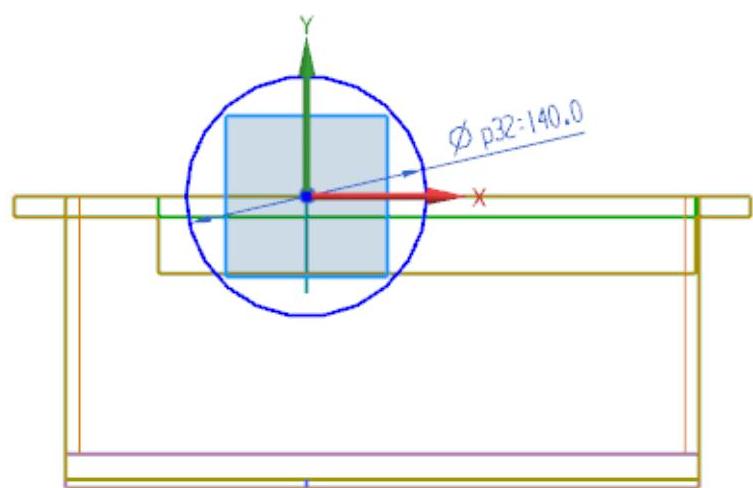

图12-45 绘制圆

978-7-111-48736-4-Chapter12-139.jpg用同样的方法作一直径为100的同心圆，如图12-46所示。

978-7-111-48736-4-Chapter12-140.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter12-141.jpg，绘制水平的一条直线起点坐标（-230，0），长度为400，角度为0。

978-7-111-48736-4-Chapter12-142.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter12-143.jpg，如图12-47所示。

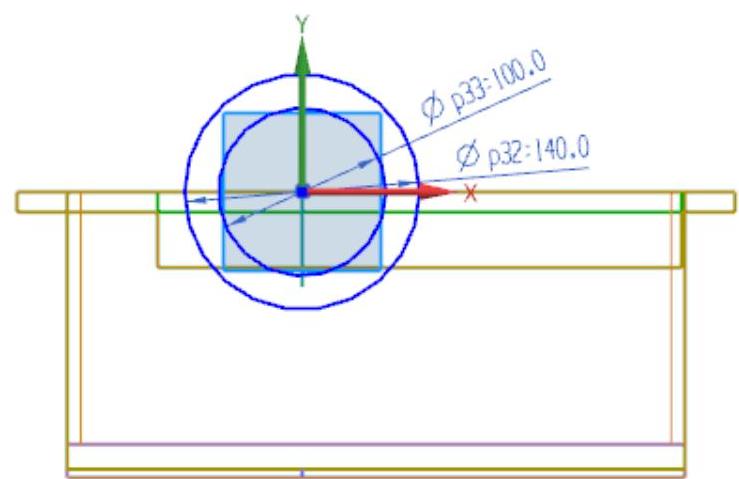

图12-46 绘制同心圆

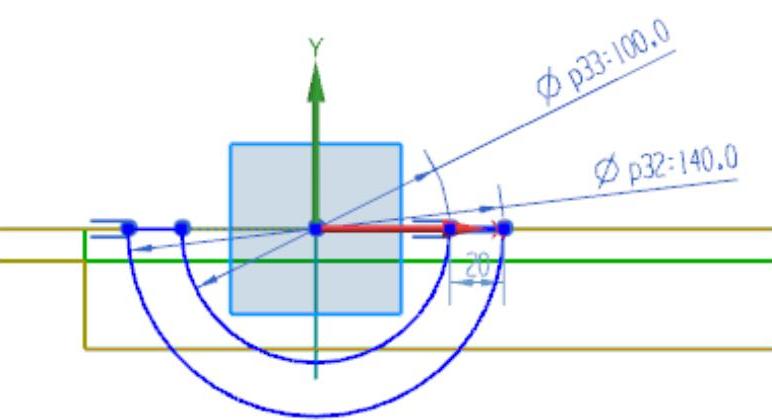

图12-47 修剪圆环

978-7-111-48736-4-Chapter12-146.jpg选择【菜单】→【草图】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter12-147.jpg，退出草图模式，进入建模模式。

978-7-111-48736-4-Chapter12-148.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter12-149.jpg，系统弹出“拉伸”对话框。利用该对话框拉伸草图中创建的曲线，操作方法如下：

978-7-111-48736-4-Chapter12-150.jpg选择上步创建的草图为拉伸曲线。

978-7-111-48736-4-Chapter12-151.jpg在指定矢量下拉菜单话框中选择978-7-111-48736-4-Chapter12-152.jpg作为拉伸方向，并按图12-48所示填写，开始距离填写51，结束距离填写98。单击“确定”按钮，结果如图12-49所示。


图12-48 “拉伸”对话框


图12-49 创建实体

978-7-111-48736-4-Chapter12-155.jpg选择【菜单】→【编辑】→【变换】命令，系统弹出“变换”对话框。利用该对话框进行镜像变换，方法如下：

978-7-111-48736-4-Chapter12-156.jpg选择拉伸得到的轴承面为镜像对象。

978-7-111-48736-4-Chapter12-157.jpg系统弹出“变换”对话框，如图12-50所示。选择“通过一平面镜像”选项。(www.daowen.com)

978-7-111-48736-4-Chapter12-158.jpg系统弹出“平面”对话框，如图12-51所示。选择XC-YC平面即法线方向为ZC，其他选项按如图12-51所示，单击“确定”按钮。


图12-50 “变换”对话框

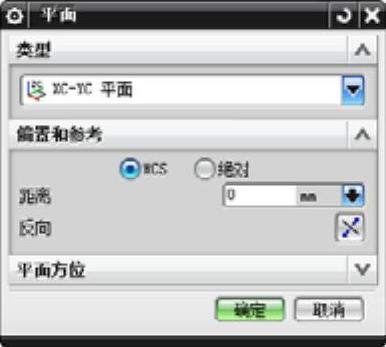

图12-51 “平面”对话框

978-7-111-48736-4-Chapter12-161.jpg系统弹出“变换”对话框，如图12-52所示。选择“复制”选项，单击“取消”按钮，得到实体如图12-53所示。

978-7-111-48736-4-Chapter12-162.jpg选择【菜单】→【插入】→【组合】→【求和】命令，对轴承凸台进行布尔求和运算。

978-7-111-48736-4-Chapter12-163.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter12-164.jpg，平面方法选择“自动判断”，单击“确定”按钮，进入草图模式。

978-7-111-48736-4-Chapter12-165.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter12-166.jpg，初始坐标选择（0，0），直径100，按回车键得到如图12-54所示的圆。

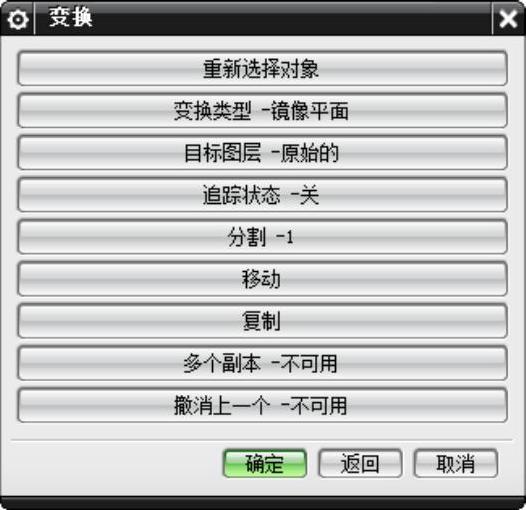

图12-52 “变换”对话框

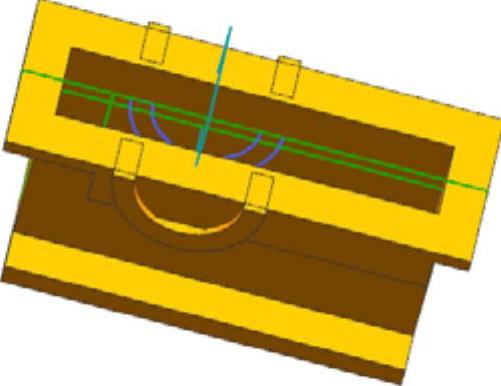

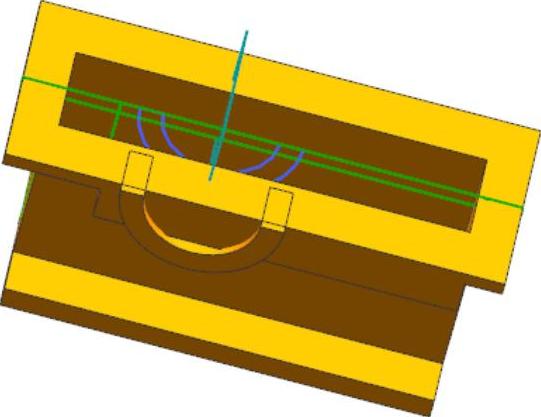

图12-53 镜像结果

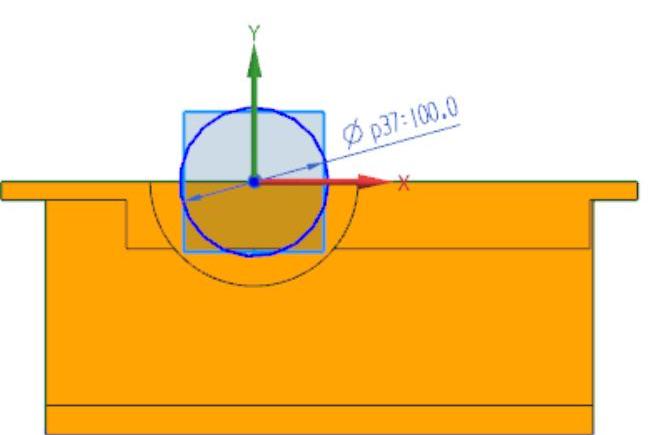

图12-54 创建圆

978-7-111-48736-4-Chapter12-170.jpg选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter12-171.jpg，退出草图模式，进入建模模式。

978-7-111-48736-4-Chapter12-172.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter12-173.jpg，系统弹出“拉伸”对话框，如图12-55所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：

978-7-111-48736-4-Chapter12-174.jpg选择草图绘制后的圆环为拉伸曲线。

978-7-111-48736-4-Chapter12-175.jpg在指定矢量下拉列表中选择978-7-111-48736-4-Chapter12-176.jpg作为拉伸方向，并按图12-55所示填写，开始距离为100，结束距离为-100，与实体进行“布尔”求差运算，单击“确定”按钮，得到图12-56所示的实体。

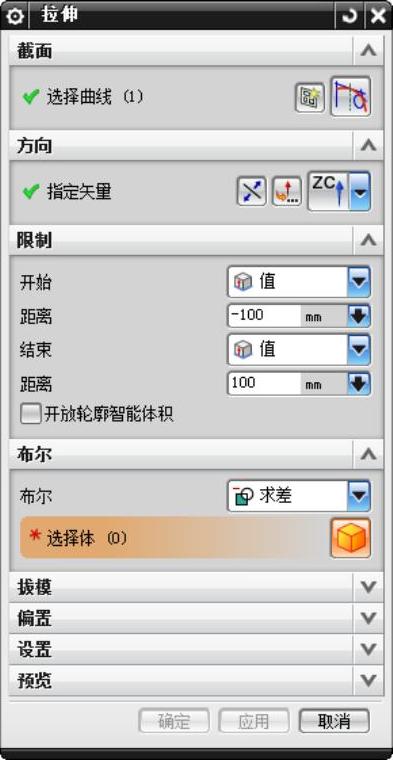

图12-55 “拉伸”对话框

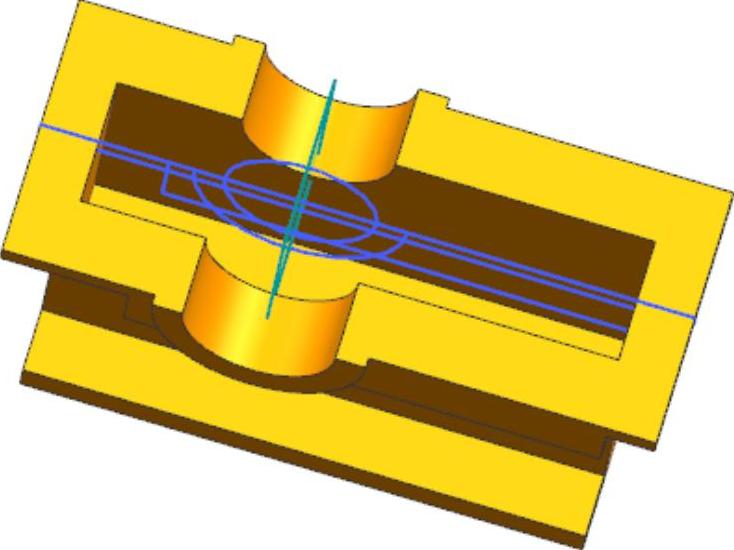

图12-56 “拉伸”实体
