选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标，系统弹出“创建草图”对话框，如图12-36所示。在平面方法下拉列表中选择创建平面，在指定平面下拉列表中设定草图平面为YC-ZC平面，单击“确定”按钮进入草图模式。

选择【菜单】→【插入】→【曲线】→【矩形】命令，或者单击【主页】选项卡，选择【曲线】组中的【矩形】图标，系统弹出“矩形”对话框，如图12-37所示。该对话框中的图标从左到右分别表示“按2点”“按3点”“从中心”“坐标模式”和“参数模式”，利用该对话框建立矩形。

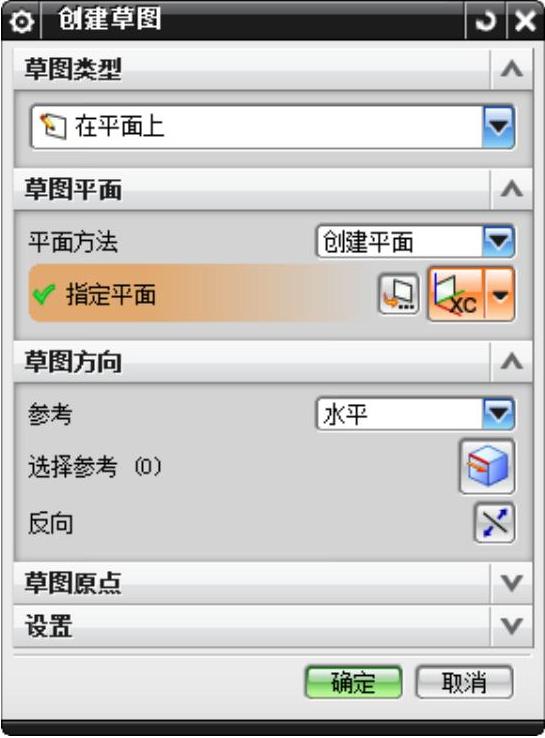

图12-36 “创建草图”对话框

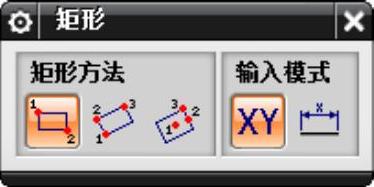

图12-37 “矩形”对话框

方法如下：

选择创建方式为“按2点”，单击。

系统出现图12-38中的文本框，在该文本框中输入起点坐标（-170，35）并回车。

系统出现图12-39中的文本框，在该文本框中设定宽度、高度（5，70）。并回车建立矩形。

选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标，退出草图模式，进入建模模式。

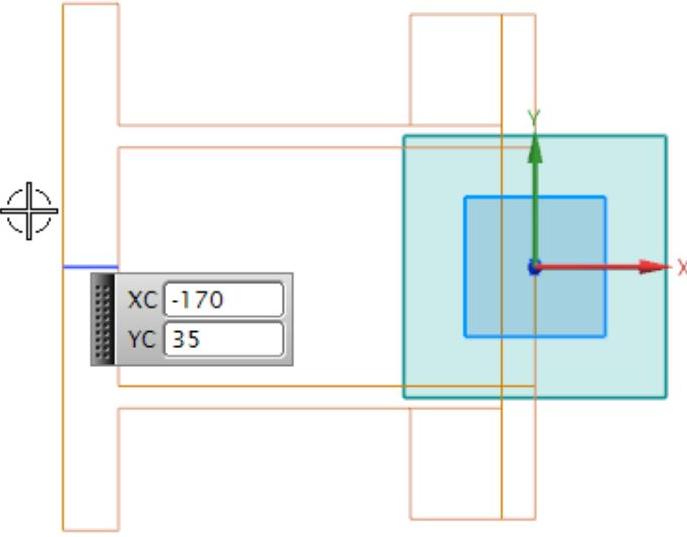

图12-38 设定初始点

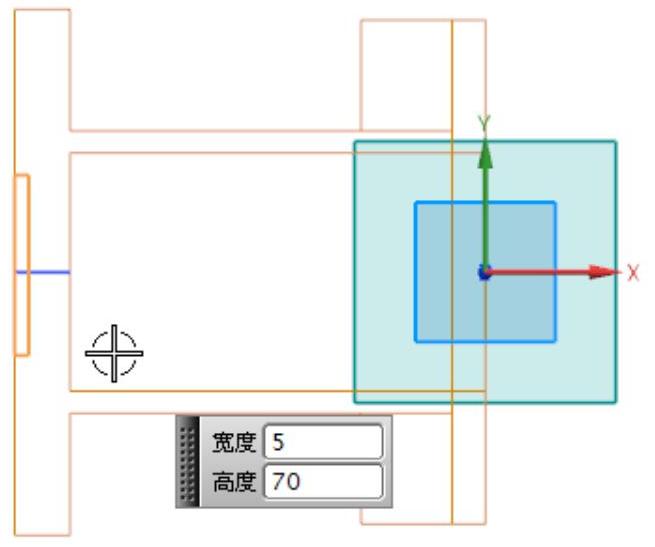

图12-39 设定宽度、高度

选择单击【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标，系统弹出“拉伸”对话框。利用该对话框拉伸草图中创建的曲线，操作方法如下：(www.daowen.com)

选择上步创建的草图为拉伸曲线。

在“指定矢量”下拉列表中的作为拉伸方向，并按图12-40所示填写，开始距离为-228，结束距离为228，单击“确定”按钮，得到如图12-41所示的实体。

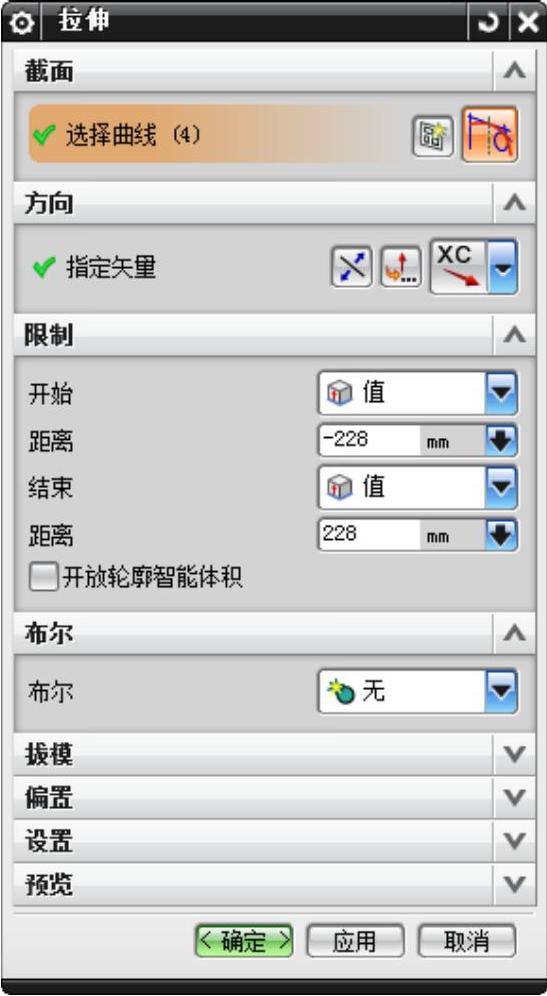

图12-40 “拉伸”对话框

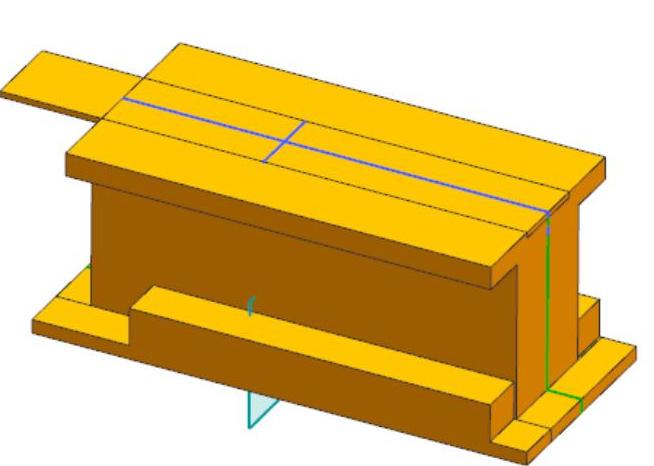

图12-41 创建实体

选择【菜单】→【插入】→【组合】→【求差】命令，进行布尔求差运算。方法如下：

系统弹出“求差”对话框，如图12-42所示。选择上一步中拉伸得到的实体。单击“确定”按钮，得到图12-43所示的运算结果。

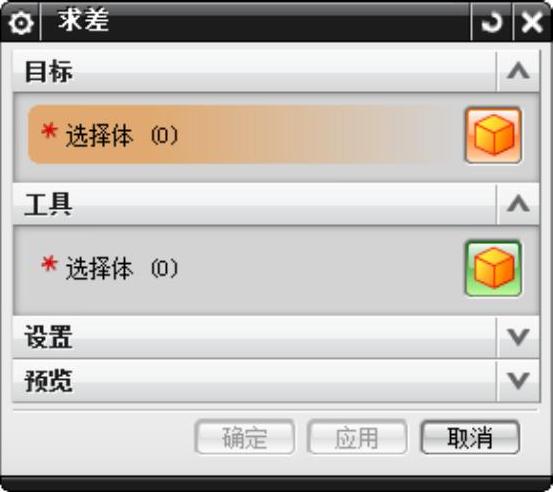

图12-42 “求差”对话框

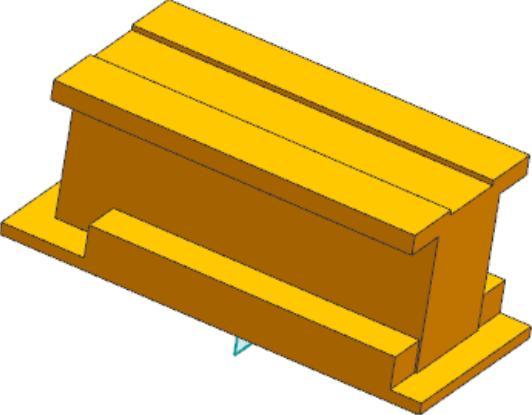

图12-43 选择布尔运算的实体

注意

所选择的实体必须有相交的部分，否则，不能进行相减操作。这时系统会提示操作错误，警告工具实体与目标实体没有相交的部分，而且目标实体与工具实体的边缘不能重合。
