如何创建壳体底部板?

978-7-111-48736-4-Chapter12-86.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令,或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter12-87.jpg,平面方法选择“自动判断”,单击“确定”按钮,进入草图模式。

978-7-111-48736-4-Chapter12-88.jpg选择【菜单】→【插入】→【曲线】→【矩形】命令,或者单击【主页】选项卡,选择【曲线】组中的【矩形】图标978-7-111-48736-4-Chapter12-89.jpg,系统弹出“矩形”对话框,如图12-29所示。

方法如下:


978-7-111-48736-4-Chapter12-92.jpg系统出现图12-30中的文本框,在该文本框中起点坐标(-140,-150)并回车。

978-7-111-48736-4-Chapter12-93.jpg系统出现图12-31中的文本框,在该文本框中设定宽度、高度(368,20)。并回车建立矩形。

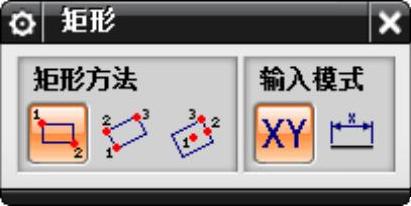

图12-29 “矩形”对话框

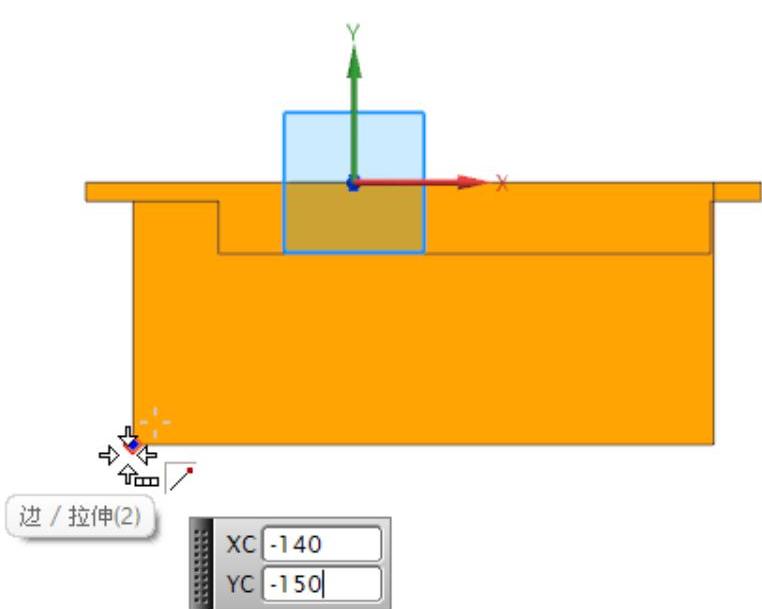

图12-30 设定初始点

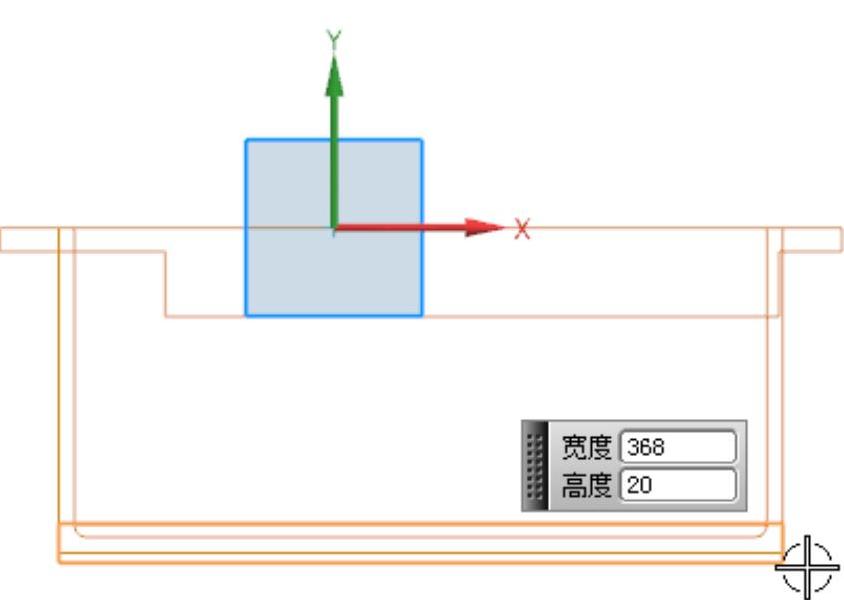

图12-31 设定宽度、高度

978-7-111-48736-4-Chapter12-97.jpg选择【菜单】→【任务】→【完成草图】命令,或者单击【主页】选项卡,选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter12-98.jpg,退出草图模式,进入建模模式。

978-7-111-48736-4-Chapter12-99.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令,或者单击【主页】选项卡,选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter12-100.jpg,系统弹出“拉伸”对话框,如图12-32所示。利用该对话框拉伸草图中创建的曲线,操作方法如下:(www.daowen.com)

978-7-111-48736-4-Chapter12-101.jpg选择上步绘制的草图为拉伸曲线。

978-7-111-48736-4-Chapter12-102.jpg在“指定矢量”下拉列表中选择978-7-111-48736-4-Chapter12-103.jpg作为拉伸方向,开始距离为-95,结束距离为95,单击“确定”按钮。

978-7-111-48736-4-Chapter12-104.jpg选择【菜单】→【插入】→【组合】→【求和】命令,系统弹出“求和”对话框,如图12-33所示。选择布尔相加的实体,如图12-34所示。单击“确定”按钮,得到图12-35所示的运算结果。

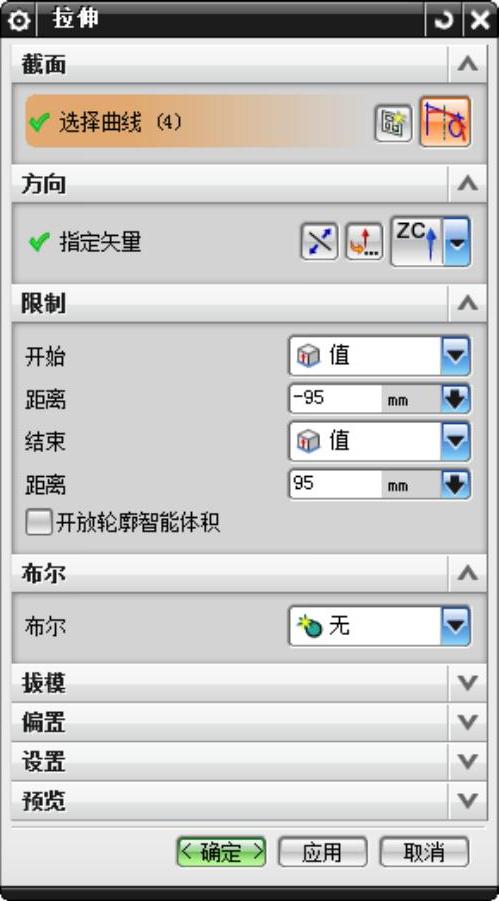

图12-32 “拉伸”对话框

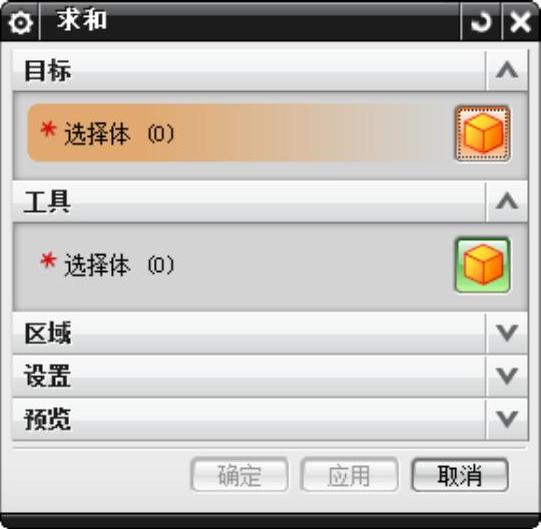

图12-33 “求和”对话框

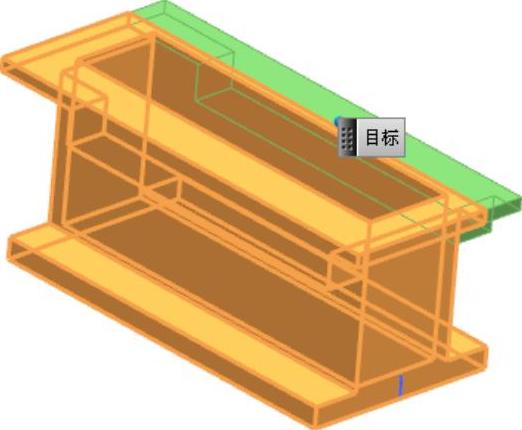

图12-34 选择布尔运算的实体

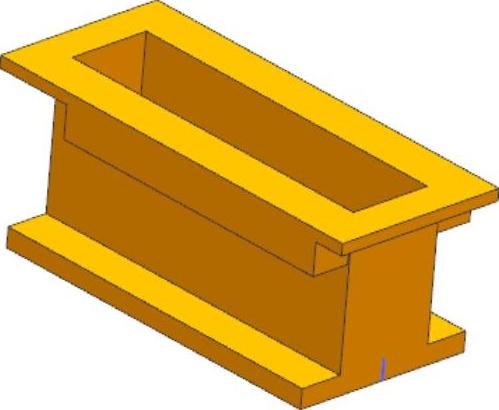

图12-35 运算结果

注意

所选择的实体必须有相交的部分,否则,不能进行求和操作。这时系统会提示操作错误,警告工具实体与目标实体没有相交的部分。
