单击【菜单】→【编辑】→【变换】命令，系统弹出“变换”对话框，如图12-16所示。利用该对话框进行镜像变换方法如下：

在对话框选择“全选”按钮。

系统弹出“变换”对话框，如图12-17所示。选择“通过一平面镜像”选项。

系统弹出“平面”对话框，如图12-18所示。选择XC-YC平面即法线方向为ZC其他选项按如图12-18所示，单击“确定”按钮。

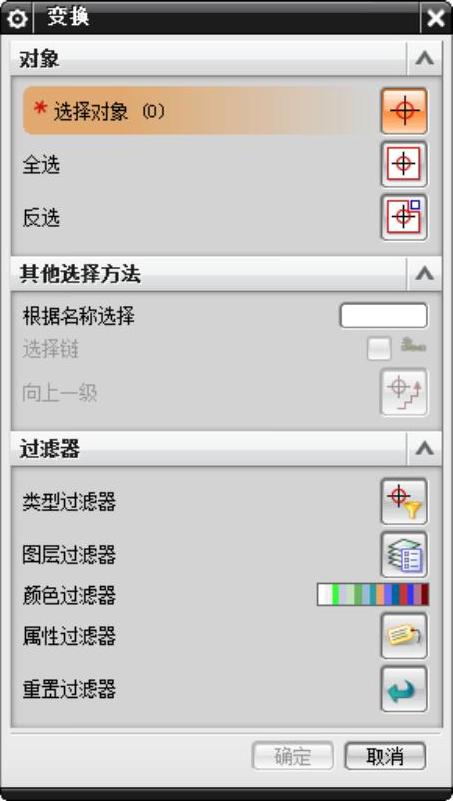

图12-16 “变换”对话框

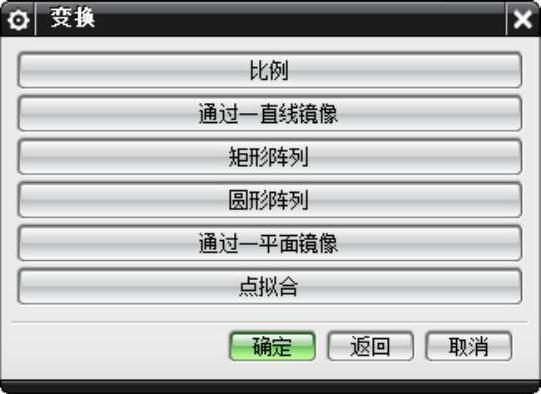

图12-17 “变换”对话框

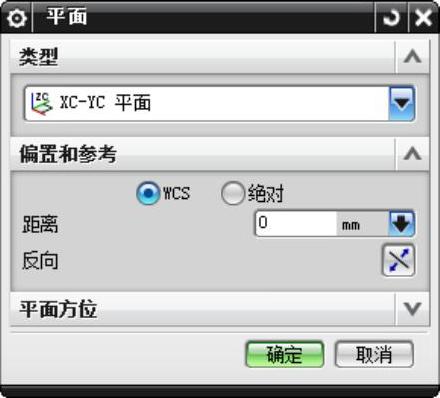

图12-18 “平面”对话框

系统弹出“变换”对话框，如图12-19所示。选择“复制”选项，单击“取消”按钮，得到实体图12-20所示的实体。

选择【菜单】→【插入】→【组合】→【求和】，系统弹出“求和”对话框，如图12-21所示。选择布尔相加的实体如图12-22所示。单击“确定”按钮得到图12-23所示的运算结果。

(www.daowen.com)

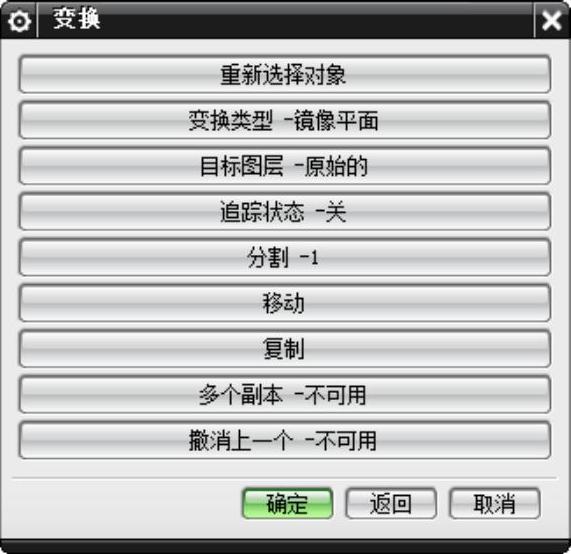

图12-19 “变换”对话框

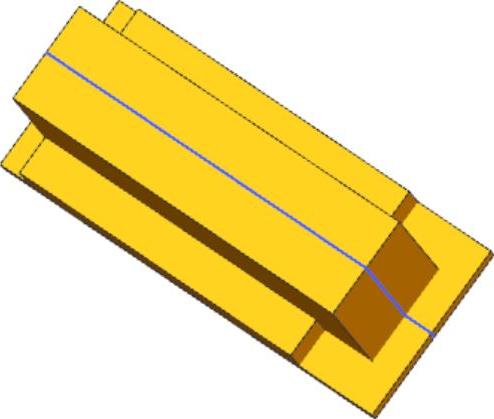

图12-20 创建实体

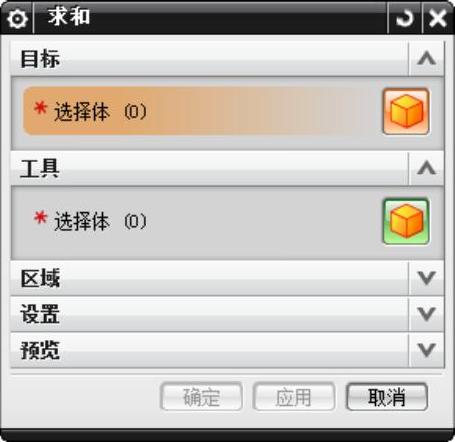

图12-21 “求和”对话框

注意

所选择的实体必须有相交的部分，否则，不能进行求和操作。这时系统会提示操作错误，警告工具实体与目标实体没有相交的部分。

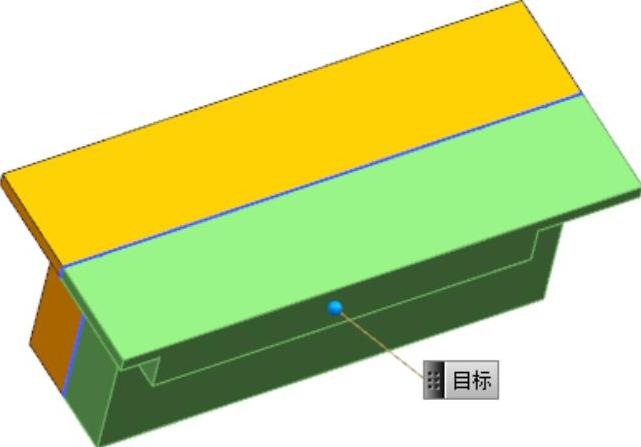

图12-22 选择布尔运算的实体

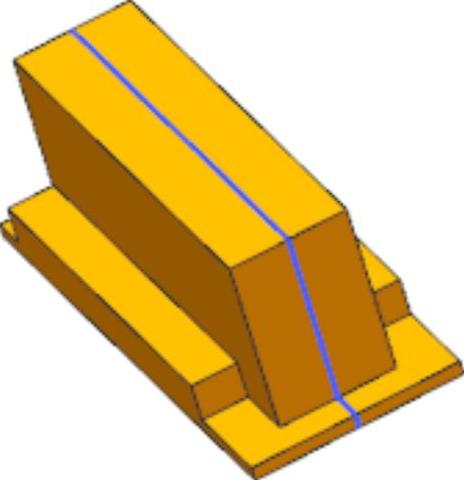

图12-23 运算结果
