选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标
，平面方法选择“自动判断”，单击“确定”按钮，进入草图模式。
选择【菜单】→【插入】→【矩形】命令，或者单击【主页】选项卡，选择【曲线】组中的【矩形】图标
，系统弹出“矩形”对话框，如图12-7所示。该对话框中的图标从左到右分别表示“按2点”“按3点”“从中心”“坐标模式”和“参数模式”，利用该对话框建立矩形。

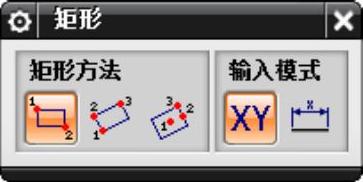

图12-7 “矩形”对话框
方法如下：
选择创建方式为按2点，单击
。
系统出现图12-8中的文本框，在该文本框中起点坐标（-170，0）并回车。
系统出现图12-9中的文本框，在该文本框中设定宽度、高度（428，12），并回车建立矩形。

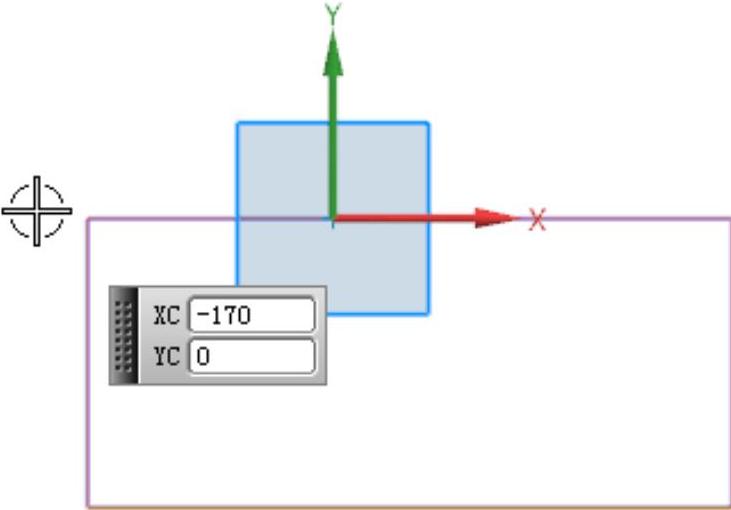

图12-8 设定初始点

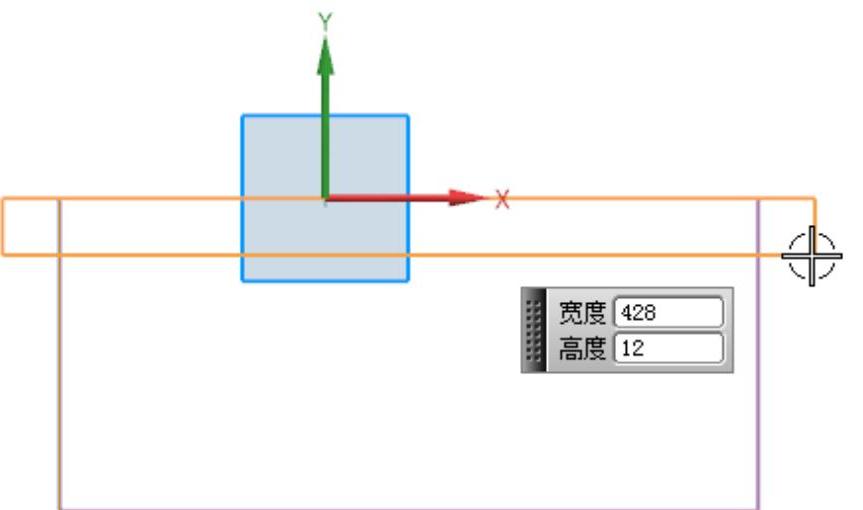

图12-9 设定宽度、高度
按同样的方法作另一矩形。起点坐标（-86，0）高度宽度为（312，45），结果如图12-10所示。
选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标
，退出草图模式，进入建模模式。
选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标
，系统弹出“拉伸”对话框。利用该对话框拉伸草图中创建的曲线，操作方法如下：
选择上步绘制的草图为拉伸曲线如图12-11所示。
在矢量下拉列表中选择
作为拉伸方向，并输入开始距离为51，结束距离为91，如图12-12所示，单击“确定”按钮得到实体。(www.daowen.com)
按同样的方法作另一矩形的拉伸。单击【菜单】→【插入】→【设计特征】→【拉伸】，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标
。系统弹出“拉伸”对话框，如图12-12所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：

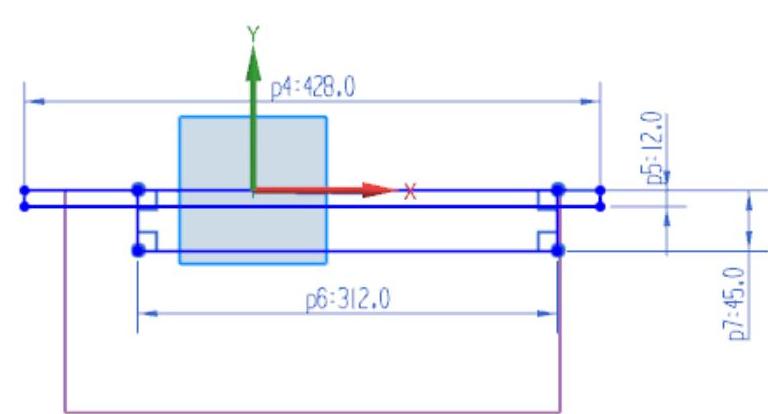

图12-10 绘制矩形

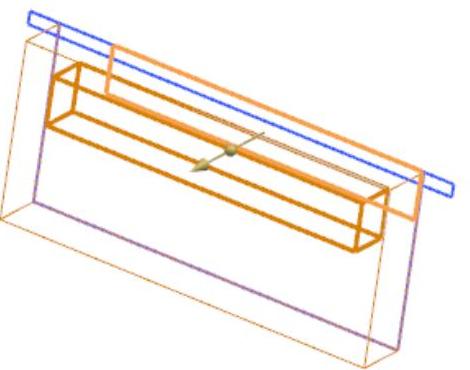

图12-11 拉伸体外形
选择草图绘制的图形的边缘如图12-13所示，单击对话框中的“确定”按钮。
在矢量下拉列表中选择
作为拉伸方向。
在对话框中输入开始距离为0，结束距离为91，如图12-14所示，单击“确定”按钮，得到图12-15所示的实体。

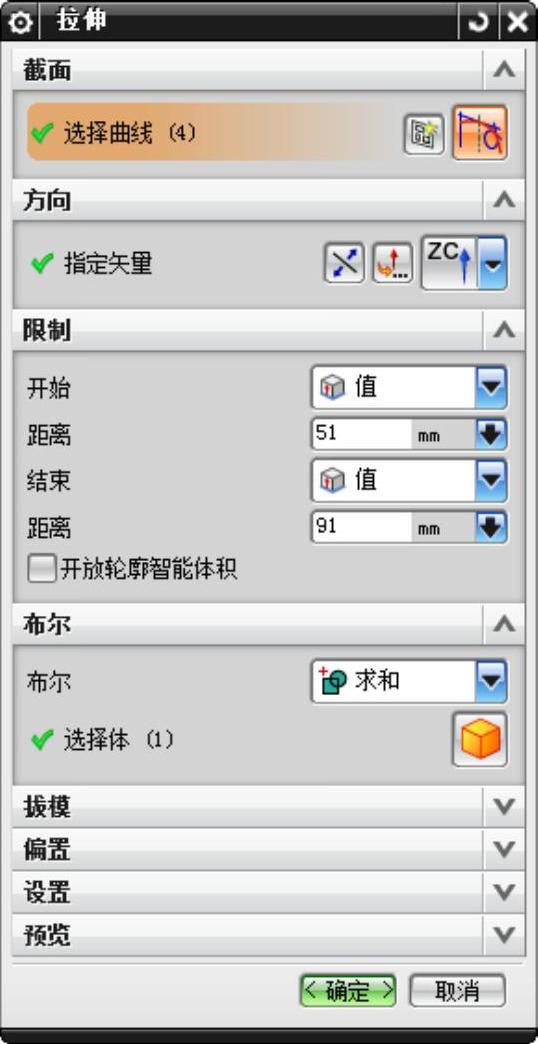

图12-12 “拉伸”对话框

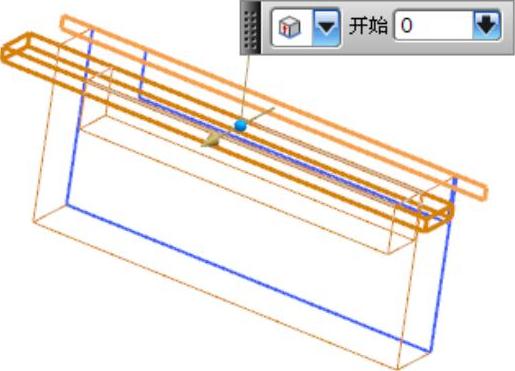

图12-13 选择拉伸对象
图12-14 “拉伸”对话框

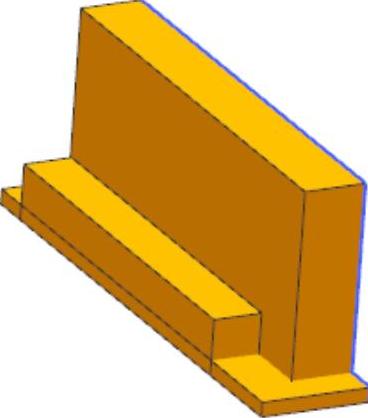

图12-15 创建实体
