选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标，选择模型类型，创建新部件，文件名为jizuo，进入建立模型模块。

选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标，系统弹出“创建草图”对话框，如图12-1所示。单击“确定”按钮。进入草图绘制界面。

选择【菜单】→【插入】→【矩形】命令，或者单击【主页】选项卡，选择【曲线】组中的【矩形】图标，系统弹出“矩形”对话框，如图12-2所示。该对话框中的图标从左到右分别表示“按2点”“按3点”“从中心”“坐标模式”和“参数模式”，利用该对话框建立矩形。

方法如下：

选择创建方式为“按2点”，单击。

系统出现图12-3中的文本框，在该文本框中起点坐标（-140，0）并回车。

系统出现图12-4中的文本框，在该文本框中设定宽度、高度（368，165），并回车建立矩形。

选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标，退出草图模式，进入建模模式。

选择单击【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标，系统弹出“拉伸”对话框，如图12-5所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：

选择上步绘制的曲线为拉伸曲线。

在矢量下拉列表中选择作为拉伸方向。

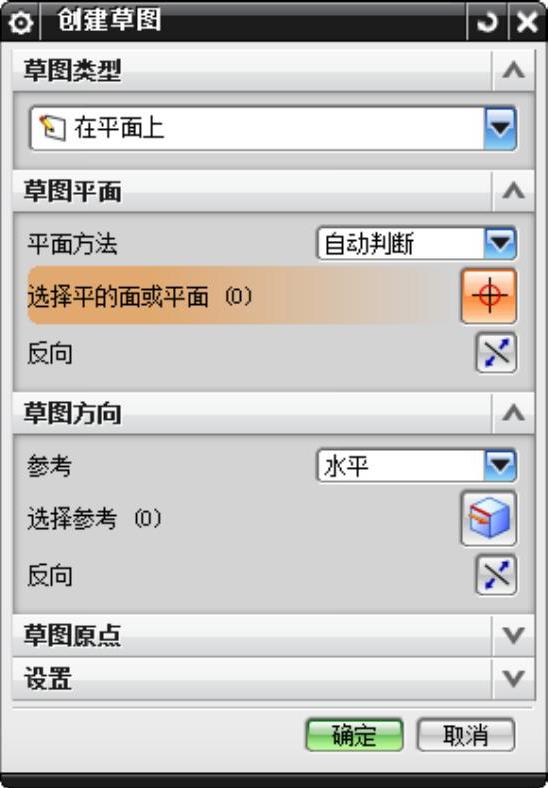

图12-1 “创建草图”对话框(www.daowen.com)

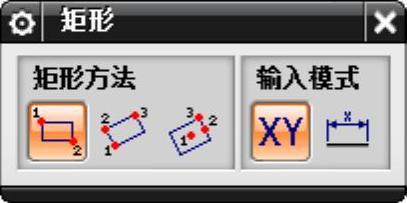

图12-2 “矩形”对话框

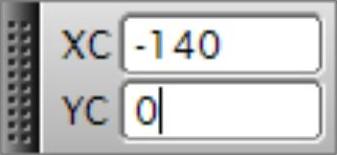

图12-3 设定初始点

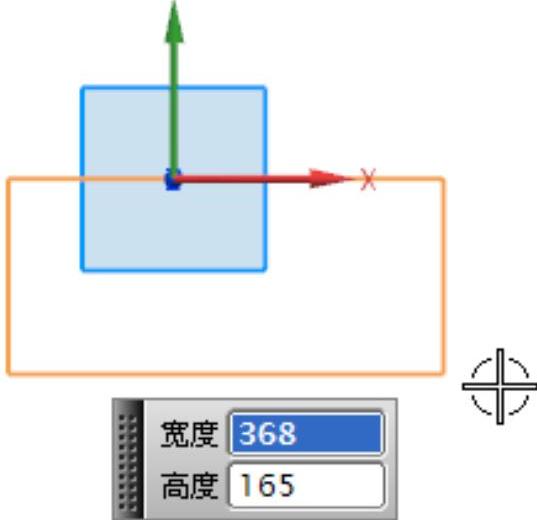

图12-4 设定宽度、高度

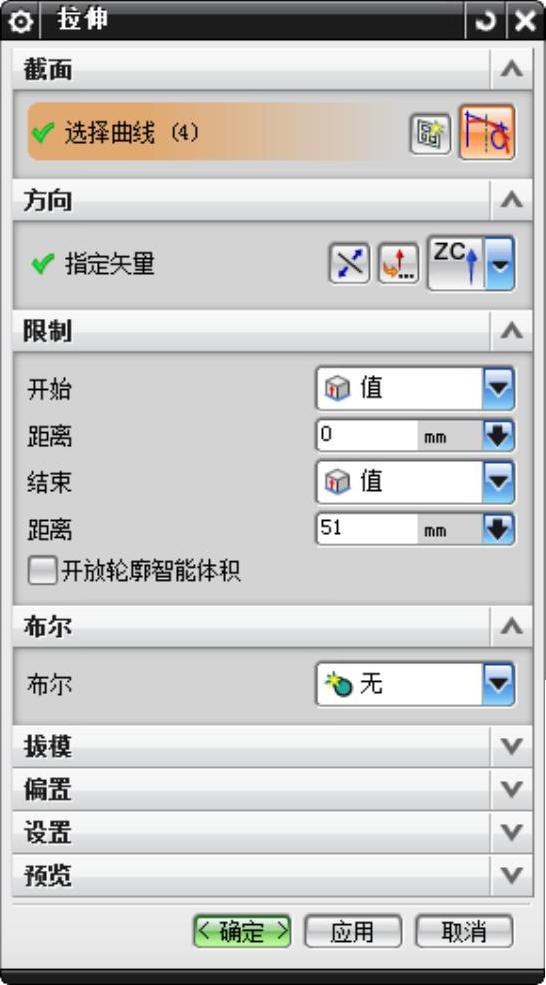

图12-5 “拉伸”对话框

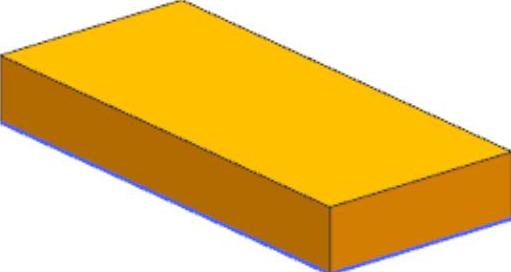

图12-6 拉伸外形

在对话框中输入结束距离为51，其他均为0。单击“确定”按钮完成拉伸，生成如图12-6所示的实体。
