建立螺纹孔：步骤、参数及图解

时间：2023-06-28 理论教育 版权反馈
【摘要】：选择→→→命令，系统弹出“点”对话框，如图11-136所示。利用该对话框建立孔，操作方法如下：图11-136 “点”对话框图11-137 “孔”对话框在“孔”对话框中成形下选择“简单”。设置数量为2，节距角为60。按图11-143所示定义点的坐标。设定孔的直径为8，顶锥角为118。图11-150 定位对话框图11-151 选择边图11-152 选择边按如上方法编辑另一孔的位置尺寸，参数相同。获得图11-153所示的孔的位置。单击“确定”按钮，获得图11-156所示的实体。

建立螺纹孔：步骤、参数及图解

978-7-111-48736-4-Chapter11-372.jpg选择【菜单】→【插入】→【基准/点】→【点】命令，系统弹出“点”对话框，如图11-136所示。定义点的坐标。

978-7-111-48736-4-Chapter11-373.jpg选择【菜单】→【插入】→【设计特征】→【孔】命令，或者单击【主页】选项卡，选择【特征】组中的【孔】图标978-7-111-48736-4-Chapter11-374.jpg，以创建点为圆心创建通孔。系统弹出“孔”对话框，如图11-137所示。利用该对话框建立孔，操作方法如下：

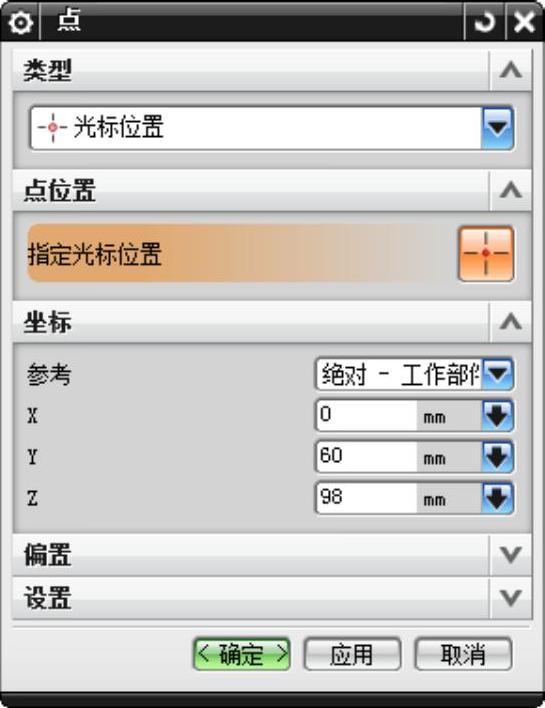

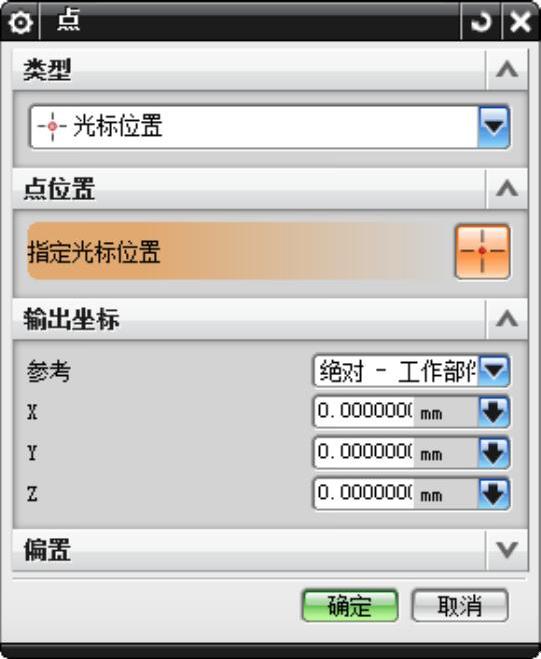

图11-136 “点”对话框

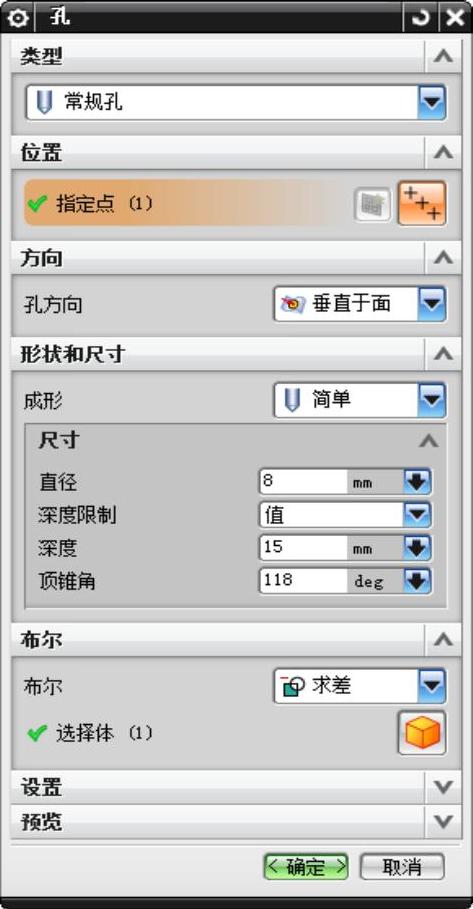

图11-137 “孔”对话框

978-7-111-48736-4-Chapter11-377.jpg在“孔”对话框中成形下选择“简单”。

978-7-111-48736-4-Chapter11-378.jpg设定孔的直径为8，顶锥角为118。此处设置孔的深度为15。

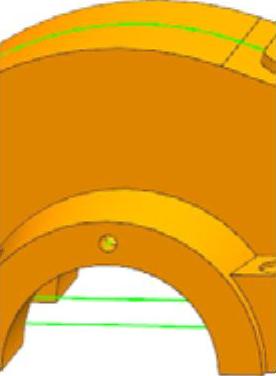

978-7-111-48736-4-Chapter11-379.jpg选取上步定义的点，单击“确定”按钮，获得如图11-138所示的孔。

978-7-111-48736-4-Chapter11-380.jpg选择【菜单】→【插入】→【关联复制】→【阵列特征】命令，系统弹出“阵列特征”对话框，如11-139所示。利用该对话框进行圆周阵列，操作方法如下：

978-7-111-48736-4-Chapter11-381.jpg在对话框中的选择“圆形”阵列选项。

978-7-111-48736-4-Chapter11-382.jpg选择上步创建的“简单”孔特征为阵列特征。

978-7-111-48736-4-Chapter11-383.jpg设置数量为2，节距角为60。

978-7-111-48736-4-Chapter11-384.jpg指定矢量选择“ZC”轴，单击“确定”按钮。单击指定点按钮978-7-111-48736-4-Chapter11-385.jpg，系统弹出“点”对话框，按如图11-140所示填写，单击“确定”按钮。

978-7-111-48736-4-Chapter11-386.jpg单击“确定”按钮。获得如图11-141所示的实体。

978-7-111-48736-4-Chapter11-387.jpg选择上一部选择的孔继续阵列，节距角设置为-60。其他步骤中参数相同。获得图11-142所示的外形。

978-7-111-48736-4-Chapter11-388.jpg选择【菜单】→【插入】→【基准/点】→【点】命令，系统弹出“点”对话框。按图11-143所示定义点的坐标。

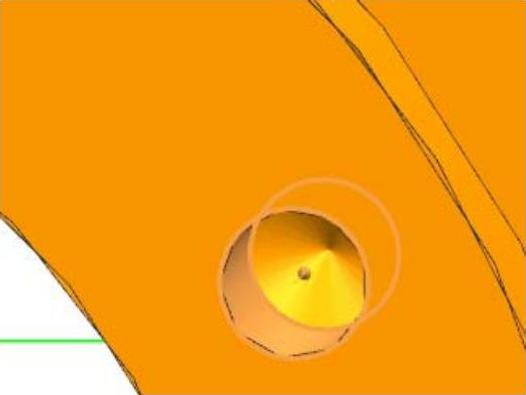

图11-138 创建孔

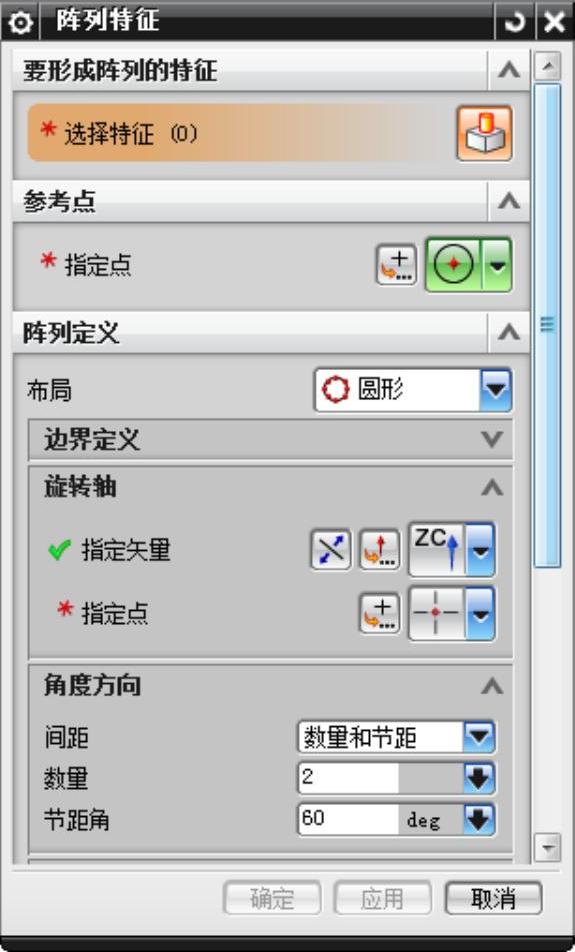

图11-139 “阵列特征”对话框


图11-140 “点”对话框

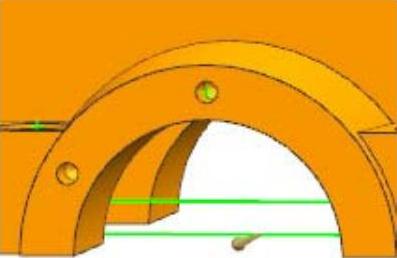

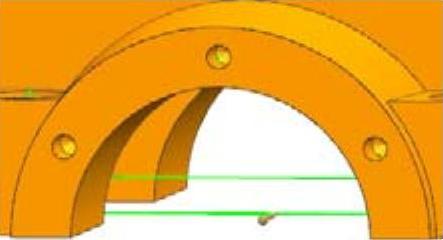

图11-141 阵列特征结果


图11-142 阵列特征结果

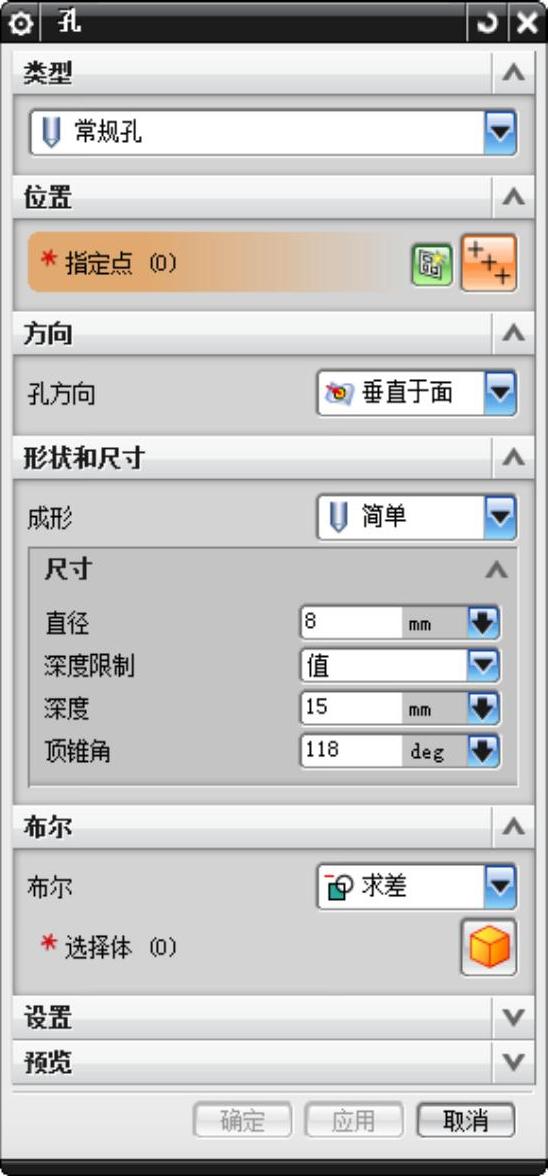

978-7-111-48736-4-Chapter11-394.jpg选择【菜单】→【插入】→【设计特征】→【孔】命令，或者单击【主页】选项卡，选择【特征】组中的【孔】图标978-7-111-48736-4-Chapter11-395.jpg，以创建点为圆心创建通孔。系统弹出“孔”对话框，如图11-144所示。利用该对话框建立孔，操作方法如下：

978-7-111-48736-4-Chapter11-396.jpg在“孔”对话框中选择孔的成形为简单。

978-7-111-48736-4-Chapter11-397.jpg设定孔的直径为8，顶锥角为118。此处设置孔的深度为15。

978-7-111-48736-4-Chapter11-398.jpg选取上步创建的点为孔位置，单击“确定”按钮，获得如图11-145所示的孔。

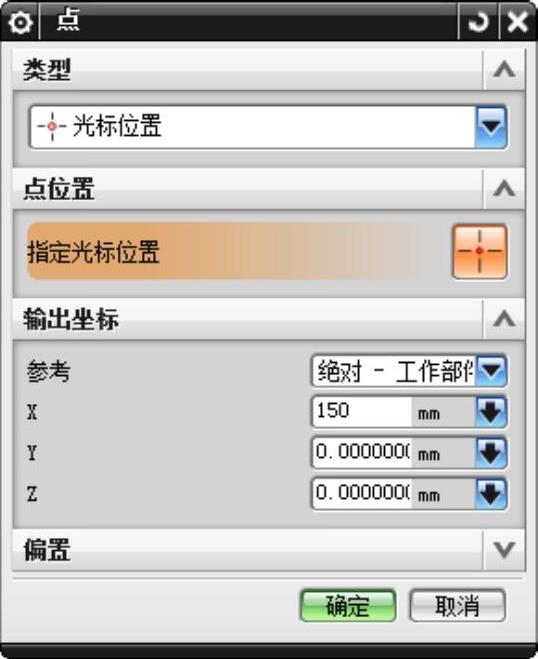

978-7-111-48736-4-Chapter11-399.jpg按上一步中介绍的方法进行圆形阵列，在图11-146“点”对话框中选择指定点为“150，0，0”其他参数相同，获得图11-147所示的外形。

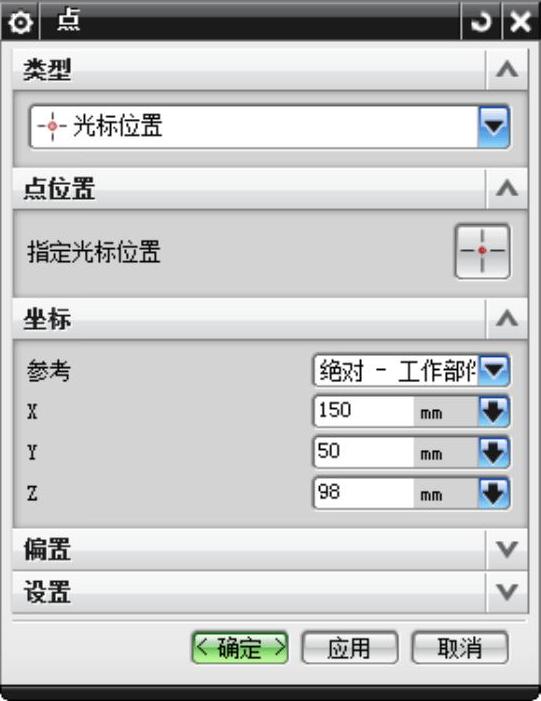

图11-143 “点”对话框


图11-144 “孔”对话框


图11-145 创建孔


图11-146 “点”对话框

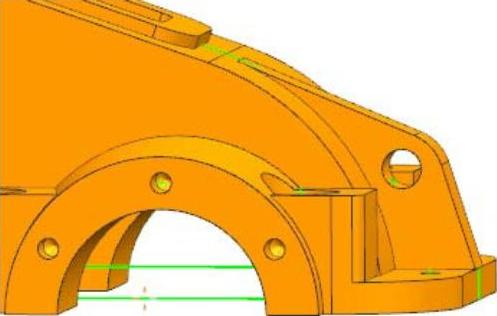

图11-147 创建实体(www.daowen.com)

978-7-111-48736-4-Chapter11-405.jpg单击【主页】选项卡，选择【特征】组中的【孔】图标978-7-111-48736-4-Chapter11-406.jpg，系统弹出“孔”对话框，如图11-148所示。利用该对话框进行孔创建操作，方法如下：

978-7-111-48736-4-Chapter11-407.jpg在图11-148所示对话框中“成形”选项组中选择“简单”978-7-111-48736-4-Chapter11-408.jpg。

978-7-111-48736-4-Chapter11-409.jpg设定孔的直径为6，顶锥角为118。此处设置孔的深度为50。

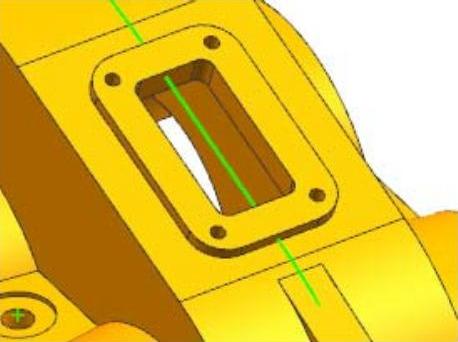

978-7-111-48736-4-Chapter11-410.jpg选择图11-149所示的平面为放置面。弹出“草图点”对话框，进入草图编辑状态。


图11-148 “孔”对话框

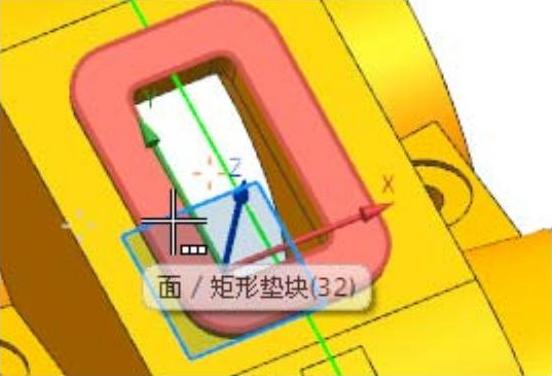

图11-149 选择平面

978-7-111-48736-4-Chapter11-413.jpg指定两点大概位置。如图11-150所示。关闭“草图点”对话框。

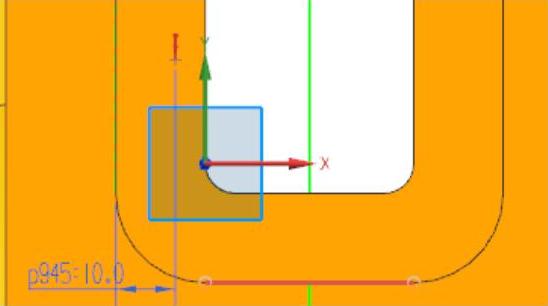

978-7-111-48736-4-Chapter11-414.jpg单击【主页】选项卡，选择【约束】组→【尺寸下拉菜单】中的【快速尺寸】图标978-7-111-48736-4-Chapter11-415.jpg，测量方法选择自动判断978-7-111-48736-4-Chapter11-416.jpg。选择凸台的一边如图11-151光标所在位置，选择点。激活当前表达式，文本框中填写10，单击“确定”按钮。

978-7-111-48736-4-Chapter11-417.jpg同理编辑另一方向的尺寸，选择如图11-152所示边，文本框中填写10，单击“确定”按钮。


图11-150 定位对话框

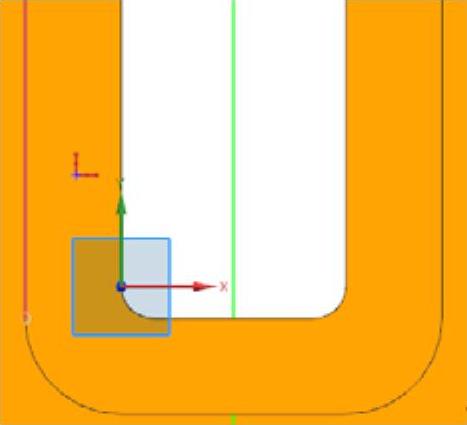

图11-151 选择边


图11-152 选择边

按如上方法编辑另一孔的位置尺寸，参数相同。获得图11-153所示的孔的位置。

978-7-111-48736-4-Chapter11-421.jpg单击“完成草图”，退出草图编辑状态。返回“孔”对话框，单击“确定”按钮完成孔的创建。结果如图11-154所示。

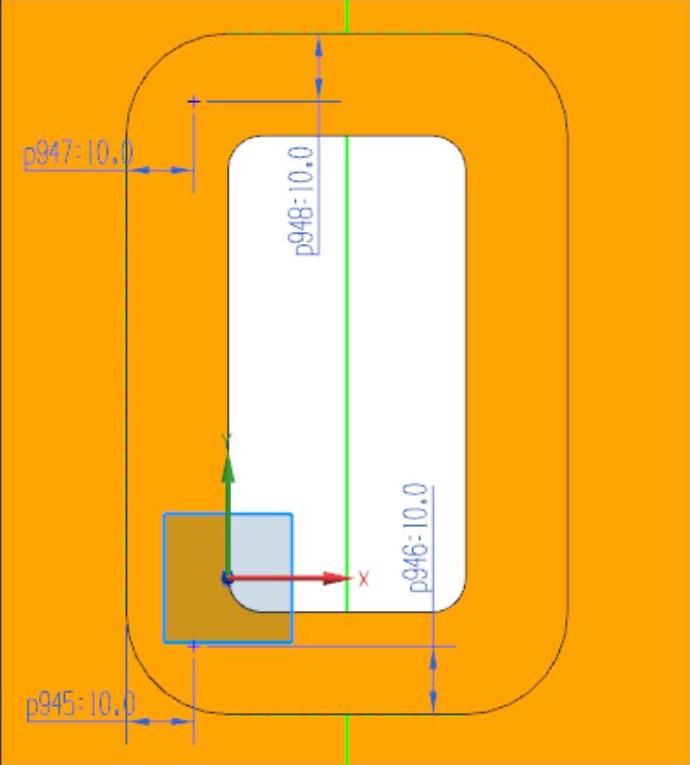

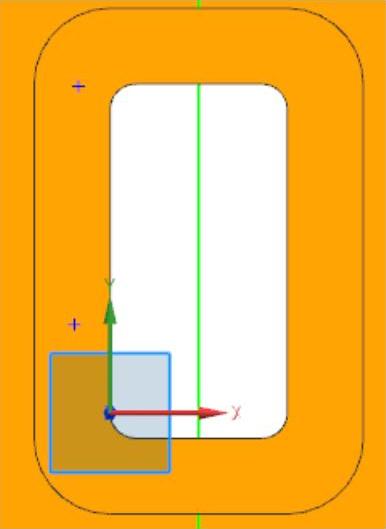

图11-153 孔的位置尺寸

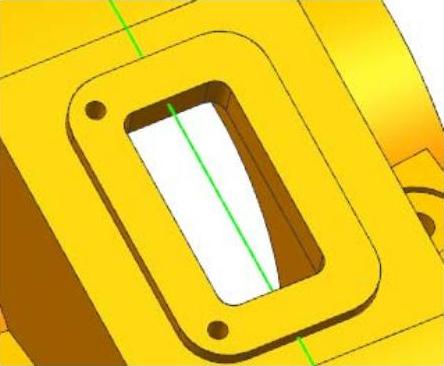

图11-154 创建孔

978-7-111-48736-4-Chapter11-424.jpg选择【菜单】→【插入】→【关联复制】→【镜像特征】，系统弹出“镜像特征”对话框，如图11-155所示。利用该对话框进行镜像阵列，操作方法如下：

978-7-111-48736-4-Chapter11-425.jpg在视图区或设计树中选择上步创建的两个孔为要镜像的特征。

978-7-111-48736-4-Chapter11-426.jpg将“镜像平面”选项设置为“新平面”，指定平面选择XC-YC平面为镜像面。单击“确定”按钮，获得图11-156所示的实体。

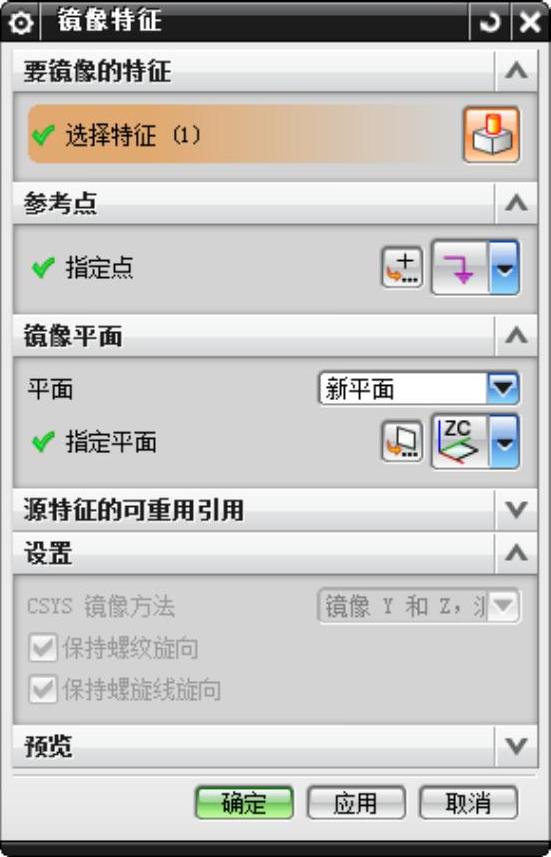

图11-155 “镜像特征”对话框


图11-156 创建实体

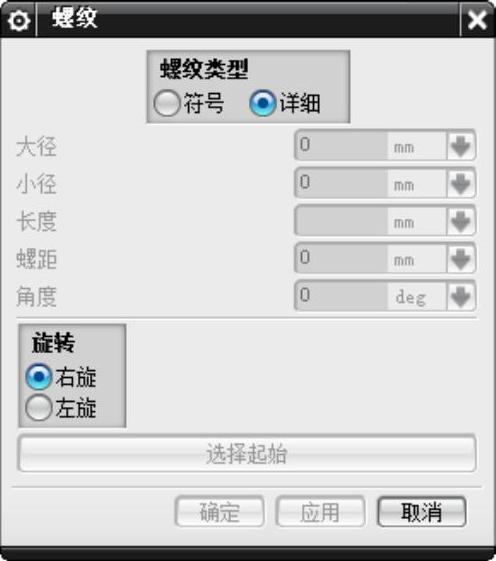

图11-157 “螺纹“对话框

978-7-111-48736-4-Chapter11-430.jpg选择【菜单】→【插入】→【设计特征】→【螺纹】命令，系统弹出“螺纹”对话框，“螺纹类型”选择“详细”，如图11-157所示。选择图11-158所示的孔的内表面，单击“确定”按钮获得螺纹孔。


图11-158 选择内表面

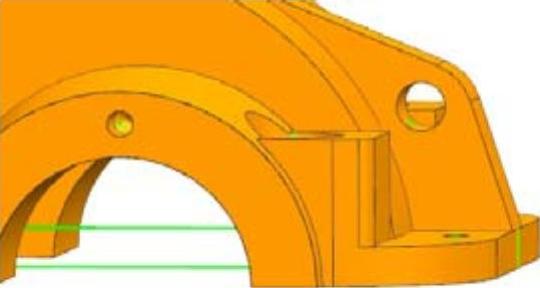

978-7-111-48736-4-Chapter11-432.jpg按上述方法，选择轴承孔端面和凸台上的孔的内表面，获得图11-159所示的螺纹孔。

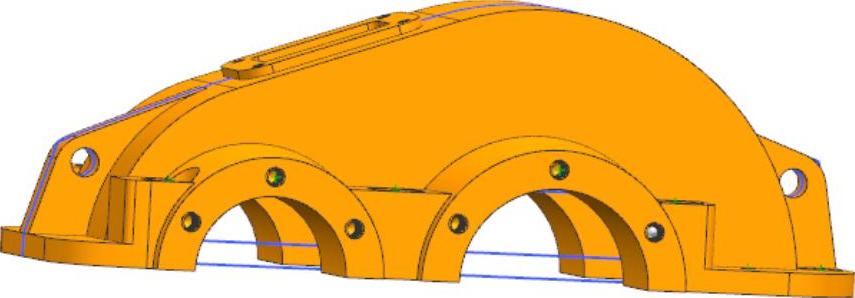

978-7-111-48736-4-Chapter11-433.jpg同上，创建另一轴承端面的螺纹孔，可选择【菜单】→【插入】→【关联复制】→【镜像特征】命令，在部件导航栏中选择孔进行镜像后，再获得螺纹，结果如图11-160所示。

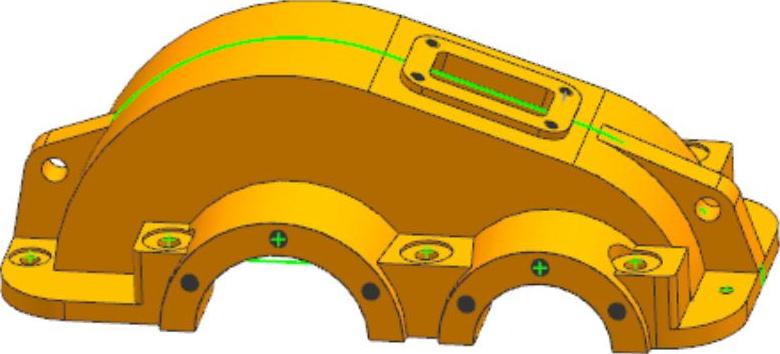

图11-159 创建螺纹孔


图11-160 镜像螺纹孔
